 EletrostáticaProfessor  Joabe

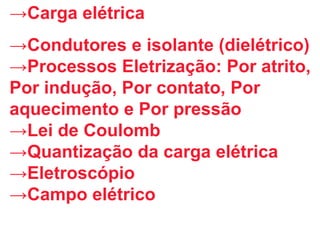

Carga elétrica
Condutores e isolante (dielétrico)
Processos Eletrização: Por atrito, Por indução, Por contato, Por aquecimento e Por pressão
Lei de Coulomb
Quantização da carga elétrica
Eletroscópio

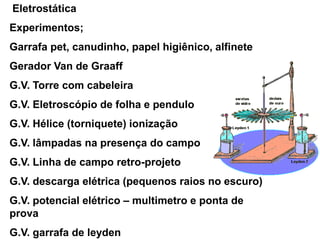

Campo elétrico EletrostáticaExperimentos;Garrafa pet, canudinho, papel higiênico, alfineteGerador Van de GraaffG.V. Torre com cabeleiraG.V. Eletroscópio de folha e penduloG.V. Hélice (torniquete) ionizaçãoG.V. lâmpadas na presença do campoG.V. Linha de campo retro-projetoG.V. descarga elétrica (pequenos raios no escuro) G.V. potencial elétrico – multimetro e ponta de provaG.V. garrafa de leyden
Eletrostática
Eletrostática

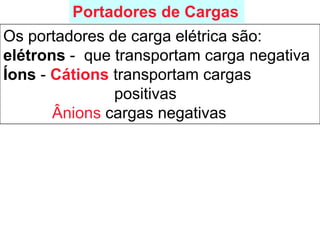

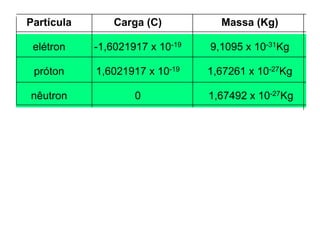

Portadores de CargasOs portadores de carga elétrica são: elétrons -  que transportam carga negativa Íons - Cátions transportam cargas                          positivas Ânions cargas negativas
Eletrostática
Condutores elétricosSão materiais que apresentam portadores de cargas elétricas (elétrons ou íons) quase livres, o que facilita a mobilidade dos mesmos em seu interior. São considerados bons condutores, materiais com alto número de portadores de cargas elétricas livres e que apresentam alta mobilidade desses portadores de cargas elétricas.
Eletrostática

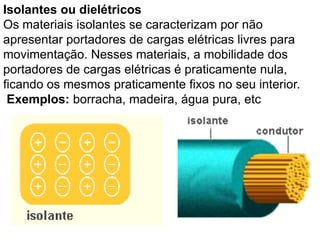

Isolantes ou dielétricosOs materiais isolantes se caracterizam por não apresentar portadores de cargas elétricas livres para movimentação. Nesses materiais, a mobilidade dos portadores de cargas elétricas é praticamente nula, ficando os mesmos praticamente fixos no seu interior. Exemplos: borracha, madeira, água pura, etc

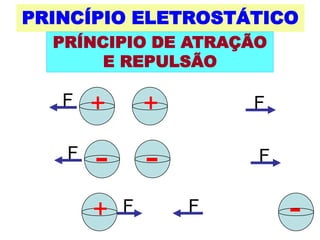

PRINCÍPIO ELETROSTÁTICOPRÍNCIPIO DE ATRAÇÃO E REPULSÃO++FF--FF-+FF
Cargas elétricas de mesmo sinal se repelem e as de sinais opostos se atraem

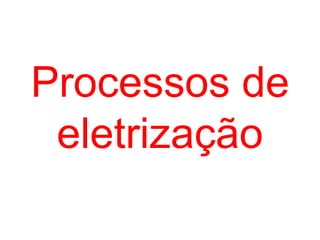

Processos de eletrização
Por atrito   Foi o primeiro processo de eletrização conhecido. Quando duas substâncias de naturezas diferentes são atritadas, ambas se eletrizam.

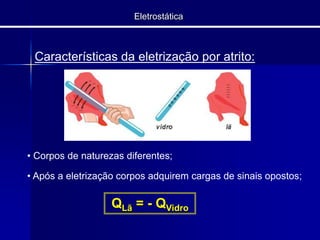

                                                   Eletrostática                                     Características da eletrização por atrito: Corpos de naturezas diferentes;
 Após a eletrização corpos adquirem cargas de sinais opostos;QLã = - QVidro

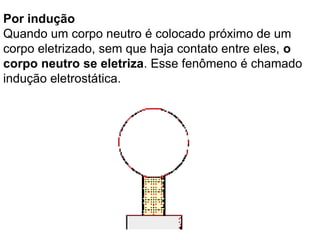

Por indução Quando um corpo neutro é colocado próximo de um corpo eletrizado, sem que haja contato entre eles, o corpo neutro se eletriza. Esse fenômeno é chamado indução eletrostática.

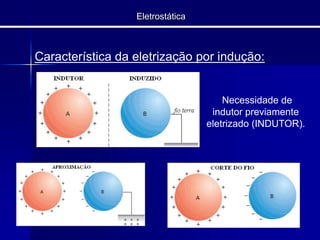

                                                    Eletrostática                                     Característica da eletrização por indução: Necessidade de indutor previamente eletrizado (INDUTOR).

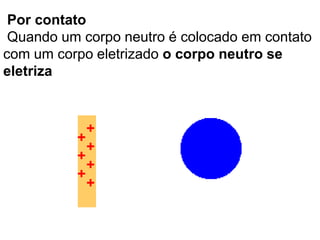

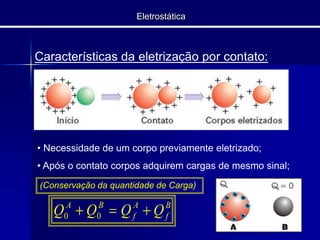

Por contato  Quando um corpo neutro é colocado em contato com um corpo eletrizado o corpo neutro se eletriza
                                                    Eletrostática                                     (Conservação da quantidade de Carga)Características da eletrização por contato: Necessidade de um corpo previamente eletrizado;
 Após o contato corpos adquirem cargas de mesmo sinal;                                                    Eletrostática                                     OBS1: Caso Especial Corpos Idênticos:  As cargas se distribuem uniformemente

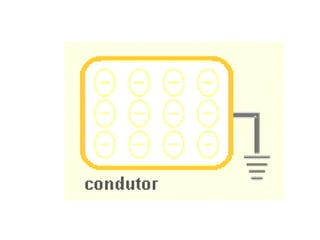

                                                    Eletrostática                                      Fio TerraFio TerraO Fio Terra->Quando um corpo eletrizado é ligado á Terra por um caminho condutor ele se descarregaQ < 0Q > 0

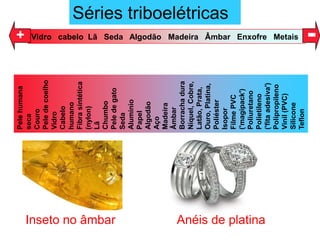

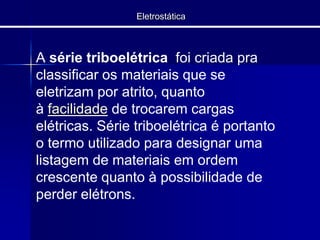

                                                    Eletrostática                                      A série triboelétrica  foi criada pra classificar os materiais que se eletrizam por atrito, quanto à facilidade de trocarem cargas elétricas. Série triboelétrica é portanto o termo utilizado para designar uma listagem de materiais em ordem crescente quanto à possibilidade de perder elétrons.
Pele humana secaCouroPele de coelhoVidroCabelo humanoFibra sintética (nylon)LãChumboPele de gatoSedaAlumínioPapelAlgodãoAçoMadeiraÂmbarBorracha duraNíquel, Cobre,Latão, Prata,Ouro, Platina,PoliésterIsoporFilme PVC ('magipack')PoliuretanoPolietileno ('fita adesiva')PolipropilenoVinil (PVC)SiliconeTeflonSéries triboelétricas - +Vidro   cabelo  Lã   Seda   Algodão   Madeira   Âmbar   Enxofre   MetaisInseto no âmbar                  Anéis de platina
                                                Eletrostática                                      -+ Série Triboelétrica... vidro, lã, pele de ovelha, seda, algodão, âmbar, enxofre, ...Exemplo:Seda x Âmbar Seda x Vidro Seda (+) e Âmbar (-) Seda (-) e Vidro (+)

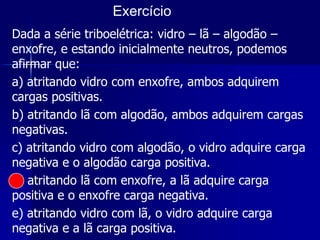

ExercícioDada a série triboelétrica: vidro – lã – algodão – enxofre, e estando inicialmente neutros, podemos afirmar que:a) atritando vidro com enxofre, ambos adquirem cargas positivas.b) atritando lã com algodão, ambos adquirem cargas negativas.c) atritando vidro com algodão, o vidro adquire carga negativa e o algodão carga positiva.d) atritando lã com enxofre, a lã adquire carga positiva e o enxofre carga negativa.e) atritando vidro com lã, o vidro adquire carga negativa e a lã carga positiva.
Eletrostática

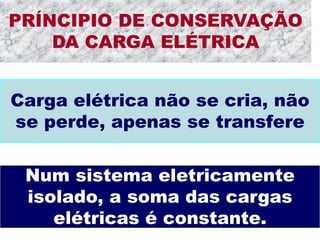

PRÍNCIPIO DE CONSERVAÇÃO DA CARGA ELÉTRICACarga elétrica não se cria, não se perde, apenas se transfereNum sistema eletricamente isolado, a soma das cargas elétricas é constante.

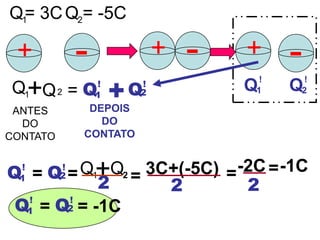

Q= 3CQ= -5C12---+++122+Q!Q!1+QQ= Q!Q!21DEPOIS DO CONTATOANTES DO CONTATO+2-2C-1C=QQ13C+(-5C)=Q!Q!===1222221Q!Q!=-1C=
                                  Eletrostática  - EXERCÍCIOS                                   1) (PUC-SP) Duas esferas A e B, metálicas e idênticas, estão carregadas com cargas respectivamente iguais a 16C e 4C. Uma terceira esfera X, metálica e idêntica às anteriores, está inicialmente descarregada. Coloca-se X em contato com A. Em seguida, esse contato é desfeito e a esfera X é colocada em contato com B. Supondo-se que não haja troca de cargas elétricas com o meio exterior, a carga final de X é de:8 C             b) 6 C            c) 4 Cd) 3 C             e) nula

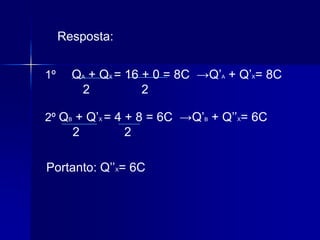

Resposta:1º     QA + QX = 16 + 0 = 8C  ->Q’A + Q’X= 8C           2               22º QB + Q’X = 4 + 8 = 6C  ->Q’B + Q’’X= 6C        2             2Portanto: Q’’X= 6C
Eletrostática

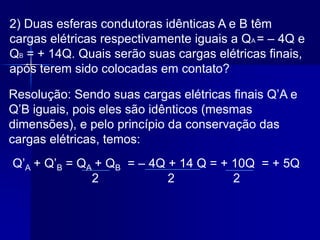

2) Duas esferas condutoras idênticas A e B têm cargas elétricas respectivamente iguais a QA = – 4Q e QB = + 14Q. Quais serão suas cargas elétricas finais, após terem sido colocadas em contato?Resolução: Sendo suas cargas elétricas finais Q’A e Q’B iguais, pois eles são idênticos (mesmas dimensões), e pelo princípio da conservação das cargas elétricas, temos:Q’A + Q’B = QA + QB  = – 4Q + 14 Q = + 10Q  = + 5Q                        2                    2                 2
Eletrostática
Eletrostática
Quantidade de carga elétrica𝟏𝟎−𝟏𝟗 C𝟏𝟎−𝟏𝟗 COnde:Q é a quantidade de carga elétricaN é o número de partículas eeé a carga elementar

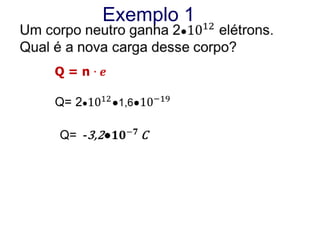

Exemplo 1Um corpo neutro ganha 2●1012 elétrons. Qual é a nova carga desse corpo? Q = n ∙𝒆 Q= 2●1012●1,6●10−19 Q=   3,2●𝟏𝟎−𝟕 C -
Exemplo 2Um bloco de ferro  inicialmente neutro perde 15●1020 elétrons. Qual é a nova carga desse corpo? Q = n ∙𝒆 Q= 15●1020●1,6●10−19 Q=   24●𝟏𝟎 +Q=     240 C
Exemplo 3Uma esfera está inicialmente com 5●106 prótons em excesso, quando ganha 2●106 elétrons. Qual é a nova carga desse corpo? Q = n ∙𝒆 Q= (+5●106−2●106)●1,6●10−19 Q= +3●𝟏𝟎𝟔●1,6●𝟏𝟎−𝟏𝟗 +Q=     4,8●10−13C

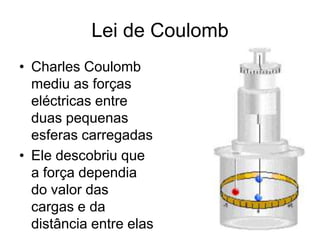

Lei de CoulombCharles Coulomb mediu as forças eléctricas entre duas pequenas esferas carregadasEle descobriu que a força dependia do valor das cargas e da distância entre elas

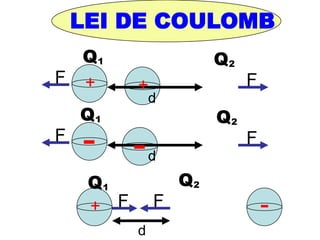

LEI DE COULOMBQQ12FF++dQQ1-2-FFdQQ21-FF+d

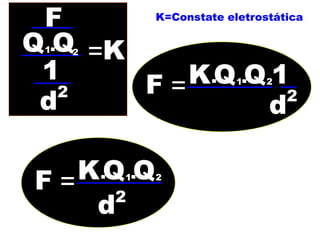

FzK=Constate eletrostáticaQQ=.K121KQQ1..F=122d2dKQQ..F=122d

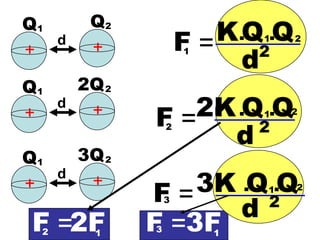

QQKQQ2.1.F=d12++2d1QQ12KQQ142d..F=++12d2QQ1219KQQ3d..F=++1d23F=F=1/4F1/9F3211
QQKQQ21..=Fd1++d21QQ12QQ4.Kd/2..F=++1d22QQ219.KQQd/3..F=++122d3F=F=4F9F3211
QQKQQ2.1.F=d12++2d12QQ212KQQd..+F=+212d23QQ21d3KQQ++..F=21d23F=F=2F3F3211

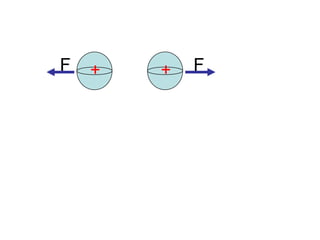

FF++

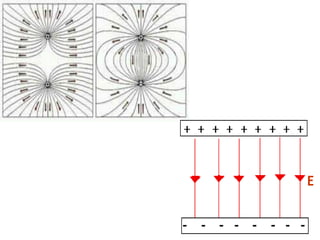

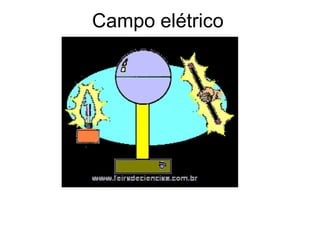

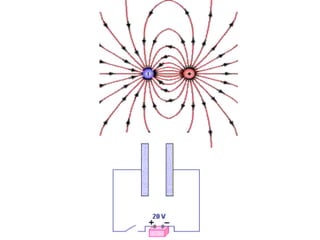

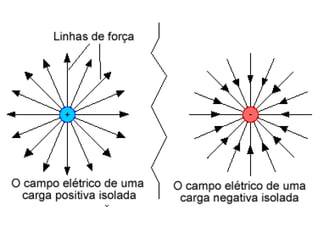

Campo elétrico
Eletrostática
Eletrostática
Eletrostática

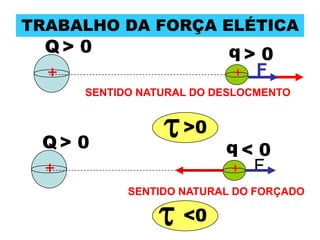

TRABALHO DA FORÇA ELÉTICAQ> 0q> 0F++SENTIDO NATURAL DO DESLOCMENTO>0Q> 0q< 0F++SENTIDO NATURAL DO FORÇADO<0

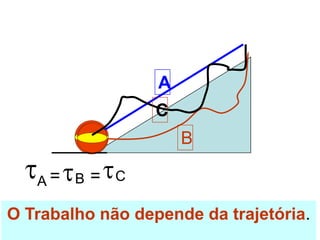

ACB==CBAO Trabalho não depende da trajetória.

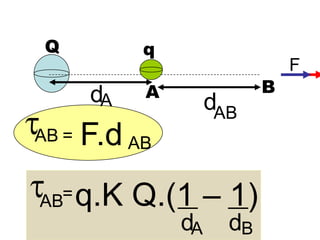

QqFBdAdAABF.dAB=ABq.K Q.(1 – 1)=ABddAB

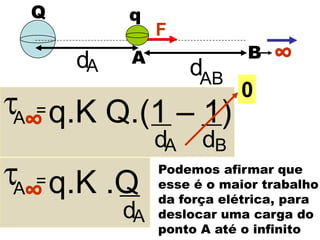

QqF∞BdAdAAB0q.K Q.(1 – 1)=∞AddABq.K .Q  Podemos afirmar que esse é o maior trabalho da força elétrica, para deslocar uma carga do ponto A até o infinito=∞AdA

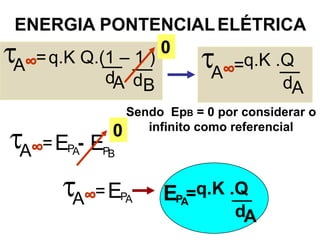

ENERGIA PONTENCIALELÉTRICA0=q.K Q.(1 – 1 )q.K .Q  ∞A=∞AddAdBASendo  EpB = 0 por considerar o infinito como referencial  0EE-=∞APPABEq.K .Q  E==∞APPAAdA
Eletrostática

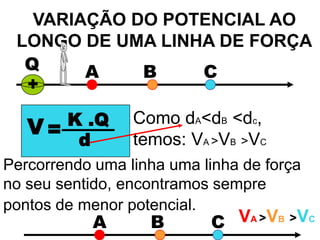

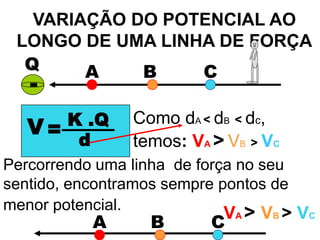

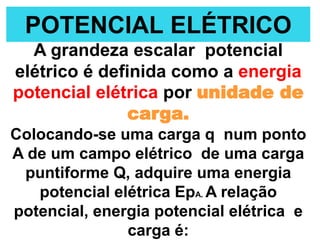

POTENCIAL ELÉTRICOA grandeza escalar  potencial elétrico é definida como a energia potencialelétrica por unidade de carga.Colocando-se uma carga q  num ponto A de um campo elétrico  de uma carga puntiforme Q, adquire uma energia potencial elétrica EpA. A relação potencial, energia potencial elétrica  e carga é:

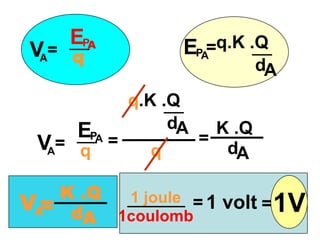

Eq.K .Q  E=PVA=qPAAdAq.K .Q  dEAK .Q  =PV=A=dqqAA1VK .Q  1 joule1 voltV===dA1coulombA

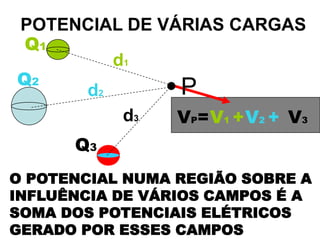

POTENCIAL DE VÁRIAS CARGASQ1d1Q2Pd2d3VP=V1 +V2 +V3Q3O POTENCIAL NUMA REGIÃO SOBRE A INFLUÊNCIA DE VÁRIOS CAMPOS É A SOMA DOS POTENCIAIS ELÉTRICOS GERADO POR ESSES CAMPOS

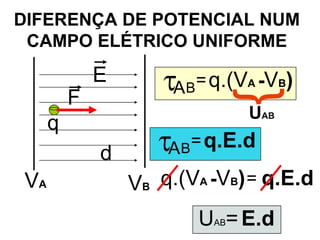

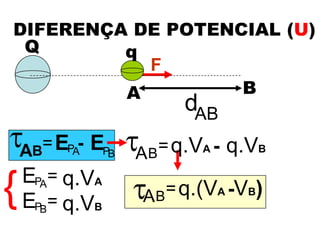

DIFERENÇA DE POTENCIAL (U)QqFBAdABEE-q.VA -q.VB==ABPAPBAB{E=q.VAPq.(VA -VB)A=AEB=q.VBPB

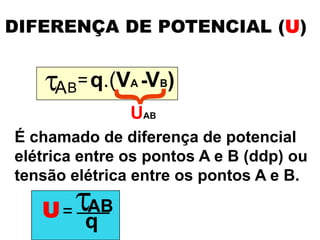

DIFERENÇA DE POTENCIAL (U)q.(VA -VB)=ABUABÉ chamado de diferença de potencial elétrica entre os pontos A e B (ddp) ou tensão elétrica entre os pontos A e B.ABU=q

Mais conteúdo relacionado

Mais procurados

ELETRICIDADE BASICA T- Aula 1 eletrostática
ELETRICIDADE BASICA T- Aula 1   eletrostáticaELETRICIDADE BASICA T- Aula 1   eletrostática
ELETRICIDADE BASICA T- Aula 1 eletrostática
engciviluniplan14

Corrente elétrica
Corrente elétricaCorrente elétrica
Corrente elétrica
O mundo da FÍSICA

Potencial elétrico
Potencial elétricoPotencial elétrico
Potencial elétrico
Wellington Sampaio

Força magnética
Força magnéticaForça magnética
Força magnética
Marco Antonio Sanches

Força elétrica
Força elétricaForça elétrica
Força elétrica
Marco Antonio Sanches

Resistores
ResistoresResistores
Resistores
jessica Nogueira

Introdução à eletrostática
Introdução à eletrostáticaIntrodução à eletrostática
Introdução à eletrostática
O mundo da FÍSICA

Campo elétrico
Campo elétricoCampo elétrico
Campo elétrico
Marco Antonio Sanches

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo
cristbarb

Circuitos elétricos
Circuitos elétricosCircuitos elétricos
Circuitos elétricos
fisicaatual

Força elétrica parte 1
Força elétrica parte 1Força elétrica parte 1
Força elétrica parte 1
Paulo Victor

Campo magnético
Campo magnéticoCampo magnético
Campo magnético
fisicaatual

Magnetismo
MagnetismoMagnetismo
Magnetismo
Rildo Borges

Eletrização
EletrizaçãoEletrização
Eletrização
Vlamir Gama Rocha

Eletricidade 9º ano
Eletricidade 9º anoEletricidade 9º ano
Eletricidade 9º ano
Rildo Borges

Campo Elétrico
Campo ElétricoCampo Elétrico
Campo Elétrico
Jerônimo Medina Madruga

Calorimetria
CalorimetriaCalorimetria
Calorimetria
fisicaatual

Campo e potencial elétrico
Campo e potencial elétricoCampo e potencial elétrico
Campo e potencial elétrico
Wellington Sampaio

Calor sensivel e calor latente
Calor sensivel e calor latenteCalor sensivel e calor latente
Calor sensivel e calor latente
ReinaldoMassayuki1

Capacitores
CapacitoresCapacitores
Capacitores
proffer001


Mais procurados (20)

ELETRICIDADE BASICA T- Aula 1 eletrostática
ELETRICIDADE BASICA T- Aula 1   eletrostáticaELETRICIDADE BASICA T- Aula 1   eletrostática
ELETRICIDADE BASICA T- Aula 1 eletrostática

Corrente elétrica
Corrente elétricaCorrente elétrica
Corrente elétrica

Potencial elétrico
Potencial elétricoPotencial elétrico
Potencial elétrico

Força magnética
Força magnéticaForça magnética
Força magnética

Força elétrica
Força elétricaForça elétrica
Força elétrica

Resistores
ResistoresResistores
Resistores

Introdução à eletrostática
Introdução à eletrostáticaIntrodução à eletrostática
Introdução à eletrostática

Campo elétrico
Campo elétricoCampo elétrico
Campo elétrico

Eletromagnetismo
EletromagnetismoEletromagnetismo
Eletromagnetismo

Circuitos elétricos
Circuitos elétricosCircuitos elétricos
Circuitos elétricos

Força elétrica parte 1
Força elétrica parte 1Força elétrica parte 1
Força elétrica parte 1

Campo magnético
Campo magnéticoCampo magnético
Campo magnético

Magnetismo
MagnetismoMagnetismo
Magnetismo

Eletrização
EletrizaçãoEletrização
Eletrização

Eletricidade 9º ano
Eletricidade 9º anoEletricidade 9º ano
Eletricidade 9º ano

Campo Elétrico
Campo ElétricoCampo Elétrico
Campo Elétrico

Calorimetria
CalorimetriaCalorimetria
Calorimetria

Campo e potencial elétrico
Campo e potencial elétricoCampo e potencial elétrico
Campo e potencial elétrico

Calor sensivel e calor latente
Calor sensivel e calor latenteCalor sensivel e calor latente
Calor sensivel e calor latente

Capacitores
CapacitoresCapacitores
Capacitores


Destaque

Eletrostática
EletrostáticaEletrostática
Eletrostática
Paulo Filho

Eletrostática aula
Eletrostática   aulaEletrostática   aula
Eletrostática aula
Roberto Bagatini

Cargas elétricas
Cargas elétricasCargas elétricas
Cargas elétricas
Kátia Cilene Suptitz

Eletrostática
EletrostáticaEletrostática
Eletrostática
Ricardo Bonaldo

Carga elétrica e eletrização
Carga elétrica e eletrizaçãoCarga elétrica e eletrização
Carga elétrica e eletrização
Prof. JC

Processos de Eletrização
Processos de EletrizaçãoProcessos de Eletrização
Processos de Eletrização
Cristiane Tavolaro

Processos de eletrizacao
Processos de eletrizacaoProcessos de eletrizacao
Processos de eletrizacao
Escolas

3º Ano Eletrostática
3º Ano Eletrostática3º Ano Eletrostática
3º Ano Eletrostática
FÍSICA PROFESSOR TELMO

Cargas e processos de eletrização
Cargas e processos de eletrizaçãoCargas e processos de eletrização
Cargas e processos de eletrização
viriginia

Eletrostática fundamentos
Eletrostática   fundamentosEletrostática   fundamentos
Eletrostática fundamentos
Marco Antonio Sanches

Termologia
TermologiaTermologia
Termologia
Adrianne Mendonça

Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...
Rodrigo Penna

3º EM-FÍSICA
3º EM-FÍSICA3º EM-FÍSICA
3º EM-FÍSICA
Ana Paula C. Sousa

TERMOLOGIA
TERMOLOGIATERMOLOGIA
Slide Sobre Escalas TermoméTricas
Slide Sobre Escalas TermoméTricasSlide Sobre Escalas TermoméTricas
Slide Sobre Escalas TermoméTricas
Kátia Cilene Suptitz

Slide sobre termometria
Slide sobre termometriaSlide sobre termometria
Slide sobre termometria
joaberb

Eletrostática
EletrostáticaEletrostática
Eletrostática
Amanda Saito

Fisica: Processos de Eletrização: Eletrização por atrito.
Fisica: Processos de Eletrização: Eletrização por atrito.Fisica: Processos de Eletrização: Eletrização por atrito.
Fisica: Processos de Eletrização: Eletrização por atrito.
Petterson Castro

Eletrização por Atrito
Eletrização por AtritoEletrização por Atrito
Eletrização por Atrito
André Aleixo

Eletrostática - Carga Elétrica
Eletrostática - Carga ElétricaEletrostática - Carga Elétrica
Eletrostática - Carga Elétrica
Adna Myrella


Destaque (20)

Eletrostática
EletrostáticaEletrostática
Eletrostática

Eletrostática aula
Eletrostática   aulaEletrostática   aula
Eletrostática aula

Cargas elétricas
Cargas elétricasCargas elétricas
Cargas elétricas

Eletrostática
EletrostáticaEletrostática
Eletrostática

Carga elétrica e eletrização
Carga elétrica e eletrizaçãoCarga elétrica e eletrização
Carga elétrica e eletrização

Processos de Eletrização
Processos de EletrizaçãoProcessos de Eletrização
Processos de Eletrização

Processos de eletrizacao
Processos de eletrizacaoProcessos de eletrizacao
Processos de eletrizacao

3º Ano Eletrostática
3º Ano Eletrostática3º Ano Eletrostática
3º Ano Eletrostática

Cargas e processos de eletrização
Cargas e processos de eletrizaçãoCargas e processos de eletrização
Cargas e processos de eletrização

Eletrostática fundamentos
Eletrostática   fundamentosEletrostática   fundamentos
Eletrostática fundamentos

Termologia
TermologiaTermologia
Termologia

Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...
Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...Questões Corrigidas, em Word:  Eletrostática  - Conteúdo vinculado ao blog   ...
Questões Corrigidas, em Word: Eletrostática - Conteúdo vinculado ao blog ...

3º EM-FÍSICA
3º EM-FÍSICA3º EM-FÍSICA
3º EM-FÍSICA

TERMOLOGIA
TERMOLOGIATERMOLOGIA
TERMOLOGIA

Slide Sobre Escalas TermoméTricas
Slide Sobre Escalas TermoméTricasSlide Sobre Escalas TermoméTricas
Slide Sobre Escalas TermoméTricas

Slide sobre termometria
Slide sobre termometriaSlide sobre termometria
Slide sobre termometria

Eletrostática
EletrostáticaEletrostática
Eletrostática

Fisica: Processos de Eletrização: Eletrização por atrito.
Fisica: Processos de Eletrização: Eletrização por atrito.Fisica: Processos de Eletrização: Eletrização por atrito.
Fisica: Processos de Eletrização: Eletrização por atrito.

Eletrização por Atrito
Eletrização por AtritoEletrização por Atrito
Eletrização por Atrito

Eletrostática - Carga Elétrica
Eletrostática - Carga ElétricaEletrostática - Carga Elétrica
Eletrostática - Carga Elétrica


Semelhante a Eletrostática

eletrosttica1-110315230456-phpapp02.pdf
eletrosttica1-110315230456-phpapp02.pdfeletrosttica1-110315230456-phpapp02.pdf
eletrosttica1-110315230456-phpapp02.pdf
Emerson Assis

slides-eletrostatica-150808160826-lva1-app6892.pdf
slides-eletrostatica-150808160826-lva1-app6892.pdfslides-eletrostatica-150808160826-lva1-app6892.pdf
slides-eletrostatica-150808160826-lva1-app6892.pdf
Emerson Assis

ELETROSTÁTICA e FORÇA ELÉTRICA força eletrica .ppt
ELETROSTÁTICA e FORÇA ELÉTRICA força eletrica .pptELETROSTÁTICA e FORÇA ELÉTRICA força eletrica .ppt
ELETROSTÁTICA e FORÇA ELÉTRICA força eletrica .ppt
marioaraujorosas1

Electrostatica Campo Electrico
Electrostatica Campo ElectricoElectrostatica Campo Electrico
Electrostatica Campo Electrico
Carlos Portela

Apresentação ELETRICIDADE BÁSICA - ElectroengE.pdf
Apresentação ELETRICIDADE BÁSICA - ElectroengE.pdfApresentação ELETRICIDADE BÁSICA - ElectroengE.pdf
Apresentação ELETRICIDADE BÁSICA - ElectroengE.pdf
GustavoSousa736241

Aula 1 - Eletroeletrônica
Aula 1 -   EletroeletrônicaAula 1 -   Eletroeletrônica
Aula 1 - Eletroeletrônica
GIGLLIARA SEGANTINI DE MENEZES

Eletrostatica
EletrostaticaEletrostatica
Eletrostatica
Carol Higa

fabio_coulomb.pdf
fabio_coulomb.pdffabio_coulomb.pdf
fabio_coulomb.pdf
Emerson Assis

Eletricidade ii unid.
Eletricidade ii unid.Eletricidade ii unid.
Eletricidade ii unid.
Rebeca Conceição da Silva Reis

eletrostática
eletrostáticaeletrostática
eletrostática
Gabriel Henrike

Apostila do 1º semestre de eletrostática
Apostila do 1º semestre de eletrostáticaApostila do 1º semestre de eletrostática
Apostila do 1º semestre de eletrostática
Gabriel Angelo Oliveira

Apostila 1°-semestre.190.214
Apostila 1°-semestre.190.214Apostila 1°-semestre.190.214
Apostila 1°-semestre.190.214
Joana Takai

amanhaeletrizaçaoporatritocontatoinduçao.pdf
amanhaeletrizaçaoporatritocontatoinduçao.pdfamanhaeletrizaçaoporatritocontatoinduçao.pdf
amanhaeletrizaçaoporatritocontatoinduçao.pdf
TopsAvakinImvu

Temaahahahhahahhahahahahhahahahahahahah.pdf
Temaahahahhahahhahahahahhahahahahahahah.pdfTemaahahahhahahhahahahahhahahahahahahah.pdf
Temaahahahhahahhahahahahhahahahahahahah.pdf
IvanUssivane

Fisica eletriz lei de coulomb
Fisica eletriz lei de coulombFisica eletriz lei de coulomb
Fisica eletriz lei de coulomb
comentada

3ºano
3ºano3ºano
Exercícios eletrostática
Exercícios eletrostáticaExercícios eletrostática
Exercícios eletrostática
Victor Said

Apostila eletrostática
Apostila eletrostáticaApostila eletrostática
Apostila eletrostática
Marco Antonio Sanches

EletrostAtica carga elétrica fisica.....
EletrostAtica carga elétrica fisica.....EletrostAtica carga elétrica fisica.....
EletrostAtica carga elétrica fisica.....
CanalFsicaFcil

AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdfAULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
LEONARDFERNANDESESIL


Semelhante a Eletrostática (20)

eletrosttica1-110315230456-phpapp02.pdf
eletrosttica1-110315230456-phpapp02.pdfeletrosttica1-110315230456-phpapp02.pdf
eletrosttica1-110315230456-phpapp02.pdf

slides-eletrostatica-150808160826-lva1-app6892.pdf
slides-eletrostatica-150808160826-lva1-app6892.pdfslides-eletrostatica-150808160826-lva1-app6892.pdf
slides-eletrostatica-150808160826-lva1-app6892.pdf

ELETROSTÁTICA e FORÇA ELÉTRICA força eletrica .ppt
ELETROSTÁTICA e FORÇA ELÉTRICA força eletrica .pptELETROSTÁTICA e FORÇA ELÉTRICA força eletrica .ppt
ELETROSTÁTICA e FORÇA ELÉTRICA força eletrica .ppt

Electrostatica Campo Electrico
Electrostatica Campo ElectricoElectrostatica Campo Electrico
Electrostatica Campo Electrico

Apresentação ELETRICIDADE BÁSICA - ElectroengE.pdf
Apresentação ELETRICIDADE BÁSICA - ElectroengE.pdfApresentação ELETRICIDADE BÁSICA - ElectroengE.pdf
Apresentação ELETRICIDADE BÁSICA - ElectroengE.pdf

Aula 1 - Eletroeletrônica
Aula 1 -   EletroeletrônicaAula 1 -   Eletroeletrônica
Aula 1 - Eletroeletrônica

Eletrostatica
EletrostaticaEletrostatica
Eletrostatica

fabio_coulomb.pdf
fabio_coulomb.pdffabio_coulomb.pdf
fabio_coulomb.pdf

Eletricidade ii unid.
Eletricidade ii unid.Eletricidade ii unid.
Eletricidade ii unid.

eletrostática
eletrostáticaeletrostática
eletrostática

Apostila do 1º semestre de eletrostática
Apostila do 1º semestre de eletrostáticaApostila do 1º semestre de eletrostática
Apostila do 1º semestre de eletrostática

Apostila 1°-semestre.190.214
Apostila 1°-semestre.190.214Apostila 1°-semestre.190.214
Apostila 1°-semestre.190.214

amanhaeletrizaçaoporatritocontatoinduçao.pdf
amanhaeletrizaçaoporatritocontatoinduçao.pdfamanhaeletrizaçaoporatritocontatoinduçao.pdf
amanhaeletrizaçaoporatritocontatoinduçao.pdf

Temaahahahhahahhahahahahhahahahahahahah.pdf
Temaahahahhahahhahahahahhahahahahahahah.pdfTemaahahahhahahhahahahahhahahahahahahah.pdf
Temaahahahhahahhahahahahhahahahahahahah.pdf

Fisica eletriz lei de coulomb
Fisica eletriz lei de coulombFisica eletriz lei de coulomb
Fisica eletriz lei de coulomb

3ºano
3ºano3ºano
3ºano

Exercícios eletrostática
Exercícios eletrostáticaExercícios eletrostática
Exercícios eletrostática

Apostila eletrostática
Apostila eletrostáticaApostila eletrostática
Apostila eletrostática

EletrostAtica carga elétrica fisica.....
EletrostAtica carga elétrica fisica.....EletrostAtica carga elétrica fisica.....
EletrostAtica carga elétrica fisica.....

AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdfAULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf
AULA 1 INTRODUÇÃO ELETRICIDADE & CIRCUITOS ELÉTRICOS.pdf


Último

Os Setores Estratégicos da END - O Setor Cibernético.pdf
Os Setores Estratégicos da END - O Setor Cibernético.pdfOs Setores Estratégicos da END - O Setor Cibernético.pdf
Os Setores Estratégicos da END - O Setor Cibernético.pdf
Falcão Brasil

Caça-palavras - multiplicação
Caça-palavras  -  multiplicaçãoCaça-palavras  -  multiplicação
Caça-palavras - multiplicação
Mary Alvarenga

Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdfCaderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
shirleisousa9166

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.
Mary Alvarenga

Guerra de reconquista da Península ibérica
Guerra de reconquista da Península ibéricaGuerra de reconquista da Península ibérica
Guerra de reconquista da Península ibérica
felipescherner

reconquista sobre a guerra de ibérica.docx
reconquista sobre a guerra de ibérica.docxreconquista sobre a guerra de ibérica.docx
reconquista sobre a guerra de ibérica.docx
felipescherner

Organograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdfOrganograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdf
Falcão Brasil

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
principeandregalli

Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTAEstudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
deboracorrea21

escrita criativa utilizada na arteterapia
escrita criativa   utilizada na arteterapiaescrita criativa   utilizada na arteterapia
escrita criativa utilizada na arteterapia
shirleisousa9166

Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptxSlides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
LuizHenriquedeAlmeid6

EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
Sandra Pratas

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Centro Jacques Delors

Portfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdfPortfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdf
Falcão Brasil

O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
AntHropológicas Visual PPGA-UFPE

Escola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdfEscola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdf
Falcão Brasil

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE
Centro Jacques Delors

Temática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores LocaisTemática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores Locais
Colaborar Educacional

Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsxOceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Luzia Gabriele

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Falcão Brasil


Último (20)

Os Setores Estratégicos da END - O Setor Cibernético.pdf
Os Setores Estratégicos da END - O Setor Cibernético.pdfOs Setores Estratégicos da END - O Setor Cibernético.pdf
Os Setores Estratégicos da END - O Setor Cibernético.pdf

Caça-palavras - multiplicação
Caça-palavras  -  multiplicaçãoCaça-palavras  -  multiplicação
Caça-palavras - multiplicação

Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdfCaderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf
Caderno_de_referencias_Ocupacaohumana_IV_FlaviaCoelho_compressed.pdf

Desafio matemático - multiplicação e divisão.
Desafio matemático -  multiplicação e divisão.Desafio matemático -  multiplicação e divisão.
Desafio matemático - multiplicação e divisão.

Guerra de reconquista da Península ibérica
Guerra de reconquista da Península ibéricaGuerra de reconquista da Península ibérica
Guerra de reconquista da Península ibérica

reconquista sobre a guerra de ibérica.docx
reconquista sobre a guerra de ibérica.docxreconquista sobre a guerra de ibérica.docx
reconquista sobre a guerra de ibérica.docx

Organograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdfOrganograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdf

Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024
Guia Genealógico da Principesca e Ducal Casa de Mesolcina, 2024

Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTAEstudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA
Estudo Infantil - MISSÕES NACIONAIS - IGREJA BATISTA

escrita criativa utilizada na arteterapia
escrita criativa   utilizada na arteterapiaescrita criativa   utilizada na arteterapia
escrita criativa utilizada na arteterapia

Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptxSlides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx

EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23
EBBOK_HORA DO CONTO_O SONHO DO EVARISTO_PAULA FRANCISCO_22_23

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...

Portfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdfPortfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdf

O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...
O processo da farinhada no Assentamento lagoa de Dentro, Zona Rural de Várzea...

Escola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdfEscola de Especialistas de Aeronáutica (EEAR).pdf
Escola de Especialistas de Aeronáutica (EEAR).pdf

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE

Temática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores LocaisTemática – Projeto para Empreendedores Locais
Temática – Projeto para Empreendedores Locais

Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsxOceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx
Oceano, Fonte de Vida e Beleza Maria Inês Aroeira Braga.ppsx

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...


Eletrostática

  • 3. Condutores e isolante (dielétrico)
  • 4. Processos Eletrização: Por atrito, Por indução, Por contato, Por aquecimento e Por pressão
  • 8. Campo elétrico EletrostáticaExperimentos;Garrafa pet, canudinho, papel higiênico, alfineteGerador Van de GraaffG.V. Torre com cabeleiraG.V. Eletroscópio de folha e penduloG.V. Hélice (torniquete) ionizaçãoG.V. lâmpadas na presença do campoG.V. Linha de campo retro-projetoG.V. descarga elétrica (pequenos raios no escuro) G.V. potencial elétrico – multimetro e ponta de provaG.V. garrafa de leyden
  • 11. Portadores de CargasOs portadores de carga elétrica são: elétrons - que transportam carga negativa Íons - Cátions transportam cargas positivas Ânions cargas negativas
  • 13. Condutores elétricosSão materiais que apresentam portadores de cargas elétricas (elétrons ou íons) quase livres, o que facilita a mobilidade dos mesmos em seu interior. São considerados bons condutores, materiais com alto número de portadores de cargas elétricas livres e que apresentam alta mobilidade desses portadores de cargas elétricas.
  • 15. Isolantes ou dielétricosOs materiais isolantes se caracterizam por não apresentar portadores de cargas elétricas livres para movimentação. Nesses materiais, a mobilidade dos portadores de cargas elétricas é praticamente nula, ficando os mesmos praticamente fixos no seu interior. Exemplos: borracha, madeira, água pura, etc
  • 16. PRINCÍPIO ELETROSTÁTICOPRÍNCIPIO DE ATRAÇÃO E REPULSÃO++FF--FF-+FF
  • 17. Cargas elétricas de mesmo sinal se repelem e as de sinais opostos se atraem
  • 19. Por atrito   Foi o primeiro processo de eletrização conhecido. Quando duas substâncias de naturezas diferentes são atritadas, ambas se eletrizam.
  • 20. Eletrostática Características da eletrização por atrito: Corpos de naturezas diferentes;
  • 21. Após a eletrização corpos adquirem cargas de sinais opostos;QLã = - QVidro
  • 22. Por indução Quando um corpo neutro é colocado próximo de um corpo eletrizado, sem que haja contato entre eles, o corpo neutro se eletriza. Esse fenômeno é chamado indução eletrostática.
  • 23. Eletrostática Característica da eletrização por indução: Necessidade de indutor previamente eletrizado (INDUTOR).
  • 24. Por contato  Quando um corpo neutro é colocado em contato com um corpo eletrizado o corpo neutro se eletriza
  • 25. Eletrostática (Conservação da quantidade de Carga)Características da eletrização por contato: Necessidade de um corpo previamente eletrizado;
  • 26. Após o contato corpos adquirem cargas de mesmo sinal; Eletrostática OBS1: Caso Especial Corpos Idênticos: As cargas se distribuem uniformemente
  • 27. Eletrostática Fio TerraFio TerraO Fio Terra->Quando um corpo eletrizado é ligado á Terra por um caminho condutor ele se descarregaQ < 0Q > 0
  • 28. Eletrostática A série triboelétrica  foi criada pra classificar os materiais que se eletrizam por atrito, quanto à facilidade de trocarem cargas elétricas. Série triboelétrica é portanto o termo utilizado para designar uma listagem de materiais em ordem crescente quanto à possibilidade de perder elétrons.
  • 29. Pele humana secaCouroPele de coelhoVidroCabelo humanoFibra sintética (nylon)LãChumboPele de gatoSedaAlumínioPapelAlgodãoAçoMadeiraÂmbarBorracha duraNíquel, Cobre,Latão, Prata,Ouro, Platina,PoliésterIsoporFilme PVC ('magipack')PoliuretanoPolietileno ('fita adesiva')PolipropilenoVinil (PVC)SiliconeTeflonSéries triboelétricas - +Vidro cabelo Lã Seda Algodão Madeira Âmbar Enxofre MetaisInseto no âmbar Anéis de platina
  • 30. Eletrostática -+ Série Triboelétrica... vidro, lã, pele de ovelha, seda, algodão, âmbar, enxofre, ...Exemplo:Seda x Âmbar Seda x Vidro Seda (+) e Âmbar (-) Seda (-) e Vidro (+)
  • 31. ExercícioDada a série triboelétrica: vidro – lã – algodão – enxofre, e estando inicialmente neutros, podemos afirmar que:a) atritando vidro com enxofre, ambos adquirem cargas positivas.b) atritando lã com algodão, ambos adquirem cargas negativas.c) atritando vidro com algodão, o vidro adquire carga negativa e o algodão carga positiva.d) atritando lã com enxofre, a lã adquire carga positiva e o enxofre carga negativa.e) atritando vidro com lã, o vidro adquire carga negativa e a lã carga positiva.
  • 33. PRÍNCIPIO DE CONSERVAÇÃO DA CARGA ELÉTRICACarga elétrica não se cria, não se perde, apenas se transfereNum sistema eletricamente isolado, a soma das cargas elétricas é constante.
  • 34. Q= 3CQ= -5C12---+++122+Q!Q!1+QQ= Q!Q!21DEPOIS DO CONTATOANTES DO CONTATO+2-2C-1C=QQ13C+(-5C)=Q!Q!===1222221Q!Q!=-1C=
  • 35. Eletrostática - EXERCÍCIOS 1) (PUC-SP) Duas esferas A e B, metálicas e idênticas, estão carregadas com cargas respectivamente iguais a 16C e 4C. Uma terceira esfera X, metálica e idêntica às anteriores, está inicialmente descarregada. Coloca-se X em contato com A. Em seguida, esse contato é desfeito e a esfera X é colocada em contato com B. Supondo-se que não haja troca de cargas elétricas com o meio exterior, a carga final de X é de:8 C b) 6 C c) 4 Cd) 3 C e) nula
  • 36. Resposta:1º QA + QX = 16 + 0 = 8C ->Q’A + Q’X= 8C 2 22º QB + Q’X = 4 + 8 = 6C ->Q’B + Q’’X= 6C 2 2Portanto: Q’’X= 6C
  • 38. 2) Duas esferas condutoras idênticas A e B têm cargas elétricas respectivamente iguais a QA = – 4Q e QB = + 14Q. Quais serão suas cargas elétricas finais, após terem sido colocadas em contato?Resolução: Sendo suas cargas elétricas finais Q’A e Q’B iguais, pois eles são idênticos (mesmas dimensões), e pelo princípio da conservação das cargas elétricas, temos:Q’A + Q’B = QA + QB = – 4Q + 14 Q = + 10Q = + 5Q 2 2 2
  • 41. Quantidade de carga elétrica𝟏𝟎−𝟏𝟗 C𝟏𝟎−𝟏𝟗 COnde:Q é a quantidade de carga elétricaN é o número de partículas eeé a carga elementar
  • 42. Exemplo 1Um corpo neutro ganha 2●1012 elétrons. Qual é a nova carga desse corpo? Q = n ∙𝒆 Q= 2●1012●1,6●10−19 Q= 3,2●𝟏𝟎−𝟕 C -
  • 43. Exemplo 2Um bloco de ferro inicialmente neutro perde 15●1020 elétrons. Qual é a nova carga desse corpo? Q = n ∙𝒆 Q= 15●1020●1,6●10−19 Q= 24●𝟏𝟎 +Q= 240 C
  • 44. Exemplo 3Uma esfera está inicialmente com 5●106 prótons em excesso, quando ganha 2●106 elétrons. Qual é a nova carga desse corpo? Q = n ∙𝒆 Q= (+5●106−2●106)●1,6●10−19 Q= +3●𝟏𝟎𝟔●1,6●𝟏𝟎−𝟏𝟗 +Q= 4,8●10−13C
  • 45. Lei de CoulombCharles Coulomb mediu as forças eléctricas entre duas pequenas esferas carregadasEle descobriu que a força dependia do valor das cargas e da distância entre elas
  • 51. FF++
  • 56. TRABALHO DA FORÇA ELÉTICAQ> 0q> 0F++SENTIDO NATURAL DO DESLOCMENTO>0Q> 0q< 0F++SENTIDO NATURAL DO FORÇADO<0
  • 57. ACB==CBAO Trabalho não depende da trajetória.
  • 59. QqF∞BdAdAAB0q.K Q.(1 – 1)=∞AddABq.K .Q Podemos afirmar que esse é o maior trabalho da força elétrica, para deslocar uma carga do ponto A até o infinito=∞AdA
  • 60. ENERGIA PONTENCIALELÉTRICA0=q.K Q.(1 – 1 )q.K .Q ∞A=∞AddAdBASendo EpB = 0 por considerar o infinito como referencial 0EE-=∞APPABEq.K .Q E==∞APPAAdA
  • 62. POTENCIAL ELÉTRICOA grandeza escalar potencial elétrico é definida como a energia potencialelétrica por unidade de carga.Colocando-se uma carga q num ponto A de um campo elétrico de uma carga puntiforme Q, adquire uma energia potencial elétrica EpA. A relação potencial, energia potencial elétrica e carga é:
  • 63. Eq.K .Q E=PVA=qPAAdAq.K .Q dEAK .Q =PV=A=dqqAA1VK .Q 1 joule1 voltV===dA1coulombA
  • 64. POTENCIAL DE VÁRIAS CARGASQ1d1Q2Pd2d3VP=V1 +V2 +V3Q3O POTENCIAL NUMA REGIÃO SOBRE A INFLUÊNCIA DE VÁRIOS CAMPOS É A SOMA DOS POTENCIAIS ELÉTRICOS GERADO POR ESSES CAMPOS
  • 65. DIFERENÇA DE POTENCIAL (U)QqFBAdABEE-q.VA -q.VB==ABPAPBAB{E=q.VAPq.(VA -VB)A=AEB=q.VBPB
  • 66. DIFERENÇA DE POTENCIAL (U)q.(VA -VB)=ABUABÉ chamado de diferença de potencial elétrica entre os pontos A e B (ddp) ou tensão elétrica entre os pontos A e B.ABU=q
  • 67. VARIAÇÃO DO POTENCIAL AO LONGO DE UMA LINHA DE FORÇAQABC+Como dA<dB<dc, temos: VA >VB>VCK .QV=dPercorrendo uma linha uma linha de força no seu sentido, encontramos sempre pontos de menor potencial.VA >VB>VCABC
  • 68. VARIAÇÃO DO POTENCIAL AO LONGO DE UMA LINHA DE FORÇAQABC-Como dA <dB<dc, temos: VA>VB>VCK .QV=dPercorrendo uma linha de força no seu sentido, encontramos sempre pontos de menor potencial.VA >VB >VCABC
  • 69. DIFERENÇA DE POTENCIAL NUM CAMPO ELÉTRICO UNIFORMEEq.(VA -VB)=ABFUABqq.E.d=AdBq.E.dq.(VA -VB)VA=VBUAB=E.d

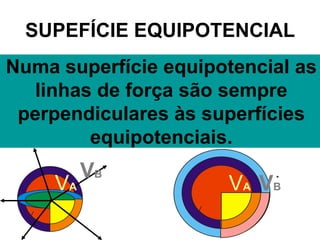

  • 70. SUPEFÍCIE EQUIPOTENCIALNuma superfície equipotencial as linhas de força são sempre perpendiculares às superfícies equipotenciais.VBVAVBVA
