Semelhante a Apresentaoprominpmedidas2 100121162547-phpapp02 (20)
2. Instrumentos de medição
• Os instrumentos de medição são
dispositivos utilizados para realizar
medições nos mais variados
ramos de atividades, seja no
comércio, nas áreas de saúde,
segurança e meio ambiente.
3. Processo de medição
• O processo de medição, em geral, envolve a utilização
de um instrumento como o meio físico para determinar
uma grandeza ou o valor de uma variável.
• O instrumento atua como extensão da capacidade
humana e, em muitos casos, permite que alguém
determine o valor de uma quantidade desconhecida, o
que não seria realizável apenas pela capacidade
humana sem auxílio do meio utilizado.
• Um instrumento pode então ser definido como o
dispositivo de determinação do valor ou grandeza de
uma quantidade ou variável.

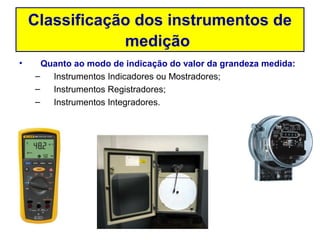

4. Classificação dos instrumentos de
medição
• Quanto ao modo de indicação do valor da grandeza medida:
– Instrumentos Indicadores ou Mostradores;
– Instrumentos Registradores;
– Instrumentos Integradores.
5. Classificação dos instrumentos de
medição

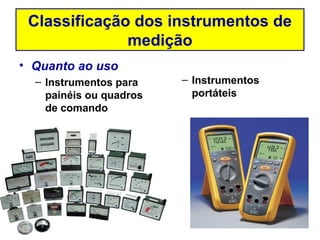

• Quanto ao uso
– Instrumentos para – Instrumentos
painéis ou quadros portáteis
de comando
6. Classificação dos instrumentos de
medição

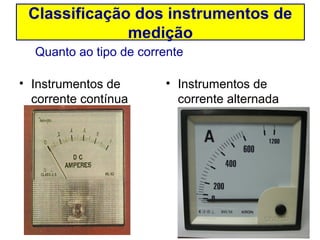

Quanto ao tipo de corrente
• Instrumentos de • Instrumentos de
corrente contínua corrente alternada
7. Classificação dos instrumentos de
medição

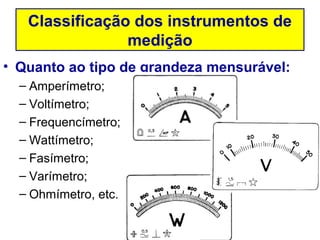

• Quanto ao tipo de grandeza mensurável:
– Amperímetro;
– Voltímetro;
– Frequencímetro;
– Wattímetro;
– Fasímetro;
– Varímetro;
– Ohmímetro, etc.
8. Classificação dos instrumentos de
medição

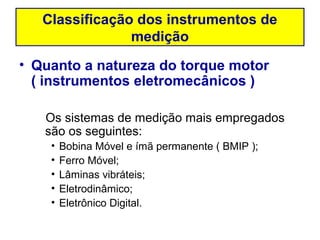

• Quanto a natureza do torque motor
( instrumentos eletromecânicos )
Os sistemas de medição mais empregados
são os seguintes:
• Bobina Móvel e ímã permanente ( BMIP );
• Ferro Móvel;
• Lâminas vibráteis;
• Eletrodinâmico;
• Eletrônico Digital.
9. Analógicos x Digitais
• Analógicos:
– Qualidade inferior
– Imprecisão de leitura
– Fragilidade
– Desgaste mecânico
• Digitais:
– Robustos
– Precisos
– Estáveis
– Facilmente adaptáveis a uma leitura automatizada
– Custo inferior
– Não possuem sensação analógica
10. Algumas características elétricas
dos instrumentos de medição

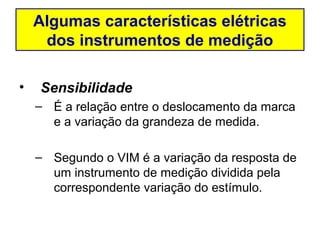

• Sensibilidade
– É a relação entre o deslocamento da marca
e a variação da grandeza de medida.
– Segundo o VIM é a variação da resposta de
um instrumento de medição dividida pela
correspondente variação do estímulo.
11. Algumas características elétricas
dos instrumentos de medição
• Exatidão é a aptidão de um instrumento para dar
respostas próximas ao valor verdadeiro do
mensurando.
• Mensurando
Objeto da medição.
13. Algumas características elétricas
dos instrumentos de medição
• Classe de exatidão: é a margem de erro percentual que se pode
obter na medição de uma determinada grandeza, por meio de um
instrumento de medidas elétricas.
• "índice de classe" (IC)
– instrumentos de para laboratório:0,1; 0,2 ou 0,5.
instrumentos de serviço para fins normais: 1,0; 1,5; 2,5 ou 5,0.
– Segundo Sólon Medeiros:
• Instrumentos de laboratório: 0,1 a 0,3
• Instrumentos de ensaio: 0,5 a 1,5
• Instrumentos de serviço, industriais: 2 a 3 , ou maior.
14. Algumas características elétricas dos
instrumentos de medição
• Índice de classe (IC):
Exemplo:
medição de tensão indicada em 120V por um
voltímetro de classe de exatidão 1,5 e cuja
escala graduada seja de 0 a 300V.
15. Algumas características elétricas dos
instrumentos de medição

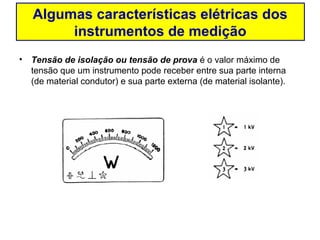

• Tensão de isolação ou tensão de prova é o valor máximo de
tensão que um instrumento pode receber entre sua parte interna
(de material condutor) e sua parte externa (de material isolante).
16. Algumas características elétricas dos
instrumentos de medição

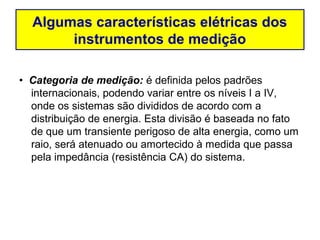

• Categoria de medição: é definida pelos padrões
internacionais, podendo variar entre os níveis I a IV,
onde os sistemas são divididos de acordo com a
distribuição de energia. Esta divisão é baseada no fato
de que um transiente perigoso de alta energia, como um
raio, será atenuado ou amortecido à medida que passa
pela impedância (resistência CA) do sistema.

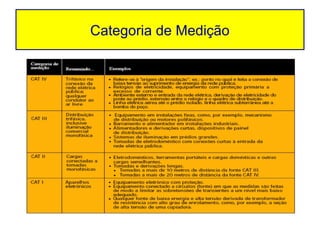

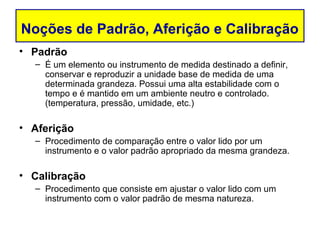

18. Noções de Padrão, Aferição e Calibração
• Padrão
– É um elemento ou instrumento de medida destinado a definir,
conservar e reproduzir a unidade base de medida de uma
determinada grandeza. Possui uma alta estabilidade com o
tempo e é mantido em um ambiente neutro e controlado.
(temperatura, pressão, umidade, etc.)
• Aferição
– Procedimento de comparação entre o valor lido por um
instrumento e o valor padrão apropriado da mesma grandeza.
• Calibração
– Procedimento que consiste em ajustar o valor lido com um
instrumento com o valor padrão de mesma natureza.

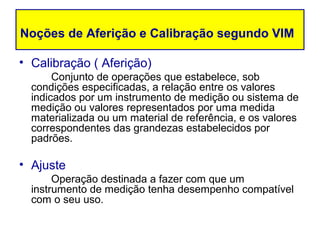

19. Noções de Aferição e Calibração segundo VIM
• Calibração ( Aferição)
Conjunto de operações que estabelece, sob
condições especificadas, a relação entre os valores
indicados por um instrumento de medição ou sistema de
medição ou valores representados por uma medida
materializada ou um material de referência, e os valores
correspondentes das grandezas estabelecidos por
padrões.
• Ajuste
Operação destinada a fazer com que um
instrumento de medição tenha desempenho compatível
com o seu uso.

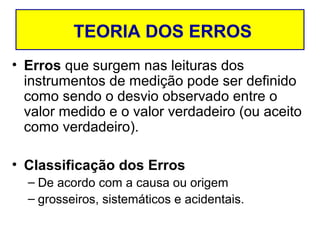

20. TEORIA DOS ERROS
• Erros que surgem nas leituras dos
instrumentos de medição pode ser definido
como sendo o desvio observado entre o
valor medido e o valor verdadeiro (ou aceito
como verdadeiro).
• Classificação dos Erros
– De acordo com a causa ou origem
– grosseiros, sistemáticos e acidentais.

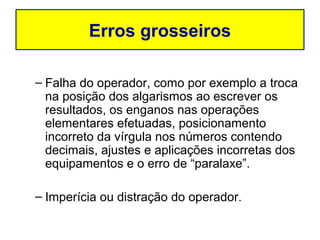

21. Erros grosseiros
– Falha do operador, como por exemplo a troca
na posição dos algarismos ao escrever os
resultados, os enganos nas operações
elementares efetuadas, posicionamento
incorreto da vírgula nos números contendo
decimais, ajustes e aplicações incorretas dos
equipamentos e o erro de “paralaxe”.
– Imperícia ou distração do operador.
23. Erros sistemáticos
• Erros Instrumentais : inerentes aos
instrumentos de medição devido à sua estrutura
interna
• Ex.: atrito entre as partes móveis , erros de calibração
• Erros ambientais: devidos as condições
externas ao dispositivo de medição.
• Ex.: Variação de temperatura, campos magnéticos
– Podemos evitar os erros ambientais tomando os
seguintes cuidados ou precauções:
– Utilização de ar condicionado.
– Uso de blindagens magnéticas
25. Erro absoluto e erro relativo
• Erro designa a diferença algébrica entre o valor
medido Vm de uma grandeza e o seu valor
verdadeiro, ou aceito como verdadeiro, Ve , ou
seja:
ΔV = Vm – Ve
Δ V é chamado de “Erro absoluto".
Se:
– Vm > Ve, diz-se que o erro cometido é "por excesso".
– Vm < Ve , diz-se que o erro cometido é "por falta".
26. Erro absoluto e erro relativo
• Erro relativo "e" é definido como a relação
entre o erro absoluto ΔV e o valor
verdadeiro Ve da grandeza medida:
• Erro relativo percentual aplicamos o
seguinte equacionamento:

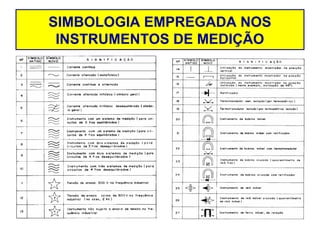

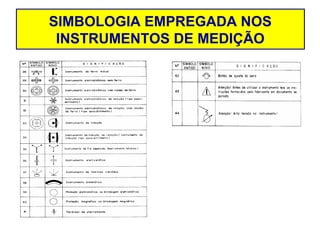

29. Princípio de funcionamento
Os instrumentos de medidas elétricas, salvo
raras exceções, podem ser distribuídos
quanto ao modo de funcionamento do
sistema de medição em quatro grandes
grupos que são:
• Magnéticos;
• Térmicos;
• Eletrostáticos;
• De Vibração;
• Eletrônicos.

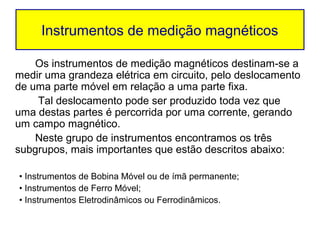

30. Instrumentos de medição magnéticos
Os instrumentos de medição magnéticos destinam-se a
medir uma grandeza elétrica em circuito, pelo deslocamento
de uma parte móvel em relação a uma parte fixa.
Tal deslocamento pode ser produzido toda vez que
uma destas partes é percorrida por uma corrente, gerando
um campo magnético.
Neste grupo de instrumentos encontramos os três
subgrupos, mais importantes que estão descritos abaixo:
• Instrumentos de Bobina Móvel ou de ímã permanente;
• Instrumentos de Ferro Móvel;
• Instrumentos Eletrodinâmicos ou Ferrodinâmicos.

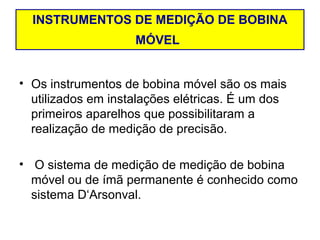

31. INSTRUMENTOS DE MEDIÇÃO DE BOBINA
MÓVEL
• Os instrumentos de bobina móvel são os mais
utilizados em instalações elétricas. É um dos
primeiros aparelhos que possibilitaram a
realização de medição de precisão.
• O sistema de medição de medição de bobina
móvel ou de ímã permanente é conhecido como
sistema D‘Arsonval.

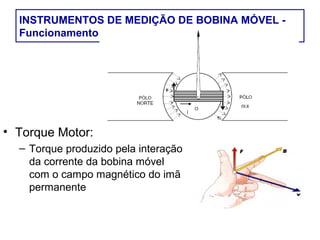

33. INSTRUMENTOS DE MEDIÇÃO DE BOBINA MÓVEL -
Funcionamento
• Torque Motor:
– Torque produzido pela interação
da corrente da bobina móvel
com o campo magnético do imã
permanente

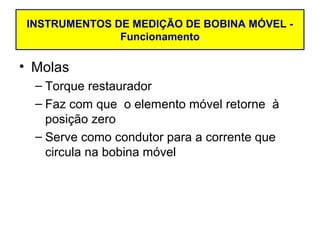

34. INSTRUMENTOS DE MEDIÇÃO DE BOBINA MÓVEL -
Funcionamento
• Molas
– Torque restaurador
– Faz com que o elemento móvel retorne à
posição zero
– Serve como condutor para a corrente que
circula na bobina móvel

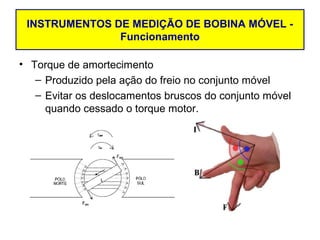

35. INSTRUMENTOS DE MEDIÇÃO DE BOBINA MÓVEL -
Funcionamento
• Torque de amortecimento
– Produzido pela ação do freio no conjunto móvel
– Evitar os deslocamentos bruscos do conjunto móvel
quando cessado o torque motor.

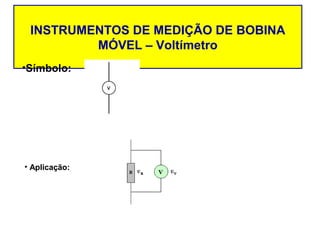

36. INSTRUMENTOS DE MEDIÇÃO DE BOBINA
MÓVEL - Voltímetro
• Medição de tensões contínuas
– Equipamento: Voltímetro
• Voltímetros são ligados em paralelo com o consumidor ou
rede.
• Elevada resistência interna.
• Tensão nominal é determinada pela corrente nominal , ou
fundo de escala, e pela resistência interna do instrumento .
• Ex.: Ri = 2 KΩ
V = 2 KΩ x 50 µA = 0,1 V
I = 50 µA
37. INSTRUMENTOS DE MEDIÇÃO DE BOBINA
MÓVEL – Voltímetro

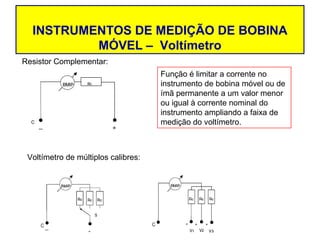

Resistor Complementar:
Função é limitar a corrente no
instrumento de bobina móvel ou de
ímã permanente a um valor menor
ou igual à corrente nominal do
instrumento ampliando a faixa de
medição do voltímetro.
Voltímetro de múltiplos calibres:

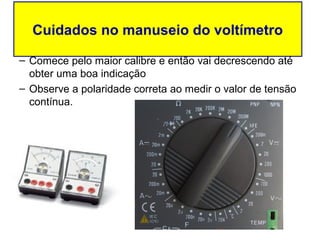

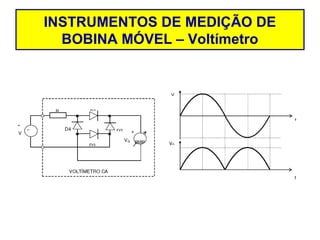

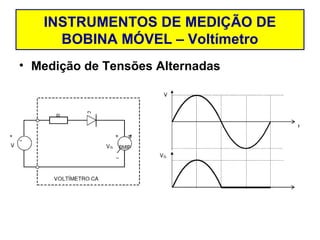

41. Cuidados no manuseio do voltímetro
– Comece pelo maior calibre e então vai decrescendo até
obter uma boa indicação
– Observe a polaridade correta ao medir o valor de tensão
contínua.

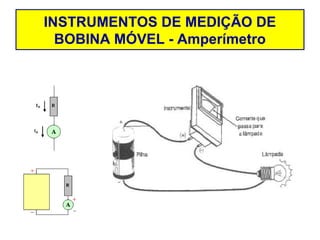

42. INSTRUMENTOS DE MEDIÇÃO DE BOBINA
MÓVEL - Amperímetro
• Medição de Corrente
– Equipamento: Amperímetro

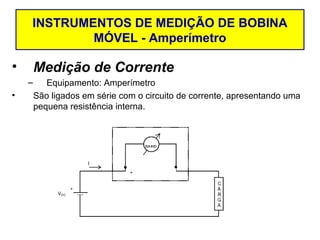

• São ligados em série com o circuito de corrente, apresentando uma
pequena resistência interna.

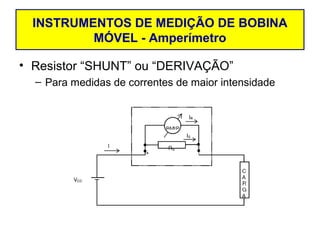

43. INSTRUMENTOS DE MEDIÇÃO DE BOBINA
MÓVEL - Amperímetro
• Resistor “SHUNT” ou “DERIVAÇÃO”
– Para medidas de correntes de maior intensidade

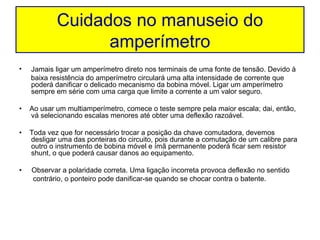

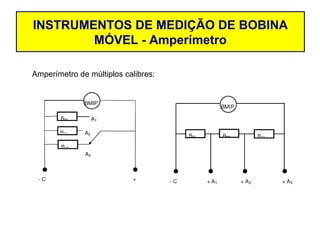

46. Cuidados no manuseio do
amperímetro
• Jamais ligar um amperímetro direto nos terminais de uma fonte de tensão. Devido à
baixa resistência do amperímetro circulará uma alta intensidade de corrente que
poderá danificar o delicado mecanismo da bobina móvel. Ligar um amperímetro
sempre em série com uma carga que limite a corrente a um valor seguro.
• Ao usar um multiamperímetro, comece o teste sempre pela maior escala; dai, então,
vá selecionando escalas menores até obter uma deflexão razoável.
• Toda vez que for necessário trocar a posição da chave comutadora, devemos
desligar uma das ponteiras do circuito, pois durante a comutação de um calibre para
outro o instrumento de bobina móvel e ímã permanente poderá ficar sem resistor
shunt, o que poderá causar danos ao equipamento.
• Observar a polaridade correta. Uma ligação incorreta provoca deflexão no sentido
contrário, o ponteiro pode danificar-se quando se chocar contra o batente.

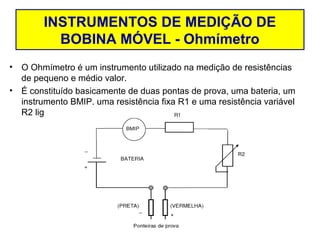

47. INSTRUMENTOS DE MEDIÇÃO DE
Resistência Elétrica
BOBINA MÓVEL - Ohmímetro
• O Ohmímetro é um instrumento utilizado na medição de resistências
de pequeno e médio valor.
• É constituído basicamente de duas pontas de prova, uma bateria, um
instrumento BMIP, uma resistência fixa R1 e uma resistência variável
R2 ligados em série.
48. INSTRUMENTOS DE MEDIÇÃO
DE BOBINA MÓVEL - Ohmímetro
• Escala
• Potênciometro para ajuste do zero:
– curto-circuito as pontas de prova e vario a
resistência R2 até que o ponteiro indique zero Ω

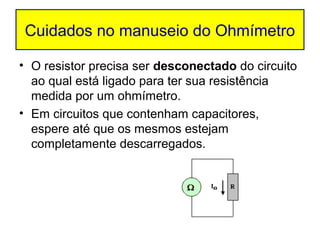

49. Cuidados no manuseio do Ohmímetro
• O resistor precisa ser desconectado do circuito
ao qual está ligado para ter sua resistência
medida por um ohmímetro.
• Em circuitos que contenham capacitores,
espere até que os mesmos estejam
completamente descarregados.
50. Testes com o Ohmímetro

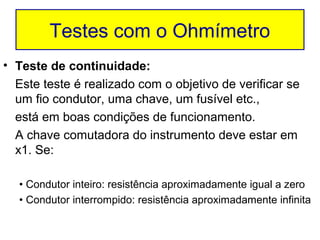

• Teste de continuidade:
Este teste é realizado com o objetivo de verificar se
um fio condutor, uma chave, um fusível etc.,
está em boas condições de funcionamento.
A chave comutadora do instrumento deve estar em
x1. Se:
• Condutor inteiro: resistência aproximadamente igual a zero
• Condutor interrompido: resistência aproximadamente infinita

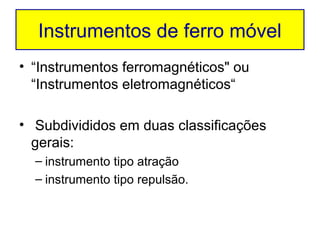

51. Instrumentos de ferro móvel
• “Instrumentos ferromagnéticos" ou
“Instrumentos eletromagnéticos“
• Subdivididos em duas classificações
gerais:
– instrumento tipo atração
– instrumento tipo repulsão.
53. Instrumentos de ferro móvel
• Adequados para a medição, tanto de corrente quanto de
tensão, em corrente contínua e em alternada.
• O ponteiro destes instrumentos não estabiliza
imediatamente a sua posição de leitura sobre a escala,
em virtude de vibrações do sistema de medição. É
necessário incluir câmaras de amortecimento.
• Construção robusta e simples.

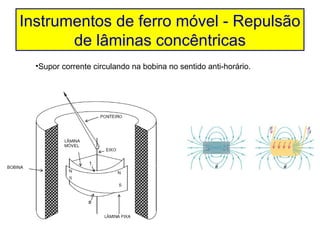

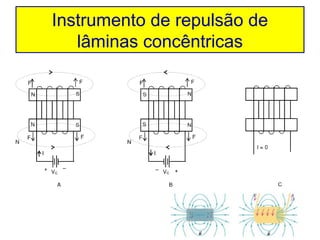

54. Instrumentos de ferro móvel - Repulsão
de lâminas concêntricas
•Supor corrente circulando na bobina no sentido anti-horário.

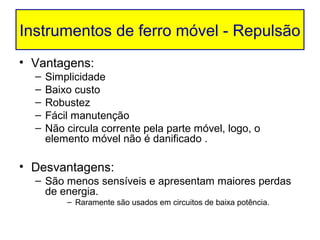

55. Instrumentos de ferro móvel - Repulsão
• Vantagens:
– Simplicidade
– Baixo custo
– Robustez
– Fácil manutenção
– Não circula corrente pela parte móvel, logo, o
elemento móvel não é danificado .
• Desvantagens:
– São menos sensíveis e apresentam maiores perdas
de energia.
– Raramente são usados em circuitos de baixa potência.

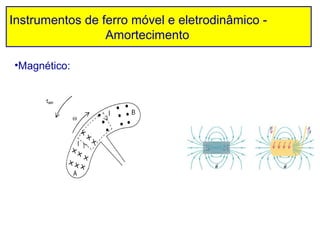

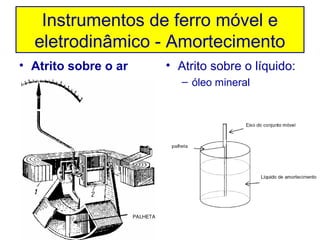

56. Instrumentos de ferro móvel -
Amortecimento
• Amortecimento do conjunto móvel:
– Atrito sobre o ar
– Atrito sobre líquidos
– Magnético
• O valor do torque de amortecimento é
proporcional à velocidade angular do
conjunto e seu sentido é contrário ao
deslocamento do conjunto móvel

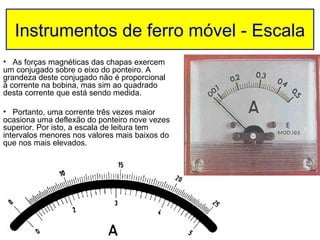

57. Instrumentos de ferro móvel - Escala
• As forças magnéticas das chapas exercem
um conjugado sobre o eixo do ponteiro. A
grandeza deste conjugado não é proporcional
à corrente na bobina, mas sim ao quadrado
desta corrente que está sendo medida.
• Portanto, uma corrente três vezes maior
ocasiona uma deflexão do ponteiro nove vezes
superior. Por isto, a escala de leitura tem
intervalos menores nos valores mais baixos do
que nos mais elevados.

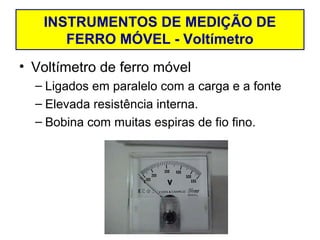

58. INSTRUMENTOS DE MEDIÇÃO DE
FERRO MÓVEL - Voltímetro
• Voltímetro de ferro móvel
– Ligados em paralelo com a carga e a fonte
– Elevada resistência interna.
– Bobina com muitas espiras de fio fino.

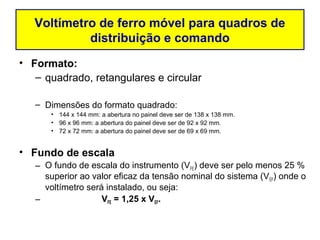

59. Voltímetro de ferro móvel para quadros de
distribuição e comando
• Formato:
– quadrado, retangulares e circular
– Dimensões do formato quadrado:
• 144 x 144 mm: a abertura no painel deve ser de 138 x 138 mm.
• 96 x 96 mm: a abertura do painel deve ser de 92 x 92 mm.
• 72 x 72 mm: a abertura do painel deve ser de 69 x 69 mm.
• Fundo de escala
– O fundo de escala do instrumento (VFE) deve ser pelo menos 25 %
superior ao valor eficaz da tensão nominal do sistema (VEF) onde o
voltímetro será instalado, ou seja:
– VFE = 1,25 x VEF.

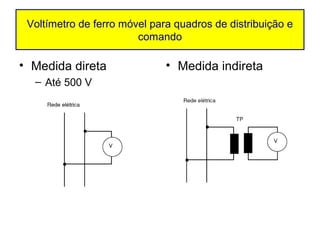

60. Voltímetro de ferro móvel para quadros de distribuição e
comando
• Medida direta • Medida indireta
– Até 500 V

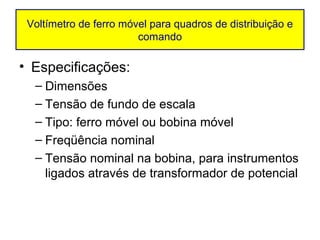

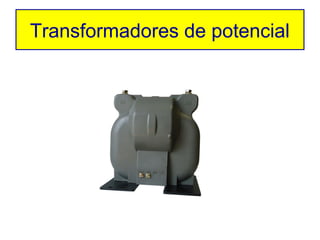

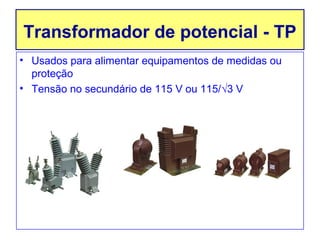

64. Voltímetro de ferro móvel para quadros de distribuição e
comando
• Especificações:
– Dimensões
– Tensão de fundo de escala
– Tipo: ferro móvel ou bobina móvel
– Freqüência nominal
– Tensão nominal na bobina, para instrumentos
ligados através de transformador de potencial

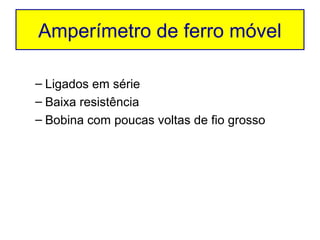

65. Amperímetro de ferro móvel
– Ligados em série
– Baixa resistência
– Bobina com poucas voltas de fio grosso

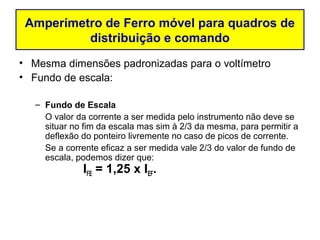

66. Amperímetro de Ferro móvel para quadros de
distribuição e comando
• Mesma dimensões padronizadas para o voltímetro
• Fundo de escala:
– Fundo de Escala
O valor da corrente a ser medida pelo instrumento não deve se
situar no fim da escala mas sim à 2/3 da mesma, para permitir a
deflexão do ponteiro livremente no caso de picos de corrente.
Se a corrente eficaz a ser medida vale 2/3 do valor de fundo de
escala, podemos dizer que:
IFE = 1,25 x IEF.
67. Amperímetro de Ferro móvel para
quadros de distribuição e comando

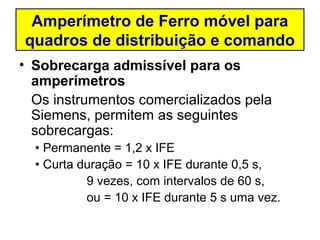

• Sobrecarga admissível para os
amperímetros
Os instrumentos comercializados pela
Siemens, permitem as seguintes
sobrecargas:
• Permanente = 1,2 x IFE
• Curta duração = 10 x IFE durante 0,5 s,
9 vezes, com intervalos de 60 s,
ou = 10 x IFE durante 5 s uma vez.

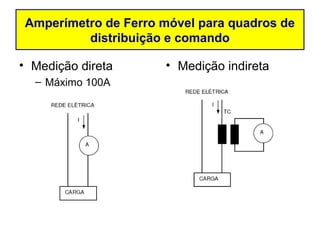

68. Amperímetro de Ferro móvel para quadros de
distribuição e comando
• Medição direta • Medição indireta
– Máximo 100A

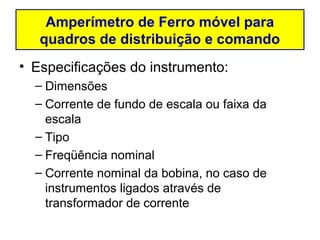

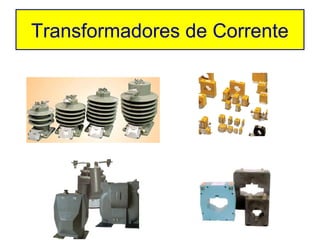

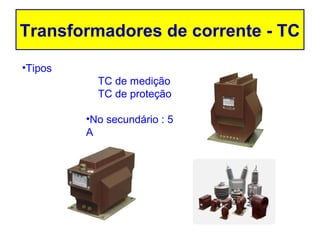

72. Amperímetro de Ferro móvel para
quadros de distribuição e comando
• Especificações do instrumento:
– Dimensões
– Corrente de fundo de escala ou faixa da
escala
– Tipo
– Freqüência nominal
– Corrente nominal da bobina, no caso de
instrumentos ligados através de
transformador de corrente
73.

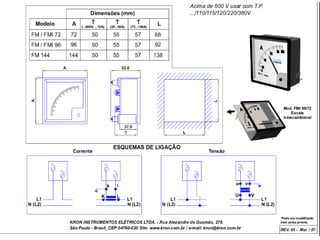

74.

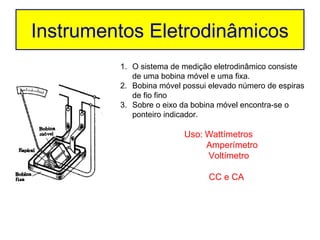

75. Instrumentos Eletrodinâmicos
1. O sistema de medição eletrodinâmico consiste
de uma bobina móvel e uma fixa.
2. Bobina móvel possui elevado número de espiras
de fio fino
3. Sobre o eixo da bobina móvel encontra-se o
ponteiro indicador.
Uso: Wattímetros
Amperímetro
Voltímetro
CC e CA
76. Instrumentos de ferro móvel e
eletrodinâmico - Amortecimento
• Atrito sobre o ar • Atrito sobre o líquido:
– óleo mineral

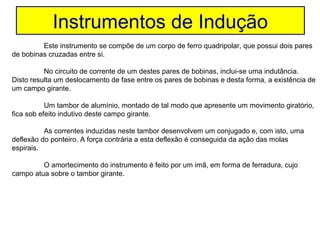

78. Instrumentos de Indução
Este instrumento se compõe de um corpo de ferro quadripolar, que possui dois pares
de bobinas cruzadas entre si.
No circuito de corrente de um destes pares de bobinas, inclui-se uma indutância.
Disto resulta um deslocamento de fase entre os pares de bobinas e desta forma, a existência de
um campo girante.
Um tambor de alumínio, montado de tal modo que apresente um movimento giratório,
fica sob efeito indutivo deste campo girante.
As correntes induzidas neste tambor desenvolvem um conjugado e, com isto, uma
deflexão do ponteiro. A força contrária a esta deflexão é conseguida da ação das molas
espirais.
O amortecimento do instrumento é feito por um imã, em forma de ferradura, cujo
campo atua sobre o tambor girante.

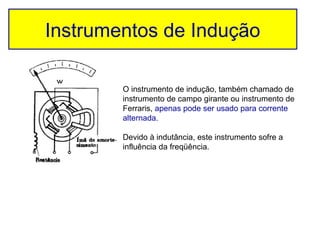

79. Instrumentos de Indução
O instrumento de indução, também chamado de
instrumento de campo girante ou instrumento de
Ferraris, apenas pode ser usado para corrente
alternada.
Devido à indutância, este instrumento sofre a
influência da freqüência.

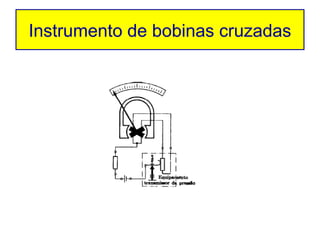

80. Instrumento de bobinas cruzadas
Entre os pólos de um imã permanente, duas bobinas interligadas
entre si, porém cruzadas, estão dispostas de tal forma que possam girar.
Cada uma das bobinas é ligada a determinada tensão. Por esta razão,
cada uma das bobinas influi com certa força magnética sobre o imã
permanente.
Se a tensão é igual em ambas as bobinas seus efeitos magnéticos
contrários se equilibram, o que significa que as bobinas se ajustam sobre
um valor central (médio). Neste instrumento, portanto, a posição zero não é
obtida por meio da força de molas, mas sim pela existência de correntes
iguais em ambas as bobinas. Se cada uma das bobinas estiver ligada à
tensão diferente, então apresentam-se também campos magnéticos de
intensidade diferente, do que resulta que o campo mais forte irá determinar
a deflexão do corpo da bobina. Disto se pode concluir que o instrumento de
bobinas cruzadas apenas se destina a indicar diferenças de tensões.
Seu emprego é encontrado sobretudo na medição de resistências,
assim como na de temperaturas e pressões, à distância. Para estas
finalidades as tensões correspondentes são enviadas ao instrumento por
meio de um divisor de tensão, que se altera em função da temperatura ou
pressão.

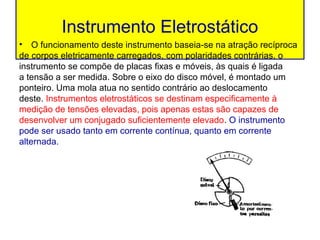

82. Instrumento Eletrostático
• O funcionamento deste instrumento baseia-se na atração recíproca
de corpos eletricamente carregados, com polaridades contrárias. o
instrumento se compõe de placas fixas e móveis, às quais é ligada
a tensão a ser medida. Sobre o eixo do disco móvel, é montado um
ponteiro. Uma mola atua no sentido contrário ao deslocamento
deste. Instrumentos eletrostáticos se destinam especificamente à
medição de tensões elevadas, pois apenas estas são capazes de
desenvolver um conjugado suficientemente elevado. O instrumento
pode ser usado tanto em corrente contínua, quanto em corrente
alternada.
83. Voltímetros
• Medidores de tensão
• Elevada resistência interna
• Ligados em paralelo
• Bobina móvel, ferro móvel ou eletrodinâmico
• Medem até 500 à 600 volts
– Se necessário utilize Transformador de Potencial
(TP)

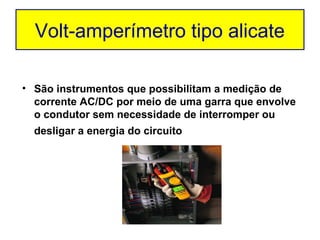

86. Volt-amperímetro tipo alicate
• São instrumentos que possibilitam a medição de
corrente AC/DC por meio de uma garra que envolve
o condutor sem necessidade de interromper ou
desligar a energia do circuito

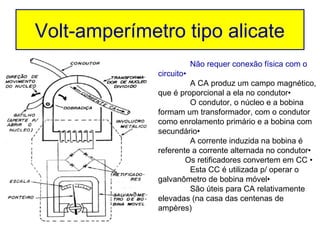

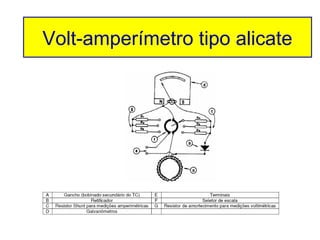

88. Volt-amperímetro tipo alicate
Não requer conexão física com o
circuito•
A CA produz um campo magnético,
que é proporcional a ela no condutor•
O condutor, o núcleo e a bobina
formam um transformador, com o condutor
como enrolamento primário e a bobina com
secundário•
A corrente induzida na bobina é
referente a corrente alternada no condutor•
Os retificadores convertem em CC •
Esta CC é utilizada p/ operar o
galvanômetro de bobina móvel•
São úteis para CA relativamente
elevadas (na casa das centenas de
ampères)

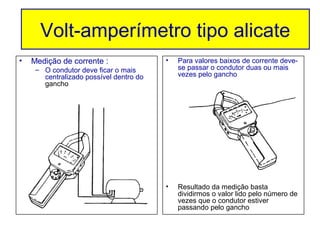

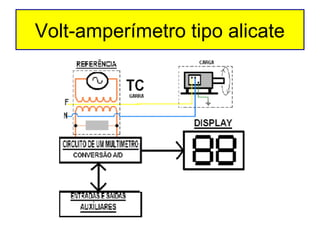

90. Volt-amperímetro tipo alicate
Volt-amperímetro tipo alicate
• Medição de corrente : • Para valores baixos de corrente deve-
– O condutor deve ficar o mais se passar o condutor duas ou mais
centralizado possível dentro do vezes pelo gancho
gancho
• Resultado da medição basta
dividirmos o valor lido pelo número de
vezes que o condutor estiver
passando pelo gancho

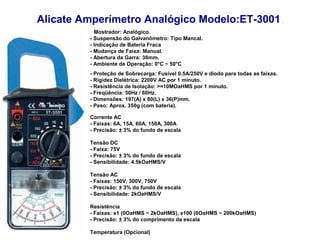

91. Alicate Amperímetro Analógico Modelo:ET-3001
Mostrador: Analógico.
- Suspensão do Galvanômetro: Tipo Mancal.
- Indicação de Bateria Fraca
- Mudança de Faixa: Manual.
- Abertura da Garra: 38mm.
- Ambiente de Operação: 0°C ~ 50°C
- Proteção de Sobrecarga: Fusível 0.5A/250V e diodo para todas as faixas.
- Rigidez Dielétrica: 2200V AC por 1 minuto.
- Resistência de Isolação: >=10MOaHMS por 1 minuto.
- Freqüência: 50Hz / 60Hz.
- Dimensões: 197(A) x 80(L) x 36(P)mm.
- Peso: Aprox. 350g (com bateria).
Corrente AC
- Faixas: 6A, 15A, 60A, 150A, 300A
- Precisão: ± 3% do fundo de escala
Tensão DC
- Faixa: 75V
- Precisão: ± 3% do fundo de escala
- Sensibilidade: 4.5kOaHMS/V
Tensão AC
- Faixas: 150V, 300V, 750V
- Precisão: ± 3% do fundo de escala
- Sensibilidade: 2kOaHMS/V
Resistência
- Faixas: x1 (0OaHMS ~ 2kOaHMS), x100 (0OaHMS ~ 200kOaHMS)
- Precisão: ± 3% do comprimento da escala
Temperatura (Opcional)

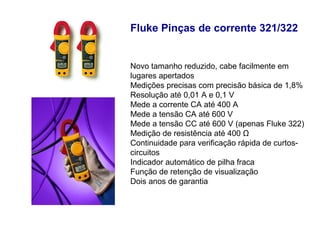

92. Fluke Pinças de corrente 321/322
Novo tamanho reduzido, cabe facilmente em
lugares apertados
Medições precisas com precisão básica de 1,8%
Resolução até 0,01 A e 0,1 V
Mede a corrente CA até 400 A
Mede a tensão CA até 600 V
Mede a tensão CC até 600 V (apenas Fluke 322)
Medição de resistência até 400 Ω
Continuidade para verificação rápida de curtos-
circuitos
Indicador automático de pilha fraca
Função de retenção de visualização
Dois anos de garantia

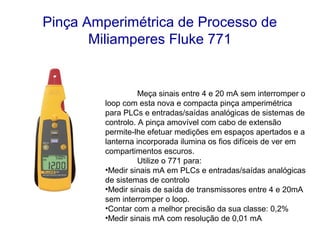

93. Pinça Amperimétrica de Processo de
Miliamperes Fluke 771
Meça sinais entre 4 e 20 mA sem interromper o
loop com esta nova e compacta pinça amperimétrica
para PLCs e entradas/saídas analógicas de sistemas de
controlo. A pinça amovível com cabo de extensão
permite-lhe efetuar medições em espaços apertados e a
lanterna incorporada ilumina os fios difíceis de ver em
compartimentos escuros.
Utilize o 771 para:
•Medir sinais mA em PLCs e entradas/saídas analógicas
de sistemas de controlo
•Medir sinais de saída de transmissores entre 4 e 20mA
sem interromper o loop.
•Contar com a melhor precisão da sua classe: 0,2%
•Medir sinais mA com resolução de 0,01 mA

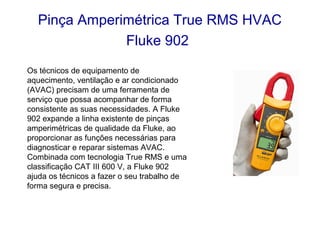

94. Pinça Amperimétrica True RMS HVAC
Fluke 902
Os técnicos de equipamento de
aquecimento, ventilação e ar condicionado
(AVAC) precisam de uma ferramenta de
serviço que possa acompanhar de forma
consistente as suas necessidades. A Fluke
902 expande a linha existente de pinças
amperimétricas de qualidade da Fluke, ao
proporcionar as funções necessárias para
diagnosticar e reparar sistemas AVAC.
Combinada com tecnologia True RMS e uma
classificação CAT III 600 V, a Fluke 902
ajuda os técnicos a fazer o seu trabalho de
forma segura e precisa.
95. Alicate Amperímetro Digital Modelo:ET-
3960
• Instrumento digital portátil, True RMS
AC, de acordo com a categoria III 600V de
segurança, LCD de 3 3/4 dígitos,
congelamento de leitura, desligamento
automático e mudança de faixa manual e
automática.
Realiza medidas de tensão DC e AC,
corrente DC e AC até 2000A, resistência e
freqüência, e testes de diodo e continuidade.

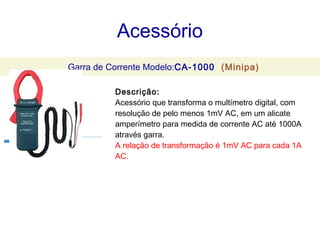

96. Acessório
Garra de Corrente Modelo:CA-1000 (Minipa)
Descrição:
Acessório que transforma o multímetro digital, com
resolução de pelo menos 1mV AC, em um alicate
amperímetro para medida de corrente AC até 1000A
através garra.
A relação de transformação é 1mV AC para cada 1A
AC.

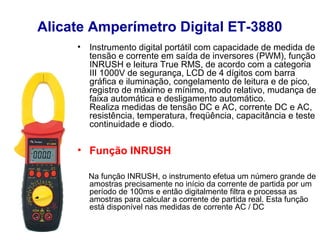

97. Alicate Amperímetro Digital ET-3880
• Instrumento digital portátil com capacidade de medida de
tensão e corrente em saída de inversores (PWM), função
INRUSH e leitura True RMS, de acordo com a categoria
III 1000V de segurança, LCD de 4 dígitos com barra
gráfica e iluminação, congelamento de leitura e de pico,
registro de máximo e mínimo, modo relativo, mudança de
faixa automática e desligamento automático.
Realiza medidas de tensão DC e AC, corrente DC e AC,
resistência, temperatura, freqüência, capacitância e teste
continuidade e diodo.
• Função INRUSH
Na função INRUSH, o instrumento efetua um número grande de
amostras precisamente no início da corrente de partida por um
período de 100ms e então digitalmente filtra e processa as
amostras para calcular a corrente de partida real. Esta função
está disponível nas medidas de corrente AC / DC

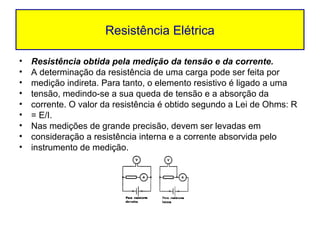

98. Resistência Elétrica
• Resistência obtida pela medição da tensão e da corrente.
• A determinação da resistência de uma carga pode ser feita por
• medição indireta. Para tanto, o elemento resistivo é ligado a uma
• tensão, medindo-se a sua queda de tensão e a absorção da
• corrente. O valor da resistência é obtido segundo a Lei de Ohms: R
• = E/I.
• Nas medições de grande precisão, devem ser levadas em
• consideração a resistência interna e a corrente absorvida pelo
• instrumento de medição.
