1. Acadêmico: Guilherme Schneider Ullrich
Professor: Hans Rogério Zimerman
Data: 19/04/2017
GALVANÔMETRO E
MULTÍMETRO

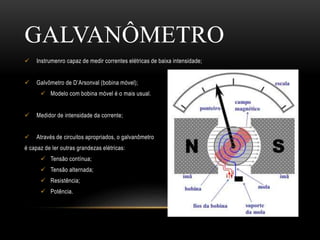

2. GALVANÔMETRO
 Instrumenro capaz de medir correntes elétricas de baixa intensidade;
 Galvômetro de D’Arsonval (bobina móvel);
 Modelo com bobina móvel é o mais usual.
 Medidor de intensidade da corrente;
 Através de circuitos apropriados, o galvanômetro
é capaz de ler outras grandezas elétricas:
 Tensão contínua;
 Tensão alternada;
 Resistência;
 Potência.

3.  Outro modelo de galvanômetro é o de ferro móvel, o qual possui as seguintes
características:
 Bobina fixa;
 Pouco utilizado;
 Menos sensível que o de bobina móvel;
 Mais barato;
 Mais robusto;
 Mede corrente contínua e corrente alternada.
GALVANÔMETRO

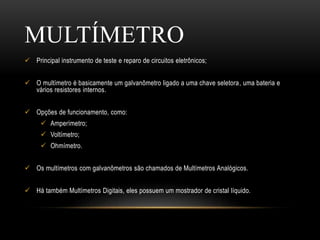

4.  Principal instrumento de teste e reparo de circuitos eletrônicos;
 O multímetro é basicamente um galvanômetro ligado a uma chave seletora, uma bateria e
vários resistores internos.
 Opções de funcionamento, como:
 Amperímetro;
 Voltímetro;
 Ohmímetro.
 Os multímetros com galvanômetros são chamados de Multímetros Analógicos.
 Há também Multímetros Digitais, eles possuem um mostrador de cristal líquido.
MULTÍMETRO

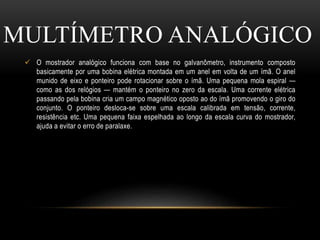

5.  O mostrador analógico funciona com base no galvanômetro, instrumento composto
basicamente por uma bobina elétrica montada em um anel em volta de um ímã. O anel
munido de eixo e ponteiro pode rotacionar sobre o ímã. Uma pequena mola espiral —
como as dos relógios — mantém o ponteiro no zero da escala. Uma corrente elétrica
passando pela bobina cria um campo magnético oposto ao do ímã promovendo o giro do
conjunto. O ponteiro desloca-se sobre uma escala calibrada em tensão, corrente,
resistência etc. Uma pequena faixa espelhada ao longo da escala curva do mostrador,
ajuda a evitar o erro de paralaxe.
MULTÍMETRO ANALÓGICO

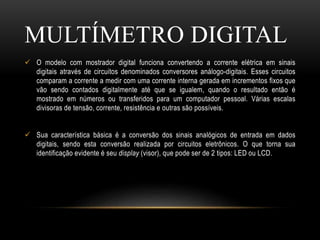

6.  O modelo com mostrador digital funciona convertendo a corrente elétrica em sinais
digitais através de circuitos denominados conversores análogo-digitais. Esses circuitos
comparam a corrente a medir com uma corrente interna gerada em incrementos fixos que
vão sendo contados digitalmente até que se igualem, quando o resultado então é
mostrado em números ou transferidos para um computador pessoal. Várias escalas
divisoras de tensão, corrente, resistência e outras são possíveis.
 Sua característica básica é a conversão dos sinais analógicos de entrada em dados
digitais, sendo esta conversão realizada por circuitos eletrônicos. O que torna sua
identificação evidente é seu display (visor), que pode ser de 2 tipos: LED ou LCD.
MULTÍMETRO DIGITAL

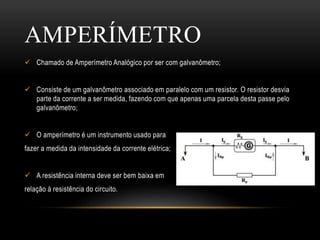

7.  Chamado de Amperímetro Analógico por ser com galvanômetro;
 Consiste de um galvanômetro associado em paralelo com um resistor. O resistor desvia
parte da corrente a ser medida, fazendo com que apenas uma parcela desta passe pelo
galvanômetro;
 O amperímetro é um instrumento usado para
fazer a medida da intensidade da corrente elétrica;
 A resistência interna deve ser bem baixa em
relação à resistência do circuito.
AMPERÍMETRO

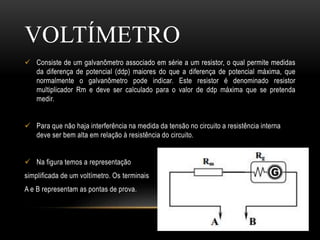

8.  Consiste de um galvanômetro associado em série a um resistor, o qual permite medidas
da diferença de potencial (ddp) maiores do que a diferença de potencial máxima, que
normalmente o galvanômetro pode indicar. Este resistor é denominado resistor
multiplicador Rm e deve ser calculado para o valor de ddp máxima que se pretenda
medir.
 Para que não haja interferência na medida da tensão no circuito a resistência interna
deve ser bem alta em relação à resistência do circuito.
 Na figura temos a representação
simplificada de um voltímetro. Os terminais
A e B representam as pontas de prova.
VOLTÍMETRO

9.  O ohmímetro é constituído essencialmente por um galvanômetro em série com uma pilha
V e um resistor variável Rv;
 O resistor variável Rv é usado para fazer o ajuste do zero. Quando as pontas A e B
estiverem em curto –circuito , a deflexão do ponteiro deve ser a máxima possível e o
ponteiro indicará zero ohm, pois não há resistência entre esses terminais.
OHMÍMETRO

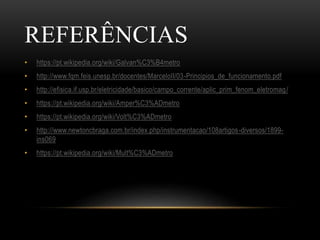

10. REFERÊNCIAS
• https://pt.wikipedia.org/wiki/Galvan%C3%B4metro
• http://www.fqm.feis.unesp.br/docentes/MarceloII/03-Principios_de_funcionamento.pdf
• http://efisica.if.usp.br/eletricidade/basico/campo_corrente/aplic_prim_fenom_eletromag/
• https://pt.wikipedia.org/wiki/Amper%C3%ADmetro
• https://pt.wikipedia.org/wiki/Volt%C3%ADmetro
• http://www.newtoncbraga.com.br/index.php/instrumentacao/108artigos-diversos/1899-
ins069
• https://pt.wikipedia.org/wiki/Mult%C3%ADmetro
