1. Curso Eletrônica Básica e Arduino
Aula 02
Conceitos de Eletricidade

2. O que é Eletricidade?
 Eletricidade é um termo geral que abrange uma variedade de fenômenos resultantes da presença e do fluxo de carga
elétrica.
 Ela está presente em muitos fenômenos facilmente reconhecíveis, tais como relâmpagos e correntes elétricas em fios
elétricos.
 Um grave problema que os pretendentes a trabalhar com eletrônica encontram, é entender a funcionalidade dos
aparelhos.
 Muitos confundem os conceitos de corrente e tensão.
 A confusão entre essas duas grandezas podem acarretar a queima de muitos periféricos. Por isso, a relevância de
compreende-los.

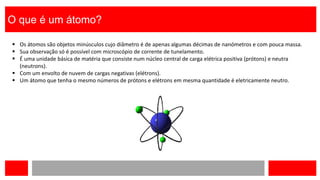

3. O que é um átomo?
 Os átomos são objetos minúsculos cujo diâmetro é de apenas algumas décimas de nanómetros e com pouca massa.
 Sua observação só é possível com microscópio de corrente de tunelamento.
 É uma unidade básica de matéria que consiste num núcleo central de carga elétrica positiva (prótons) e neutra
(neutrons).
 Com um envolto de nuvem de cargas negativas (elétrons).
 Um átomo que tenha o mesmo números de prótons e elétrons em mesma quantidade é eletricamente neutro.

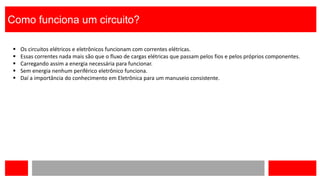

4. Como funciona um circuito?
 Os circuitos elétricos e eletrônicos funcionam com correntes elétricas.
 Essas correntes nada mais são que o fluxo de cargas elétricas que passam pelos fios e pelos próprios componentes.
 Carregando assim a energia necessária para funcionar.
 Sem energia nenhum periférico eletrônico funciona.
 Daí a importância do conhecimento em Eletrônica para um manuseio consistente.

5. Corrente Elétrica
 É o fluxo “ordenado” de partículas portadoras de carga elétrica.
 Ou também, é o deslocamento de cargas dentro de um condutor, quando existe uma diferença de potencial elétrico
entre as extremidades.
 Para que esses movimentos ocorram é necessário haver tais partículas – íons ou elétrons – livres no interior dos
corpos.
 Raios são exemplos de corrente elétrica, porém o mais conhecido é o de fluxo de elétrons através de um condutor
elétrico, geralmente metálico.
 A unidade padrão no SI para medida de intensidade de corrente é o ampère (A).
 A corrente é também chamada informalmente de amperagem.

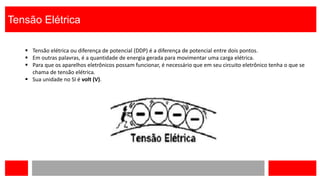

6. Tensão Elétrica
 Tensão elétrica ou diferença de potencial (DDP) é a diferença de potencial entre dois pontos.
 Em outras palavras, é a quantidade de energia gerada para movimentar uma carga elétrica.
 Para que os aparelhos eletrônicos possam funcionar, é necessário que em seu circuito eletrônico tenha o que se
chama de tensão elétrica.
 Sua unidade no SI é volt (V).

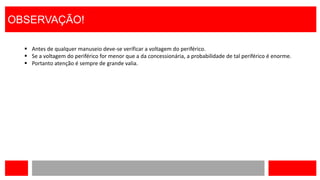

7. OBSERVAÇÃO!
 Antes de qualquer manuseio deve-se verificar a voltagem do periférico.
 Se a voltagem do periférico for menor que a da concessionária, a probabilidade de tal periférico é enorme.
 Portanto atenção é sempre de grande valia.

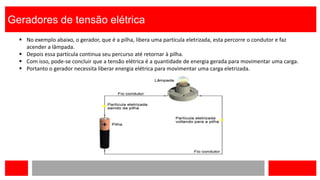

8. Geradores de tensão elétrica
 No exemplo abaixo, o gerador, que é a pilha, libera uma partícula eletrizada, esta percorre o condutor e faz
acender a lâmpada.
 Depois essa partícula continua seu percurso até retornar à pilha.
 Com isso, pode-se concluir que a tensão elétrica é a quantidade de energia gerada para movimentar uma carga.
 Portanto o gerador necessita liberar energia elétrica para movimentar uma carga eletrizada.

9. Resistência
 É a capacidade de um corpo de opor à passagem de corrente elétrica mesmo quando existe uma diferença de
potencial aplicada.
 Sua unidade no SI é medida em Ohms.
 A resistência é muito utilizada quando o assunto é aquecimento, pois quando submetida a uma tensão elétrica,
além de oferecer resistência, também dissipa calor.

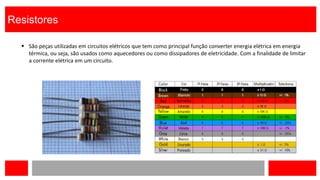

10. Resistores
 São peças utilizadas em circuitos elétricos que tem como principal função converter energia elétrica em energia
térmica, ou seja, são usados como aquecedores ou como dissipadores de eletricidade. Com a finalidade de limitar
a corrente elétrica em um circuito.

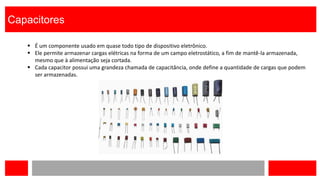

11. Capacitores
 É um componente usado em quase todo tipo de dispositivo eletrônico.
 Ele permite armazenar cargas elétricas na forma de um campo eletrostático, a fim de mantê-la armazenada,
mesmo que à alimentação seja cortada.
 Cada capacitor possui uma grandeza chamada de capacitância, onde define a quantidade de cargas que podem
ser armazenadas.

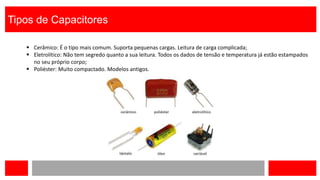

12. Tipos de Capacitores
 Cerâmico: É o tipo mais comum. Suporta pequenas cargas. Leitura de carga complicada;
 Eletrolítico: Não tem segredo quanto a sua leitura. Todos os dados de tensão e temperatura já estão estampados
no seu próprio corpo;
 Poliéster: Muito compactado. Modelos antigos.

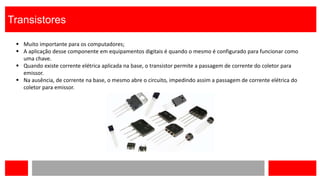

13. Transistores
 Muito importante para os computadores;
 A aplicação desse componente em equipamentos digitais é quando o mesmo é configurado para funcionar como
uma chave.
 Quando existe corrente elétrica aplicada na base, o transistor permite a passagem de corrente do coletor para
emissor.
 Na ausência, de corrente na base, o mesmo abre o circuito, impedindo assim a passagem de corrente elétrica do
coletor para emissor.

14. Fusíveis
 O fusível é um componente aplicado para a segurança o mesmo possui um fio de cobre ou estanho que, ao ser
percorrido por uma corrente acima do permitido (sobre corrente), queima, ou funde, abrindo o circuito e evitando
que essa sobre corrente acabe danificando outros componentes.

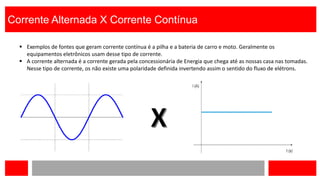

15. Corrente Alternada X Corrente Contínua
 Exemplos de fontes que geram corrente contínua é a pilha e a bateria de carro e moto. Geralmente os
equipamentos eletrônicos usam desse tipo de corrente.
 A corrente alternada é a corrente gerada pela concessionária de Energia que chega até as nossas casa nas tomadas.
Nesse tipo de corrente, os não existe uma polaridade definida invertendo assim o sentido do fluxo de elétrons.
