1. RM JOELHO
Herculys Douglas
Teresina
2015

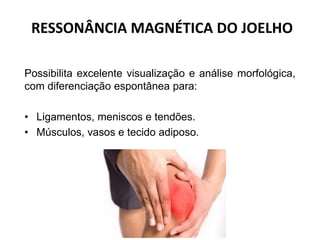

2. RESSONÂNCIA MAGNÉTICA DO JOELHO
Possibilita excelente visualização e análise morfológica,
com diferenciação espontânea para:
• Ligamentos, meniscos e tendões.
• Músculos, vasos e tecido adiposo.

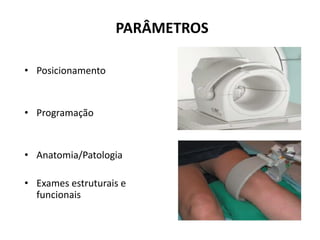

3. PARÂMETROS
• Posicionamento
• Programação
• Anatomia/Patologia
• Exames estruturais e
funcionais

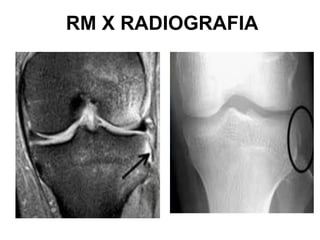

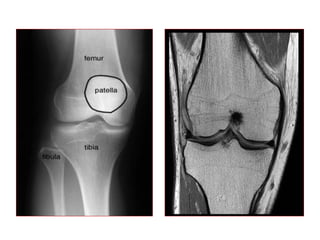

6. RM X RADIOGRAFIA

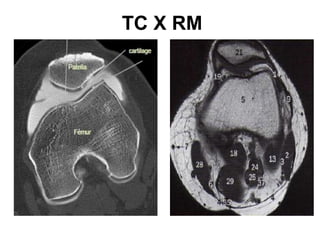

8. TC X RM

9. PROGRAMAÇÃO
• Localizador ou sequência.
• Início e fim dos cortes.
• Orientação.

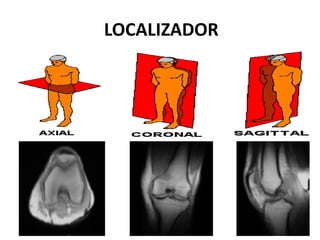

10. LOCALIZADOR

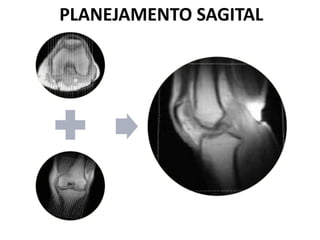

11. PLANEJAMENTO SAGITAL

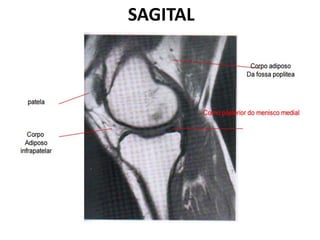

12. SAGITAL

13. QUADRICEPS TENDON
PATELLA
PATELLAR
TENDON
ANTERIOR CRUCIATE
LIGAMENT
POSTERIOR CRUCIATE
LIGAMENT Scan level

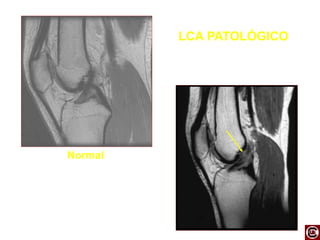

14. LCA PATOLÓGICO
Normal

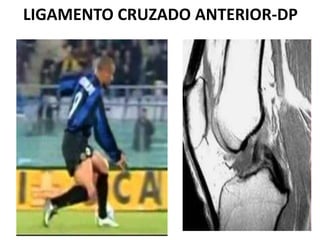

15. LIGAMENTO CRUZADO ANTERIOR-DP

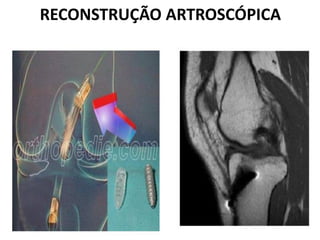

17. RECONSTRUÇÃO ARTROSCÓPICA

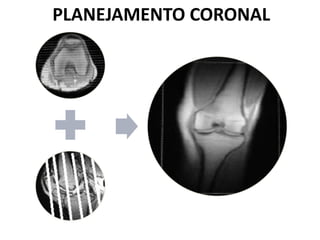

18. PLANEJAMENTO CORONAL

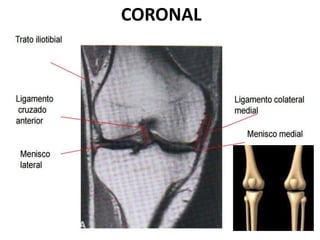

19. CORONAL

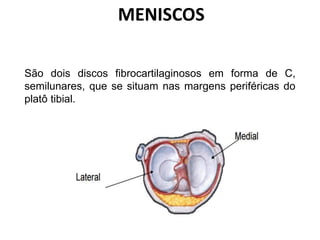

20. MENISCOS
São dois discos fibrocartilaginosos em forma de C,
semilunares, que se situam nas margens periféricas do
platô tibial.

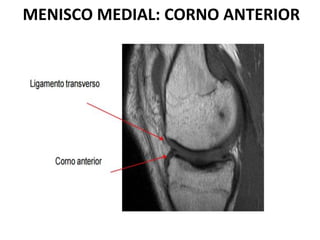

21. MENISCO MEDIAL: CORNO ANTERIOR

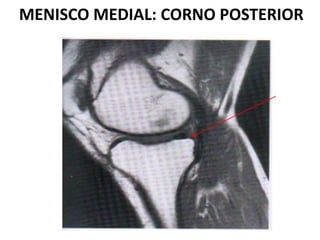

22. MENISCO MEDIAL: CORNO POSTERIOR

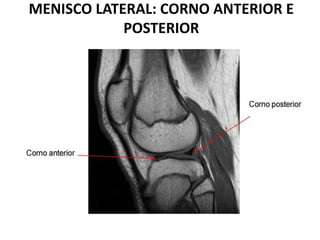

23. MENISCO LATERAL: CORNO ANTERIOR E
POSTERIOR

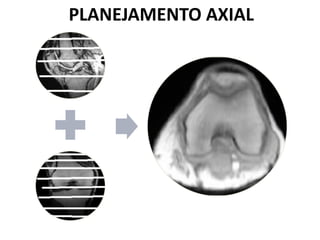

26. PLANEJAMENTO AXIAL

27. PLANEJAMENTO AXIAL

28. AXIAL

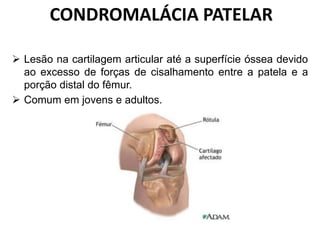

29. CONDROMALÁCIA PATELAR
 Lesão na cartilagem articular até a superfície óssea devido
ao excesso de forças de cisalhamento entre a patela e a
porção distal do fêmur.
 Comum em jovens e adultos.

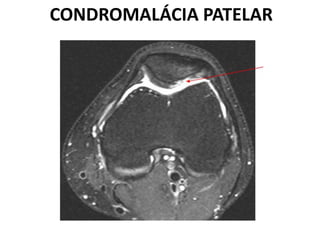

30. CONDROMALÁCIA PATELAR

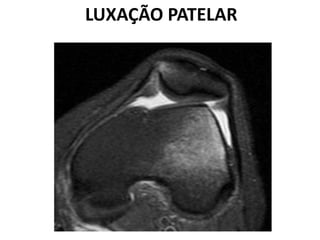

31. LUXAÇÃO PATELAR

32. PROTOCOLO
 SAG DP
 SAG DP FAT
 COR T1
 COR DP FAT
 AX DP FAT
 OBL LCA T2 ou DP FAT
 ***AX DP FAT PATELAR (condropatia patelar)
Pós-Gd: tumor, metástase ou infecção.

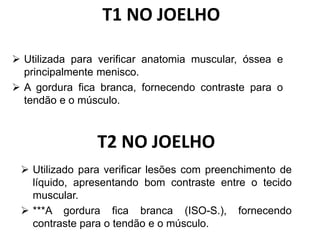

33. T1 NO JOELHO
 Utilizada para verificar anatomia muscular, óssea e
principalmente menisco.
 A gordura fica branca, fornecendo contraste para o
tendão e o músculo.
T2 NO JOELHO
 Utilizado para verificar lesões com preenchimento de
líquido, apresentando bom contraste entre o tecido
muscular.
 ***A gordura fica branca (ISO-S.), fornecendo
contraste para o tendão e o músculo.

34. DENSIDADE DE PRÓTONS

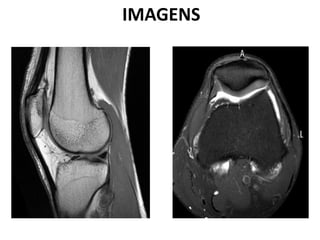

35. IMAGENS

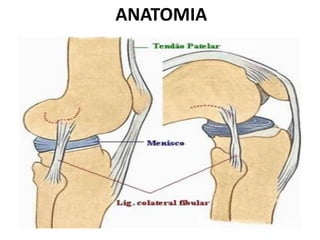

36. ANATOMIA

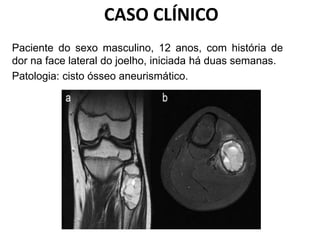

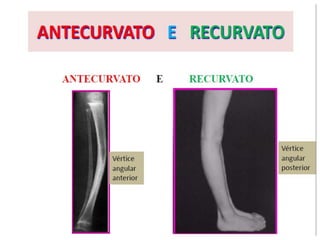

39. CASO CLÍNICO
Paciente do sexo masculino, 12 anos, com história de
dor na face lateral do joelho, iniciada há duas semanas.
Patologia: cisto ósseo aneurismático.

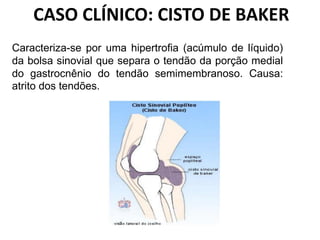

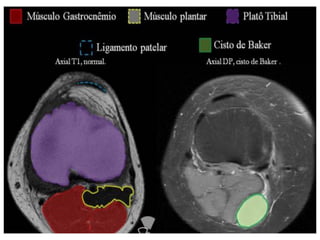

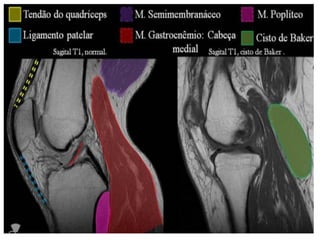

40. CASO CLÍNICO: CISTO DE BAKER
Caracteriza-se por uma hipertrofia (acúmulo de líquido)
da bolsa sinovial que separa o tendão da porção medial
do gastrocnênio do tendão semimembranoso. Causa:
atrito dos tendões.

44. CASO CLÍNICO: EDEMA

45. CASO CLÍNICO: EDEMA

46. CASO CLÍNICO: EDEMA

47. BOA NOITE!!!
