Este documento fornece um resumo de uma ressonância magnética do crânio, descrevendo: 1) As principais capacidades e limitações da RM no estudo do cérebro; 2) Os parâmetros e protocolos utilizados na realização do exame, incluindo diferentes ponderações e sequências; 3) A anatomia topográfica do cérebro em diferentes planos.

1. RM CRÂNIO
Herculys Douglas
Teresina
2015

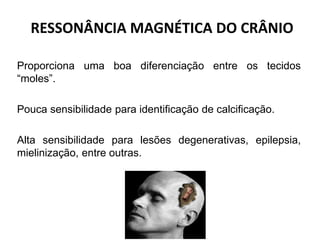

2. RESSONÂNCIA MAGNÉTICA DO CRÂNIO
Proporciona uma boa diferenciação entre os tecidos
“moles”.
Pouca sensibilidade para identificação de calcificação.
Alta sensibilidade para lesões degenerativas, epilepsia,
mielinização, entre outras.

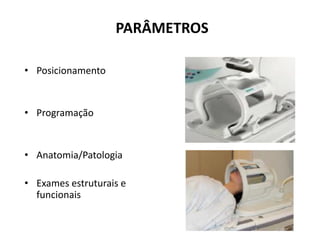

3. PARÂMETROS
• Posicionamento
• Programação
• Anatomia/Patologia
• Exames estruturais e
funcionais

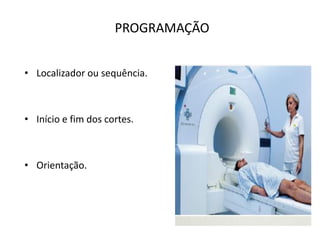

4. PROGRAMAÇÃO
• Localizador ou sequência.
• Início e fim dos cortes.
• Orientação.

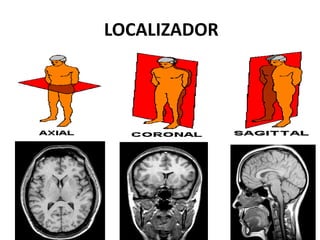

5. LOCALIZADOR

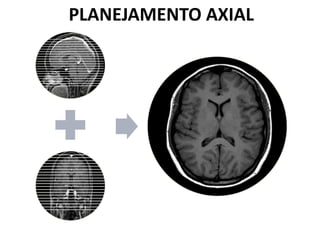

6. PLANEJAMENTO AXIAL

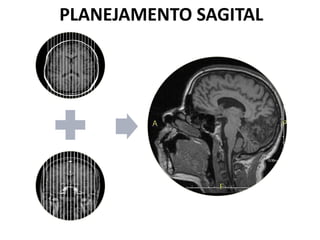

7. PLANEJAMENTO SAGITAL

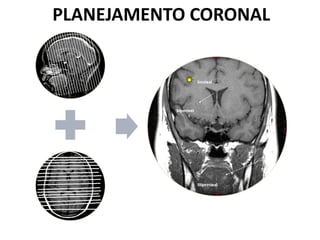

8. PLANEJAMENTO CORONAL

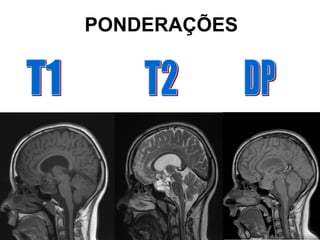

9. PONDERAÇÕES

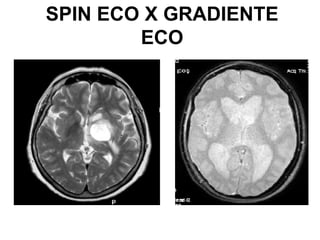

10. SPIN ECO X GRADIENTE
ECO

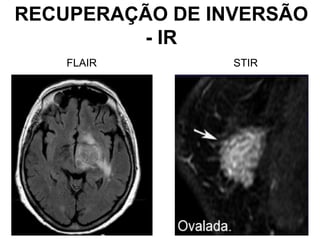

11. RECUPERAÇÃO DE INVERSÃO
- IR
FLAIR STIR

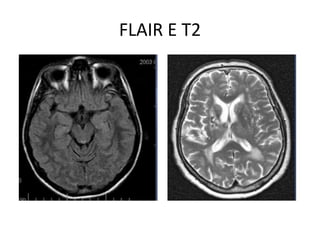

12. FLAIR E T2

13. FLAIR E T1

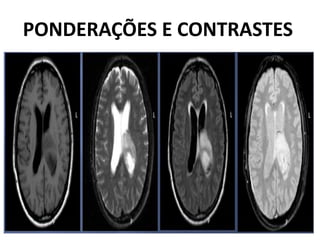

14. PONDERAÇÕES E CONTRASTES

15. PÓS-CONTRASTE EM T1

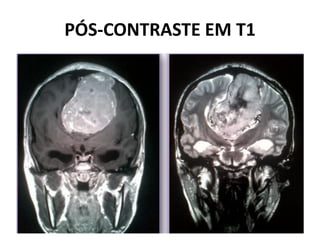

16. PÓS-CONTRASTE EM T1

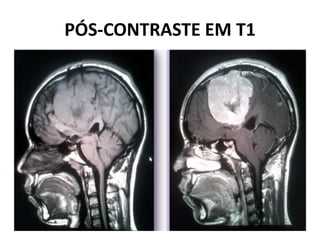

17. PÓS-CONTRASTE EM T1

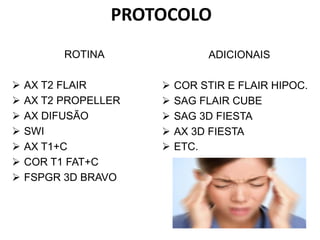

18. PROTOCOLO
ADICIONAIS
 COR STIR E FLAIR HIPOC.
 SAG FLAIR CUBE
 SAG 3D FIESTA
 AX 3D FIESTA
 ETC.
ROTINA
 AX T2 FLAIR
 AX T2 PROPELLER
 AX DIFUSÃO
 SWI
 AX T1+C
 COR T1 FAT+C
 FSPGR 3D BRAVO

19. ANATOMIA TOPOGRÁFICA
Plano sagital

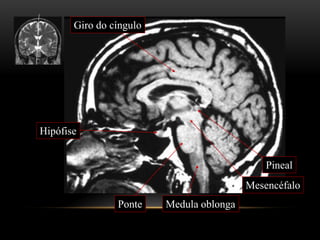

20. Medula oblongaPonte
Mesencéfalo
Hipófise
Giro do cíngulo
Pineal

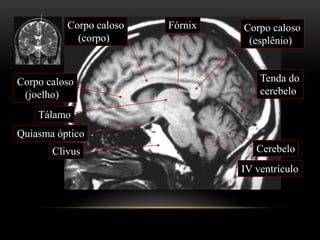

21. Corpo caloso
(corpo)
Quiasma óptico
IV ventrículo
Clivus Cerebelo
Corpo caloso
(esplênio)
Corpo caloso
(joelho)
Fórnix
Tenda do
cerebelo
Tálamo

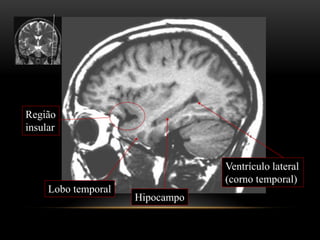

22. Hipocampo
Lobo temporal
Ventrículo lateral
(corno temporal)
Região
insular

23. ANATOMIA TOPOGRÁFICA
Plano axial

24. Hemisfério
cerebelar
Medula oblonga
(bulbo)
Mastóide
Cisterna
magna
a.vertebral
Clivus

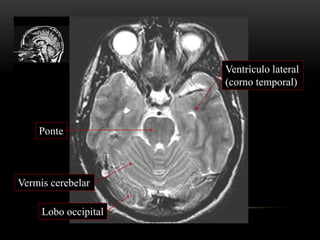

25. Ponte
Ventrículo lateral
(corno temporal)
Lobo occipital
Vermis cerebelar

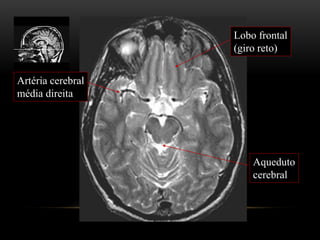

26. Artéria cerebral
média direita
Lobo frontal
(giro reto)
Aqueduto
cerebral

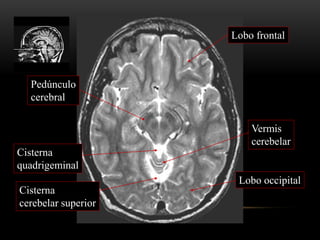

27. Cisterna
cerebelar superior
Pedúnculo
cerebral
Vermis
cerebelar
Lobo occipital
Lobo frontal
Cisterna
quadrigeminal

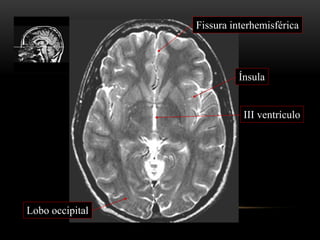

28. III ventrículo
Lobo occipital
Fissura interhemisférica
Ínsula

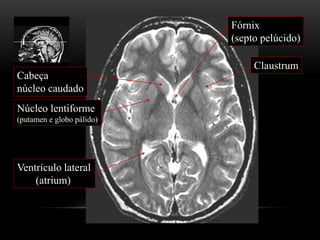

29. Cabeça
núcleo caudado
Núcleo lentiforme
(putamen e globo pálido)
Claustrum
Fórnix
(septo pelúcido)
Ventrículo lateral
(atrium)

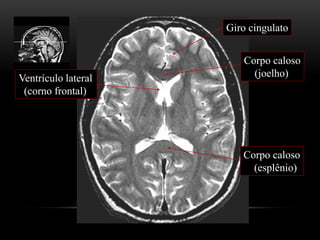

30. Ventrículo lateral
(corno frontal)
Corpo caloso
(joelho)
Corpo caloso
(esplênio)
Giro cingulato

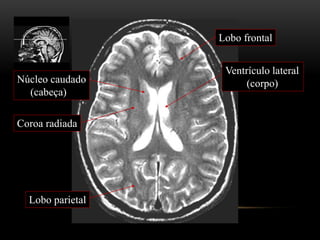

31. Lobo parietal
Lobo frontal
Ventrículo lateral
(corpo)
Coroa radiada
Núcleo caudado
(cabeça)

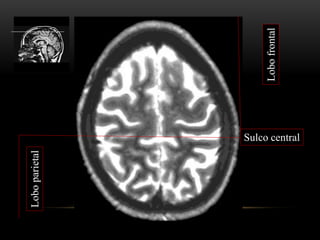

32. Lobofrontal
Loboparietal
Sulco central

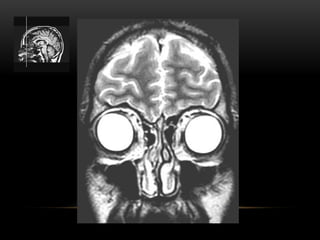

33. ANATOMIA TOPOGRÁFICA
Plano coronal

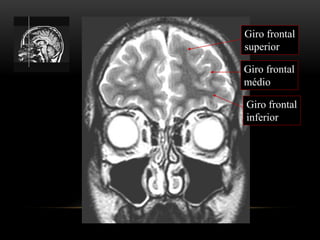

35. Giro frontal
superior
Giro frontal
médio
Giro frontal
inferior

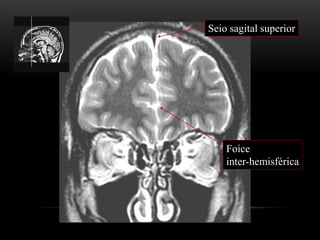

36. Foice
inter-hemisférica
Seio sagital superior

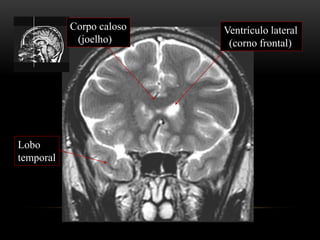

37. Corpo caloso
(joelho)
Ventrículo lateral
(corno frontal)
Lobo
temporal

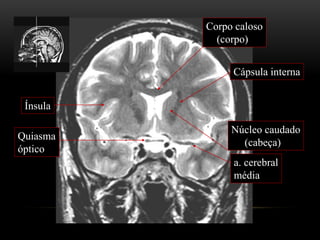

38. Corpo caloso
(corpo)
Quiasma
óptico
Cápsula interna
Núcleo caudado
(cabeça)
Ínsula
a. cerebral
média

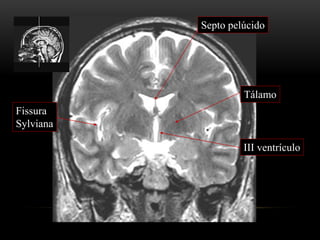

39. III ventrículo
Tálamo
Septo pelúcido
Fissura
Sylviana

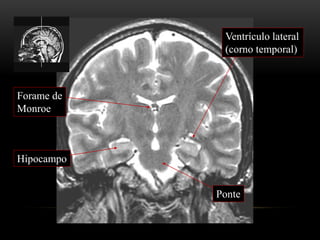

40. Hipocampo
Ventrículo lateral
(corno temporal)
Ponte
Forame de
Monroe

41. Mesencéfalo
Ponte
Medula oblongaHipocampo
Coroa radiada

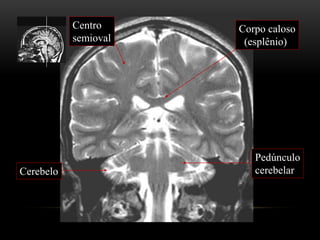

42. Pedúnculo
cerebelarCerebelo
Corpo caloso
(esplênio)
Centro
semioval

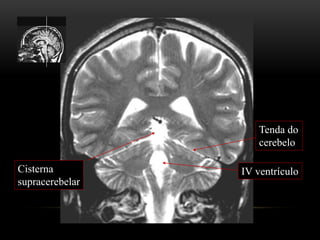

43. Tenda do
cerebelo
Cisterna
supracerebelar
IV ventrículo

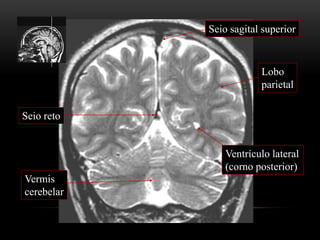

44. Vermis
cerebelar
Lobo
parietal
Seio reto
Seio sagital superior
Ventrículo lateral
(corno posterior)

45. Lobo parietal
Cerebelo
Vermis
Tenda do
cerebelo

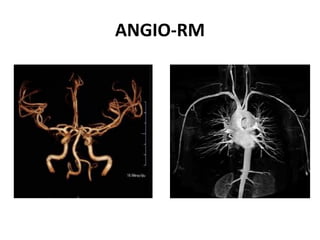

46. ANGIO-RM

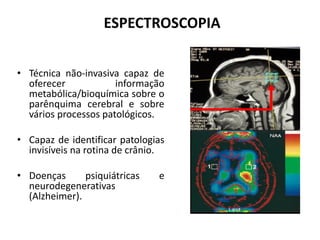

47. ESPECTROSCOPIA
• Técnica não-invasiva capaz de
oferecer informação
metabólica/bioquímica sobre o
parênquima cerebral e sobre
vários processos patológicos.
• Capaz de identificar patologias
invisíveis na rotina de crânio.
• Doenças psiquiátricas e
neurodegenerativas
(Alzheimer).

48. PERFUSÃO
• Estudo da quantidade de
contraste num dado volume de
tecido.
• Estudo da suplementação
sanguínea.
• Gráficos

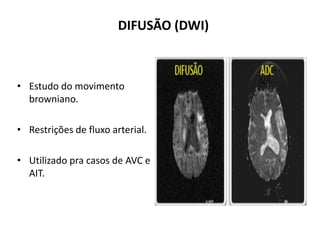

49. DIFUSÃO (DWI)
• Estudo do movimento
browniano.
• Restrições de fluxo arterial.
• Utilizado pra casos de AVC e
AIT.

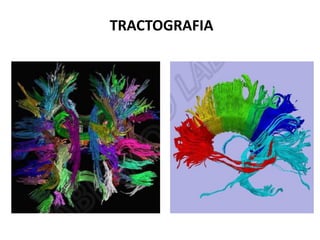

50. TRACTOGRAFIA

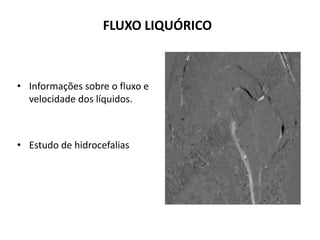

51. FLUXO LIQUÓRICO
• Informações sobre o fluxo e
velocidade dos líquidos.
• Estudo de hidrocefalias

52. HIDROCEFALIA
