RM COLUNA VERTEBRAL

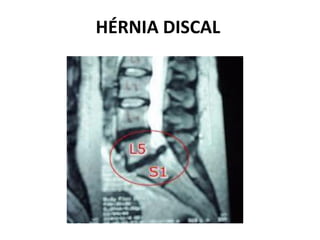

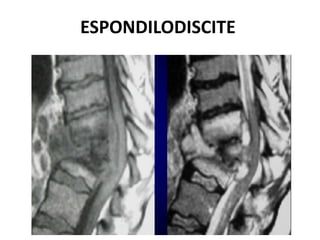

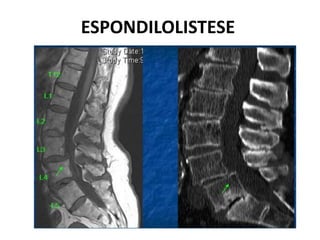

Este documento fornece informações sobre a realização de exames de ressonância magnética da coluna vertebral. Ele discute parâmetros como posicionamento e anatomia, diferentes intensidades de campo, planejamento e sequências de pulsos para obter imagens com contraste adequado. O documento também descreve os protocolos para exames da coluna cervical, torácica e lombar, incluindo possíveis achados patológicos como hérnia de disco, espondilodiscite e espondilolistese.
Mais conteúdo relacionado
Semelhante a RM COLUNA VERTEBRAL
RM COLUNA VERTEBRAL
- 1. RM COLUNA VERTEBRAL HerculysDouglas Teresina 2015

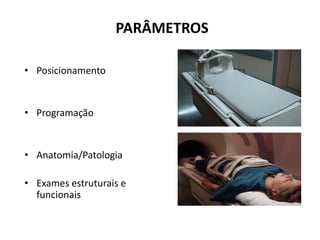

- 3. PARÂMETROS • Posicionamento • Programação •Anatomia/Patologia • Exames estruturais e funcionais

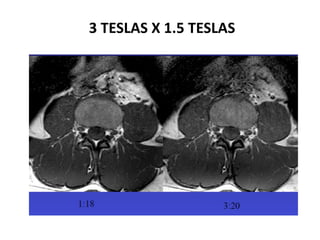

- 4. 3 TESLAS X1.5 TESLAS

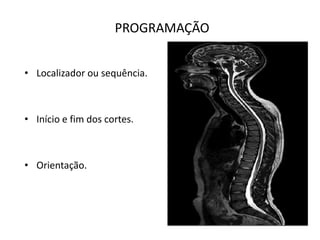

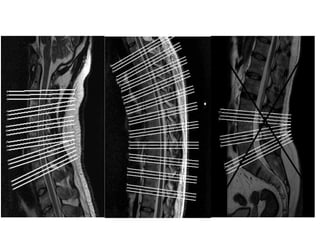

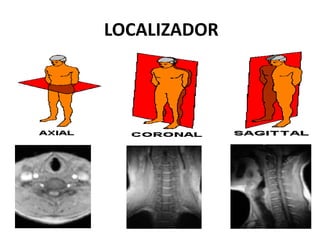

- 5. PROGRAMAÇÃO • Localizador ousequência. • Início e fim dos cortes. • Orientação.
- 7.
- 8.
- 10.
- 12.
- 13.

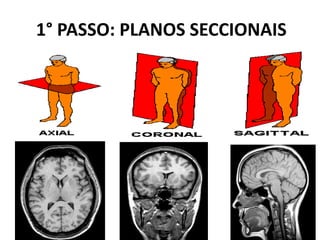

- 15. 1° PASSO: PLANOSSECCIONAIS

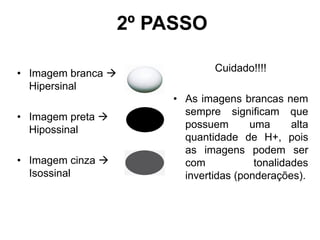

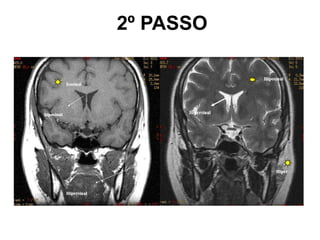

- 16. 2º PASSO • Imagembranca Hipersinal • Imagem preta Hipossinal • Imagem cinza Isossinal Cuidado!!!! • As imagens brancas nem sempre significam que possuem uma alta quantidade de H+, pois as imagens podem ser com tonalidades invertidas (ponderações).
- 17.

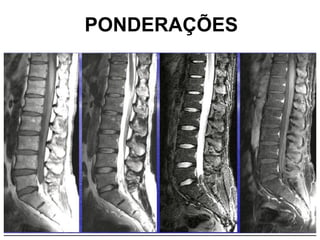

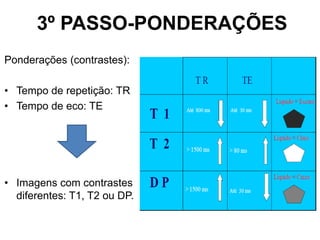

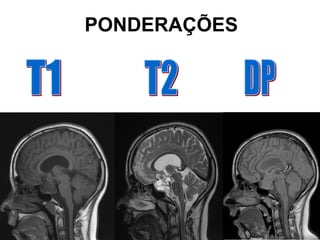

- 18. 3º PASSO-PONDERAÇÕES Ponderações (contrastes): •Tempo de repetição: TR • Tempo de eco: TE • Imagens com contrastes diferentes: T1, T2 ou DP.
- 19.
- 20.

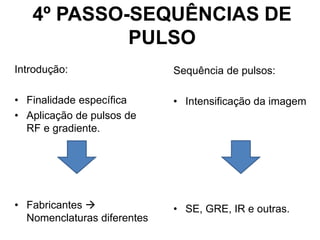

- 21. 4º PASSO-SEQUÊNCIAS DE PULSO Introdução: •Finalidade específica • Aplicação de pulsos de RF e gradiente. • Fabricantes Nomenclaturas diferentes Sequência de pulsos: • Intensificação da imagem • SE, GRE, IR e outras.

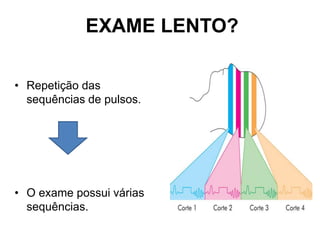

- 22. EXAME LENTO? • Repetiçãodas sequências de pulsos. • O exame possui várias sequências.

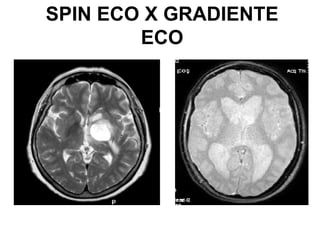

- 23. SPIN ECO XGRADIENTE ECO
- 24.

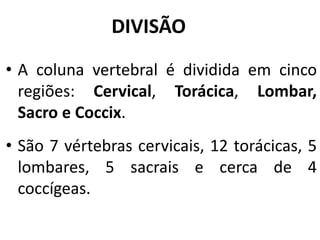

- 25. DIVISÃO • A colunavertebral é dividida em cinco regiões: Cervical, Torácica, Lombar, Sacro e Coccix. • São 7 vértebras cervicais, 12 torácicas, 5 lombares, 5 sacrais e cerca de 4 coccígeas.
- 26.

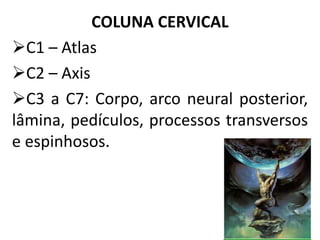

- 27. COLUNA CERVICAL C1 –Atlas C2 – Axis C3 a C7: Corpo, arco neural posterior, lâmina, pedículos, processos transversos e espinhosos.
- 28.
- 33.
- 34.
- 38.

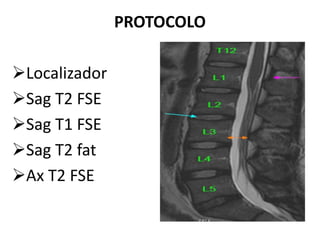

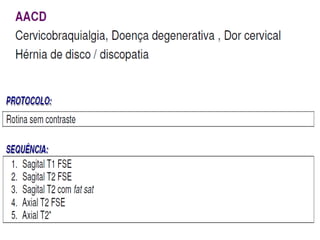

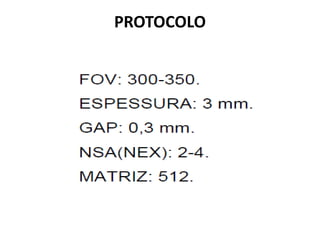

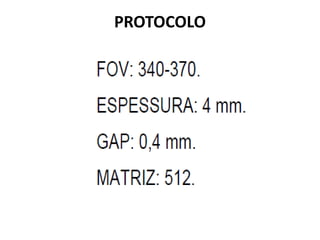

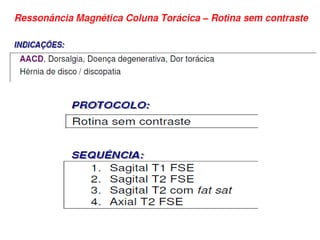

- 39. PROTOCOLO Localizador Sag T2 FSE SagT1 FSE Sag T2 fat Ax T2 FSE
- 40.
- 43.
- 44.
- 45.
- 46.
- 47.
- 48.
- 49.
- 50.
- 51.
- 52.
- 53.
- 55.
