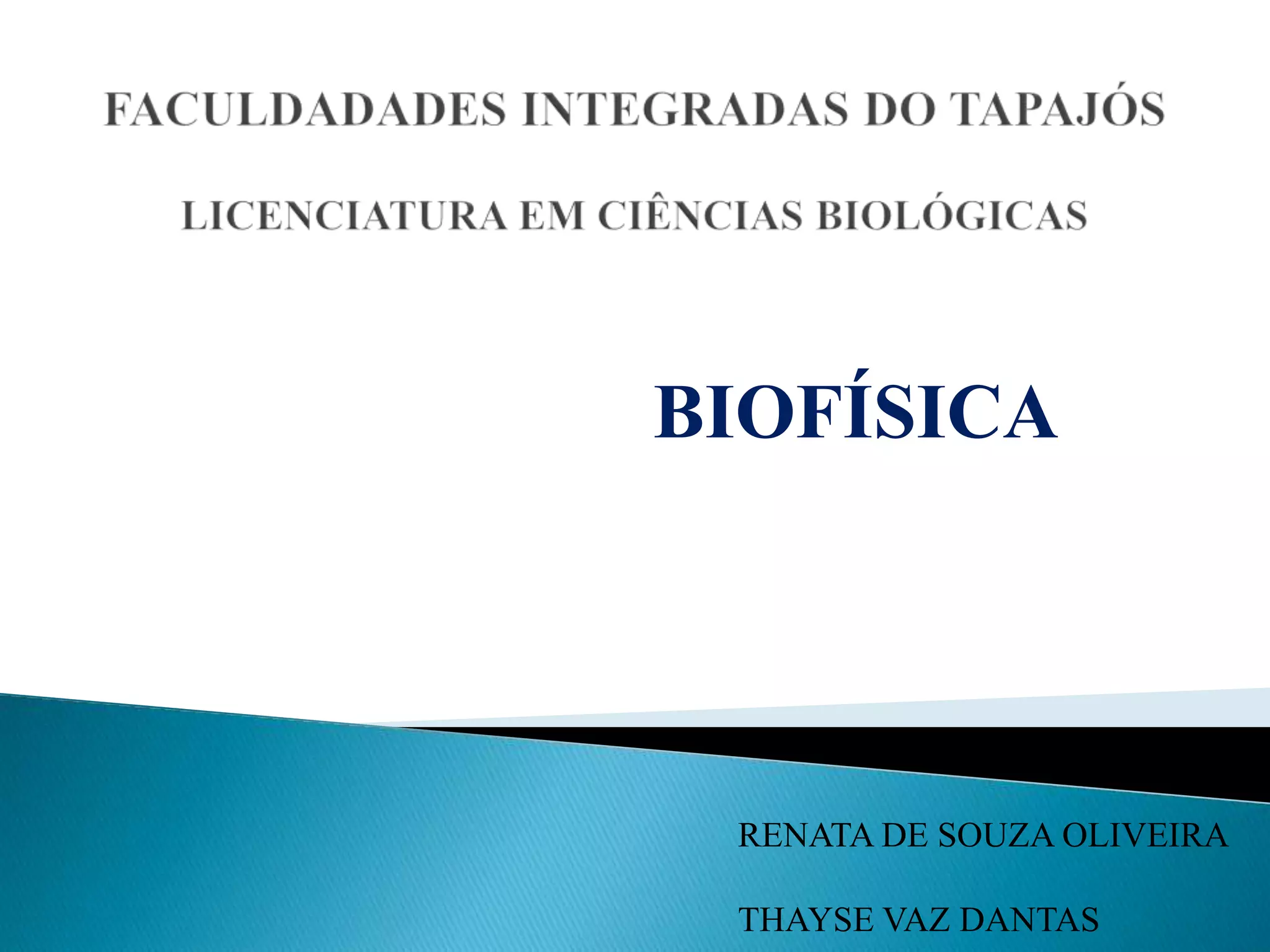

RESSONÂNCIA MAGNÉTICA NUCLEAR

BIOFÍSICA
RENATA DE SOUZA OLIVEIRA
THAYSE VAZ DANTAS

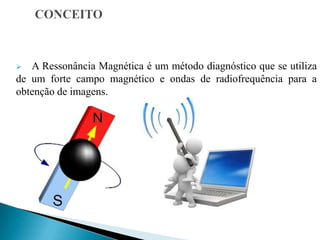

 A Ressonância Magnética é um método diagnóstico que se utiliza
de um forte campo magnético e ondas de radiofrequência para a
obtenção de imagens.

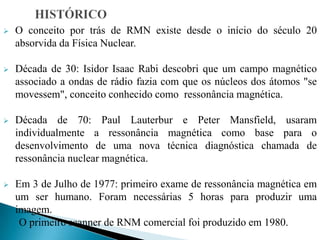

 O conceito por trás de RMN existe desde o início do século 20
absorvida da Física Nuclear.
 Década de 30: Isidor Isaac Rabi descobri que um campo magnético
associado a ondas de rádio fazia com que os núcleos dos átomos "se
movessem", conceito conhecido como ressonância magnética.
 Década de 70: Paul Lauterbur e Peter Mansfield, usaram
individualmente a ressonância magnética como base para o
desenvolvimento de uma nova técnica diagnóstica chamada de
ressonância nuclear magnética.
 Em 3 de Julho de 1977: primeiro exame de ressonância magnética em
um ser humano. Foram necessárias 5 horas para produzir uma
imagem.
O primeiro scanner de RNM comercial foi produzido em 1980.

 Um cubo gigante.

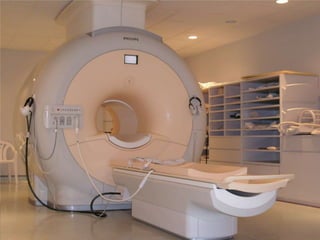

 O cubo de um aparelho comum deve
ter 2 m de altura x 2 m de largura x
3 m de comprimento.
 Há um tubo horizontal que atravessa
o magneto (ímã) da parte dianteira
até a traseira. Esse tubo é uma
espécie de vão do magneto.
 Existe no interior do aparelho um
botão próprio para poder comunicar
com os profissionais de saúde.
 O aparelho tem luz e ar durante todo
o exame e é normal fazer um
barulho como se estivessem a bater.

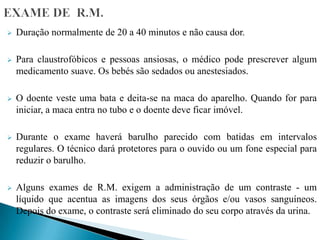

 Duração normalmente de 20 a 40 minutos e não causa dor.
 Para claustrofóbicos e pessoas ansiosas, o médico pode prescrever algum
medicamento suave. Os bebés são sedados ou anestesiados.
 O doente veste uma bata e deita-se na maca do aparelho. Quando for para
iniciar, a maca entra no tubo e o doente deve ficar imóvel.
 Durante o exame haverá barulho parecido com batidas em intervalos
regulares. O técnico dará protetores para o ouvido ou um fone especial para
reduzir o barulho.
 Alguns exames de R.M. exigem a administração de um contraste - um
líquido que acentua as imagens dos seus órgãos e/ou vasos sanguíneos.
Depois do exame, o contraste será eliminado do seu corpo através da urina.

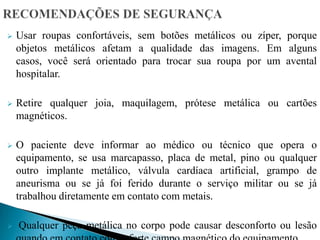

 Usar roupas confortáveis, sem botões metálicos ou zíper, porque
objetos metálicos afetam a qualidade das imagens. Em alguns
casos, você será orientado para trocar sua roupa por um avental
hospitalar.
 Retire qualquer joia, maquilagem, prótese metálica ou cartões
magnéticos.
 O paciente deve informar ao médico ou técnico que opera o
equipamento, se usa marcapasso, placa de metal, pino ou qualquer
outro implante metálico, válvula cardíaca artificial, grampo de
aneurisma ou se já foi ferido durante o serviço militar ou se já
trabalhou diretamente em contato com metais.
 Qualquer peça metálica no corpo pode causar desconforto ou lesão

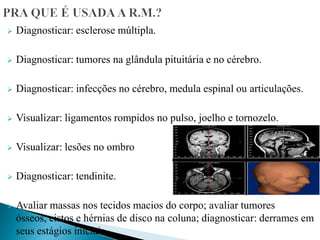

 Diagnosticar: esclerose múltipla.
 Diagnosticar: tumores na glândula pituitária e no cérebro.
 Diagnosticar: infecções no cérebro, medula espinal ou articulações.
 Visualizar: ligamentos rompidos no pulso, joelho e tornozelo.
 Visualizar: lesões no ombro
 Diagnosticar: tendinite.
 Avaliar massas nos tecidos macios do corpo; avaliar tumores
ósseos, cistos e hérnias de disco na coluna; diagnosticar: derrames em
seus estágios iniciais.

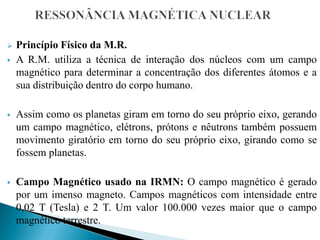

 Princípio Físico da M.R.
 A R.M. utiliza a técnica de interação dos núcleos com um campo
magnético para determinar a concentração dos diferentes átomos e a
sua distribuição dentro do corpo humano.
 Assim como os planetas giram em torno do seu próprio eixo, gerando
um campo magnético, elétrons, prótons e nêutrons também possuem
movimento giratório em torno do seu próprio eixo, girando como se
fossem planetas.
 Campo Magnético usado na IRMN: O campo magnético é gerado
por um imenso magneto. Campos magnéticos com intensidade entre
0,02 T (Tesla) e 2 T. Um valor 100.000 vezes maior que o campo
magnético terrestre.

 Princípio Físico da M.R.

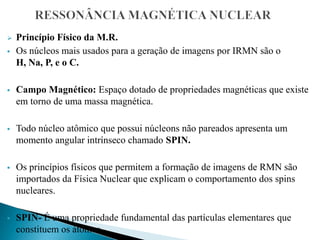

 Os núcleos mais usados para a geração de imagens por IRMN são o
H, Na, P, e o C.
 Campo Magnético: Espaço dotado de propriedades magnéticas que existe
em torno de uma massa magnética.
 Todo núcleo atômico que possui núcleons não pareados apresenta um
momento angular intrínseco chamado SPIN.
 Os princípios físicos que permitem a formação de imagens de RMN são
importados da Física Nuclear que explicam o comportamento dos spins
nucleares.
 SPIN- É uma propriedade fundamental das partículas elementares que
constituem os átomos.

 Princípios físicos para obtenção de Imagem por RMN.

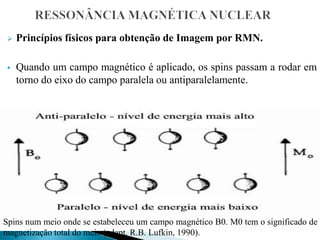

 Quando um campo magnético é aplicado, os spins passam a rodar em
torno do eixo do campo paralela ou antiparalelamente.
Spins num meio onde se estabeleceu um campo magnético B0. M0 tem o significado de
magnetização total do meio (adapt. R.B. Lufkin, 1990).

 Princípios físicos para obtenção de Imagem por RMN.
 Uma população de núcleos submetida a uma campo magnético
externo forte (B0) tem seus dipolos orientados mas os núcleos
apresentam um movimento de precessão cuja frequência é chamada
de frequência de Larmor que cresce a medida que cresce a intensidade
do campo magnético externo (B0).

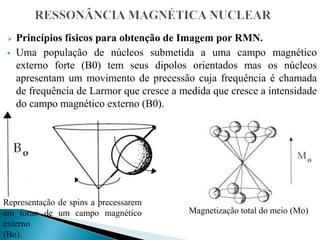

Representação de spins a precessarem
em torno de um campo magnético
externo
(Bo).
Magnetização total do meio (Mo)

 Obtenção de Imagem por RMN.

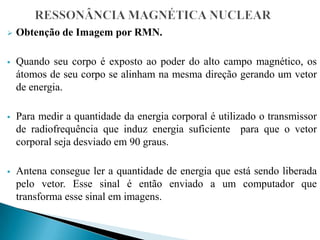

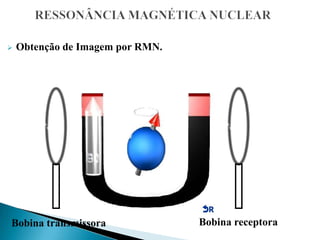

 Quando seu corpo é exposto ao poder do alto campo magnético, os
átomos de seu corpo se alinham na mesma direção gerando um vetor
de energia.

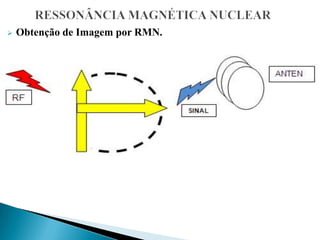

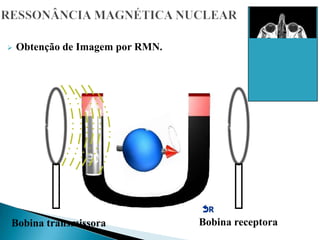

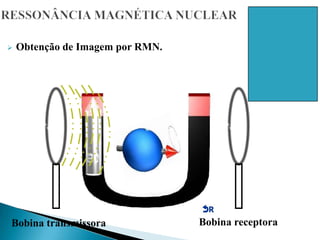

 Para medir a quantidade da energia corporal é utilizado o transmissor
de radiofrequência que induz energia suficiente para que o vetor
corporal seja desviado em 90 graus.

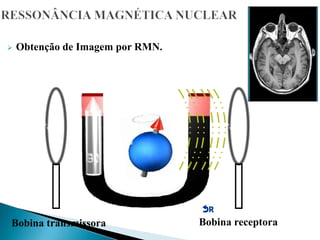

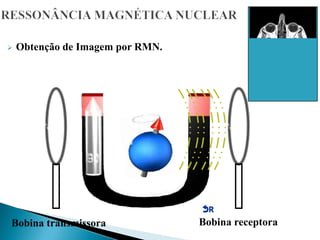

 Antena consegue ler a quantidade de energia que está sendo liberada
pelo vetor. Esse sinal é então enviado a um computador que
transforma esse sinal em imagens.

Bobina transmissora Bobina receptora

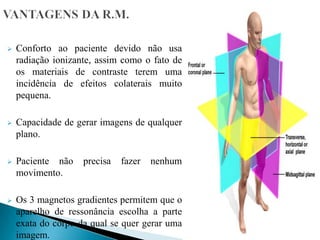

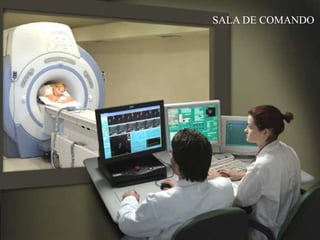

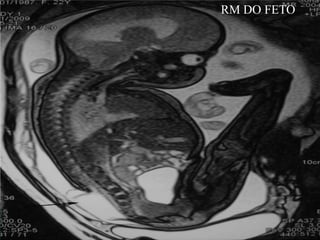

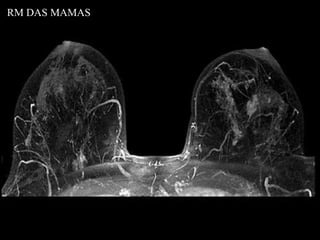

 Conforto ao paciente devido não usa
radiação ionizante, assim como o fato de
os materiais de contraste terem uma
incidência de efeitos colaterais muito
pequena.
 Capacidade de gerar imagens de qualquer
plano.
 Paciente não precisa fazer nenhum
movimento.
 Os 3 magnetos gradientes permitem que o
aparelho de ressonância escolha a parte
exata do corpo da qual se quer gerar uma
imagem.

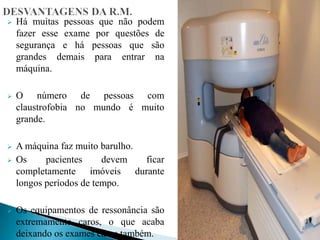

 Há muitas pessoas que não podem
fazer esse exame por questões de
segurança e há pessoas que são
grandes demais para entrar na
máquina.
 O número de pessoas com
claustrofobia no mundo é muito
grande.
 A máquina faz muito barulho.
 Os pacientes devem ficar
completamente imóveis durante
longos períodos de tempo.
 Os equipamentos de ressonância são
extremamente caros, o que acaba
deixando os exames caros também.

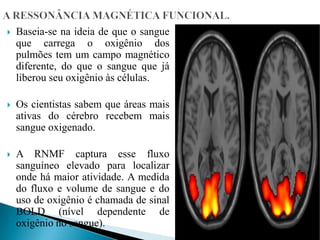

 Baseia-se na ideia de que o sangue
que carrega o oxigênio dos
pulmões tem um campo magnético
diferente, do que o sangue que já
liberou seu oxigênio às células.
 Os cientistas sabem que áreas mais
ativas do cérebro recebem mais
sangue oxigenado.
 A RNMF captura esse fluxo
sanguíneo elevado para localizar
onde há maior atividade. A medida
do fluxo e volume de sangue e do
uso de oxigênio é chamada de sinal
BOLD (nível dependente de
oxigênio no sangue).

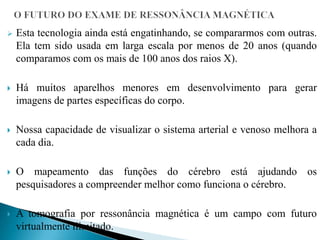

 Esta tecnologia ainda está engatinhando, se compararmos com outras.
Ela tem sido usada em larga escala por menos de 20 anos (quando
comparamos com os mais de 100 anos dos raios X).
 Há muitos aparelhos menores em desenvolvimento para gerar
imagens de partes específicas do corpo.
 Nossa capacidade de visualizar o sistema arterial e venoso melhora a
cada dia.
 O mapeamento das funções do cérebro está ajudando os
pesquisadores a compreender melhor como funciona o cérebro.
 A tomografia por ressonância magnética é um campo com futuro
virtualmente ilimitado.

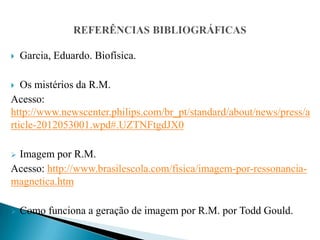

 Garcia, Eduardo. Biofísica.
 Os mistérios da R.M.
Acesso:
http://www.newscenter.philips.com/br_pt/standard/about/news/press/a
rticle-2012053001.wpd#.UZTNFtgdJX0
 Imagem por R.M.
Acesso: http://www.brasilescola.com/fisica/imagem-por-ressonancia-
magnetica.htm
 Como funciona a geração de imagem por R.M. por Todd Gould.
