O documento resume os principais componentes de hardware de um computador, incluindo a placa-mãe, periféricos de entrada e saída e barramentos. Também fornece dicas para escolher esses componentes ao adquirir ou atualizar um sistema de TI.

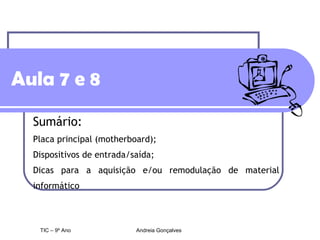

1. Aula 7 e 8 Sumário: Placa principal (motherboard); Dispositivos de entrada/saída; Dicas para a aquisição e/ou remodulação de material informático TIC – 9º Ano Andreia Gonçalves

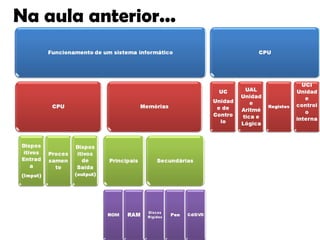

2. Na aula anterior...

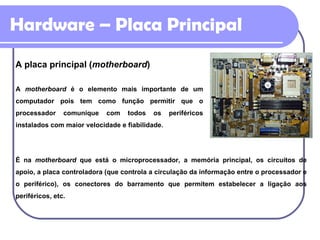

3. Hardware – Placa Principal A placa principal ( motherboard ) A motherboard é o elemento mais importante de um computador pois tem como função permitir que o processador comunique com todos os periféricos instalados com maior velocidade e fiabilidade. É na motherboard que está o microprocessador, a memória principal, os circuitos de apoio, a placa controladora (que controla a circulação da informação entre o processador e o periférico), os conectores do barramento que permitem estabelecer a ligação aos periféricos, etc.

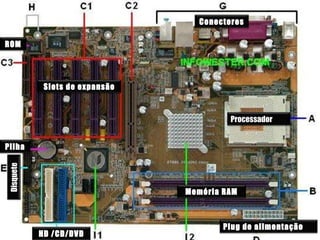

4. Hardware – Placa Principal Processador Memória RAM Slots de expansão Plug de alimentação HD /CD/DVD Disquete ROM Pilha Conectores

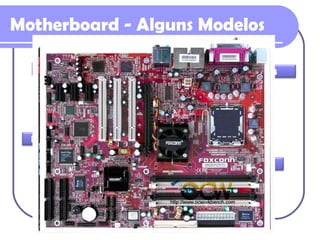

5. Motherboard - Alguns Modelos ECS Asus Abit Gigabyte Soyo PC Chips MSI Intel

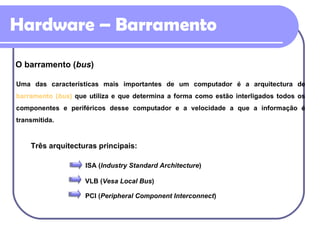

6. Hardware – Barramento O barramento ( bus ) Uma das características mais importantes de um computador é a arquitectura de barramento ( bus ) que utiliza e que determina a forma como estão interligados todos os componentes e periféricos desse computador e a velocidade a que a informação é transmitida. Três arquitecturas principais: ISA ( Industry Standard Architecture ) VLB ( Vesa Local Bus ) PCI ( Peripheral Component Interconnect )

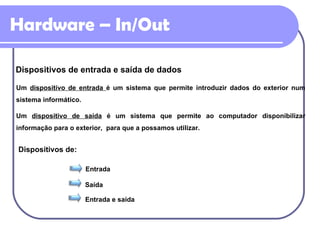

7. Hardware – In/Out Dispositivos de entrada e saída de dados Entrada Saída Entrada e saída Um dispositivo de entrada é um sistema que permite introduzir dados do exterior num sistema informático. Um dispositivo de saída é um sistema que permite ao computador disponibilizar informação para o exterior, para que a possamos utilizar. Dispositivos de:

8. Hardware – Input Dispositivos de entrada Os dispositivos ou periféricos de entrada convertem a informação introduzida pelo utilizador em sequências próprias de bits, capazes de serem interpretados pelo processador. Teclado Rato Scanner Leitor de código de barras Joystick Câmara digital

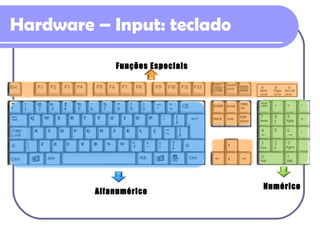

9. Hardware – Input: teclado Numérico Alfanumérico Funções Especiais

10. Hardware – Imput: teclado

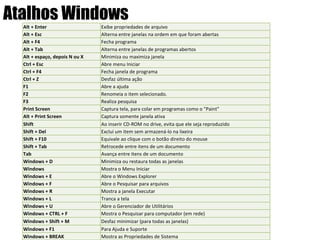

11. Atalhos Windows Alt + Enter Exibe propriedades de arquivo Alt + Esc Alterna entre janelas na ordem em que foram abertas Alt + F4 Fecha programa Alt + Tab Alterna entre janelas de programas abertos Alt + espaço, depois N ou X Minimiza ou maximiza janela Ctrl + Esc Abre menu Iniciar Ctrl + F4 Fecha janela de programa Ctrl + Z Desfaz última ação F1 Abre a ajuda F2 Renomeia o item selecionado. F3 Realiza pesquisa Print Screen Captura tela, para colar em programas como o "Paint" Alt + Print Screen Captura somente janela ativa Shift Ao inserir CD-ROM no drive, evita que ele seja reproduzido automaticamente Shift + Del Exclui um item sem armazená-lo na lixeira Shift + F10 Equivale ao clique com o botão direito do mouse Shift + Tab Retrocede entre itens de um documento Tab Avança entre itens de um documento Windows + D Minimiza ou restaura todas as janelas Windows Mostra o Menu Iniciar Windows + E Abre o Windows Explorer Windows + F Abre o Pesquisar para arquivos Windows + R Mostra a janela Executar Windows + L Tranca a tela Windows + U Abre o Gerenciador de Utilitários Windows + CTRL + F Mostra o Pesquisar para computador (em rede) Windows + Shift + M Desfaz minimizar (para todas as janelas) Windows + F1 Para Ajuda e Suporte Windows + BREAK Mostra as Propriedades de Sistema

12. Aplicações Windows Atalhos Internet Explorer Ctrl + F4 para fechar documentos Ctrl + F12 para abrir documentos F12 para abrir o "salvar como" Ctr + TAB para alternar entre documentos, como no excel, imaging ou photoeditor, por exemplo (não funciona no Word) seta para cima ou para baixo Na janela de organizar favoritos - move item para cima ou para baixo. Alt + seta para a direita Avança para página seguinte Backspace ou Alt + seta para a esquerda Volta para página anterior Alt + Home Abre página inicial do Internet Explorer Ctrl + B Abre janela para organizar Favoritos Ctrl + D Adiciona página à pasta Favoritos Ctrl + F Localiza palavra na página Ctrl + H Ativa barra com histórico na lateral da janela Ctrl + I Ativa barra com sites favoritos na lateral da janela Ctrl + N Abre nova janela do navegador Ctr + O ou L Abre campo para digitar e ir a nova página da rede ou abrir arquivo Ctrl + Enter Adiciona http://www. Antes e .com depois de palavra digitada na barra de endereços Ctrl + setas para a esquerda ou para a direita Na barra de endereços - move o cursor para a esquerda ou para a direita da quebra lógica anterior ou seguinte: ponto, barra ou dois pontos Esc Interrompe a transmissão de uma página quando está sendo carregada ou a música de fundo quando existe e a página já está carregada F4 Exibe histórico da barra de endereços F5 Atualiza página recarregando-a F6 Alterna entre frames de uma página e barra de endereços. F11 Alterna entre visualização normal e tela cheia

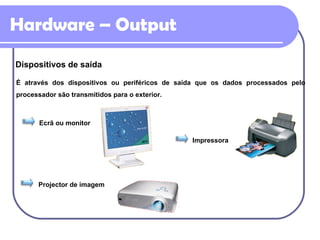

13. Hardware – Output Dispositivos de saída É através dos dispositivos ou periféricos de saída que os dados processados pelo processador são transmitidos para o exterior. Ecrã ou monitor Impressora Projector de imagem

14. Hardware – Output Ecrã ou Monitor CRT (Monitores de Raios Catódicos) LCD (Monitores de Cristais Liquidos) Tamanhos 15, 17, 19, 21 polegadas (2.54 cm). Resolução Pixel CGA, EGA, VGA, SVGA

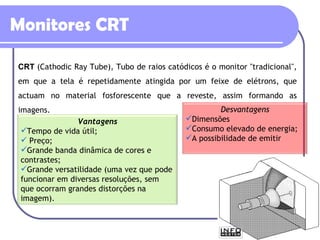

15. Monitores CRT CRT (Cathodic Ray Tube), Tubo de raios catódicos é o monitor "tradicional", em que a tela é repetidamente atingida por um feixe de elétrons, que actuam no material fosforescente que a reveste, assim formando as imagens. Vantagens Tempo de vida útil; Preço; Grande banda dinâmica de cores e contrastes; Grande versatilidade (uma vez que pode funcionar em diversas resoluções, sem que ocorram grandes distorções na imagem). Desvantagens Dimensões Consumo elevado de energia; A possibilidade de emitir

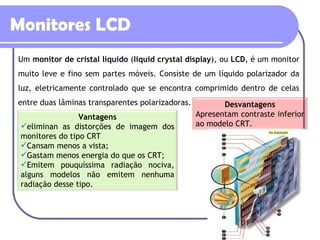

16. Monitores LCD Um monitor de cristal líquido ( liquid crystal display ), ou LCD , é um monitor muito leve e fino sem partes móveis. Consiste de um líquido polarizador da luz, eletricamente controlado que se encontra comprimido dentro de celas entre duas lâminas transparentes polarizadoras. Desvantagens Apresentam contraste inferior ao modelo CRT. Vantagens eliminan as distorções de imagem dos monitores do tipo CRT Cansam menos a vista; Gastam menos energia do que os CRT; Emitem pouquíssima radiação nociva, alguns modelos não emitem nenhuma radiação desse tipo.

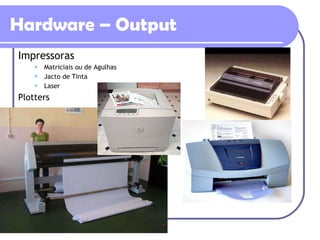

17. Hardware – Output Impressoras Matriciais ou de Agulhas Jacto de Tinta Laser Plotters

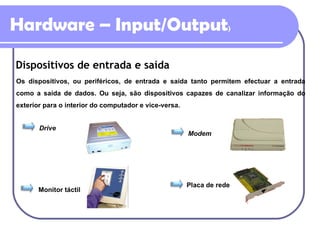

18. Hardware – Input/Output ) Dispositivos de entrada e saída Os dispositivos, ou periféricos, de entrada e saída tanto permitem efectuar a entrada como a saída de dados. Ou seja, são dispositivos capazes de canalizar informação do exterior para o interior do computador e vice-versa. Drive Modem Monitor táctil Placa de rede

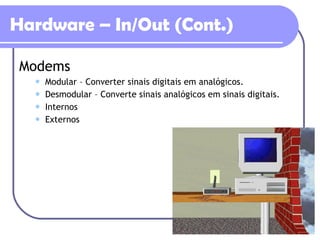

19. Hardware – In/Out (Cont.) Modems Modular – Converter sinais digitais em analógicos. Desmodular – Converte sinais analógicos em sinais digitais. Internos Externos

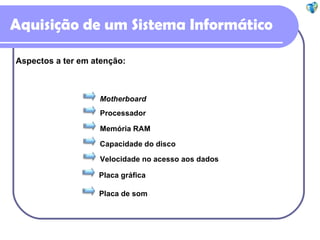

20. Aquisição de um Sistema Informático Aspectos a ter em atenção: Motherboard Processador Memória RAM Capacidade do disco Velocidade no acesso aos dados Placa gráfica Placa de som

21. Hoje aprendi...

22. Próxima aula… Ambiente Gráfico
