O documento descreve a evolução dos hard disks (HDs) desde o primeiro modelo de 5MB lançado pela IBM em 1956, que pesava uma tonelada, até os modelos atuais SATA, mais rápidos e com cabos mais finos. Também explica as unidades de medida do armazenamento digital e os principais tipos de interface para HDs: IDE, PATA e SATA.

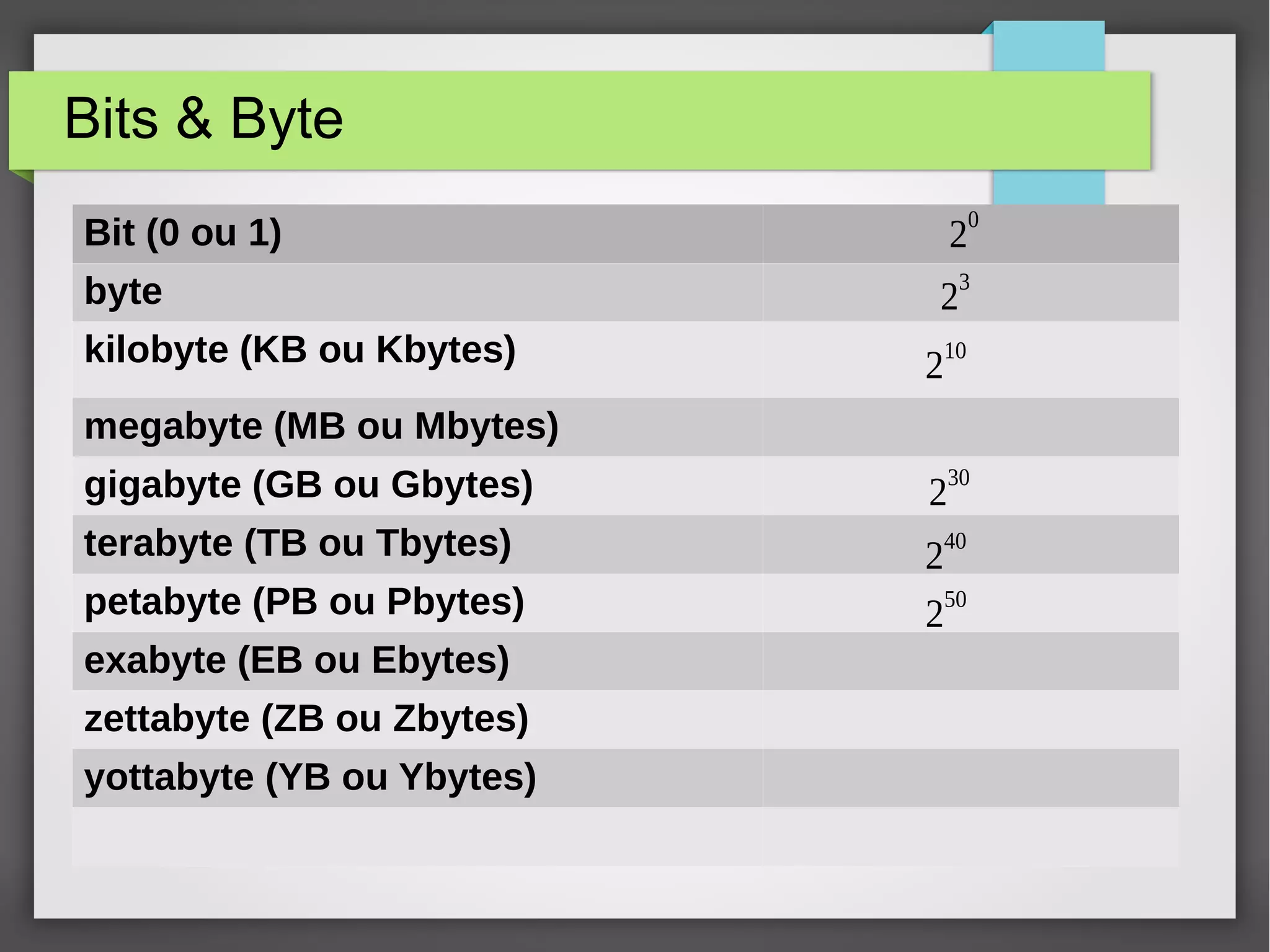

1. Bits & Byte
Bit (0 ou 1)
byte
kilobyte (KB ou Kbytes)
megabyte (MB ou Mbytes)
gigabyte (GB ou Gbytes)
terabyte (TB ou Tbytes)
petabyte (PB ou Pbytes)
exabyte (EB ou Ebytes)
zettabyte (ZB ou Zbytes)
yottabyte (YB ou Ybytes)
2
50
2
40
2
30
2
10
2
3
2
0

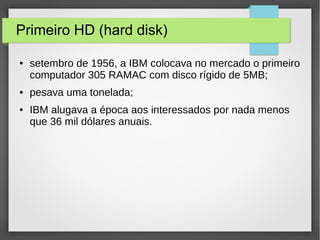

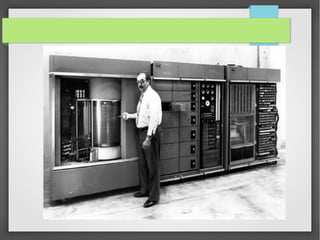

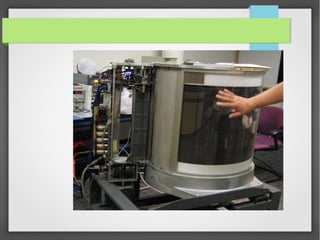

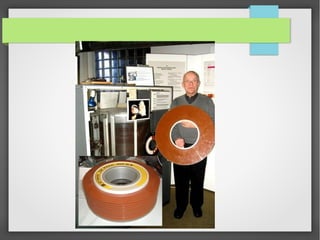

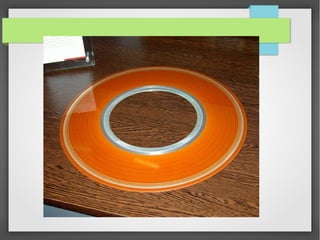

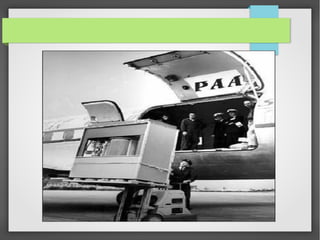

2. Primeiro HD (hard disk)

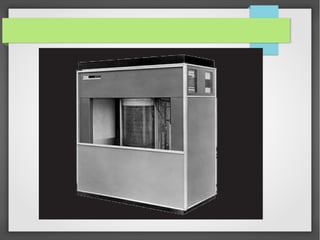

● setembro de 1956, a IBM colocava no mercado o primeiro
computador 305 RAMAC com disco rígido de 5MB;
● pesava uma tonelada;
● IBM alugava a época aos interessados por nada menos
que 36 mil dólares anuais.

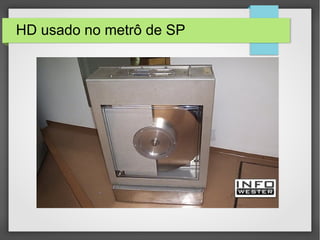

9. HD usado no metrô de SP

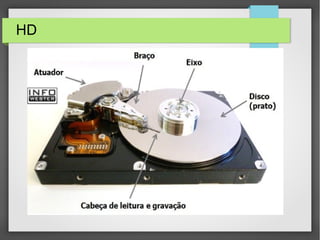

10. HD

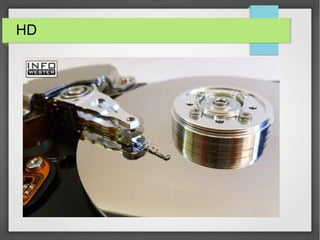

11. HD

12. Atuador

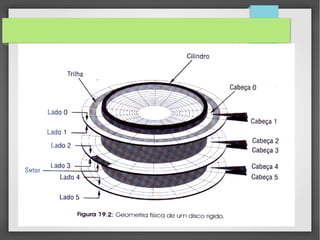

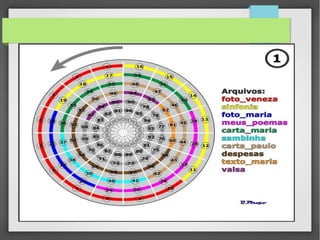

13. Geometria do HD

16. ●DMA e UDMA
● DMA - Direct Memory Access;
● UDMA 33 transmissão de dados em até 33 MB/s;
● UDMA 66;
● UDMA 133;

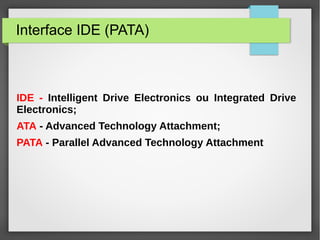

17. Interface IDE (PATA)
IDE - Intelligent Drive Electronics ou Integrated Drive
Electronics;
ATA - Advanced Technology Attachment;
PATA - Parallel Advanced Technology Attachment

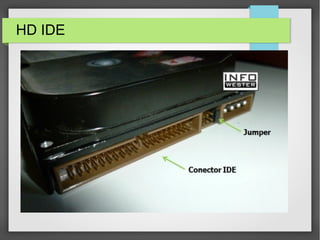

18. HD IDE

19. Cabo IDE

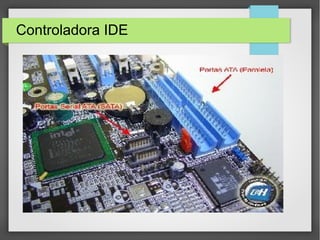

20. Controladora IDE

21. Cabo IDE

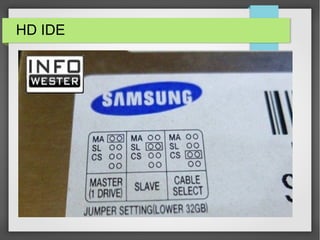

22. HD IDE

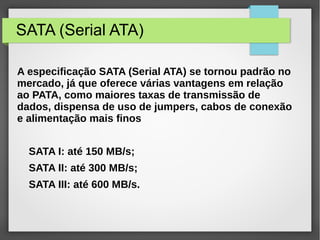

23. SATA (Serial ATA)
A especificação SATA (Serial ATA) se tornou padrão no
mercado, já que oferece várias vantagens em relação
ao PATA, como maiores taxas de transmissão de
dados, dispensa de uso de jumpers, cabos de conexão
e alimentação mais finos
SATA I: até 150 MB/s;
SATA II: até 300 MB/s;
SATA III: até 600 MB/s.

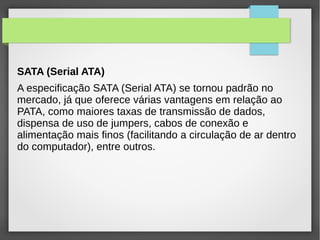

24. SATA (Serial ATA)
A especificação SATA (Serial ATA) se tornou padrão no
mercado, já que oferece várias vantagens em relação ao
PATA, como maiores taxas de transmissão de dados,
dispensa de uso de jumpers, cabos de conexão e
alimentação mais finos (facilitando a circulação de ar dentro
do computador), entre outros.

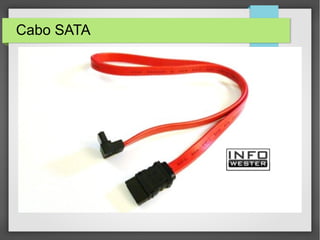

25. Cabo SATA

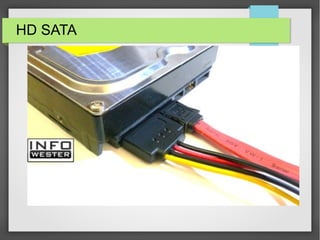

26. HD SATA

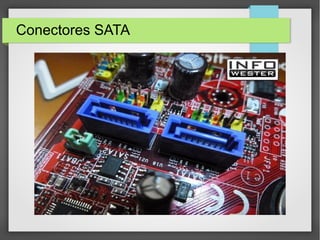

27. Conectores SATA
