A motherboard é o componente central de um computador que interliga os principais componentes. Ela inclui o processador, memória RAM, slots de expansão para placas de vídeo e som, e portas USB e série. O documento discute os formatos AT e ATX de motherboards e os aspectos a considerar na compra, como tipo de processador e memória suportados.

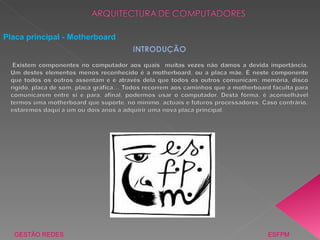

1. GESTÃO REDES ESFPM Placa principal - Motherboard

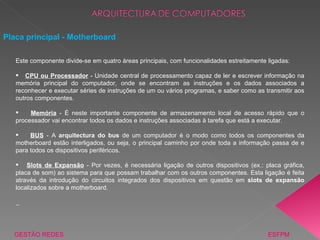

2. GESTÃO REDES ESFPM Este componente divide-se em quatro áreas principais, com funcionalidades estreitamente ligadas: CPU ou Processador - Unidade central de processamento capaz de ler e escrever informação na memória principal do computador, onde se encontram as instruções e os dados associados a reconhecer e executar séries de instruções de um ou vários programas, e saber como as transmitir aos outros componentes. Memória - É neste importante componente de armazenamento local de acesso rápido que o processador vai encontrar todos os dados e instruções associadas à tarefa que está a executar. BUS - A arquitectura do bus de um computador é o modo como todos os componentes da motherboard estão interligados, ou seja, o principal caminho por onde toda a informação passa de e para todos os dispositivos periféricos. Slots de Expansão - Por vezes, é necessária ligação de outros dispositivos (ex.: placa gráfica, placa de som) ao sistema para que possam trabalhar com os outros componentes. Esta ligação é feita através da introdução do circuitos integrados dos dispositivos em questão em slots de expansão localizados sobre a motherboard. Placa principal - Motherboard

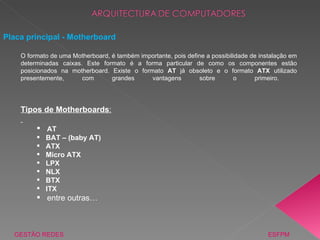

3. GESTÃO REDES ESFPM Placa principal - Motherboard Tipos de Motherboards : AT BAT – (baby AT) ATX Micro ATX LPX NLX BTX ITX entre outras… O formato de uma Motherboard, é também importante, pois define a possibilidade de instalação em determinadas caixas. Este formato é a forma particular de como os componentes estão posicionados na motherboard. Existe o formato AT já obsoleto e o formato ATX utilizado presentemente, com grandes vantagens sobre o primeiro.

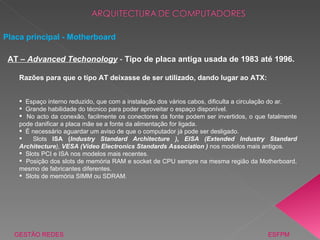

4. GESTÃO REDES ESFPM Placa principal - Motherboard AT – Advanced Techonology - Tipo de placa antiga usada de 1983 até 1996. Razões para que o tipo AT deixasse de ser utilizado, dando lugar ao ATX: Espaço interno reduzido, que com a instalação dos vários cabos, dificulta a circulação do ar. Grande habilidade do técnico para poder aproveitar o espaço disponível. No acto da conexão, facilmente os conectores da fonte podem ser invertidos, o que fatalmente pode danificar a placa mãe se a fonte da alimentação for ligada. É necessário aguardar um aviso de que o computador já pode ser desligado. Slots ISA ( Industry Standard Architecture ), EISA (Extended Industry Standard Architecture ), VESA (Vídeo Electronics Standards Association ) nos modelos mais antigos. Slots PCI e ISA nos modelos mais recentes. Posição dos slots de memória RAM e socket de CPU sempre na mesma região da Motherboard, mesmo de fabricantes diferentes. Slots de memória SIMM ou SDRAM.

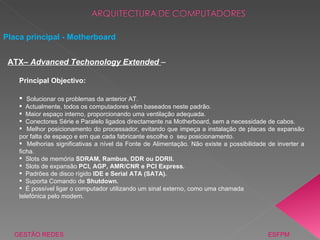

5. Placa principal - Motherboard GESTÃO REDES ESFPM ATX– Advanced Techonology Extended – Principal Objectivo: Solucionar os problemas da anterior AT. Actualmente, todos os computadores vêm baseados neste padrão. Maior espaço interno, proporcionando uma ventilação adequada. Conectores Série e Paralelo ligados directamente na Motherboard, sem a necessidade de cabos. Melhor posicionamento do processador, evitando que impeça a instalação de placas de expansão por falta de espaço e em que cada fabricante escolhe o seu posicionamento. Melhorias significativas a nível da Fonte de Alimentação. Não existe a possibilidade de inverter a ficha. Slots de memória SDRAM, Rambus, DDR ou DDRII. Slots de expansão PCI, AGP, AMR/CNR e PCI Express. Padrões de disco rígido IDE e Serial ATA (SATA). Suporta Comando de Shutdown. É possível ligar o computador utilizando um sinal externo, como uma chamada telefónica pelo modem.

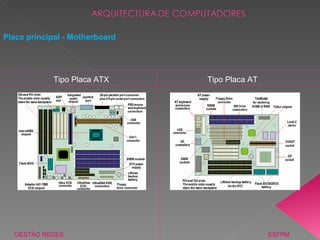

6. Placa principal - Motherboard GESTÃO REDES ESFPM Tipo Placa ATX Tipo Placa AT

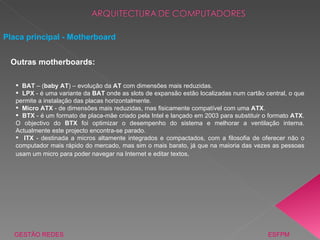

7. Placa principal - Motherboard GESTÃO REDES ESFPM BAT – ( baby AT ) – evolução da AT com dimensões mais reduzidas. LPX - é uma variante da BAT onde as slots de expansão estão localizadas num cartão central, o que permite a instalação das placas horizontalmente. Micro ATX - de dimensões mais reduzidas, mas fisicamente compatível com uma ATX . BTX - é um formato de placa-mãe criado pela Intel e lançado em 2003 para substituir o formato ATX . O objectivo do BTX foi optimizar o desempenho do sistema e melhorar a ventilação interna. Actualmente este projecto encontra-se parado. ITX - destinada a micros altamente integrados e compactados, com a filosofia de oferecer não o computador mais rápido do mercado, mas sim o mais barato, já que na maioria das vezes as pessoas usam um micro para poder navegar na Internet e editar textos . Outras motherboards:

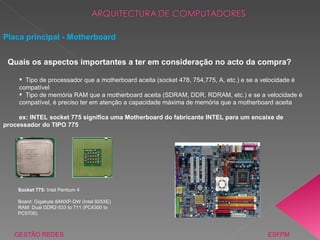

8. GESTÃO REDES ESFPM Placa principal - Motherboard Quais os aspectos importantes a ter em consideração no acto da compra? Tipo de processador que a motherboard aceita (socket 478, 754,775, A, etc.) e se a velocidade é compatível Tipo de memória RAM que a motherboard aceita (SDRAM, DDR, RDRAM, etc.) e se a velocidade é compatível, é preciso ter em atenção a capacidade máxima de memória que a motherboard aceita ex: INTEL socket 775 significa uma Motherboard do fabricante INTEL para um encaixe de processador do TIPO 775 Socket 775: Intel Pentium 4 Board: Gigabyte 8ANXP-DW (Intel 925XE) RAM: Dual DDR2-533 to 711 (PC4300 to PC5700)

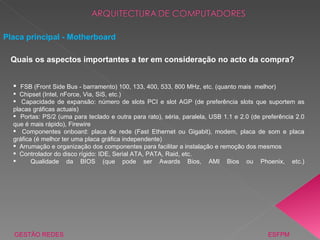

9. FSB (Front Side Bus - barramento) 100, 133, 400, 533, 800 MHz, etc. (quanto mais melhor) Chipset (Intel, nForce, Via, SiS, etc.) Capacidade de expansão: número de slots PCI e slot AGP (de preferência slots que suportem as placas gráficas actuais) Portas: PS/2 (uma para teclado e outra para rato), séria, paralela, USB 1.1 e 2.0 (de preferência 2.0 que é mais rápido), Firewire Componentes onboard: placa de rede (Fast Ethernet ou Gigabit), modem, placa de som e placa gráfica (é melhor ter uma placa gráfica independente) Arrumação e organização dos componentes para facilitar a instalação e remoção dos mesmos Controlador do disco rígido: IDE, Serial ATA, PATA, Raid, etc. Qualidade da BIOS (que pode ser Awards Bios, AMI Bios ou Phoenix, etc.) Placa principal - Motherboard GESTÃO REDES ESFPM Quais os aspectos importantes a ter em consideração no acto da compra?

10. Placa principal - Motherboard GESTÃO REDES ESFPM Vítor Oliveira Nº 4071 EFA-GR Fevereiro 2009
