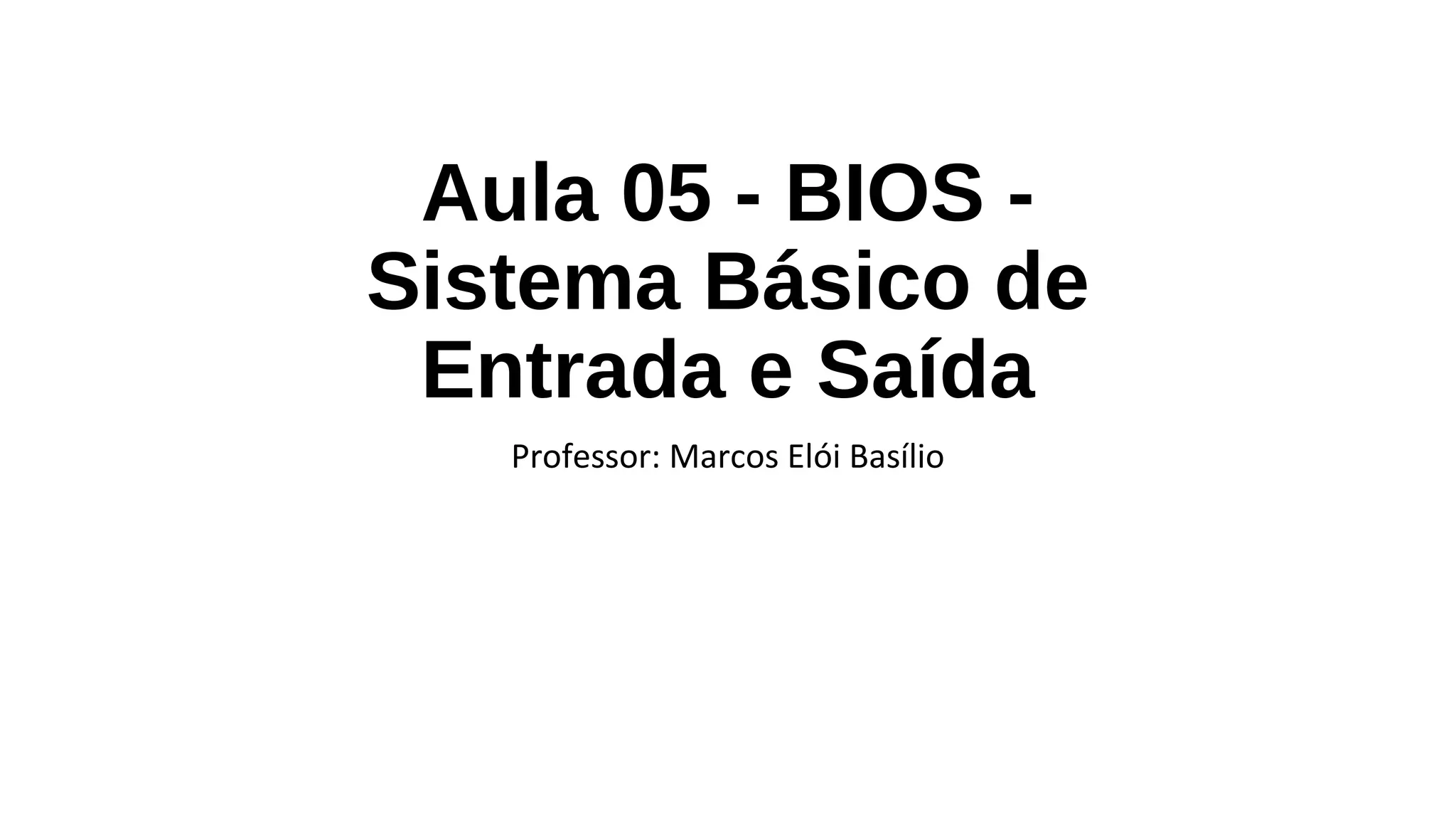

1. Aula 05 - BIOS -
Sistema Básico de
Entrada e Saída
Professor: Marcos Elói Basílio

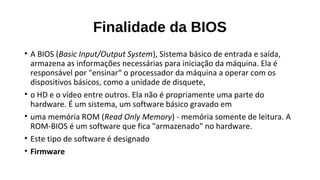

2. Finalidade da BIOS
• A BIOS (Basic Input/Output System), Sistema básico de entrada e saída,
armazena as informações necessárias para iniciação da máquina. Ela é
responsável por "ensinar“ o processador da máquina a operar com os
dispositivos básicos, como a unidade de disquete,
• o HD e o vídeo entre outros. Ela não é propriamente uma parte do
hardware. É um sistema, um software básico gravado em
• uma memória ROM (Read Only Memory) - memória somente de leitura. A
ROM-BIOS é um software que fica "armazenado" no hardware.
• Este tipo de software é designado
• Firmware

3. • A BIOS contém as rotinas de iniciação (POST - Power On Self Test –
autoteste após ligar) e de configuração básica da máquina
• (SETUP). Dentre as tarefas de iniciação estão as configurações dos
registros internos da CPU e do Chipset e identificação básica de
dispositivos nela incluídos ou conectados (memória, disco rígido,
• etc.).
• Como algumas características são configuráveis, dependem de
configuração prévia do PC feita na fábrica e/ou alterada/ criada pelo
usuário através do SETUP, tais como, onde deve ser procurado:
• O sistema operacional a ser carregado, a memória alocada para
vídeo,
• tipo de drive de disquete, se presente, etc.

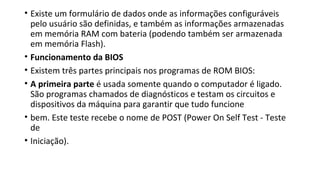

4. • Existe um formulário de dados onde as informações configuráveis
pelo usuário são definidas, e também as informações armazenadas
em memória RAM com bateria (podendo também ser armazenada
em memória Flash).
• Funcionamento da BIOS
• Existem três partes principais nos programas de ROM BIOS:
• A primeira parte é usada somente quando o computador é ligado.
São programas chamados de diagnósticos e testam os circuitos e
dispositivos da máquina para garantir que tudo funcione
• bem. Este teste recebe o nome de POST (Power On Self Test - Teste
de
• Iniciação).

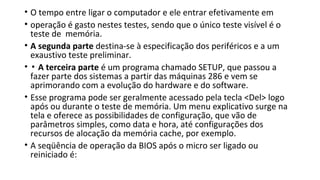

5. • O tempo entre ligar o computador e ele entrar efetivamente em
• operação é gasto nestes testes, sendo que o único teste visível é o
teste de memória.
• A segunda parte destina-se à especificação dos periféricos e a um
exaustivo teste preliminar.
• ▪ A terceira parte é um programa chamado SETUP, que passou a
fazer parte dos sistemas a partir das máquinas 286 e vem se
aprimorando com a evolução do hardware e do software.
• Esse programa pode ser geralmente acessado pela tecla <Del> logo
após ou durante o teste de memória. Um menu explicativo surge na
tela e oferece as possibilidades de configuração, que vão de
parâmetros simples, como data e hora, até configurações dos
recursos de alocação da memória cache, por exemplo.
• A seqüência de operação da BIOS após o micro ser ligado ou
reiniciado é:

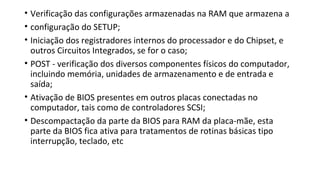

6. • Verificação das configurações armazenadas na RAM que armazena a
• configuração do SETUP;
• Iniciação dos registradores internos do processador e do Chipset, e
outros Circuitos Integrados, se for o caso;
• POST - verificação dos diversos componentes físicos do computador,
incluindo memória, unidades de armazenamento e de entrada e
saída;
• Ativação de BIOS presentes em outros placas conectadas no
computador, tais como de controladores SCSI;
• Descompactação da parte da BIOS para RAM da placa-mãe, esta
parte da BIOS fica ativa para tratamentos de rotinas básicas tipo
interrupção, teclado, etc

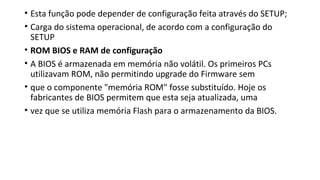

7. • Esta função pode depender de configuração feita através do SETUP;
• Carga do sistema operacional, de acordo com a configuração do
SETUP
• ROM BIOS e RAM de configuração
• A BIOS é armazenada em memória não volátil. Os primeiros PCs
utilizavam ROM, não permitindo upgrade do Firmware sem
• que o componente "memória ROM" fosse substituído. Hoje os
fabricantes de BIOS permitem que esta seja atualizada, uma
• vez que se utiliza memória Flash para o armazenamento da BIOS.

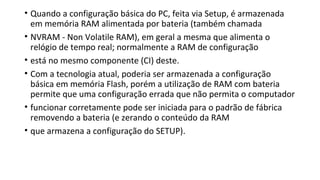

8. • Quando a configuração básica do PC, feita via Setup, é armazenada
em memória RAM alimentada por bateria (também chamada
• NVRAM - Non Volatile RAM), em geral a mesma que alimenta o
relógio de tempo real; normalmente a RAM de configuração
• está no mesmo componente (CI) deste.
• Com a tecnologia atual, poderia ser armazenada a configuração
básica em memória Flash, porém a utilização de RAM com bateria
permite que uma configuração errada que não permita o computador
• funcionar corretamente pode ser iniciada para o padrão de fábrica
removendo a bateria (e zerando o conteúdo da RAM
• que armazena a configuração do SETUP).

9. • O setup normalmente é acionado com a digitação da tecla <DEL>
durante ou logo após o teste de memória, ao se ligar o computador.
• Dica: Como as informações contidas na BIOS são vitais para a
iniciação da máquina, qualquer erro pode provocar o
• travamento do sistema. Portanto, não faça alterações sem saber
exatamente o que isso acarretará.

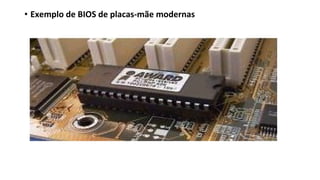

10. • Exemplo de BIOS de placas-mãe modernas

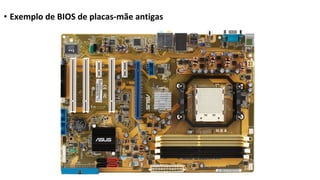

11. • Exemplo de BIOS de placas-mãe antigas

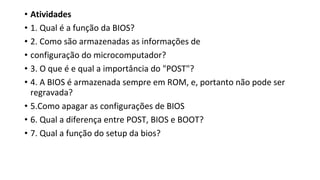

12. • Atividades
• 1. Qual é a função da BIOS?
• 2. Como são armazenadas as informações de
• configuração do microcomputador?
• 3. O que é e qual a importância do "POST"?
• 4. A BIOS é armazenada sempre em ROM, e, portanto não pode ser
regravada?
• 5.Como apagar as configurações de BIOS
• 6. Qual a diferença entre POST, BIOS e BOOT?
• 7. Qual a função do setup da bios?
