A placa mãe é a principal placa do computador e interliga todos os componentes como processador, memória RAM e HD. Existem diversos fabricantes e modelos de placa mãe com características variadas. A placa mãe contém periféricos integrados como portas IDE, controladora FDC, portas serial e paralela e conectores para teclado, mouse e outros componentes.

1. Placa Mãe

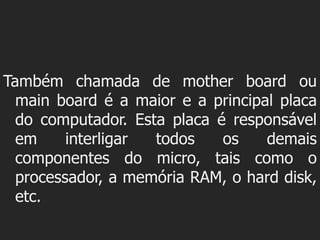

2. Também chamada de mother board ou
main board é a maior e a principal placa
do computador. Esta placa é responsável
em interligar todos os demais
componentes do micro, tais como o
processador, a memória RAM, o hard disk,
etc.

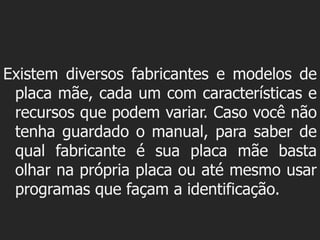

3. Existem diversos fabricantes e modelos de
placa mãe, cada um com características e
recursos que podem variar. Caso você não
tenha guardado o manual, para saber de
qual fabricante é sua placa mãe basta
olhar na própria placa ou até mesmo usar
programas que façam a identificação.

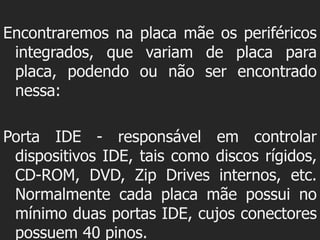

4. Encontraremos na placa mãe os periféricos
integrados, que variam de placa para
placa, podendo ou não ser encontrado
nessa:

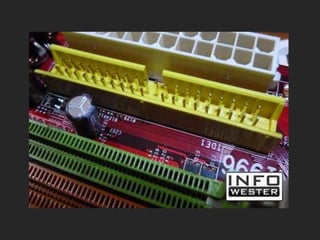

Porta IDE - responsável em controlar
dispositivos IDE, tais como discos rígidos,
CD-ROM, DVD, Zip Drives internos, etc.
Normalmente cada placa mãe possui no
mínimo duas portas IDE, cujos conectores
possuem 40 pinos.

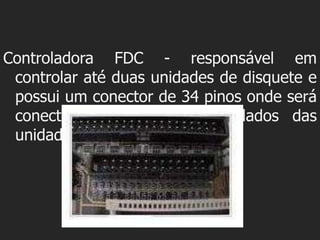

6. Controladora FDC - responsável em
controlar até duas unidades de disquete e
possui um conector de 34 pinos onde será
conectado o cabo flat de dados das
unidades.

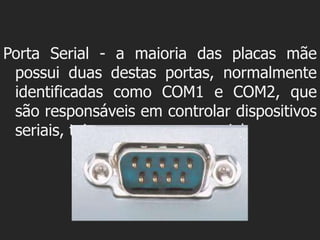

7. Porta Serial - a maioria das placas mãe
possui duas destas portas, normalmente
identificadas como COM1 e COM2, que
são responsáveis em controlar dispositivos
seriais, tais como o mouse serial.

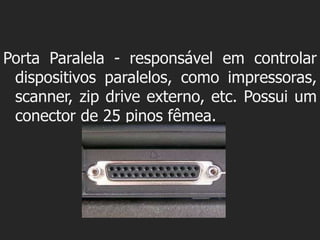

8. Porta Paralela - responsável em controlar
dispositivos paralelos, como impressoras,
scanner, zip drive externo, etc. Possui um
conector de 25 pinos fêmea.

9. Conector do Teclado - utilizado para você
conectar o teclado. As placas mãe mais
novas utilizam um conector mini-DIN de 6
pinos ( normalmente na cor roxa),
também conhecidos por conector PS/2. Já
as placas mãe AT utilizam um conector
DIN de 5 pinos.

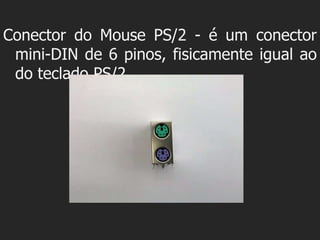

10. Conector do Mouse PS/2 - é um conector
mini-DIN de 6 pinos, fisicamente igual ao
do teclado PS/2.

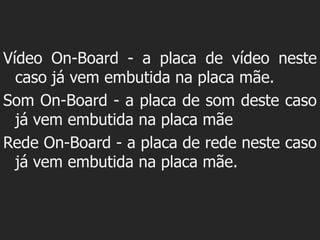

11. Vídeo On-Board - a placa de vídeo neste
caso já vem embutida na placa mãe.
Som On-Board - a placa de som deste caso
já vem embutida na placa mãe
Rede On-Board - a placa de rede neste caso
já vem embutida na placa mãe.

12. Modem On-Board - este modem utiliza a
tecnologia HSP, no qual o processador do
micro é responsável pela modulação de
demodulação dos dados. Isso faz com que
o rendimento do micro caia, embora seja
imperceptível para usuários comuns.

13. Existem outros conectores que podem ser
encontrados nas placas mãe dependendo
do modelo e do fabricante de cada uma,
como:
• Conectores do painel, que servem para
ligar os fios vindos do painel frontal do
micro;
• Conectores da ventoinha do cooler do
processador, que serve para você ligar o
cabo que vem da ventoinha do cooler do

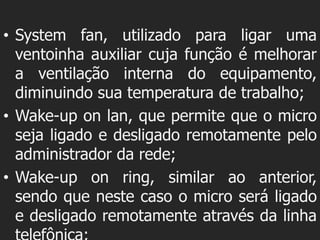

14. • System fan, utilizado para ligar uma
ventoinha auxiliar cuja função é melhorar
a ventilação interna do equipamento,
diminuindo sua temperatura de trabalho;
• Wake-up on lan, que permite que o micro
seja ligado e desligado remotamente pelo
administrador da rede;
• Wake-up on ring, similar ao anterior,
sendo que neste caso o micro será ligado
e desligado remotamente através da linha
