- 1. Monitoria SNC, Crânioe Coluna Cervical Norberto Weber Werle Profº Md. Carlos Jesus Pereira Haygert Serviço de Radiologia do HUSM Email: norwerle@yahoo.com.br

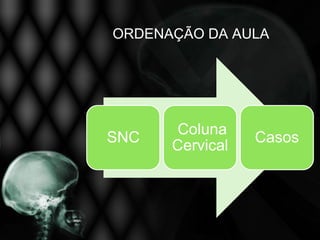

- 2. ORDENAÇÃO DA AULA Coluna SNC Casos Cervical

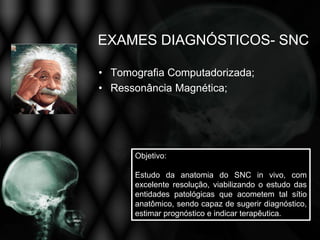

- 3. EXAMES DIAGNÓSTICOS- SNC •Tomografia Computadorizada; • Ressonância Magnética; Objetivo: Estudo da anatomia do SNC in vivo, com excelente resolução, viabilizando o estudo das entidades patológicas que acometem tal sítio anatômico, sendo capaz de sugerir diagnóstico, estimar prognóstico e indicar terapêutica.

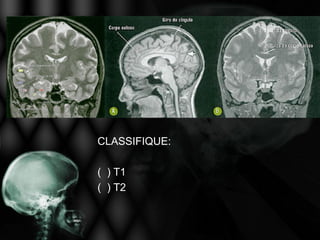

- 4. ENTENDENDO A NOMENCLATURARADIOLÓGICA RMN: T1 1º Tempo de Aquisição T2 2º Tempo de Aquisição T1- Brilho de Estruturas Lipídicas. T2- Brilho de Substâncias Líquidas. DENOMINAÇÃO DO ACHADO EM RM: SINAL Hiperssinal- Aumento do Sinal Hipossinal- Diminuição Isossinal- Brilho intermediário

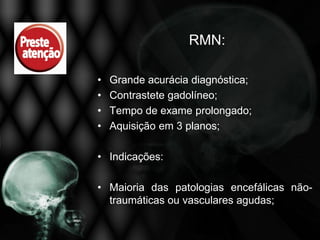

- 5. RMN: • Grande acurácia diagnóstica; • Contrastete gadolíneo; • Tempo de exame prolongado; • Aquisição em 3 planos; • Indicações: • Maioria das patologias encefálicas não- traumáticas ou vasculares agudas;
- 6.

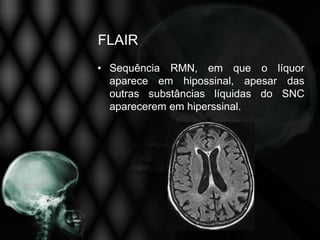

- 7. FLAIR • Sequência RMN,em que o líquor aparece em hipossinal, apesar das outras substâncias líquidas do SNC aparecerem em hiperssinal.
- 8. ENTENDENDO A NOMENCLATURARADIOLÓGICA TOMOGRAFIA COMPUTADORIZADA Brilho da imagem depende da densidade da estrutura radiológica estudada. DENOMINAÇÃO DO ACHADO EM TC: DENSIDADE Hiperdenso: Aumento do Brilho Ex.: Plexos Coróides calcificados Hipodenso: Diminuição do Brilho Ex.: Sistema Ventricular Isodenso: Densidade análoga a determinada estrutura.

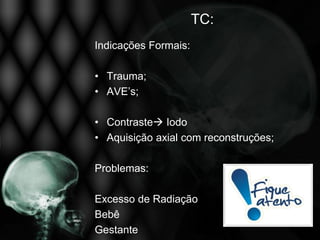

- 9. TC: Indicações Formais: • Trauma; •AVE’s; • Contraste Iodo • Aquisição axial com reconstruções; Problemas: Excesso de Radiação Bebê Gestante

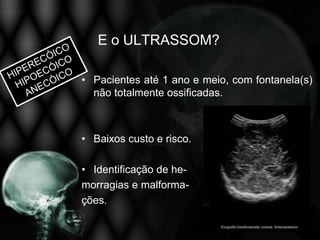

- 11. E o ULTRASSOM? •Pacientes até 1 ano e meio, com fontanela(s) não totalmente ossificadas. • Baixos custo e risco. • Identificação de he- morragias e malforma- ções.
- 12.
- 13.
- 14. Radiologia Convencional • Afecções dos seios paranasais • Cavum • Trauma • Septo e Cornetos Nasais
- 16.

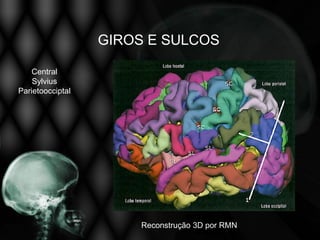

- 17. GIROS E SULCOS Central Sylvius Parietoocciptal Reconstrução 3D por RMN
- 18.
- 19.
- 20.

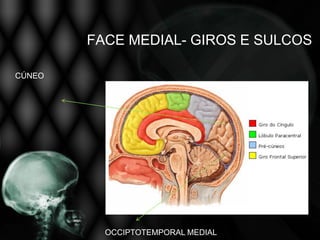

- 21. FACE MEDIAL- GIROSE SULCOS CÚNEO OCCIPTOTEMPORAL MEDIAL
- 22.
- 23.

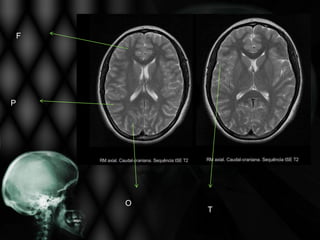

- 24. F P O T
- 25.
- 27.
- 28.

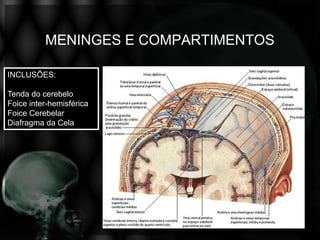

- 31. MENINGES E COMPARTIMENTOS INCLUSÕES: Tendado cerebelo Foice inter-hemisférica Foice Cerebelar Diafragma da Cela
- 34.

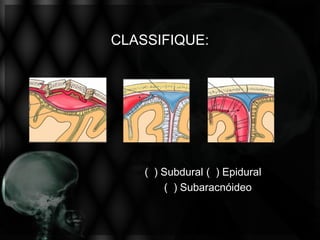

- 35. CLASSIFIQUE: ( ) Subdural ( ) Epidural ( ) Subaracnóideo
- 36. VASCULARIZAÇÃO Cerebral Média DireçãoFronto Temporo Parietal
- 37.

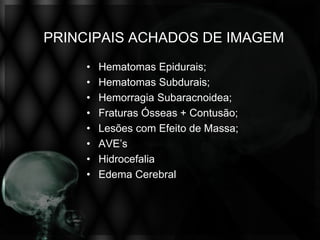

- 38. PRINCIPAIS ACHADOS DEIMAGEM • Hematomas Epidurais; • Hematomas Subdurais; • Hemorragia Subaracnoidea; • Fraturas Ósseas + Contusão; • Lesões com Efeito de Massa; • AVE’s • Hidrocefalia • Edema Cerebral
- 39.
- 40.
- 41. HEMORRAGIA SUBARACNOIDEA Classifique: ( ) T1 ( ) T2 ( ) FLAIR

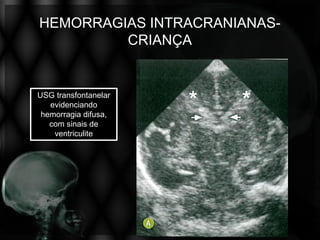

- 42. HEMORRAGIAS INTRACRANIANAS- CRIANÇA USG transfontanelar evidenciando hemorragia difusa, com sinais de ventriculite

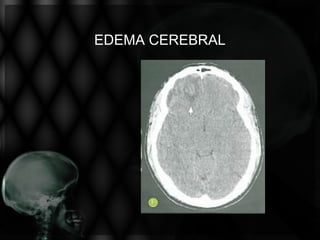

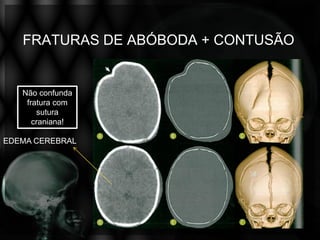

- 43. FRATURAS DE ABÓBODA+ CONTUSÃO Não confunda fratura com sutura craniana! EDEMA CEREBRAL

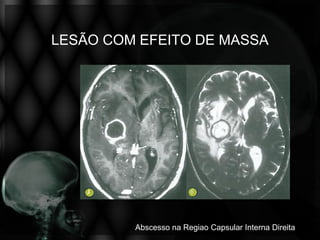

- 44. LESÃO COM EFEITODE MASSA Abscesso na Regiao Capsular Interna Direita

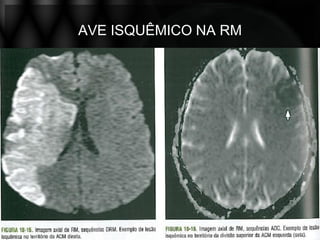

- 45. AVE ISQUÊMICO De acordocom o padrão de vascularização cerebral, qual a artéria com hipofluxo? A- 3 horas B- 15 horas
- 46. AVE ISQUÊMICO • Umexame tomográfico normal próximo temporalmente ao início da sintomatologia JAMAIS exclui o diagnóstico. • SINAIS DE HIPOFLUXO CEREBRAL HIPODENSIDADE • ACM MAIS ACOMETIDA
- 47.

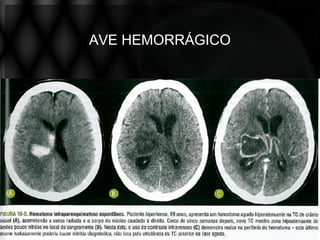

- 48.
- 49. AVE HEMORRÁGICO LEMBRE! A metabolização do hematoma parenquimatoso acaba por diminuir a sua densidade, resultando em região hipodensa residual! À RM o sinal depende da fase pós-AVE.

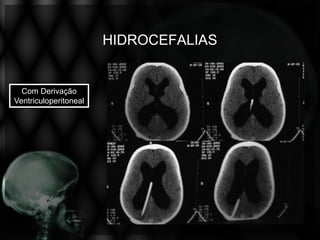

- 50. HIDROCEFALIAS ComDerivação Ventriculoperitoneal
- 51.
- 52. COLUNA CERVICAL • Acoluna vertebral compõe a principal parte do esqueleto axial, proporcionando um eixo parcialmente rígido e ao mesmo tempo flexível para o corpo e um pivô para a cabeça. FUNÇÕES: Postura, sustentação do peso do corpo, locomoção e proteção da medula espinhal e das raízes nervosas.

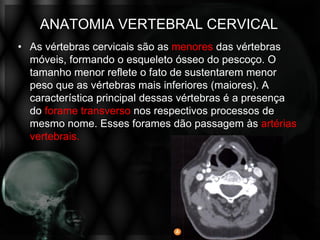

- 53. ANATOMIA VERTEBRAL CERVICAL •As vértebras cervicais são as menores das vértebras móveis, formando o esqueleto ósseo do pescoço. O tamanho menor reflete o fato de sustentarem menor peso que as vértebras mais inferiores (maiores). A característica principal dessas vértebras é a presença do forame transverso nos respectivos processos de mesmo nome. Esses forames dão passagem às artérias vertebrais.

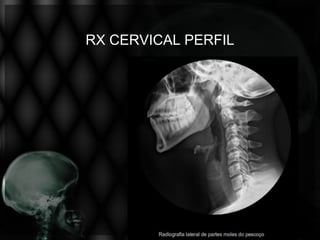

- 54.

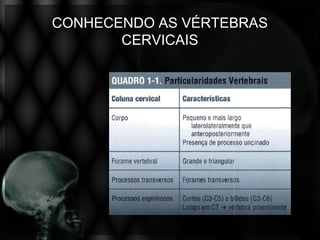

- 55. CONHECENDO AS VÉRTEBRAS CERVICAIS

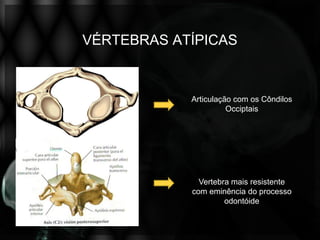

- 57. VÉRTEBRAS ATÍPICAS Articulação com os Côndilos Occiptais Vertebra mais resistente com eminência do processo odontóide
- 58.

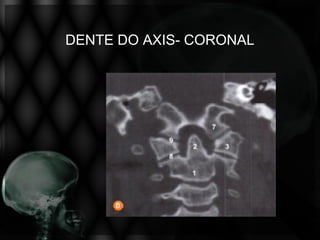

- 59. DENTE DO AXIS-CORONAL

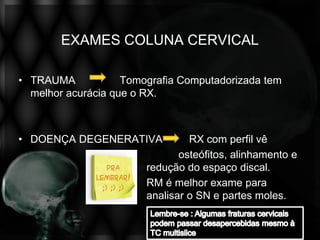

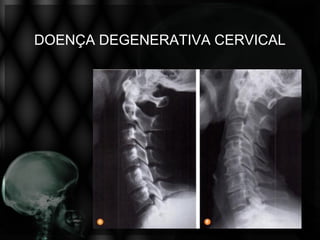

- 60. EXAMES COLUNA CERVICAL •TRAUMA Tomografia Computadorizada tem melhor acurácia que o RX. • DOENÇA DEGENERATIVA RX com perfil vê osteófitos, alinhamento e redução do espaço discal. RM é melhor exame para analisar o SN e partes moles.
- 61.
- 62.
- 63. QUAIS SÃO OS ACHADOSDO RX?
- 64.
- 65.
- 66.

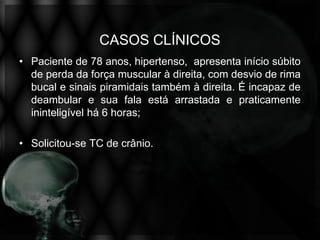

- 67. CASOS CLÍNICOS • Pacientede 78 anos, hipertenso, apresenta início súbito de perda da força muscular à direita, com desvio de rima bucal e sinais piramidais também à direita. É incapaz de deambular e sua fala está arrastada e praticamente ininteligível há 6 horas; • Solicitou-se TC de crânio.

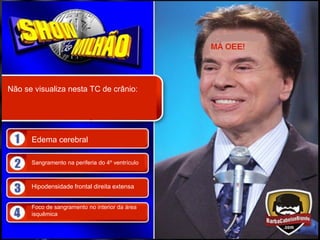

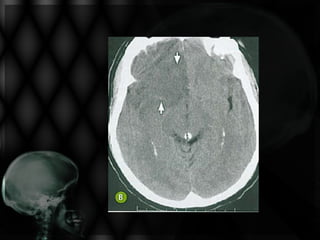

- 69. Não se visualizanesta TC de crânio: Edema cerebral Sangramento na periferia do 4º ventrículo Hipodensidade frontal direita extensa Foco de sangramento no interior da área isquêmica
- 70. Não se visualizanesta TC de crânio: Edema cerebral Sangramento na periferia do 4º ventrículo Hipodensidade frontal direita extensa Foco de sangramento no interior da área isquêmica

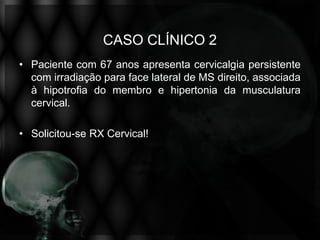

- 71. CASO CLÍNICO 2 •Paciente com 67 anos apresenta cervicalgia persistente com irradiação para face lateral de MS direito, associada à hipotrofia do membro e hipertonia da musculatura cervical. • Solicitou-se RX Cervical!

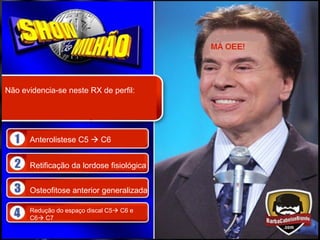

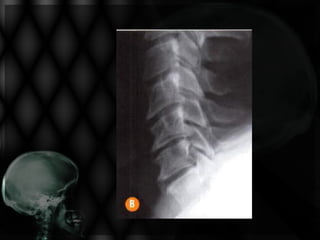

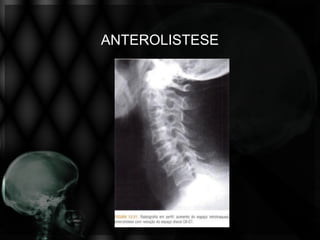

- 73. Não evidencia-se nesteRX de perfil: Anterolistese C5 C6 Retificação da lordose fisiológica Osteofitose anterior generalizada Redução do espaço discal C5 C6 e C6 C7
- 74. Não evidencia-se nesteRX de perfil: Anterolistese C5 C6 Retificação da lordose fisiológica Osteofitose anterior generalizada Redução do espaço discal C5 C6 e C6 C7
- 75. AAAACABOU! ÉTETRA! FIM!

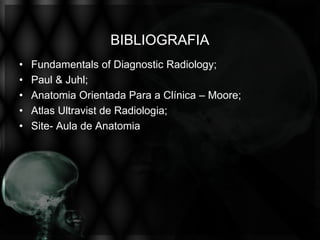

- 76. BIBLIOGRAFIA • Fundamentals of Diagnostic Radiology; • Paul & Juhl; • Anatomia Orientada Para a Clínica – Moore; • Atlas Ultravist de Radiologia; • Site- Aula de Anatomia
