O documento descreve as estruturas do crânio e cérebro e os principais exames de imagem utilizados para avaliá-los, incluindo radiografia, tomografia computadorizada, ressonância magnética e angiografia. Esses exames permitem visualizar fraturas, tumores, inflamações, hemorragias e outras alterações.

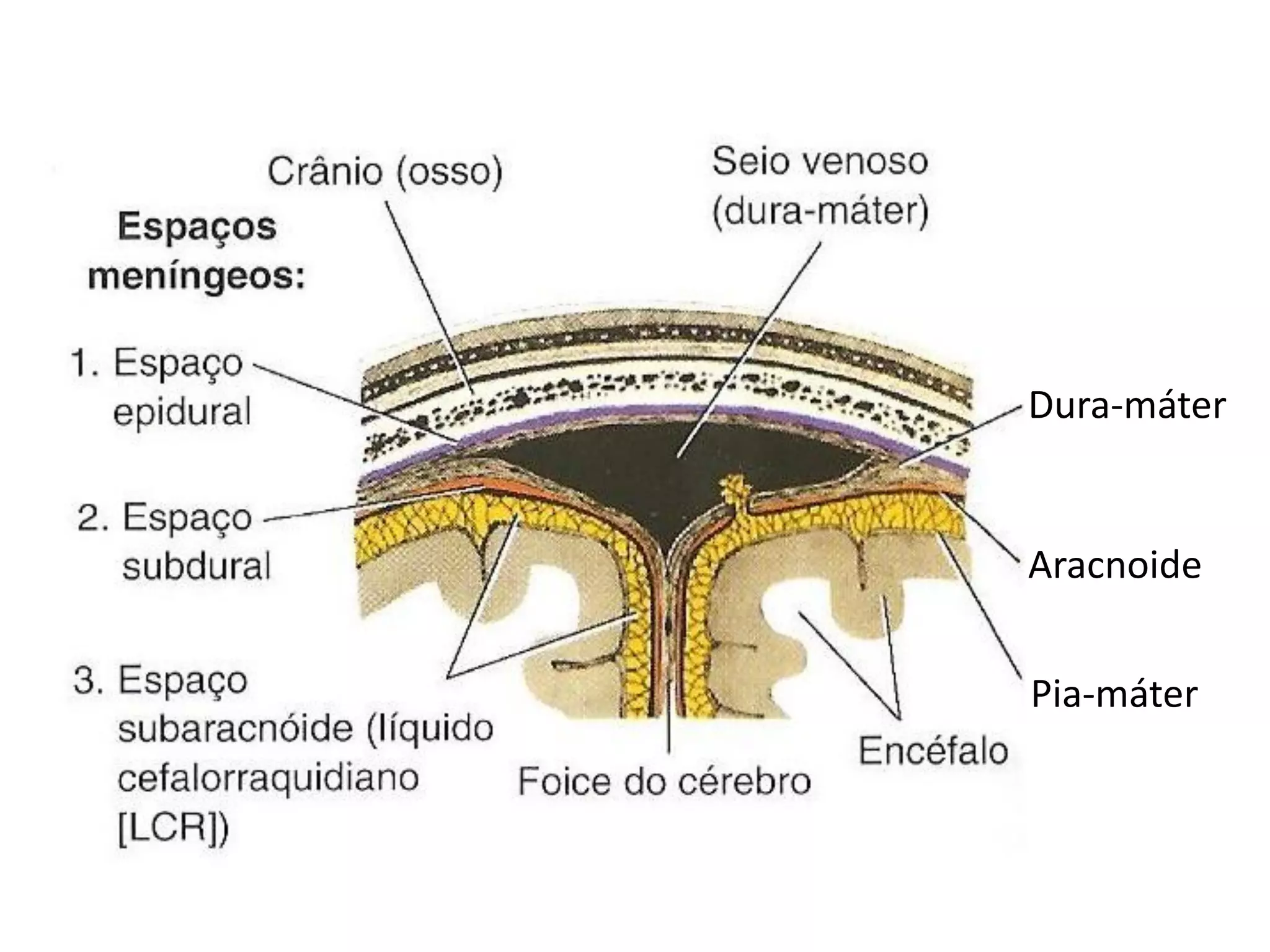

1. Dura-máter
Aracnoide
Pia-máter

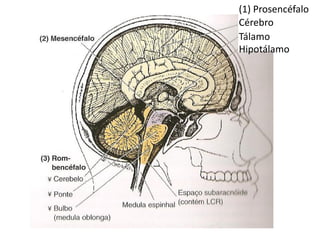

3. (1) Prosencéfalo
Cérebro
Tálamo
Hipotálamo

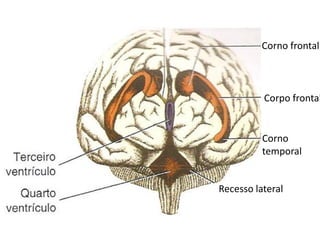

9. Corno frontal
Corpo frontal
Corno
temporal
Recesso lateral

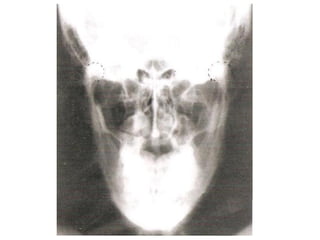

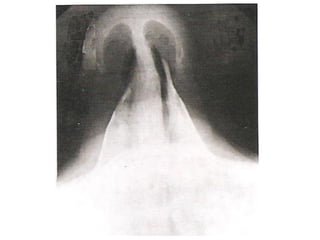

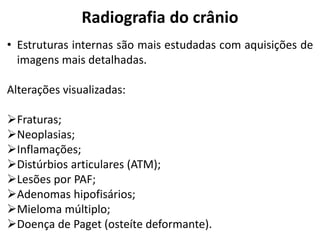

12. Radiografia do crânio
• Estruturas internas são mais estudadas com aquisições de
imagens mais detalhadas.
Alterações visualizadas:
Fraturas;
Neoplasias;
Inflamações;
Distúrbios articulares (ATM);
Lesões por PAF;
Adenomas hipofisários;
Mieloma múltiplo;
Doença de Paget (osteíte deformante).

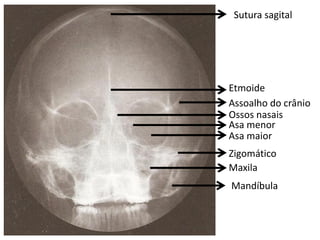

13. Sutura sagital
Etmoide
Assoalho do crânio
Ossos nasais
Asa menor
Asa maior
Zigomático
Maxila
Mandíbula

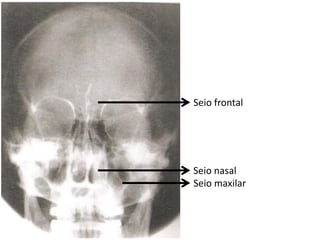

14. Seio frontal
Seio nasal
Seio maxilar

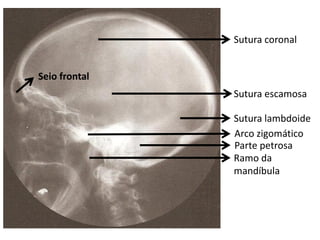

15. Sutura coronal
Seio frontal
Sutura escamosa
Sutura lambdoide
Arco zigomático
Parte petrosa
Ramo da
mandíbula

16. Seio frontal
Seio etmoidal
Septo nasal
Seio maxilar

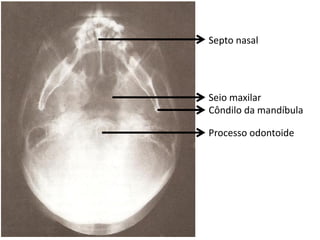

17. Septo nasal
Seio maxilar
Côndilo da mandíbula
Processo odontoide

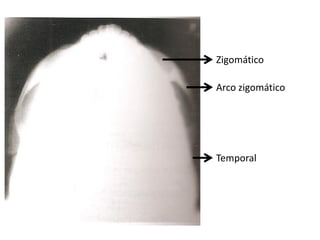

18. Zigomático
Arco zigomático
Temporal

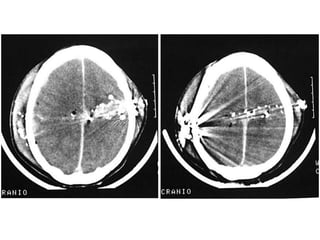

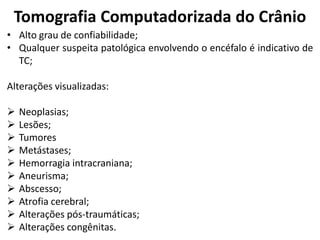

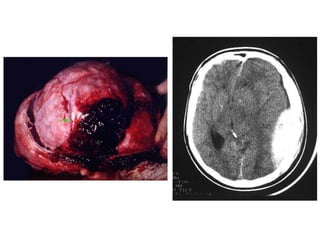

24. Tomografia Computadorizada do Crânio
• Alto grau de confiabilidade;
• Qualquer suspeita patológica envolvendo o encéfalo é indicativo de
TC;
Alterações visualizadas:
 Neoplasias;
 Lesões;
 Tumores
 Metástases;
 Hemorragia intracraniana;
 Aneurisma;
 Abscesso;
 Atrofia cerebral;
 Alterações pós-traumáticas;
 Alterações congênitas.

25. Septo nasal
Zigomático
Temporal
Côndilo
mandibular

26. Seio frontal
Osso nasal
Processo
frontal do
maxilar
Frontal
Revestimento do olho
Glândula lacrimal
Osso lacrimal
Ducto lacrimal

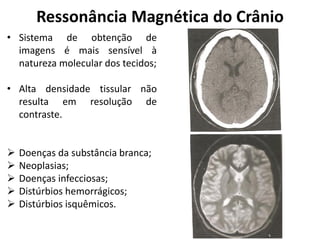

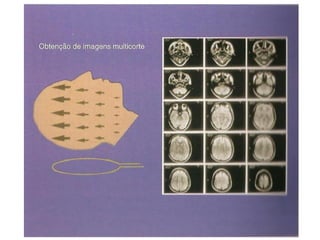

36. Ressonância Magnética do Crânio
• Sistema de obtenção de
imagens é mais sensível à
natureza molecular dos tecidos;
• Alta densidade tissular não
resulta em resolução de
contraste.
 Doenças da substância branca;
 Neoplasias;
 Doenças infecciosas;
 Distúrbios hemorrágicos;
 Distúrbios isquêmicos.

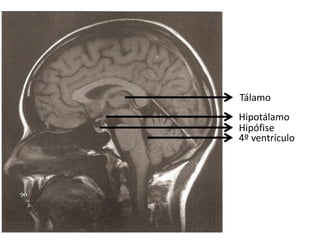

39. Tálamo
Hipotálamo
Hipófise
4º ventrículo

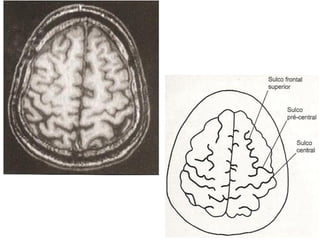

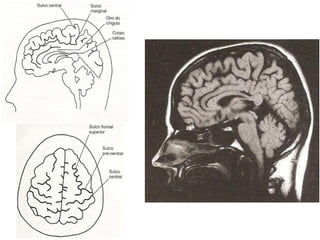

44. Sulco Sulco
pré-central central

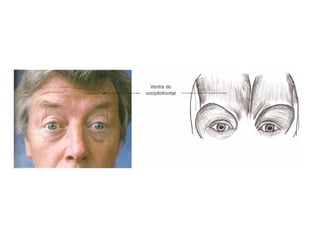

46. Occipitofrontal
• Ato de enrugar a
testa;
• Levantamento das
sobrancelhas.

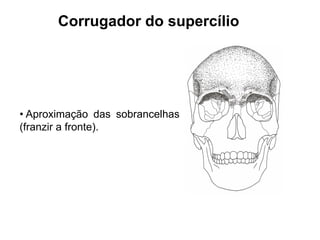

48. Corrugador do supercílio
• Aproximação das sobrancelhas
(franzir a fronte).

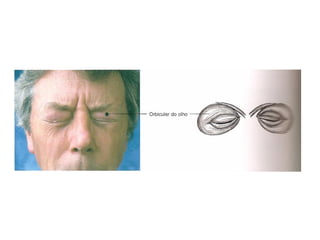

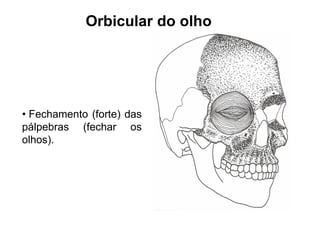

50. Orbicular do olho
• Fechamento (forte) das
pálpebras (fechar os
olhos).

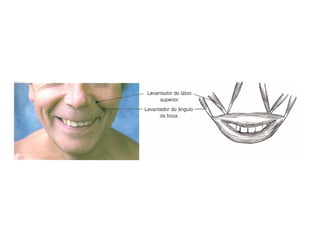

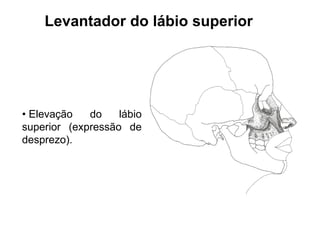

52. Levantador do lábio superior
• Elevação do lábio
superior (expressão de
desprezo).

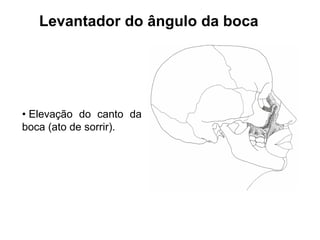

55. Levantador do ângulo da boca
• Elevação do canto da
boca (ato de sorrir).

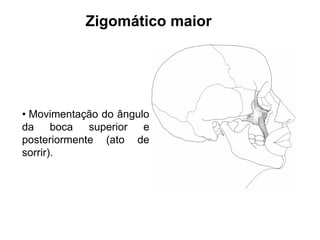

57. Zigomático maior
• Movimentação do ângulo
da boca superior e
posteriormente (ato de
sorrir).

58. Abaixador do ângulo da boca
• Depressão do ângulo
da boca (expressão de
tristeza).

60. Abaixador do lábio inferior
• Movimentação do
lábio inferior lateral
e inferiormente.

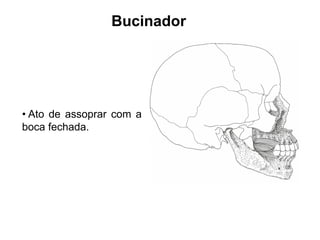

62. Bucinador
• Ato de assoprar com a
boca fechada.

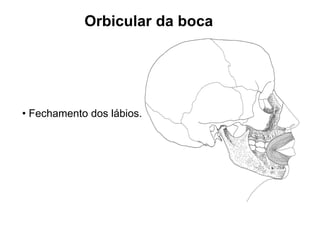

64. Orbicular da boca
• Fechamento dos lábios.

66. MASTIGAÇÃO

67. Temporal
• Fechamento
da mandíbula;
• Ato de apertar
os dentes.

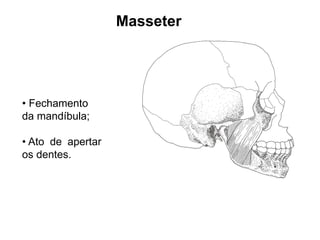

68. Masseter
• Fechamento
da mandíbula;
• Ato de apertar
os dentes.

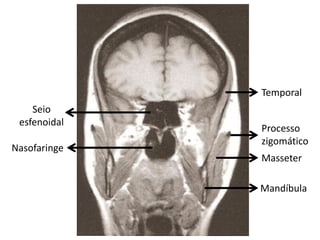

69. Temporal
Seio
esfenoidal
Processo
zigomático
Nasofaringe
Masseter
Mandíbula

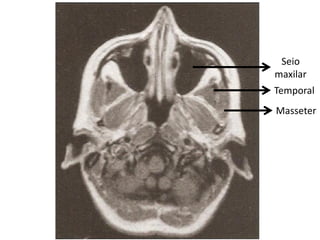

70. Seio
maxilar
Temporal
Masseter

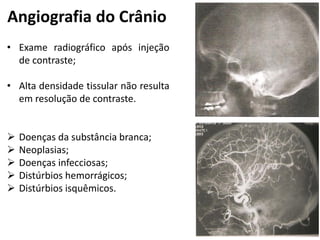

71. Angiografia do Crânio
• Exame radiográfico após injeção
de contraste;
• Alta densidade tissular não resulta
em resolução de contraste.
 Doenças da substância branca;
 Neoplasias;
 Doenças infecciosas;
 Distúrbios hemorrágicos;
 Distúrbios isquêmicos.

72. Angiografia do Crânio
• Exame radiográfico após injeção
de contraste;
• Alta densidade tissular não resulta
em resolução de contraste.
 Doenças da substância branca;
 Neoplasias;
 Doenças infecciosas;
 Distúrbios hemorrágicos;
 Distúrbios isquêmicos.
