LASER

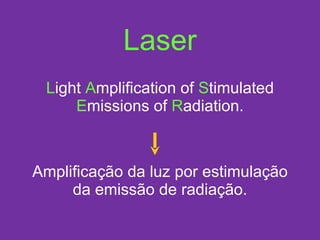

Laser L ight  A mplification of  S timulated  E missions of  R adiation. Amplificação da luz por estimulação da emissão de radiação.

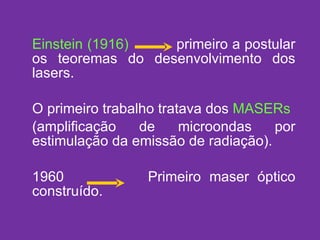

Einstein (1916)   primeiro a postular os teoremas do desenvolvimento dos lasers. O primeiro trabalho tratava dos  MASERs (amplificação de microondas por estimulação da emissão de radiação). 1960  Primeiro maser óptico construído.
[object Object],[object Object],[object Object],[object Object],[object Object],[object Object]

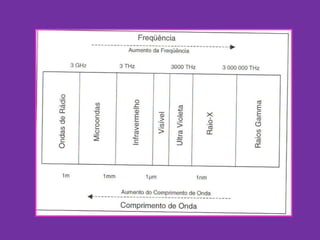

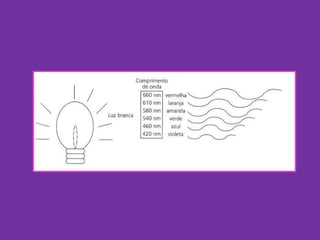

LUZ   energia eletromagnética Comprimento de onda entre 100 e 10.000 nanômetros. Luz visível  400 (violeta) a 700 nm

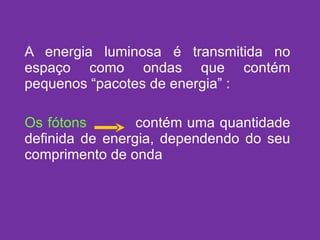

A energia luminosa é transmitida no espaço como ondas que contém pequenos “pacotes de energia” : Os fótons   contém uma quantidade definida de energia, dependendo do seu comprimento de onda

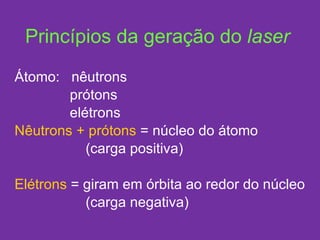

Princípios da geração do  laser Átomo:  nêutrons prótons elétrons Nêutrons + prótons  = núcleo do átomo (carga positiva) Elétrons  = giram em órbita ao redor do núcleo (carga negativa)
Os elétrons não absorvem nem irradiam energia desde que sejam mantidos nas suas órbitas  (estado fundamental).

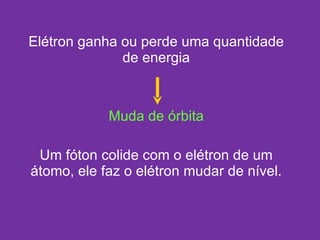

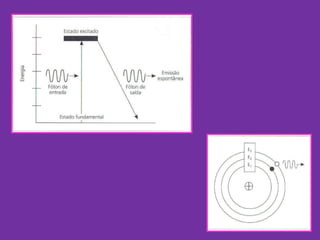

Elétron ganha ou perde uma quantidade de energia Muda de órbita Um fóton colide com o elétron de um átomo, ele faz o elétron mudar de nível.

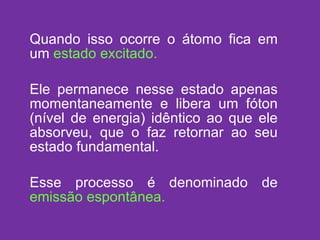

Quando isso ocorre o átomo fica em um   estado excitado. Ele permanece nesse estado apenas momentaneamente e libera um fóton (nível de energia) idêntico ao que ele absorveu, que o faz retornar ao seu estado fundamental. Esse processo é denominado de  emissão espontânea.

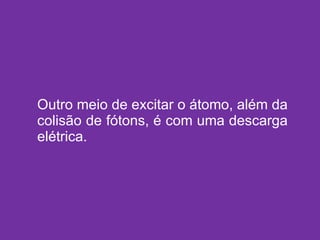

Outro meio de excitar o átomo, além da colisão de fótons, é com uma descarga elétrica.

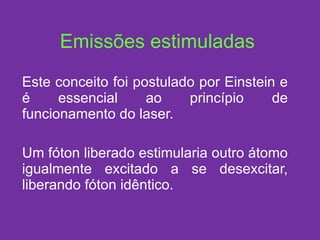

Emissões estimuladas Este conceito foi postulado por Einstein e é essencial ao princípio de funcionamento do laser. Um fóton liberado estimularia outro átomo igualmente excitado a se desexcitar, liberando fóton idêntico.

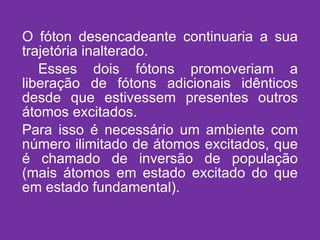

O fóton desencadeante continuaria a sua trajetória inalterado. Esses dois fótons promoveriam a liberação de fótons adicionais idênticos desde que estivessem presentes outros átomos excitados. Para isso é necessário um ambiente com número ilimitado de átomos excitados, que é chamado de inversão de população (mais átomos em estado excitado do que em estado fundamental).

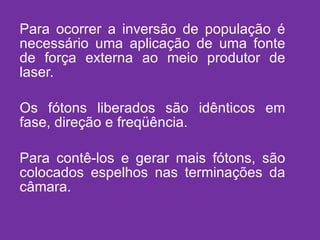

Para ocorrer a inversão de população é necessário uma aplicação de uma fonte de força externa ao meio produtor de laser. Os fótons liberados são idênticos em fase, direção e freqüência. Para contê-los e gerar mais fótons, são colocados espelhos nas terminações da câmara.
Os fótons são refletidos na câmara , que amplifica a luz e estimula a emissão de outros fótons a partir dos átomos excitados.

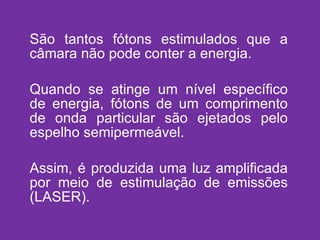

São tantos fótons estimulados que a câmara não pode conter a energia. Quando se atinge um nível específico de energia, fótons de um comprimento de onda particular são ejetados pelo espelho semipermeável. Assim, é produzida uma luz amplificada por meio de estimulação de emissões (LASER).

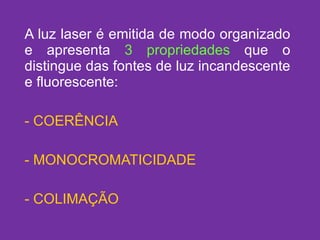

[object Object],[object Object],[object Object],[object Object]

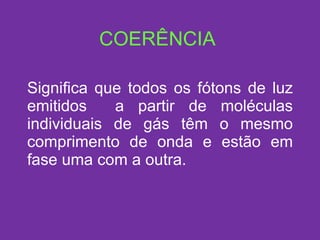

COERÊNCIA Significa que todos os fótons de luz emitidos  a partir de moléculas individuais de gás têm o mesmo comprimento de onda e estão em fase uma com a outra.

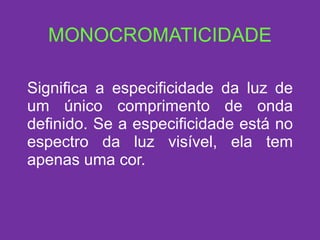

MONOCROMATICIDADE Significa a especificidade da luz de um único comprimento de onda definido. Se a especificidade está no espectro da luz visível, ela tem apenas uma cor.

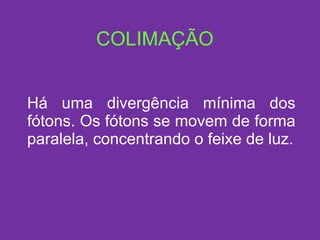

COLIMAÇÃO Há uma divergência mínima dos fótons. Os fótons se movem de forma paralela, concentrando o feixe de luz.

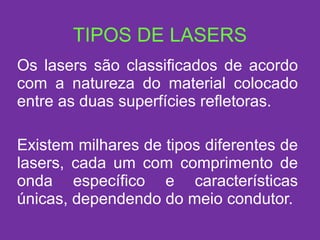

TIPOS DE LASERS Os lasers são classificados de acordo com a natureza do material colocado entre as duas superfícies refletoras. Existem milhares de tipos diferentes de lasers, cada um com comprimento de onda específico e características únicas, dependendo do meio condutor.
Os meios de produção de laser podem ser: Cristal e vidro (estado sólido) Gás  (HeNe) Semicondutor Corante líquido e químico Diodo  (GaAs)

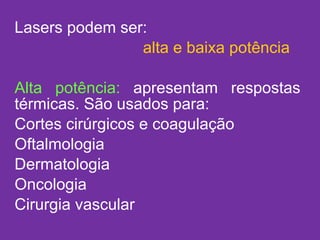

Lasers podem ser:  alta e baixa potência Alta potência:  apresentam respostas térmicas. São usados para: Cortes cirúrgicos e coagulação Oftalmologia Dermatologia Oncologia Cirurgia vascular

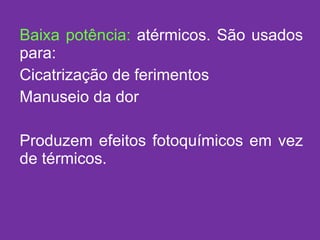

Baixa potência:  atérmicos. São usados para: Cicatrização de ferimentos Manuseio da dor Produzem efeitos fotoquímicos em vez de térmicos.

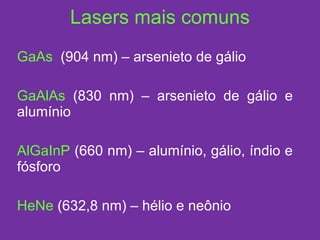

Lasers mais comuns GaAs  (904 nm) – arsenieto de gálio  GaAlAs  (830 nm) – arsenieto de gálio e alumínio AlGaInP  (660 nm) – alumínio, gálio, índio e fósforo HeNe  (632,8 nm) – hélio e neônio

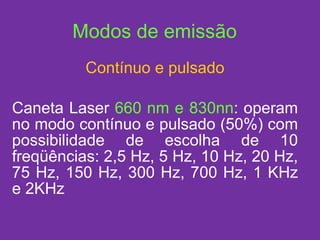

Contínuo e pulsado Caneta Laser  660 nm e 830nn : operam no modo contínuo e pulsado (50%) com possibilidade de escolha de 10 freqüências: 2,5 Hz, 5 Hz, 10 Hz, 20 Hz, 75 Hz, 150 Hz, 300 Hz, 700 Hz, 1 KHz e 2KHz Modos de emissão

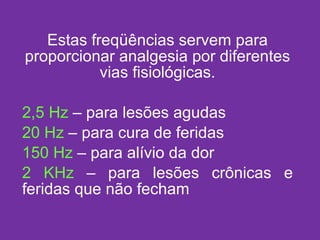

Estas freqüências servem para proporcionar analgesia por diferentes vias fisiológicas. 2,5 Hz  – para lesões agudas 20 Hz  – para cura de feridas 150 Hz  – para alívio da dor 2 KHz  – para lesões crônicas e feridas que não fecham

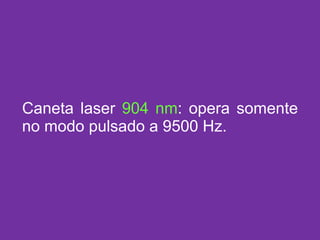

Caneta laser  904 nm : opera somente no modo pulsado a 9500 Hz.
Ação e efeito 1 – Efeitos primários ou diretos: Efeito bioquímico Efeito bioelétrico Efeito bioenergético 2 – Efeitos secundário: Estímulo a microcirculação Estímulo trófico celular

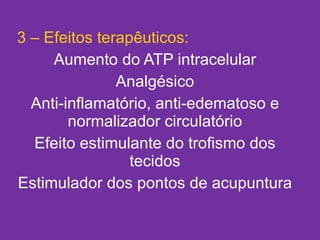

3 – Efeitos terapêuticos: Aumento do ATP intracelular Analgésico Anti-inflamatório, anti-edematoso e normalizador circulatório Efeito estimulante do trofismo dos tecidos Estimulador dos pontos de acupuntura
Doses Efeito analgésico:  2 a 4 J/cm2 Efeito anti-inflamatório:  1 a 3 J/cm2 Efeito regenerativo:  3 a 6 J/cm2 Efeito circulatório:  1 a 3 J/cm2

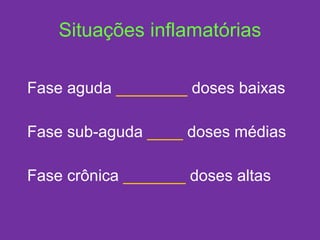

Situações inflamatórias Fase aguda  ________  doses baixas Fase sub-aguda  ____  doses médias Fase crônica  _______  doses altas

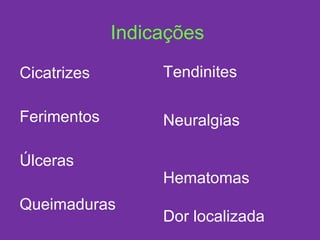

Indicações Cicatrizes Ferimentos Úlceras Queimaduras Tendinites Neuralgias Hematomas Dor localizada

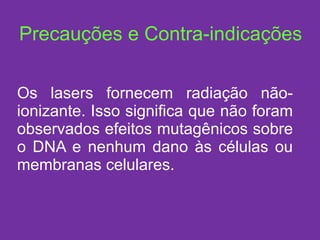

Precauções e Contra-indicações Os lasers fornecem radiação não-ionizante. Isso significa que não foram observados efeitos mutagênicos sobre o DNA e nenhum dano às células ou membranas celulares.

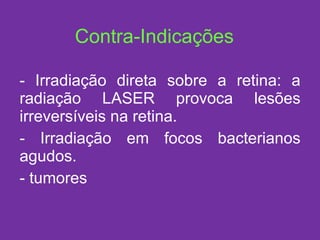

[object Object],[object Object],[object Object],Contra-Indicações

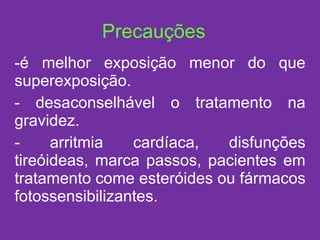

[object Object],[object Object],[object Object],Precauções
Técnicas de aplicação 1 – pontual  2 – Por zona ou região 3 - Varredura

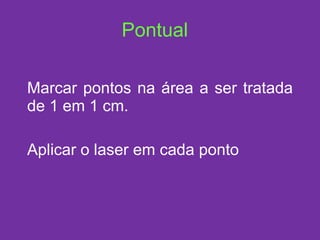

Pontual Marcar pontos na área a ser tratada de 1 em 1 cm. Aplicar o laser em cada ponto

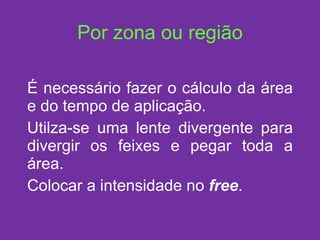

Por zona ou região É necessário fazer o cálculo da área e do tempo de aplicação. Utilza-se uma lente divergente para divergir os feixes e pegar toda a área. Colocar a intensidade no  free .

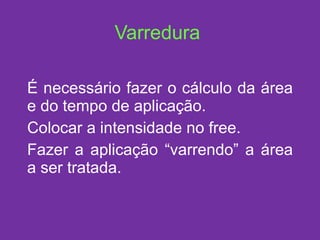

Varredura É necessário fazer o cálculo da área e do tempo de aplicação. Colocar a intensidade no free. Fazer a aplicação “varrendo” a área a ser tratada.

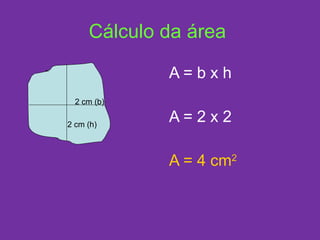

Cálculo da área A = b x h A = 2 x 2 A = 4 cm 2 2 cm (b) 2 cm (h)

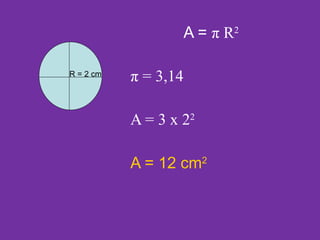

A =  π  R 2 π  = 3,14 A = 3 x 2 2 A = 12 cm 2 R = 2 cm

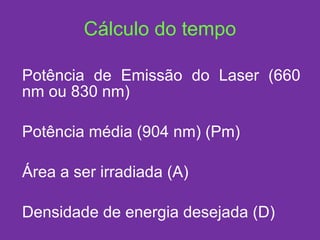

Cálculo do tempo Potência de Emissão do Laser (660 nm ou 830 nm) Potência média (904 nm) (Pm) Área a ser irradiada (A) Densidade de energia desejada (D)

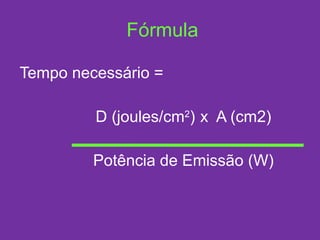

Fórmula Tempo necessário = D (joules/cm 2 )   x  A (cm2) Potência de Emissão (W)

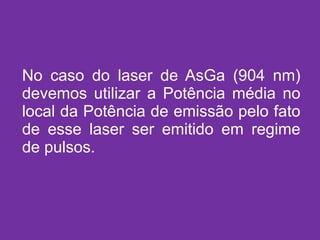

No caso do laser de AsGa (904 nm) devemos utilizar a Potência média no local da Potência de emissão pelo fato de esse laser ser emitido em regime de pulsos.

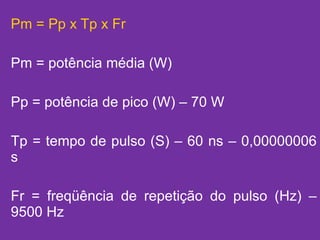

Pm = Pp x Tp x Fr Pm = potência média (W) Pp = potência de pico (W) – 70 W Tp = tempo de pulso (S) – 60 ns – 0,00000006 s Fr = freqüência de repetição do pulso (Hz) – 9500 Hz
