Instrumentos Opticos
O documento discute vários conceitos de óptica, incluindo aberrações esféricas e cromáticas, características de câmeras fotográficas como obturador e número f, funcionamento do olho humano, defeitos de visão como miopia e hipermetropia, e propriedades de lupas simples.
Mais conteúdo relacionado
Instrumentos Opticos
- 1. Campus Toledo UNIVERSIDADE TECNOLÓGICAFEDERAL DO PARANÁ Instrumentos ópticos Paulo de Tarso Neves Junior

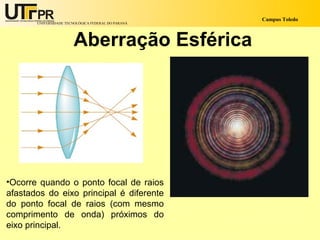

- 2. Campus Toledo UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ Aberração Esférica •Ocorre quando o ponto focal de raios afastados do eixo principal é diferente do ponto focal de raios (com mesmo comprimento de onda) próximos do eixo principal.
- 3. Campus Toledo UNIVERSIDADE TECNOLÓGICAFEDERAL DO PARANÁ Aberração Cromática •O índice de refração varia com o comprimento de onda. •Raios de comprimentos de onda diferente apresenta distâncias focais diferentes.
- 4. Campus Toledo UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ A câmera •Lente convergente formando uma imagem real. p >> q. •Obturador (shutter) → Determina o tempo de exposição. •Valores típicos de exposição: 1/30, 1/60, 1/125, 1/250 segundos.

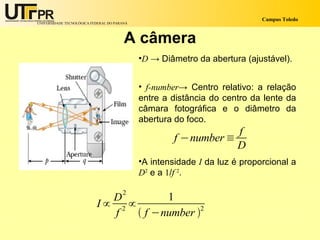

- 5. Campus Toledo UNIVERSIDADE TECNOLÓGICAFEDERAL DO PARANÁ A câmera •D → Diâmetro da abertura (ajustável). • f-number→ Centro relativo: a relação entre a distância do centro da lente da câmara fotográfica e o diâmetro da abertura do foco. f f −number ≡ D •A intensidade I da luz é proporcional a D2 e a 1/f 2. 2 D 1 I∝ 2 ∝ f f −number 2

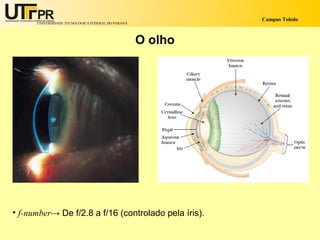

- 6. Campus Toledo UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ O olho • f-number→ De f/2.8 a f/16 (controlado pela íris).

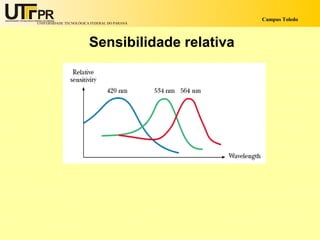

- 7. Campus Toledo UNIVERSIDADE TECNOLÓGICAFEDERAL DO PARANÁ Sensibilidade relativa

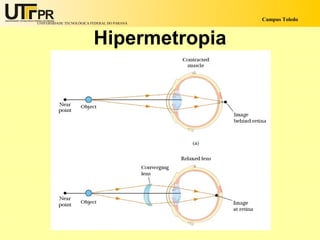

- 8. Campus Toledo UNIVERSIDADE TECNOLÓGICAFEDERAL DO PARANÁ Hipermetropia

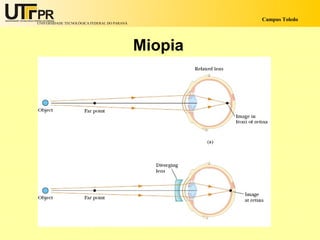

- 9. Campus Toledo UNIVERSIDADE TECNOLÓGICAFEDERAL DO PARANÁ Miopia

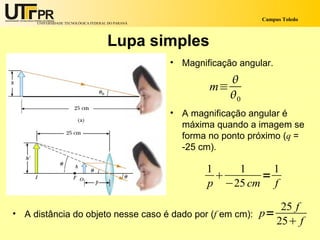

- 10. Campus Toledo UNIVERSIDADE TECNOLÓGICA FEDERAL DO PARANÁ Lupa simples • Magnificação angular. m≡ 0 • A magnificação angular é máxima quando a imagem se forma no ponto próximo (q = -25 cm). 1 1 1 = p −25 cm f 25 f • A distância do objeto nesse caso é dado por (f em cm): p= 25 f

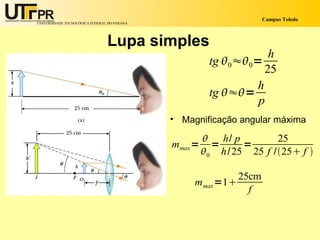

- 11. Campus Toledo UNIVERSIDADE TECNOLÓGICAFEDERAL DO PARANÁ Lupa simples h tg 0≈0= 25 h tg ≈= p • Magnificação angular máxima h/ p 25 mmax = = = 0 h/ 25 25 f /25 f 25cm mmax =1 f
