1) O documento descreve um espelho esférico côncavo e onde imagens de objetos colocados em diferentes regiões serão formadas. 2) É fornecido um problema sobre um fogão solar improvisado usando uma calota esférica e papel alumínio. A melhor altura para a grelha é no foco da superfície esférica. 3) É descrito um farol de automóvel que usa dois espelhos esféricos para produzir um feixe de luz paralelo. As distâncias da fonte

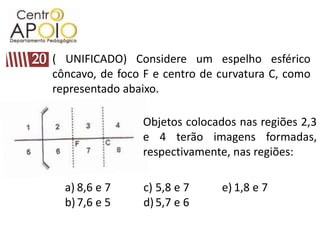

2. ( UNIFICADO) Considere um espelho esférico
côncavo, de foco F e centro de curvatura C, como
representado abaixo.
Objetos colocados nas regiões 2,3
e 4 terão imagens formadas,
respectivamente, nas regiões:
a) 8,6 e 7 c) 5,8 e 7 e) 1,8 e 7
b) 7,6 e 5 d) 5,7 e 6

3. ( UNIFICADO) Considere um espelho esférico
côncavo, de foco F e centro de curvatura C, como
representado abaixo.

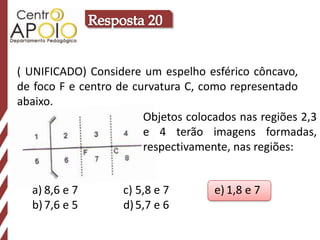

4. ( UNIFICADO) Considere um espelho esférico côncavo,
de foco F e centro de curvatura C, como representado
abaixo.
Objetos colocados nas regiões 2,3
e 4 terão imagens formadas,
respectivamente, nas regiões:
a) 8,6 e 7 c) 5,8 e 7 e) 1,8 e 7
b) 7,6 e 5 d) 5,7 e 6

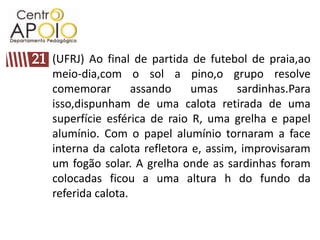

5. (UFRJ) Ao final de partida de futebol de praia,ao
meio-dia,com o sol a pino,o grupo resolve
comemorar assando umas sardinhas.Para
isso,dispunham de uma calota retirada de uma
superfície esférica de raio R, uma grelha e papel
alumínio. Com o papel alumínio tornaram a face
interna da calota refletora e, assim, improvisaram
um fogão solar. A grelha onde as sardinhas foram
colocadas ficou a uma altura h do fundo da
referida calota.

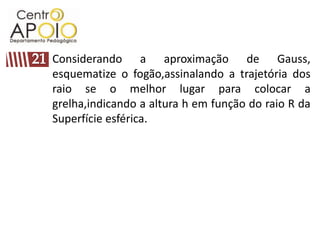

6. Considerando a aproximação de Gauss,
esquematize o fogão,assinalando a trajetória dos
raio se o melhor lugar para colocar a
grelha,indicando a altura h em função do raio R da
Superfície esférica.

7. R
O melhor lugar para a grelha é no foco, portanto h
2
h

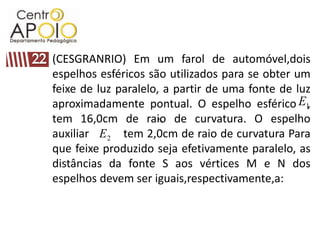

8. (CESGRANRIO) Em um farol de automóvel,dois
espelhos esféricos são utilizados para se obter um
feixe de luz paralelo, a partir de uma fonte de luz
aproximadamente pontual. O espelho esférico E1,
tem 16,0cm de raio de curvatura. O espelho
2E
auxiliar E 2 tem 2,0cm de raio de curvatura Para
que feixe produzido seja efetivamente paralelo, as
distâncias da fonte S aos vértices M e N dos
espelhos devem ser iguais,respectivamente,a:

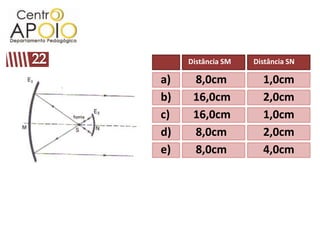

9. Distância SM Distância SN
a) 8,0cm 1,0cm
b) 16,0cm 2,0cm
c) 16,0cm 1,0cm
d) 8,0cm 2,0cm
e) 8,0cm 4,0cm

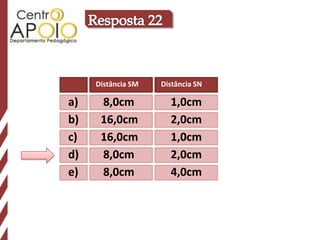

10. Distância SM Distância SN
a) 8,0cm 1,0cm
b) 16,0cm 2,0cm
c) 16,0cm 1,0cm
d) 8,0cm 2,0cm
e) 8,0cm 4,0cm

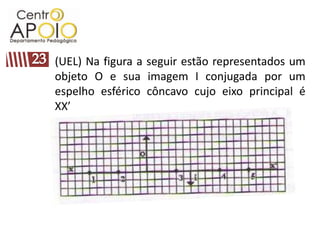

11. (UEL) Na figura a seguir estão representados um
objeto O e sua imagem I conjugada por um
espelho esférico côncavo cujo eixo principal é
XX’

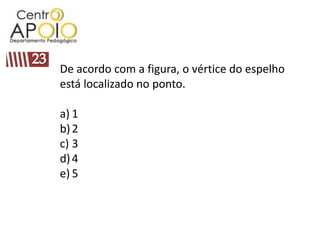

12. De acordo com a figura, o vértice do espelho
está localizado no ponto.
a) 1
b) 2
c) 3
d) 4
e) 5

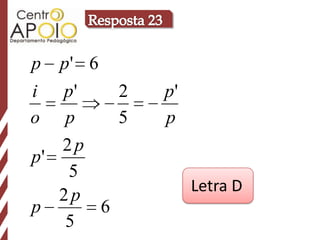

13. p p' 6
i p' 2 p'
o p 5 p
2p
p'
5
Letra D
2p
p 6
5

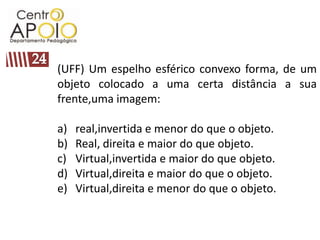

14. (UFF) Um espelho esférico convexo forma, de um
objeto colocado a uma certa distância a sua
frente,uma imagem:
a) real,invertida e menor do que o objeto.
b) Real, direita e maior do que objeto.
c) Virtual,invertida e maior do que objeto.
d) Virtual,direita e maior do que o objeto.
e) Virtual,direita e menor do que o objeto.

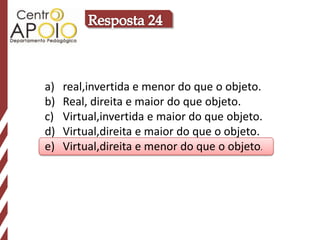

15. a) real,invertida e menor do que o objeto.
b) Real, direita e maior do que objeto.
c) Virtual,invertida e maior do que objeto.
d) Virtual,direita e maior do que o objeto.
e) Virtual,direita e menor do que o objeto.

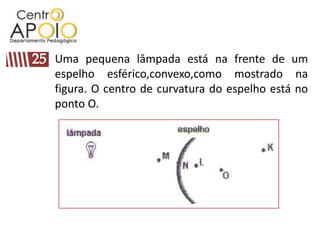

16. Uma pequena lâmpada está na frente de um
espelho esférico,convexo,como mostrado na
figura. O centro de curvatura do espelho está no
ponto O.

17. Nesse caso, o ponto em que, MAIS
provavelmente, a imagem da lâmpada será
formada é o
a) K.
b) L.
c) M.
d) N.

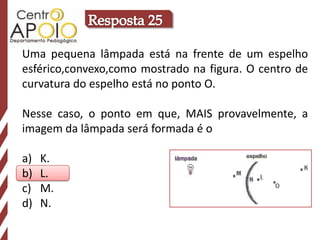

18. Uma pequena lâmpada está na frente de um espelho
esférico,convexo,como mostrado na figura. O centro de
curvatura do espelho está no ponto O.
Nesse caso, o ponto em que, MAIS provavelmente, a
imagem da lâmpada será formada é o
a) K.
b) L.
c) M.
d) N.

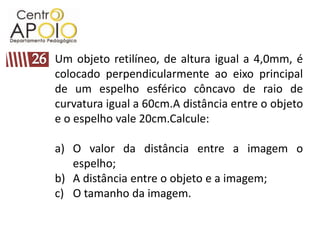

19. Um objeto retilíneo, de altura igual a 4,0mm, é
colocado perpendicularmente ao eixo principal
de um espelho esférico côncavo de raio de
curvatura igual a 60cm.A distância entre o objeto
e o espelho vale 20cm.Calcule:
a) O valor da distância entre a imagem o
espelho;
b) A distância entre o objeto e a imagem;
c) O tamanho da imagem.

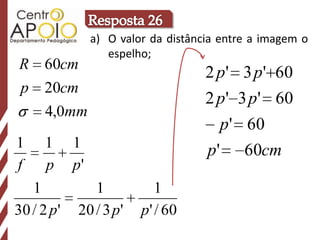

20. a) O valor da distância entre a imagem o
espelho;
R 60cm
2 p' 3 p' 60
p 20cm
2 p' 3 p' 60
4,0mm
p' 60
1 1 1
p' 60cm
f p p'
1 1 1
30 / 2 p' 20 / 3 p' p' / 60

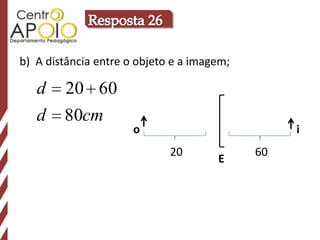

21. b) A distância entre o objeto e a imagem;
d 20 60
d 80cm
o i
20 60
E

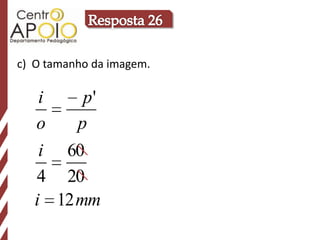

22. c) O tamanho da imagem.
i p'
o p
i 60
4 20
i 12 mm

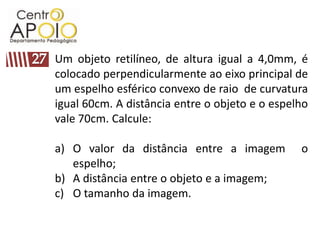

23. Um objeto retilíneo, de altura igual a 4,0mm, é
colocado perpendicularmente ao eixo principal de
um espelho esférico convexo de raio de curvatura
igual 60cm. A distância entre o objeto e o espelho
vale 70cm. Calcule:
a) O valor da distância entre a imagem o
espelho;
b) A distância entre o objeto e a imagem;
c) O tamanho da imagem.

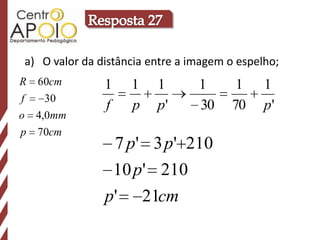

24. a) O valor da distância entre a imagem o espelho;
R 60cm 1 1 1 1 1 1
f 30
f p p' 30 70 p'
o 4,0mm
p 70cm
7 p' 3 p' 210
10 p' 210
p' 21cm

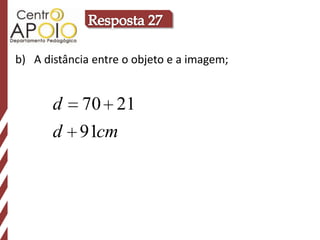

25. b) A distância entre o objeto e a imagem;
d 70 21
d 91cm

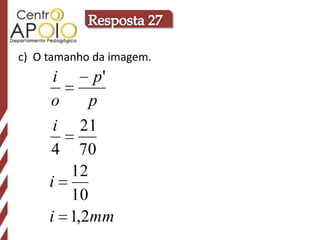

26. c) O tamanho da imagem.
i p'
o p
i 21
4 70
12
i
10
i 1,2mm

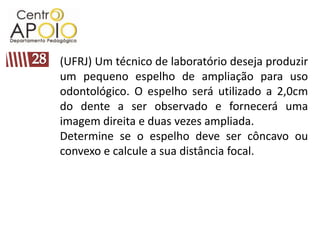

27. (UFRJ) Um técnico de laboratório deseja produzir
um pequeno espelho de ampliação para uso
odontológico. O espelho será utilizado a 2,0cm
do dente a ser observado e fornecerá uma
imagem direita e duas vezes ampliada.
Determine se o espelho deve ser côncavo ou
convexo e calcule a sua distância focal.

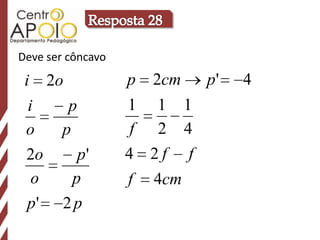

28. Deve ser côncavo
i 2o p 2cm p' 4
i p 1 1 1
o p f 2 4
2o p' 4 2f f
o p f 4cm
p' 2 p

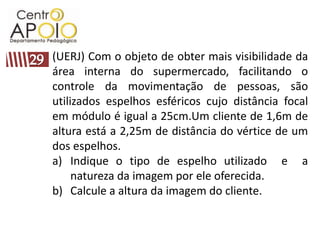

29. (UERJ) Com o objeto de obter mais visibilidade da
área interna do supermercado, facilitando o
controle da movimentação de pessoas, são
utilizados espelhos esféricos cujo distância focal
em módulo é igual a 25cm.Um cliente de 1,6m de
altura está a 2,25m de distância do vértice de um
dos espelhos.
a) Indique o tipo de espelho utilizado e a
natureza da imagem por ele oferecida.
b) Calcule a altura da imagem do cliente.

30. a) Indique o tipo de espelho utilizado e a natureza da
imagem por ele oferecida.
Espelho convexo
Imagem virtual

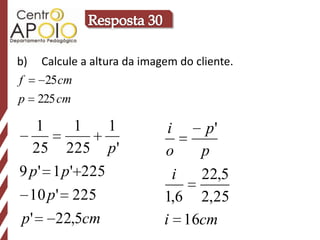

31. b) Calcule a altura da imagem do cliente.
f 25 cm
p 225 cm
1 1 1 i p'
25 225 p ' o p
9 p ' 1 p ' 225 i 22,5
10 p ' 225 1,6 2,25
p' 22,5cm i 16cm

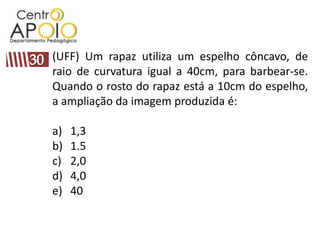

32. (UFF) Um rapaz utiliza um espelho côncavo, de
raio de curvatura igual a 40cm, para barbear-se.
Quando o rosto do rapaz está a 10cm do espelho,
a ampliação da imagem produzida é:
a) 1,3
b) 1.5
c) 2,0
d) 4,0
e) 40

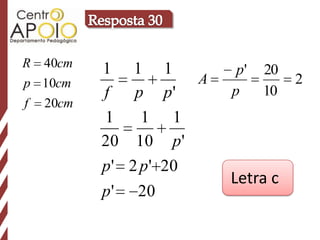

33. R 40cm 1 1 1 p' 20
p 10cm A 2
f p p' p 10
f 20cm
1 1 1
20 10 p '
p ' 2 p ' 20
Letra c
p ' 20

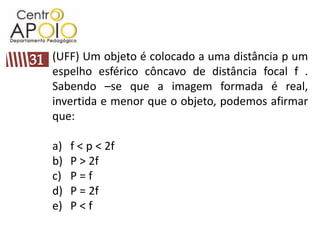

34. (UFF) Um objeto é colocado a uma distância p um
espelho esférico côncavo de distância focal f .
Sabendo –se que a imagem formada é real,
invertida e menor que o objeto, podemos afirmar
que:
a) f < p < 2f
b) P > 2f
c) P=f
d) P = 2f
e) P<f

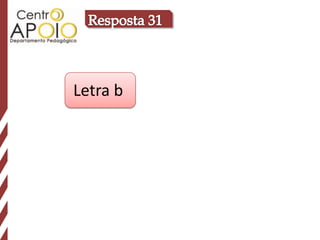

35. Letra b

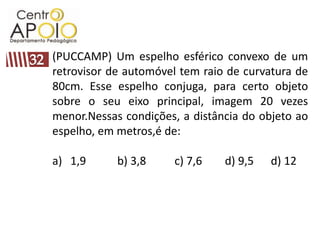

36. (PUCCAMP) Um espelho esférico convexo de um
retrovisor de automóvel tem raio de curvatura de
80cm. Esse espelho conjuga, para certo objeto
sobre o seu eixo principal, imagem 20 vezes
menor.Nessas condições, a distância do objeto ao
espelho, em metros,é de:
a) 1,9 b) 3,8 c) 7,6 d) 9,5 d) 12

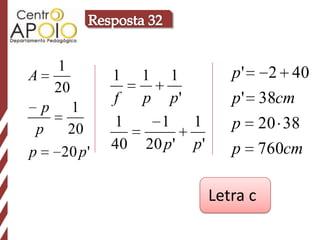

37. 1 p ' 2 40
A 1 1 1
20
f p p' p ' 38cm
p 1
p 20 1 1 1 p 20 38
p 20 p ' 40 20 p' p' p 760cm
Letra c

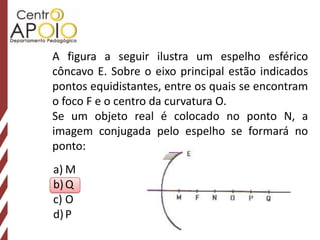

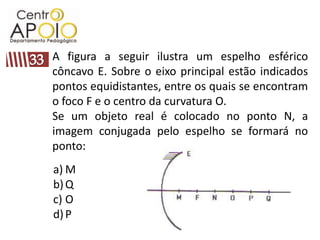

38. A figura a seguir ilustra um espelho esférico
côncavo E. Sobre o eixo principal estão indicados
pontos equidistantes, entre os quais se encontram
o foco F e o centro da curvatura O.
Se um objeto real é colocado no ponto N, a
imagem conjugada pelo espelho se formará no
ponto:
a) M
b) Q
c) O
d) P

39. A figura a seguir ilustra um espelho esférico
côncavo E. Sobre o eixo principal estão indicados
pontos equidistantes, entre os quais se encontram
o foco F e o centro da curvatura O.
Se um objeto real é colocado no ponto N, a
imagem conjugada pelo espelho se formará no
ponto:
a) M
b) Q
c) O
d) P

40. (MACKENZIE) Um objeto real O encontra-se diante
de um espelho esférico côncavo, que obedece as
condições de Gauss, conforme o esquema
adiante.
A distância x entre o objeto
e o vértice do espelho é:
a) 6,0cm d) 11,0cm
b) 9,0cm e) 35,0cm
c) 10,5cm

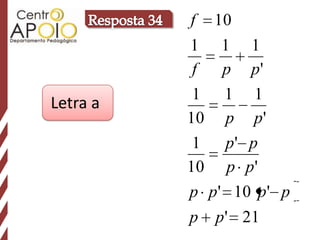

41. f 10
1 1 1
f p p'
1 1 1
Letra a
10 p p'
1 p' p
10 p p '
p p' 10 p' p
p p ' 21

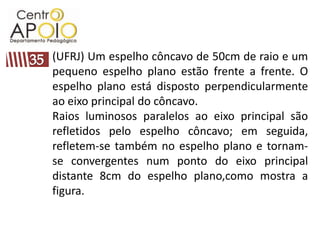

42. (UFRJ) Um espelho côncavo de 50cm de raio e um
pequeno espelho plano estão frente a frente. O
espelho plano está disposto perpendicularmente
ao eixo principal do côncavo.
Raios luminosos paralelos ao eixo principal são
refletidos pelo espelho côncavo; em seguida,
refletem-se também no espelho plano e tornam-
se convergentes num ponto do eixo principal
distante 8cm do espelho plano,como mostra a
figura.

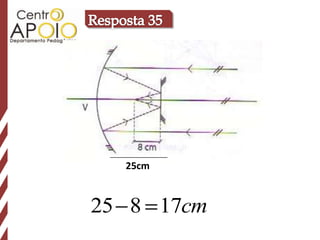

43. Calcule a distância do espelho plano ao vértice V do
espelho côncavo.

44. 25cm
25 8 17cm
