O documento trata de várias questões relacionadas à reflexão da luz em espelhos planos, abordando conceitos de incidência, formação de imagens e distâncias. São apresentados problemas práticos que envolvem a observação de imagens reflexas, com diferentes cenários e perguntas a serem resolvidas. As questões incluem a localização de imagens, distâncias entre objetos e espelhos, e as consequências do movimento do espelho sobre a visão da imagem.

1. Física 2Módulo2Reflexão da Luz

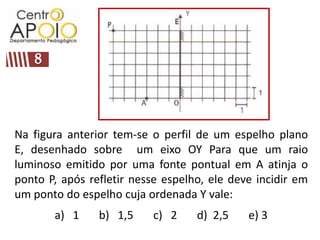

2. 8Na figura anterior tem-se o perfil de um espelho plano E, desenhado sobre um eixo OY Para que um raio luminoso emitido por uma fonte pontual em A atinja o ponto P, após refletir nesse espelho, ele deve incidir em um ponto do espelho cuja ordenada Y vale:a) 1 b) 1,5 c) 2 d) 2,5 e) 3

3. 8

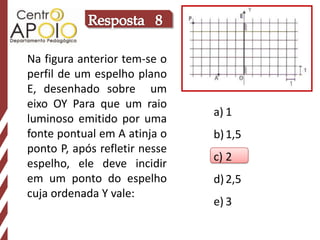

4. Resposta 8Na figura anterior tem-se o perfil de um espelho plano E, desenhado sobre um eixo OY Para que um raio luminoso emitido por uma fonte pontual em A atinja o ponto P, após refletir nesse espelho, ele deve incidir em um ponto do espelho cuja ordenada Y vale:11,522,53

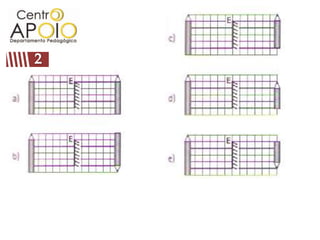

5. 9Um lápis encontra-se na frente de um pequeno espelho plano E, como mostra a figura. O lápis e a imagem estão corretamente representados na alternativa:

6. 2

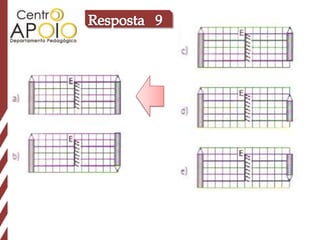

7. Resposta 9

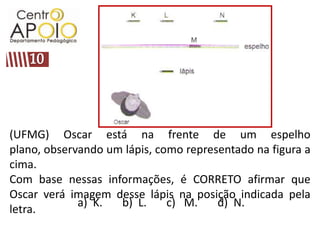

8. 10(UFMG) Oscar está na frente de um espelho plano, observando um lápis, como representado na figura a cima.Com base nessas informações, é CORRETO afirmar que Oscar verá imagem desse lápis na posição indicada pela letra.a) K. b) L. c) M. d) N.

9. Resposta 10(UFMG) Oscar está na frente de um espelho plano, observando um lápis, como representado na figura a cima.Com base nessas informações, é CORRETO afirmar que Oscar verá imagem desse lápis na posição indicada pela letra.K.L.M.N.

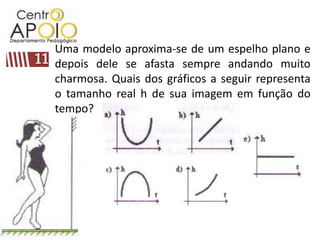

10. Uma modelo aproxima-se de um espelho plano e depois dele se afasta sempre andando muito charmosa. Quais dos gráficos a seguir representa o tamanho real h de sua imagem em função do tempo?11

11. Resposta 11

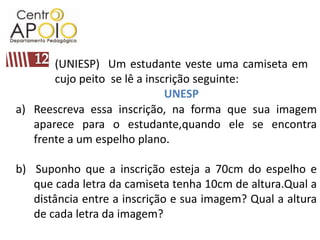

12. 12(UNIESP) Um estudante veste uma camiseta em cujo peito se lê a inscrição seguinte:UNESPReescreva essa inscrição, na forma que sua imagem aparece para o estudante,quando ele se encontra frente a um espelho plano.b) Suponho que a inscrição esteja a 70cm do espelho e que cada letra da camiseta tenha 10cm de altura.Qual a distância entre a inscrição e sua imagem? Qual a altura de cada letra da imagem?

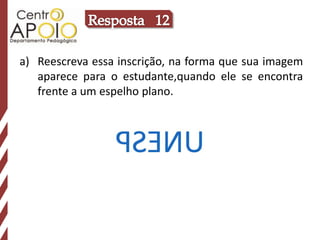

13. Resposta 12Reescreva essa inscrição, na forma que sua imagem aparece para o estudante,quando ele se encontra frente a um espelho plano.

14. Resposta 12b) Suponho que a inscrição esteja a 70cm do espelho e que cada letra da camiseta tenha 10cm de altura.Qual a distância entre a inscrição e sua imagem? Qual a altura de cada letra da imagem?140cm e 10cm

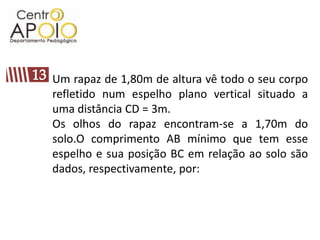

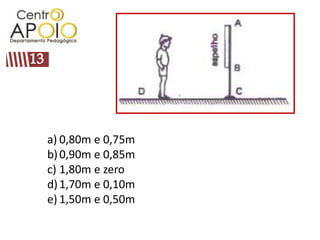

15. 13Um rapaz de 1,80m de altura vê todo o seu corpo refletido num espelho plano vertical situado a uma distância CD = 3m.Os olhos do rapaz encontram-se a 1,70m do solo.O comprimento AB mínimo que tem esse espelho e sua posição BC em relação ao solo são dados, respectivamente, por:

16. 130,80m e 0,75m0,90m e 0,85m1,80m e zero1,70m e 0,10m1,50m e 0,50m

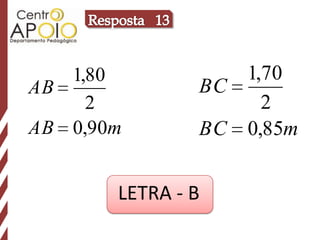

17. Resposta 13LETRA - B

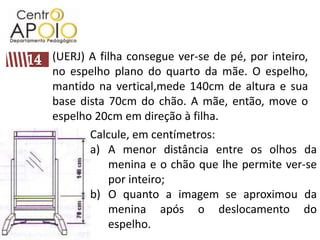

18. (UERJ) A filha consegue ver-se de pé, por inteiro, no espelho plano do quarto da mãe. O espelho, mantido na vertical,mede 140cm de altura e sua base dista 70cm do chão. A mãe, então, move o espelho 20cm em direção à filha. 14Calcule, em centímetros:A menor distância entre os olhos da menina e o chão que lhe permite ver-se por inteiro;O quanto a imagem se aproximou da menina após o deslocamento do espelho.

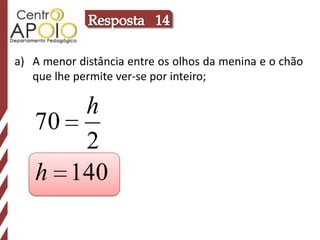

19. Resposta 14A menor distância entre os olhos da menina e o chão que lhe permite ver-se por inteiro;

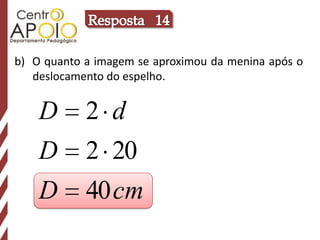

20. Resposta 14b) O quanto a imagem se aproximou da menina após o deslocamento do espelho.

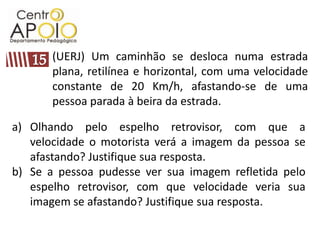

21. (UERJ) Um caminhão se desloca numa estrada plana, retilínea e horizontal, com uma velocidade constante de 20 Km/h, afastando-se de uma pessoa parada à beira da estrada. 15Olhando pelo espelho retrovisor, com que a velocidade o motorista verá a imagem da pessoa se afastando? Justifique sua resposta.Se a pessoa pudesse ver sua imagem refletida pelo espelho retrovisor, com que velocidade veria sua imagem se afastando? Justifique sua resposta.

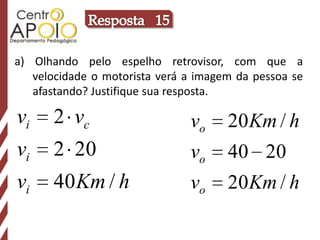

22. Resposta 15a) Olhando pelo espelho retrovisor, com que a velocidade o motorista verá a imagem da pessoa se afastando? Justifique sua resposta.

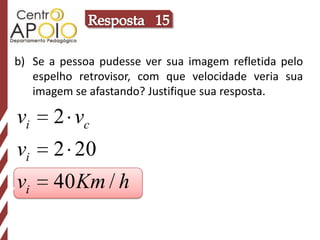

23. Resposta 15b) Se a pessoa pudesse ver sua imagem refletida pelo espelho retrovisor, com que velocidade veria sua imagem se afastando? Justifique sua resposta.

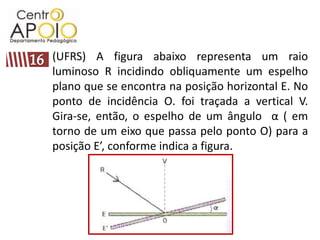

24. (UFRS) A figura abaixo representa um raio luminoso R incidindo obliquamente um espelho plano que se encontra na posição horizontal E. No ponto de incidência O. foi traçada a vertical V. Gira-se, então, o espelho de um ângulo α( em torno de um eixo que passa pelo ponto O) para a posição E’, conforme indica a figura.16

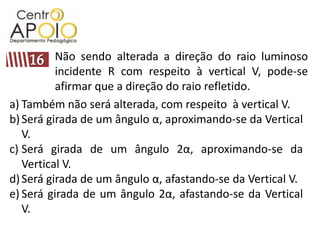

25. Não sendo alterada a direção do raio luminoso incidente R com respeito à vertical V, pode-se afirmar que a direção do raio refletido.16Também não será alterada, com respeito à vertical V.Será girada de um ângulo α, aproximando-se da Vertical V.Será girada de um ângulo 2α, aproximando-se da Vertical V.Será girada de um ângulo α, afastando-se da Vertical V.Será girada de um ângulo 2α, afastando-se da Vertical V.

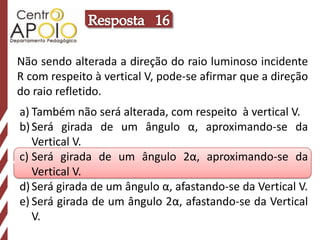

26. Resposta 16Não sendo alterada a direção do raio luminoso incidente R com respeito à vertical V, pode-se afirmar que a direção do raio refletido.Também não será alterada, com respeito à vertical V.Será girada de um ângulo α, aproximando-se da Vertical V.Será girada de um ângulo 2α, aproximando-se da Vertical V.Será girada de um ângulo α, afastando-se da Vertical V.Será girada de um ângulo 2α, afastando-se da Vertical V.

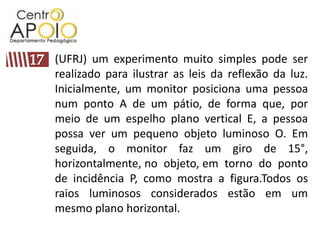

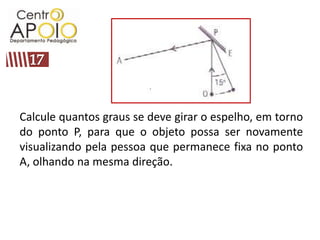

27. 17(UFRJ) um experimento muito simples pode ser realizado para ilustrar as leis da reflexão da luz. Inicialmente, um monitor posiciona uma pessoa num ponto A de um pátio, de forma que, por meio de um espelho plano vertical E, a pessoa possa ver um pequeno objeto luminoso O. Em seguida, o monitor faz um giro de 15°, horizontalmente, no objeto, em torno do ponto de incidência P, como mostra a figura.Todos os raios luminosos considerados estão em um mesmo plano horizontal.

28. 17Calcule quantos graus se deve girar o espelho, em torno do ponto P, para que o objeto possa ser novamente visualizando pela pessoa que permanece fixa no ponto A, olhando na mesma direção.

29. Resposta 17

30. 18(UERJ) Uma garota, para observar seu penteado, coloca-se em frente à um espelho plano de parede, situado a 40cm de uma flor presa na parte de trás dos seus cabelos.

31. Buscando uma visão melhor do arranjo da flor no cabelo, ela segura, com uma das mãos, um pequeno espelho plano atrás da cabeça, a 15cm da flor.A menor distância entre a flor e sua imagem, vista pela garota no espelho de parede, está próxima de:18a) 55cm b) 70cm c) 95cm d) 110cm

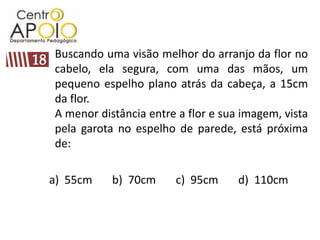

32. Resposta 18Buscando uma visão melhor do arranjo da flor no cabelo, ela segura, com uma das mãos, um pequeno espelho plano atrás da cabeça, a 15cm da flor.A menor distância entre a flor e sua imagem, vista pela garota no espelho de parede, está próxima de:a) 55cm b) 70cm c) 95cm d) 110cm

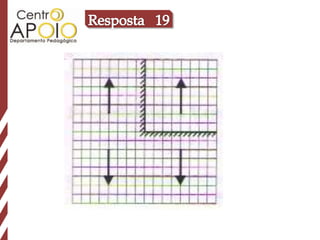

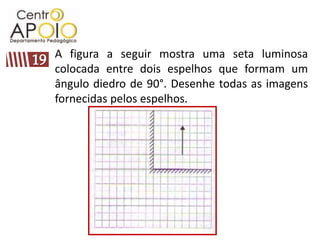

33. A figura a seguir mostra uma seta luminosa colocada entre dois espelhos que formam um ângulo diedro de 90°. Desenhe todas as imagens fornecidas pelos espelhos.19

34. Resposta 19
