Espelhos de Corrente
Prof. Jader A. De Lima
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013

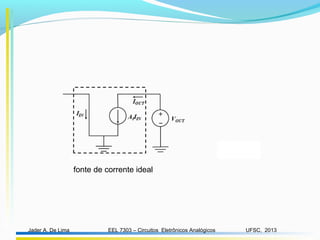

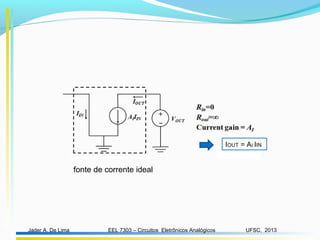

fonte de corrente ideal
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013
fonte de corrente ideal
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013
fonte de corrente ideal
IOUT = AI IIN
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 5
Espelho de corrente simples com BJT´s
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 6
Espelho de corrente simples com BJT´s






≅






≅
VT
V
II
VT
V
II
BE
SE
BE
SE
2
22
1
11
exp
exp
Pelo modelo clássico do BJT
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 7
Espelho de corrente simples com BJT´s






≅






≅
VT
V
II
VT
V
II
BE
SE
BE
SE
2
22
1
11
exp
exp
IE1 = IE2
Pelo modelo clássico do BJT
Sendo VBE1 = VBE2 = VBE
e admitindo Q1 e Q2 casados, ou
IS1 = IS2 = IS
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 8
Espelho de corrente simples com BJT´s






≅






≅
VT
V
II
VT
V
II
BE
SE
BE
SE
2
22
1
11
exp
exp
Desprezando-se as correntes de base, i.e., IC = IE IO = IREF
Pelo modelo clássico do BJT
IE1 = IE2
Sendo VBE1 = VBE2 = VBE
e admitindo Q1 e Q2 casados, ou
IS1 = IS2 = IS
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 9

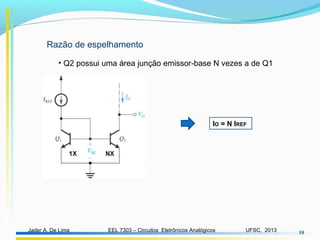

Razão de espelhamento

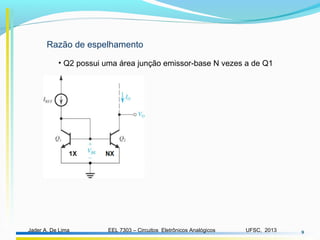

• Q2 possui uma área junção emissor-base N vezes a de Q1
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 10
Razão de espelhamento
IO = N IREF
• Q2 possui uma área junção emissor-base N vezes a de Q1
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 11

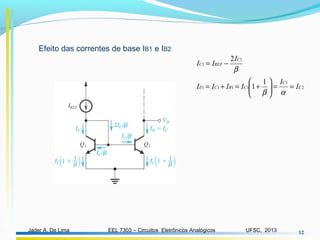

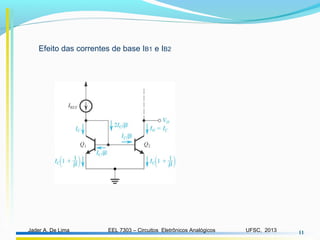

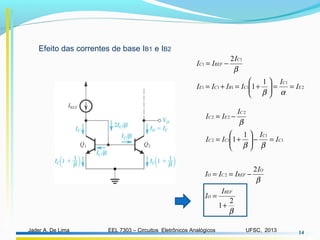

Efeito das correntes de base IB1 e IB2
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 12
Efeito das correntes de base IB1 e IB2
2
1
1111
1
1
1
1
2
E
C
CBCE
C
REFC
I
I
IIII
I
II
==





+=+=
−=
αβ
β
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 13
1
1
12
2
22
1
1 C
C
CC
C
EC
I
I
II
I
II
=−





+=
−=
ββ
β

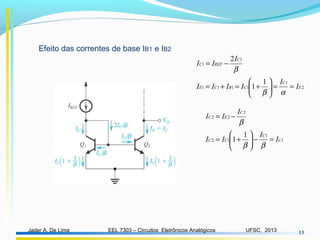

Efeito das correntes de base IB1 e IB2
2
1
1111
1
1
1
1
2
E
C
CBCE
C
REFC
I
I
IIII
I
II
==





+=+=
−=
αβ
β
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 14
2
1
1111
1
1
1
1
2
E
C
CBCE
C
REFC
I
I
IIII
I
II
==





+=+=
−=
αβ
β
1
1
12
2
22
1
1 C
C
CC
C
EC
I
I
II
I
II
=−





+=
−=
ββ
β
β
β
2
1
2
2
+
=
−==
REF
O
O
REFCO
I
I
I
III
Efeito das correntes de base IB1 e IB2
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 15

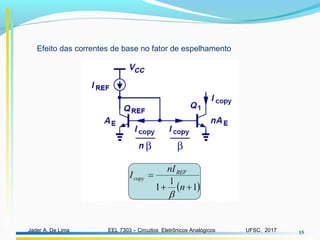

Efeito das correntes de base no fator de espelhamento
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 16

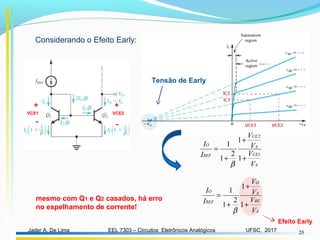

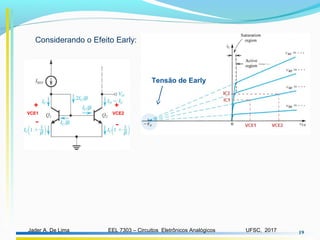

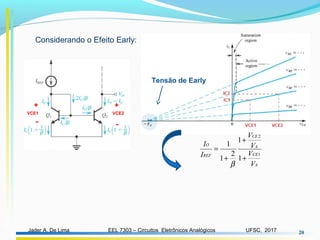

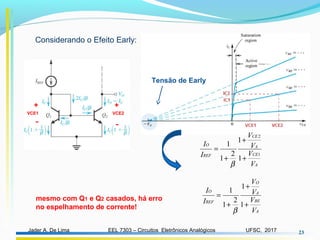

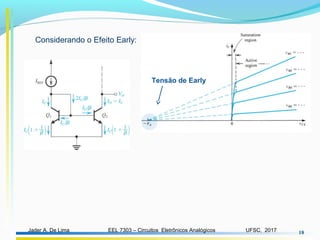

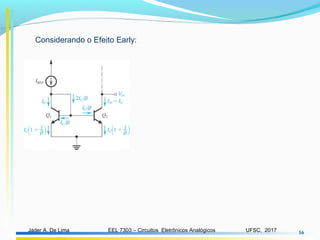

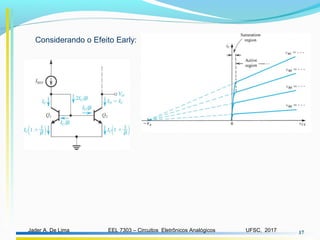

Considerando o Efeito Early:
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 17
Considerando o Efeito Early:
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 18
Considerando o Efeito Early:
Tensão de Early
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 19
Considerando o Efeito Early:
Tensão de Early
VCE1 VCE2
+
-
+
-
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 20

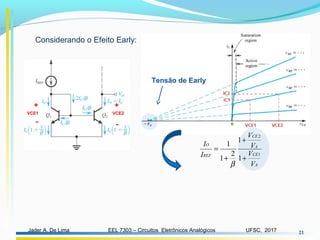

Considerando o Efeito Early:
A
CE
A
CE
REF
O
V
V
V
V
I
I
1
2
1
1
2
1
1
+
+
+
=
β
Tensão de Early
VCE1 VCE2
+
-
+
-
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 21
Considerando o Efeito Early:
A
CE
A
CE
REF
O
V
V
V
V
I
I
1
2
1
1
2
1
1
+
+
+
=
β
Tensão de Early
VCE1 VCE2
+
-
+
-
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 22

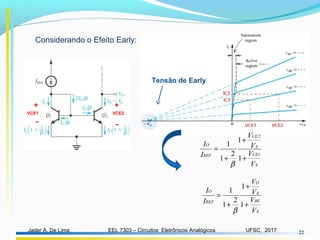

Considerando o Efeito Early:
A
BE
A
O
REF
O
V
V
V
V
I
I
+
+
+
=
1
1
2
1
1
β
Tensão de Early
A
CE
A
CE
REF
O
V
V
V
V
I
I
1
2
1
1
2
1
1
+
+
+
=
β
VCE1 VCE2
+
-
+
-
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 23
Considerando o Efeito Early:
Tensão de Early
mesmo com Q1 e Q2 casados, há erro
no espelhamento de corrente! A
BE
A
O
REF
O
V
V
V
V
I
I
+
+
+
=
1
1
2
1
1
β
A
CE
A
CE
REF
O
V
V
V
V
I
I
1
2
1
1
2
1
1
+
+
+
=
β
VCE1 VCE2
+
-
+
-
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 24
Considerando o Efeito Early:
Tensão de Early
mesmo com Q1 e Q2 casados, há erro
no espelhamento de corrente! A
BE
A
O
REF
O
V
V
V
V
I
I
+
+
+
=
1
1
2
1
1
β
A
CE
A
CE
REF
O
V
V
V
V
I
I
1
2
1
1
2
1
1
+
+
+
=
β
beta finito
VCE1 VCE2
+
-
+
-
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 25

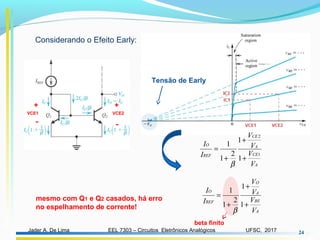

Considerando o Efeito Early:
Tensão de Early
mesmo com Q1 e Q2 casados, há erro
no espelhamento de corrente! A
BE
A
O
REF
O
V
V
V
V
I
I
+
+
+
=
1
1
2
1
1
β
A
CE
A
CE
REF
O
V
V
V
V
I
I
1
2
1
1
2
1
1
+
+
+
=
β
Efeito Early
VCE1 VCE2
+
-
+
-
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 26

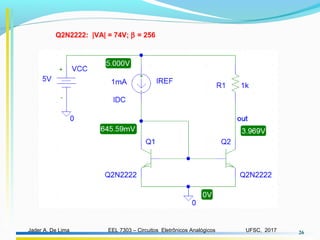

Q2N2222: |VA| = 74V; β = 256
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 27
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 28
erro 3.1%
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 29

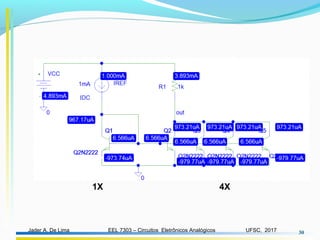

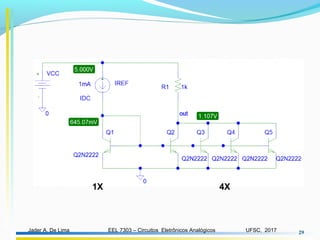

1X 4X
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 30
1X 4X
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 31

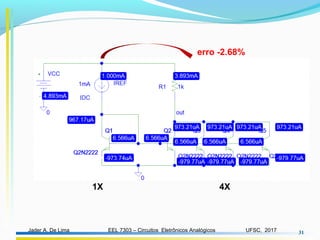

erro -2.68%
1X 4X
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 32

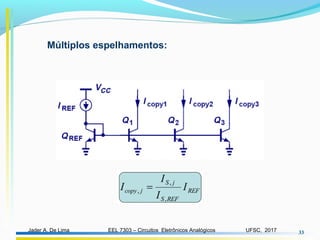

Múltiplos espelhamentos:
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 33

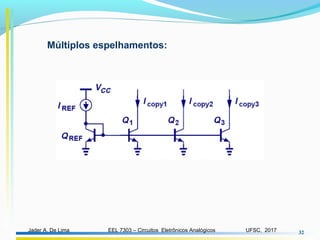

Múltiplos espelhamentos:
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 34

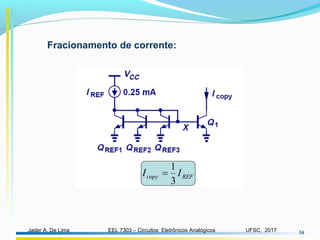

Fracionamento de corrente:
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 35

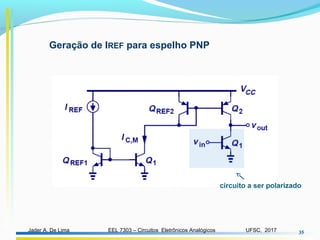

Geração de IREF para espelho PNP
circuito a ser polarizado
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 36

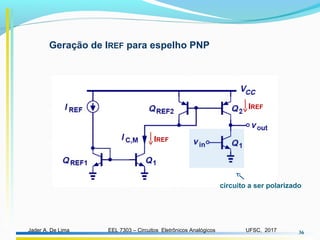

Geração de IREF para espelho PNP
IREF
IREF
circuito a ser polarizado
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 37

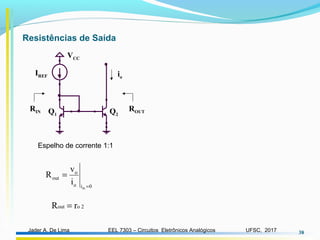

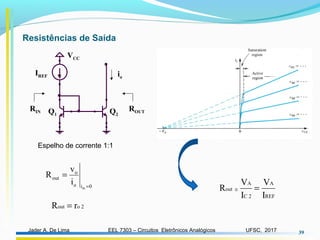

Resistências de Saída
VCC
io
Q1 Q2
RIN ROUT
IREF
Espelho de corrente 1:1
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 38
VCC
io
Q1 Q2
RIN ROUT
IREF
in
o
out
o i 0
v
R
i =
=
Resistências de Saída
Espelho de corrente 1:1
2oout rR =
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 39
VCC
io
Q1 Q2
RIN ROUT
IREF
in
o
out
o i 0
v
R
i =
=
Resistências de Saída
Espelho de corrente 1:1
2oout rR =
REF
A
2C
A
out
I
V
I
V
R =≅
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 40
O
in
IN
in V =0
V
R
i
=

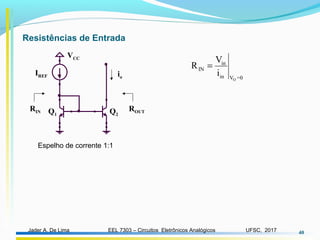

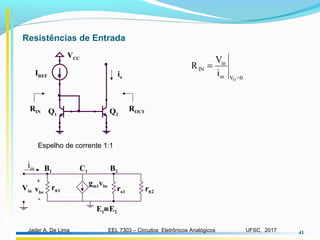

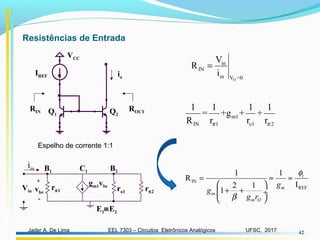

Resistências de Entrada
VCC
io
Q1 Q2
RIN ROUT
IREF
Espelho de corrente 1:1
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 41
O
in
IN
in V =0
V
R
i
=
E1≡E2
gm1vbe
rπ1vbe
+
-
B1 C1 B2
ro1 rπ2
iin
Vin
Resistências de Entrada
VCC
io
Q1 Q2
RIN ROUT
IREF
Espelho de corrente 1:1
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 42
IN
REF
1 1
R
I2 1
1
t
m
m
m O
g
g
g r
φ
β
= ≈ ≈
 
+ + ÷
 
O
in
IN
in V =0
V
R
i
=
m1
IN 1 o1 2
1 1 1 1
= +g + +
R r r rπ π
E1≡E2
gm1vbe
rπ1vbe
+
-
B1 C1 B2
ro1 rπ2
iin
Vin
Resistências de Entrada
VCC
io
Q1 Q2
RIN ROUT
IREF
Espelho de corrente 1:1
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 43
( )1
I2 C
+ββ
VCC
β
CIβ
CI2
CO II =
IBIB
IREF
IC=βIB

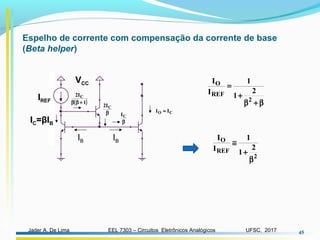

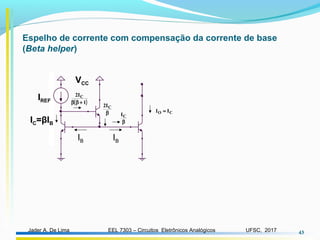

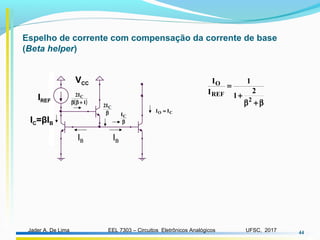

Espelho de corrente com compensação da corrente de base
(Beta helper)
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 44
β+β
+
=
2
REF
O
2
1
1
I
I
( )1
I2 C
+ββ
VCC
β
CIβ
CI2
CO II =
IBIB
IREF
IC=βIB
Espelho de corrente com compensação da corrente de base
(Beta helper)
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 45
β+β
+
=
2
REF
O
2
1
1
I
I
2
REF
O
2
1
1
I
I
β
+
≅
( )1
I2 C
+ββ
VCC
β
CIβ
CI2
CO II =
IBIB
IREF
IC=βIB
Espelho de corrente com compensação da corrente de base
(Beta helper)
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 46

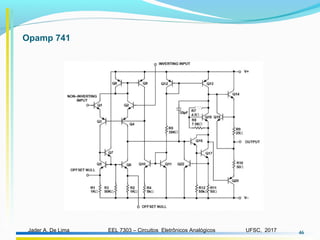

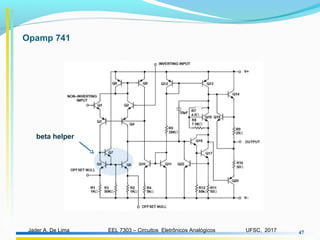

Opamp 741
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 47
Opamp 741
beta helper
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 48
Espelho de Corrente a MOSFET´s
• conceito de espelho de corrente pode ser estendido a transistores
MOS
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 49

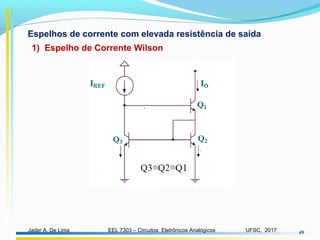

1) Espelho de Corrente Wilson
Espelhos de corrente com elevada resistência de saída
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 50

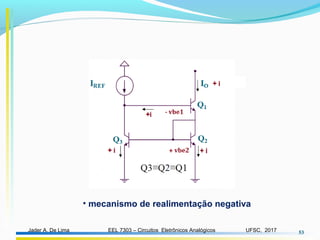

• mecanismo de realimentação negativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 51
• mecanismo de realimentação negativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 52
• mecanismo de realimentação negativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 53
• mecanismo de realimentação negativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 54

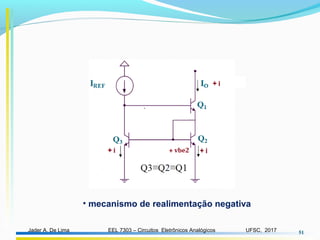

• mecanismo de realimentação negativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 55

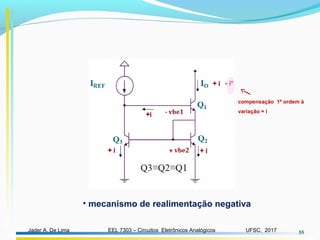

compensação 1ª ordem à
variação + i
• mecanismo de realimentação negativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 56

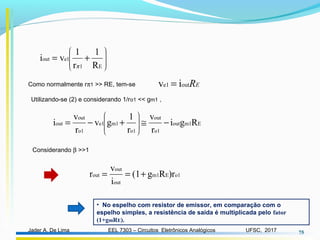

• Resistência de sáida ac do espelho Wilson
• Q2 conectado como diodo é representado por re2
• β1 = β2 = β3
• circuito equivalente AC
o1
e1out
π1m1out
r
vv
vgi
−
+=
o3π33e1π1B1 rvvvv mg−=+=
π3e1 vv =






+=
π1
π1
outpe1
r
v
irv
(2)
(3)
(1)
(4) ( )π3e2p //rrr =sendo
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 57

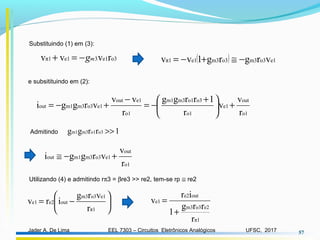

o3e13e1π1 rvvv mg−=+
Substituindo (1) em (3):
( ) e1o3m3o3m3e1π1 vrgrg1vv −≅+−=
o1
out
e1
o1
o3o1m3m1
o1
e1out
e1o3m3m1out
r
v
v
r
1rrgg
r
vv
vrggi +




 +
−=
−
+−=
e subsitituindo em (2):
o1
out
e1o3m3m1out
r
v
vrggi +−≅
Admitindo 1rrgg o3o1m3m1 >>






−=
π1
e1o3m3
oute2e1
r
vrg
irv
Utilizando (4) e admitindo rπ3 = βre3 >> re2, tem-se rp ≅ re2
π1
e2o3m3
oute2
e1
r
rrg
1
ir
v
+
=
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 58

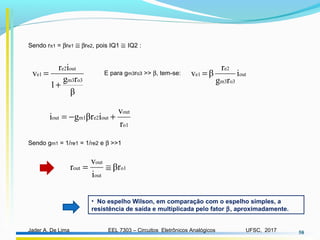

Sendo rπ1 = βre1 ≅ βre2, pois IQ1 ≅ IQ2 :
β
rg
1
ir
v
o3m3
oute2
e1
+
= E para gm3ro3 >> β, tem-se: out
o3m3
e2
e1 i
rg
r
βv =
o1
out
oute2m1out
r
v
iβrgi +−=
Sendo gm1 = 1/re1 = 1/re2 e β >>1
o1
out
out
out βr
i
v
r ≅=
• No espelho Wilson, em comparação com o espelho simples, a
resistência de saída e multiplicada pelo fator β, aproximadamente.
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 59
espelho Wilson
(rout aumentado)

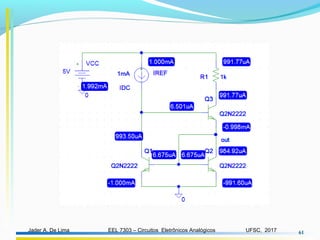

EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 60

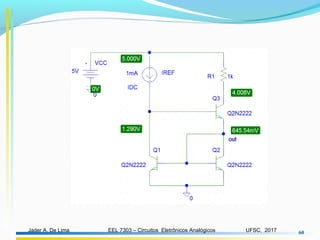

EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 61
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 62

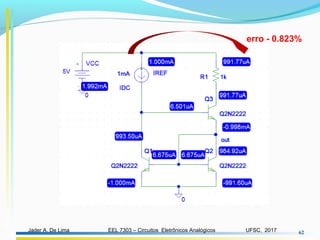

erro - 0.823%
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 63

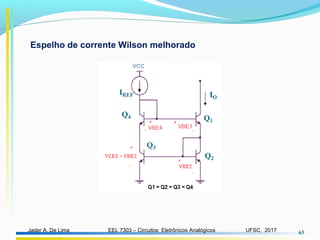

Espelho de corrente Wilson melhorado
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 64
redução efeito Early
Espelho de corrente Wilson melhorado
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 65

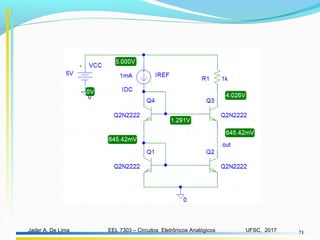

EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 66
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 67

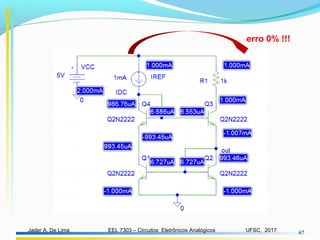

erro 0% !!!
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 68

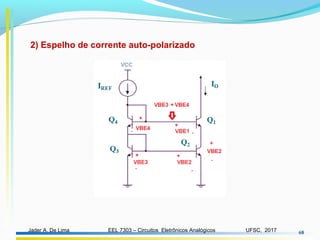

2) Espelho de corrente auto-polarizado
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 69

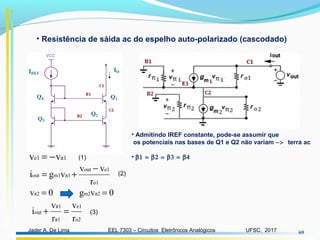

• Resistência de sáida ac do espelho auto-polarizado (cascodado)
• Admitindo IREF constante, pode-se assumir que
os potenciais nas bases de Q1 e Q2 não variam −> terra ac
• β1 = β2 = β3 = β4
o1
e1out
π1m1out
r
vv
vgi
−
+=
π1e1 vv −=
(2)
(1)
0vπ2 = 0vg π2m2 =
o2
e1
π1
π1
out
r
v
r
v
i =+ (3)
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 70
Sendo geralmente ro2 >> rπ1 = β re1, tem-se






+= ro2
1
1r
1
e1out vi π
1oute1 iv πr=
out
o1
out
π1m1out
o1
out
o1
m1e1
o1
out
out βi
r
v
rgi
r
v
r
1
gv
r
v
i −=−≅+−=










Utilizando-se (2) e considerando 1/ro1 << gm1 ,
Considerando β >>1
o1
out
out
out βr
i
v
r ≅=
• No espelho cascodado, em comparação com o espelho simples, a
resistência de saída e multiplicada pelo fator β, aproximadamente.
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 71
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 72
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 73

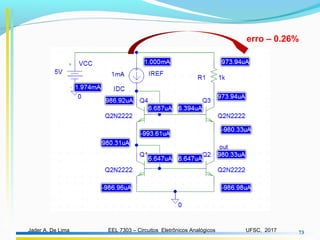

erro – 0.26%
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 74

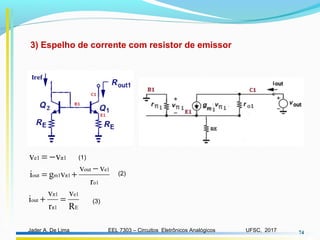

3) Espelho de corrente com resistor de emissor
o1
e1out
π1m1out
r
vv
vgi
−
+=
π1e1 vv −=
(2)
(1)
E
e1
π1
π1
out
R
v
r
v
i =+ (3)
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 75
Como normalmente rπ1 >> RE, tem-se










+=
E1
e1out
R
1
r
1
vi
π
ERoute1 iv =
Em1out
o1
out
o1
m1e1
o1
out
out Rgi
r
v
r
1
gv
r
v
i −≅+−=










Utilizando-se (2) e considerando 1/ro1 << gm1 ,
Considerando β >>1
o1Em1
out
out
out )rRg(1
i
v
r +==
• No espelho com resistor de emissor, em comparação com o
espelho simples, a resistência de saída é multiplicada pelo fator
(1+gmRE).
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 76
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 77
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 78

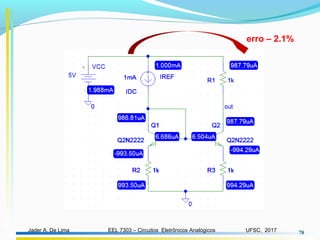

erro – 2.1%
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 79

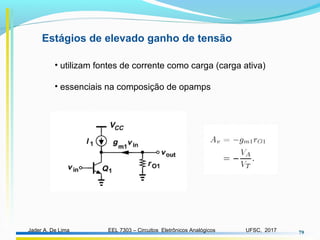

Estágios de elevado ganho de tensão
• utilizam fontes de corrente como carga (carga ativa)
• essenciais na composição de opamps
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 80

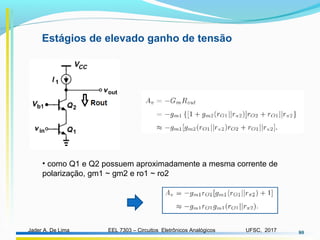

• como Q1 e Q2 possuem aproximadamente a mesma corrente de
polarização, gm1 ~ gm2 e ro1 ~ ro2
Estágios de elevado ganho de tensão
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 81

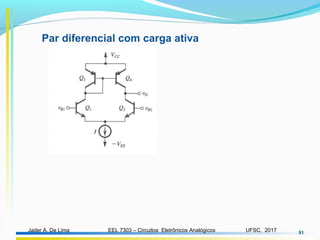

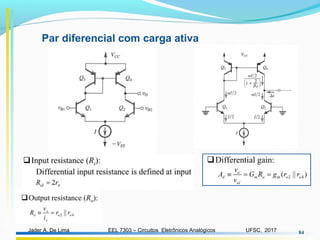

Par diferencial com carga ativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 82

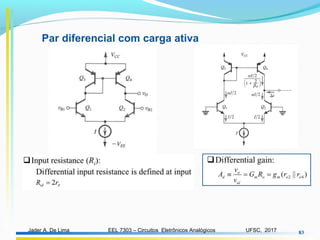

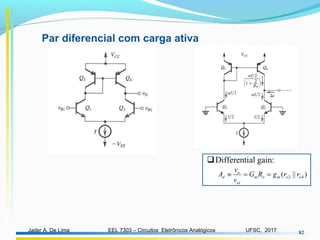

Par diferencial com carga ativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 83
Par diferencial com carga ativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 84
Par diferencial com carga ativa
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 85

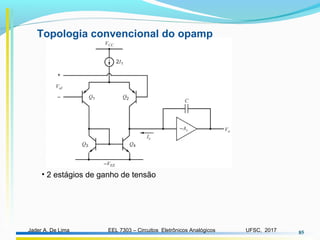

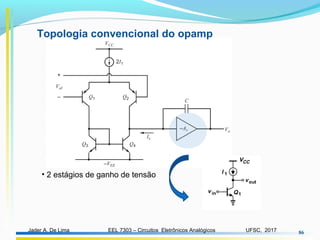

Topologia convencional do opamp
• 2 estágios de ganho de tensão
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 86
Topologia convencional do opamp
• 2 estágios de ganho de tensão
EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 87
REFERÊNCIAS:
• Fundamentals of Microelectronics, B. Razavi, John
Wiley and Sons, 2006
• Microelectronic Circuits, A. Sedra and K. Smith,
Oxford university Press, 5th Edition, 2003
• Analysis and Design of Analog Circuits, Gary, Hurst,
Lewis and Meyer, 4th
Edition, 2001

Mais conteúdo relacionado

Mais procurados

As cores do permanganato pontociencia
As cores do permanganato   pontocienciaAs cores do permanganato   pontociencia
As cores do permanganato pontociencia
Hildegard da Silva

Análise de sinais e sistemas
Análise de sinais e sistemasAnálise de sinais e sistemas
Análise de sinais e sistemas
Reggae Strong

01 amplificadores elementares transistorizados
01 amplificadores elementares transistorizados01 amplificadores elementares transistorizados
01 amplificadores elementares transistorizados
Universidade Federal de Santa Catarina

Apostila cefet
Apostila cefetApostila cefet
Apostila cefet
Isvaldo Souza

Mapas de Karnaugh (introdução, até 4 variáveis)
Mapas de Karnaugh (introdução, até 4 variáveis)Mapas de Karnaugh (introdução, até 4 variáveis)
Mapas de Karnaugh (introdução, até 4 variáveis)
Fernando Passold

Guia definitivo dimensionamento de cabos elétricos - eng. anderson
Guia definitivo   dimensionamento de cabos elétricos - eng. anderson Guia definitivo   dimensionamento de cabos elétricos - eng. anderson
Guia definitivo dimensionamento de cabos elétricos - eng. anderson
OctavioCicone

Circuitos básicos a transistor bipolar (bjt)
Circuitos básicos a transistor bipolar (bjt)Circuitos básicos a transistor bipolar (bjt)
Circuitos básicos a transistor bipolar (bjt)
Universidade Federal de Santa Catarina

Flip flops,+registradores+e+contadores
Flip flops,+registradores+e+contadoresFlip flops,+registradores+e+contadores
Flip flops,+registradores+e+contadores
profwtelles

Apostila de-eletrônica-básica
Apostila de-eletrônica-básicaApostila de-eletrônica-básica
Apostila de-eletrônica-básica
Carlos Rocha

E cap 8- dimensionamento de eletrodutos
E cap 8- dimensionamento de eletrodutosE cap 8- dimensionamento de eletrodutos
E cap 8- dimensionamento de eletrodutos
André Felipe

Eletricista predial previsão de carga-carlos eduardo
Eletricista predial previsão de carga-carlos eduardoEletricista predial previsão de carga-carlos eduardo
Eletricista predial previsão de carga-carlos eduardo
Carlos Melo

1 Eletrónica Fundamental - Noções básicas de eletricidade
1   Eletrónica Fundamental - Noções básicas de eletricidade1   Eletrónica Fundamental - Noções básicas de eletricidade
1 Eletrónica Fundamental - Noções básicas de eletricidade
Sandra Minhós

Aula 01 eletronica industrial
Aula 01   eletronica industrialAula 01   eletronica industrial
Aula 01 eletronica industrial
Alex Ferreira

Manual luminotecnica
Manual luminotecnicaManual luminotecnica
Manual luminotecnica
Islane De Sousa

Sistemas Digitais Aula 29-08-2018
Sistemas Digitais Aula 29-08-2018Sistemas Digitais Aula 29-08-2018
Sistemas Digitais Aula 29-08-2018
Elaine Cecília Gatto

Chave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizadorChave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizador
João Vitor Pereira Mendes

Tabela de Integrais
Tabela de  IntegraisTabela de  Integrais
Tabela de Integrais
Daniel Barão

Multivibradores
MultivibradoresMultivibradores
Multivibradores
Jim Naturesa

Coluna montante
Coluna montanteColuna montante
Coluna montante
Marco Silva

Apostila conversão eletromecânica de energia
Apostila conversão eletromecânica de energia Apostila conversão eletromecânica de energia
Apostila conversão eletromecânica de energia
Teodoro Silva


Mais procurados (20)

As cores do permanganato pontociencia
As cores do permanganato   pontocienciaAs cores do permanganato   pontociencia
As cores do permanganato pontociencia

Análise de sinais e sistemas
Análise de sinais e sistemasAnálise de sinais e sistemas
Análise de sinais e sistemas

01 amplificadores elementares transistorizados
01 amplificadores elementares transistorizados01 amplificadores elementares transistorizados
01 amplificadores elementares transistorizados

Apostila cefet
Apostila cefetApostila cefet
Apostila cefet

Mapas de Karnaugh (introdução, até 4 variáveis)
Mapas de Karnaugh (introdução, até 4 variáveis)Mapas de Karnaugh (introdução, até 4 variáveis)
Mapas de Karnaugh (introdução, até 4 variáveis)

Guia definitivo dimensionamento de cabos elétricos - eng. anderson
Guia definitivo   dimensionamento de cabos elétricos - eng. anderson Guia definitivo   dimensionamento de cabos elétricos - eng. anderson
Guia definitivo dimensionamento de cabos elétricos - eng. anderson

Circuitos básicos a transistor bipolar (bjt)
Circuitos básicos a transistor bipolar (bjt)Circuitos básicos a transistor bipolar (bjt)
Circuitos básicos a transistor bipolar (bjt)

Flip flops,+registradores+e+contadores
Flip flops,+registradores+e+contadoresFlip flops,+registradores+e+contadores
Flip flops,+registradores+e+contadores

Apostila de-eletrônica-básica
Apostila de-eletrônica-básicaApostila de-eletrônica-básica
Apostila de-eletrônica-básica

E cap 8- dimensionamento de eletrodutos
E cap 8- dimensionamento de eletrodutosE cap 8- dimensionamento de eletrodutos
E cap 8- dimensionamento de eletrodutos

Eletricista predial previsão de carga-carlos eduardo
Eletricista predial previsão de carga-carlos eduardoEletricista predial previsão de carga-carlos eduardo
Eletricista predial previsão de carga-carlos eduardo

1 Eletrónica Fundamental - Noções básicas de eletricidade
1   Eletrónica Fundamental - Noções básicas de eletricidade1   Eletrónica Fundamental - Noções básicas de eletricidade
1 Eletrónica Fundamental - Noções básicas de eletricidade

Aula 01 eletronica industrial
Aula 01   eletronica industrialAula 01   eletronica industrial
Aula 01 eletronica industrial

Manual luminotecnica
Manual luminotecnicaManual luminotecnica
Manual luminotecnica

Sistemas Digitais Aula 29-08-2018
Sistemas Digitais Aula 29-08-2018Sistemas Digitais Aula 29-08-2018
Sistemas Digitais Aula 29-08-2018

Chave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizadorChave seccionadora, Sensor indutivo e Relé temporizador
Chave seccionadora, Sensor indutivo e Relé temporizador

Tabela de Integrais
Tabela de  IntegraisTabela de  Integrais
Tabela de Integrais

Multivibradores
MultivibradoresMultivibradores
Multivibradores

Coluna montante
Coluna montanteColuna montante
Coluna montante

Apostila conversão eletromecânica de energia
Apostila conversão eletromecânica de energia Apostila conversão eletromecânica de energia
Apostila conversão eletromecânica de energia


Semelhante a Espelhos de corrente

05 voltage & current references
05 voltage & current references05 voltage & current references
05 voltage & current references
Universidade Federal de Santa Catarina

08 amplificador operacional
08 amplificador operacional08 amplificador operacional
08 amplificador operacional
Universidade Federal de Santa Catarina

05 amplificador diferencial
05 amplificador diferencial05 amplificador diferencial
05 amplificador diferencial
Universidade Federal de Santa Catarina

09 sistemas realimentados
09 sistemas realimentados09 sistemas realimentados
09 sistemas realimentados
Universidade Federal de Santa Catarina

11 osciladores
11 osciladores11 osciladores
Circuitos básicos a diodos
Circuitos básicos a diodosCircuitos básicos a diodos
Circuitos básicos a diodos
Universidade Federal de Santa Catarina

03 ruído em circuitos analógicos
03 ruído em circuitos analógicos03 ruído em circuitos analógicos
03 ruído em circuitos analógicos
Universidade Federal de Santa Catarina

Relatório final de física ii eletricidade
Relatório final de física ii   eletricidadeRelatório final de física ii   eletricidade
Relatório final de física ii eletricidade
Cristiano Da Silva Silva

08 resposta em frequencia de amplificadores
08 resposta em frequencia de amplificadores08 resposta em frequencia de amplificadores
08 resposta em frequencia de amplificadores
Universidade Federal de Santa Catarina

Aula 11 Fśica 3 - Oscilações Eletromagnéticas - Halliday
Aula 11 Fśica 3 - Oscilações Eletromagnéticas - HallidayAula 11 Fśica 3 - Oscilações Eletromagnéticas - Halliday
Aula 11 Fśica 3 - Oscilações Eletromagnéticas - Halliday
Agnaldo Santos

Laboatorios de fisica 3
Laboatorios de fisica 3Laboatorios de fisica 3
Laboatorios de fisica 3
Leandro Santana

Eletr_Pot1_3 (1).pdf
Eletr_Pot1_3 (1).pdfEletr_Pot1_3 (1).pdf
Eletr_Pot1_3 (1).pdf
FERNANDOMATIASDOSSAN2

E-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
E-poti: Análise e Monitoramento da Qualidade da Energia ElétricaE-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
E-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
Carlos Carvalho

Analise nodal
Analise nodal Analise nodal
Analise nodal
Gabriel Faria

Cálculos de resistências
Cálculos de resistênciasCálculos de resistências
Cálculos de resistências
Branco Branco

1. Circuito Eléctrico.pptx
1. Circuito Eléctrico.pptx1. Circuito Eléctrico.pptx
1. Circuito Eléctrico.pptx
AntnioAzevedo27

Aula 7 - EE - Circuitos em Série - Paralelo
Aula 7 - EE - Circuitos em Série - ParaleloAula 7 - EE - Circuitos em Série - Paralelo
Aula 7 - EE - Circuitos em Série - Paralelo
Guilherme Nonino Rosa

Redes equivalentes e Teoremas sobre redes
Redes equivalentes e Teoremas sobre redesRedes equivalentes e Teoremas sobre redes
Redes equivalentes e Teoremas sobre redes
JOANESMARTINSGALVAO

Aula 02 - Eletricidade Básica, Aterramento e Distúrbios Elétricos
Aula 02 - Eletricidade Básica, Aterramento e Distúrbios ElétricosAula 02 - Eletricidade Básica, Aterramento e Distúrbios Elétricos
Aula 02 - Eletricidade Básica, Aterramento e Distúrbios Elétricos
Nilson Mori

Eletrogravimetry
EletrogravimetryEletrogravimetry

Semelhante a Espelhos de corrente (20)

05 voltage & current references
05 voltage & current references05 voltage & current references
05 voltage & current references

08 amplificador operacional
08 amplificador operacional08 amplificador operacional
08 amplificador operacional

05 amplificador diferencial
05 amplificador diferencial05 amplificador diferencial
05 amplificador diferencial

09 sistemas realimentados
09 sistemas realimentados09 sistemas realimentados
09 sistemas realimentados

11 osciladores
11 osciladores11 osciladores
11 osciladores

Circuitos básicos a diodos
Circuitos básicos a diodosCircuitos básicos a diodos
Circuitos básicos a diodos

03 ruído em circuitos analógicos
03 ruído em circuitos analógicos03 ruído em circuitos analógicos
03 ruído em circuitos analógicos

Relatório final de física ii eletricidade
Relatório final de física ii   eletricidadeRelatório final de física ii   eletricidade
Relatório final de física ii eletricidade

08 resposta em frequencia de amplificadores
08 resposta em frequencia de amplificadores08 resposta em frequencia de amplificadores
08 resposta em frequencia de amplificadores

Aula 11 Fśica 3 - Oscilações Eletromagnéticas - Halliday
Aula 11 Fśica 3 - Oscilações Eletromagnéticas - HallidayAula 11 Fśica 3 - Oscilações Eletromagnéticas - Halliday
Aula 11 Fśica 3 - Oscilações Eletromagnéticas - Halliday

Laboatorios de fisica 3
Laboatorios de fisica 3Laboatorios de fisica 3
Laboatorios de fisica 3

Eletr_Pot1_3 (1).pdf
Eletr_Pot1_3 (1).pdfEletr_Pot1_3 (1).pdf
Eletr_Pot1_3 (1).pdf

E-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
E-poti: Análise e Monitoramento da Qualidade da Energia ElétricaE-poti: Análise e Monitoramento da Qualidade da Energia Elétrica
E-poti: Análise e Monitoramento da Qualidade da Energia Elétrica

Analise nodal
Analise nodal Analise nodal
Analise nodal

Cálculos de resistências
Cálculos de resistênciasCálculos de resistências
Cálculos de resistências

1. Circuito Eléctrico.pptx
1. Circuito Eléctrico.pptx1. Circuito Eléctrico.pptx
1. Circuito Eléctrico.pptx

Aula 7 - EE - Circuitos em Série - Paralelo
Aula 7 - EE - Circuitos em Série - ParaleloAula 7 - EE - Circuitos em Série - Paralelo
Aula 7 - EE - Circuitos em Série - Paralelo

Redes equivalentes e Teoremas sobre redes
Redes equivalentes e Teoremas sobre redesRedes equivalentes e Teoremas sobre redes
Redes equivalentes e Teoremas sobre redes

Aula 02 - Eletricidade Básica, Aterramento e Distúrbios Elétricos
Aula 02 - Eletricidade Básica, Aterramento e Distúrbios ElétricosAula 02 - Eletricidade Básica, Aterramento e Distúrbios Elétricos
Aula 02 - Eletricidade Básica, Aterramento e Distúrbios Elétricos

Eletrogravimetry
EletrogravimetryEletrogravimetry
Eletrogravimetry


Mais de Universidade Federal de Santa Catarina

06 amplificadores de potência
06 amplificadores de potência06 amplificadores de potência
06 amplificadores de potência
Universidade Federal de Santa Catarina

Mixed mode ch4_v1
Mixed mode ch4_v1Mixed mode ch4_v1
Mixed mode ch5_v1
Mixed mode ch5_v1Mixed mode ch5_v1
Design of Mixed-Mode ICs - Module 3
Design of Mixed-Mode ICs - Module 3Design of Mixed-Mode ICs - Module 3
Design of Mixed-Mode ICs - Module 3
Universidade Federal de Santa Catarina

Design of Mixed-Mode ICs - Module 2
Design of Mixed-Mode ICs - Module 2Design of Mixed-Mode ICs - Module 2
Design of Mixed-Mode ICs - Module 2
Universidade Federal de Santa Catarina

Design of Mixed-Mode ICs - Module 1
Design of Mixed-Mode ICs - Module 1Design of Mixed-Mode ICs - Module 1
Design of Mixed-Mode ICs - Module 1
Universidade Federal de Santa Catarina


Mais de Universidade Federal de Santa Catarina (6)

06 amplificadores de potência
06 amplificadores de potência06 amplificadores de potência
06 amplificadores de potência

Mixed mode ch4_v1
Mixed mode ch4_v1Mixed mode ch4_v1
Mixed mode ch4_v1

Mixed mode ch5_v1
Mixed mode ch5_v1Mixed mode ch5_v1
Mixed mode ch5_v1

Design of Mixed-Mode ICs - Module 3
Design of Mixed-Mode ICs - Module 3Design of Mixed-Mode ICs - Module 3
Design of Mixed-Mode ICs - Module 3

Design of Mixed-Mode ICs - Module 2
Design of Mixed-Mode ICs - Module 2Design of Mixed-Mode ICs - Module 2
Design of Mixed-Mode ICs - Module 2

Design of Mixed-Mode ICs - Module 1
Design of Mixed-Mode ICs - Module 1Design of Mixed-Mode ICs - Module 1
Design of Mixed-Mode ICs - Module 1


Último

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc
cristiano docarmo

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
Consultoria Acadêmica

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
marcosmpereira

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
Consultoria Acadêmica

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
Consultoria Acadêmica

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf
RodrigoQuintilianode1

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação
caduelaia

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
Consultoria Acadêmica

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento
GeraldoGouveia2


Último (9)

Análise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.docAnálise preliminar motorista-APR-motorista.doc
Análise preliminar motorista-APR-motorista.doc

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL ENGENHARIA DA SUSTENTABILIDADE UNIC...

Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptxWorkshop Gerdau 2023 - Soluções em Aço - Resumo.pptx
Workshop Gerdau 2023 - Soluções em Aço - Resumo.pptx

AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL  INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...
AE03 - ESTUDO CONTEMPORÂNEO E TRANSVERSAL INDÚSTRIA E TRANSFORMAÇÃO DIGITAL ...

AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024
AE03 - MATERIAIS DA CONSTRUÇÃO MECÂNICA UNICESUMAR 52/2024

Dimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdfDimensionamento de eixo. estudo de caso.pdf
Dimensionamento de eixo. estudo de caso.pdf

Estruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificaçãoEstruturas de Madeiras: Dimensionamento e formas de classificação
Estruturas de Madeiras: Dimensionamento e formas de classificação

AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024
AE02 - FORMAÇÃO SOCIOCULTURAL E ÉTICA II UNICESUMAR 52/2024

Introdução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de PosicionamentoIntrodução ao GNSS Sistema Global de Posicionamento
Introdução ao GNSS Sistema Global de Posicionamento


Espelhos de corrente

  • 1. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 Espelhos de Corrente Prof. Jader A. De Lima
  • 2. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 fonte de corrente ideal
  • 3. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 fonte de corrente ideal
  • 4. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 fonte de corrente ideal IOUT = AI IIN
  • 5. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 5 Espelho de corrente simples com BJT´s
  • 6. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 6 Espelho de corrente simples com BJT´s       ≅       ≅ VT V II VT V II BE SE BE SE 2 22 1 11 exp exp Pelo modelo clássico do BJT
  • 7. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 7 Espelho de corrente simples com BJT´s       ≅       ≅ VT V II VT V II BE SE BE SE 2 22 1 11 exp exp IE1 = IE2 Pelo modelo clássico do BJT Sendo VBE1 = VBE2 = VBE e admitindo Q1 e Q2 casados, ou IS1 = IS2 = IS
  • 8. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 8 Espelho de corrente simples com BJT´s       ≅       ≅ VT V II VT V II BE SE BE SE 2 22 1 11 exp exp Desprezando-se as correntes de base, i.e., IC = IE IO = IREF Pelo modelo clássico do BJT IE1 = IE2 Sendo VBE1 = VBE2 = VBE e admitindo Q1 e Q2 casados, ou IS1 = IS2 = IS
  • 9. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 9 Razão de espelhamento • Q2 possui uma área junção emissor-base N vezes a de Q1
  • 10. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 10 Razão de espelhamento IO = N IREF • Q2 possui uma área junção emissor-base N vezes a de Q1
  • 11. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 11 Efeito das correntes de base IB1 e IB2
  • 12. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 12 Efeito das correntes de base IB1 e IB2 2 1 1111 1 1 1 1 2 E C CBCE C REFC I I IIII I II ==      +=+= −= αβ β
  • 13. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 13 1 1 12 2 22 1 1 C C CC C EC I I II I II =−      += −= ββ β Efeito das correntes de base IB1 e IB2 2 1 1111 1 1 1 1 2 E C CBCE C REFC I I IIII I II ==      +=+= −= αβ β
  • 14. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2013 14 2 1 1111 1 1 1 1 2 E C CBCE C REFC I I IIII I II ==      +=+= −= αβ β 1 1 12 2 22 1 1 C C CC C EC I I II I II =−      += −= ββ β β β 2 1 2 2 + = −== REF O O REFCO I I I III Efeito das correntes de base IB1 e IB2
  • 15. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 15 Efeito das correntes de base no fator de espelhamento
  • 16. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 16 Considerando o Efeito Early:
  • 17. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 17 Considerando o Efeito Early:
  • 18. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 18 Considerando o Efeito Early: Tensão de Early
  • 19. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 19 Considerando o Efeito Early: Tensão de Early VCE1 VCE2 + - + -
  • 20. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 20 Considerando o Efeito Early: A CE A CE REF O V V V V I I 1 2 1 1 2 1 1 + + + = β Tensão de Early VCE1 VCE2 + - + -
  • 21. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 21 Considerando o Efeito Early: A CE A CE REF O V V V V I I 1 2 1 1 2 1 1 + + + = β Tensão de Early VCE1 VCE2 + - + -
  • 22. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 22 Considerando o Efeito Early: A BE A O REF O V V V V I I + + + = 1 1 2 1 1 β Tensão de Early A CE A CE REF O V V V V I I 1 2 1 1 2 1 1 + + + = β VCE1 VCE2 + - + -
  • 23. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 23 Considerando o Efeito Early: Tensão de Early mesmo com Q1 e Q2 casados, há erro no espelhamento de corrente! A BE A O REF O V V V V I I + + + = 1 1 2 1 1 β A CE A CE REF O V V V V I I 1 2 1 1 2 1 1 + + + = β VCE1 VCE2 + - + -
  • 24. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 24 Considerando o Efeito Early: Tensão de Early mesmo com Q1 e Q2 casados, há erro no espelhamento de corrente! A BE A O REF O V V V V I I + + + = 1 1 2 1 1 β A CE A CE REF O V V V V I I 1 2 1 1 2 1 1 + + + = β beta finito VCE1 VCE2 + - + -
  • 25. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 25 Considerando o Efeito Early: Tensão de Early mesmo com Q1 e Q2 casados, há erro no espelhamento de corrente! A BE A O REF O V V V V I I + + + = 1 1 2 1 1 β A CE A CE REF O V V V V I I 1 2 1 1 2 1 1 + + + = β Efeito Early VCE1 VCE2 + - + -
  • 26. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 26 Q2N2222: |VA| = 74V; β = 256

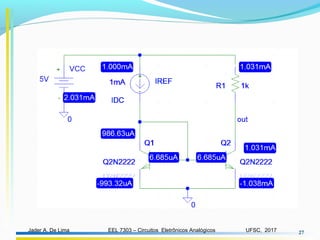

  • 27. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 27
  • 28. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 28 erro 3.1%
  • 29. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 29 1X 4X
  • 30. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 30 1X 4X
  • 31. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 31 erro -2.68% 1X 4X
  • 32. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 32 Múltiplos espelhamentos:
  • 33. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 33 Múltiplos espelhamentos:
  • 34. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 34 Fracionamento de corrente:
  • 35. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 35 Geração de IREF para espelho PNP circuito a ser polarizado
  • 36. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 36 Geração de IREF para espelho PNP IREF IREF circuito a ser polarizado
  • 37. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 37 Resistências de Saída VCC io Q1 Q2 RIN ROUT IREF Espelho de corrente 1:1
  • 38. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 38 VCC io Q1 Q2 RIN ROUT IREF in o out o i 0 v R i = = Resistências de Saída Espelho de corrente 1:1 2oout rR =
  • 39. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 39 VCC io Q1 Q2 RIN ROUT IREF in o out o i 0 v R i = = Resistências de Saída Espelho de corrente 1:1 2oout rR = REF A 2C A out I V I V R =≅
  • 40. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 40 O in IN in V =0 V R i = Resistências de Entrada VCC io Q1 Q2 RIN ROUT IREF Espelho de corrente 1:1
  • 41. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 41 O in IN in V =0 V R i = E1≡E2 gm1vbe rπ1vbe + - B1 C1 B2 ro1 rπ2 iin Vin Resistências de Entrada VCC io Q1 Q2 RIN ROUT IREF Espelho de corrente 1:1
  • 42. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 42 IN REF 1 1 R I2 1 1 t m m m O g g g r φ β = ≈ ≈   + + ÷   O in IN in V =0 V R i = m1 IN 1 o1 2 1 1 1 1 = +g + + R r r rπ π E1≡E2 gm1vbe rπ1vbe + - B1 C1 B2 ro1 rπ2 iin Vin Resistências de Entrada VCC io Q1 Q2 RIN ROUT IREF Espelho de corrente 1:1
  • 43. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 43 ( )1 I2 C +ββ VCC β CIβ CI2 CO II = IBIB IREF IC=βIB Espelho de corrente com compensação da corrente de base (Beta helper)
  • 44. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 44 β+β + = 2 REF O 2 1 1 I I ( )1 I2 C +ββ VCC β CIβ CI2 CO II = IBIB IREF IC=βIB Espelho de corrente com compensação da corrente de base (Beta helper)
  • 45. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 45 β+β + = 2 REF O 2 1 1 I I 2 REF O 2 1 1 I I β + ≅ ( )1 I2 C +ββ VCC β CIβ CI2 CO II = IBIB IREF IC=βIB Espelho de corrente com compensação da corrente de base (Beta helper)
  • 46. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 46 Opamp 741
  • 47. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 47 Opamp 741 beta helper
  • 48. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 48 Espelho de Corrente a MOSFET´s • conceito de espelho de corrente pode ser estendido a transistores MOS
  • 49. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 49 1) Espelho de Corrente Wilson Espelhos de corrente com elevada resistência de saída
  • 50. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 50 • mecanismo de realimentação negativa
  • 51. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 51 • mecanismo de realimentação negativa
  • 52. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 52 • mecanismo de realimentação negativa
  • 53. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 53 • mecanismo de realimentação negativa
  • 54. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 54 • mecanismo de realimentação negativa
  • 55. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 55 compensação 1ª ordem à variação + i • mecanismo de realimentação negativa
  • 56. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 56 • Resistência de sáida ac do espelho Wilson • Q2 conectado como diodo é representado por re2 • β1 = β2 = β3 • circuito equivalente AC o1 e1out π1m1out r vv vgi − += o3π33e1π1B1 rvvvv mg−=+= π3e1 vv =       += π1 π1 outpe1 r v irv (2) (3) (1) (4) ( )π3e2p //rrr =sendo
  • 57. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 57 o3e13e1π1 rvvv mg−=+ Substituindo (1) em (3): ( ) e1o3m3o3m3e1π1 vrgrg1vv −≅+−= o1 out e1 o1 o3o1m3m1 o1 e1out e1o3m3m1out r v v r 1rrgg r vv vrggi +      + −= − +−= e subsitituindo em (2): o1 out e1o3m3m1out r v vrggi +−≅ Admitindo 1rrgg o3o1m3m1 >>       −= π1 e1o3m3 oute2e1 r vrg irv Utilizando (4) e admitindo rπ3 = βre3 >> re2, tem-se rp ≅ re2 π1 e2o3m3 oute2 e1 r rrg 1 ir v + =
  • 58. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 58 Sendo rπ1 = βre1 ≅ βre2, pois IQ1 ≅ IQ2 : β rg 1 ir v o3m3 oute2 e1 + = E para gm3ro3 >> β, tem-se: out o3m3 e2 e1 i rg r βv = o1 out oute2m1out r v iβrgi +−= Sendo gm1 = 1/re1 = 1/re2 e β >>1 o1 out out out βr i v r ≅= • No espelho Wilson, em comparação com o espelho simples, a resistência de saída e multiplicada pelo fator β, aproximadamente.
  • 59. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 59 espelho Wilson (rout aumentado)
  • 60. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 60
  • 61. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 61
  • 62. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 62 erro - 0.823%
  • 63. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 63 Espelho de corrente Wilson melhorado
  • 64. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 64 redução efeito Early Espelho de corrente Wilson melhorado

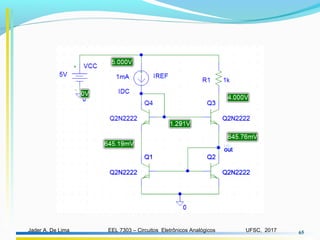

  • 65. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 65

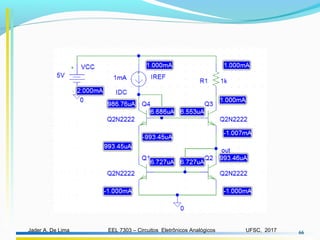

  • 66. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 66
  • 67. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 67 erro 0% !!!
  • 68. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 68 2) Espelho de corrente auto-polarizado
  • 69. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 69 • Resistência de sáida ac do espelho auto-polarizado (cascodado) • Admitindo IREF constante, pode-se assumir que os potenciais nas bases de Q1 e Q2 não variam −> terra ac • β1 = β2 = β3 = β4 o1 e1out π1m1out r vv vgi − += π1e1 vv −= (2) (1) 0vπ2 = 0vg π2m2 = o2 e1 π1 π1 out r v r v i =+ (3)
  • 70. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 70 Sendo geralmente ro2 >> rπ1 = β re1, tem-se       += ro2 1 1r 1 e1out vi π 1oute1 iv πr= out o1 out π1m1out o1 out o1 m1e1 o1 out out βi r v rgi r v r 1 gv r v i −=−≅+−=           Utilizando-se (2) e considerando 1/ro1 << gm1 , Considerando β >>1 o1 out out out βr i v r ≅= • No espelho cascodado, em comparação com o espelho simples, a resistência de saída e multiplicada pelo fator β, aproximadamente.
  • 71. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 71
  • 72. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 72
  • 73. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 73 erro – 0.26%
  • 74. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 74 3) Espelho de corrente com resistor de emissor o1 e1out π1m1out r vv vgi − += π1e1 vv −= (2) (1) E e1 π1 π1 out R v r v i =+ (3)
  • 75. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 75 Como normalmente rπ1 >> RE, tem-se           += E1 e1out R 1 r 1 vi π ERoute1 iv = Em1out o1 out o1 m1e1 o1 out out Rgi r v r 1 gv r v i −≅+−=           Utilizando-se (2) e considerando 1/ro1 << gm1 , Considerando β >>1 o1Em1 out out out )rRg(1 i v r +== • No espelho com resistor de emissor, em comparação com o espelho simples, a resistência de saída é multiplicada pelo fator (1+gmRE).

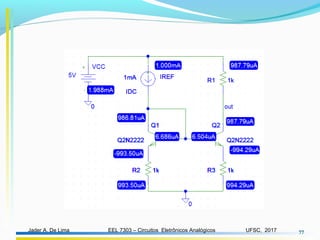

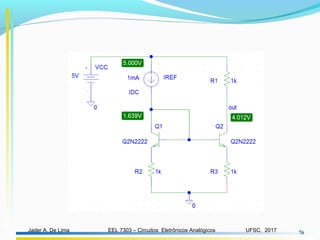

  • 76. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 76
  • 77. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 77
  • 78. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 78 erro – 2.1%
  • 79. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 79 Estágios de elevado ganho de tensão • utilizam fontes de corrente como carga (carga ativa) • essenciais na composição de opamps
  • 80. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 80 • como Q1 e Q2 possuem aproximadamente a mesma corrente de polarização, gm1 ~ gm2 e ro1 ~ ro2 Estágios de elevado ganho de tensão
  • 81. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 81 Par diferencial com carga ativa
  • 82. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 82 Par diferencial com carga ativa
  • 83. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 83 Par diferencial com carga ativa
  • 84. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 84 Par diferencial com carga ativa
  • 85. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 85 Topologia convencional do opamp • 2 estágios de ganho de tensão
  • 86. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 86 Topologia convencional do opamp • 2 estágios de ganho de tensão
  • 87. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2017 87 REFERÊNCIAS: • Fundamentals of Microelectronics, B. Razavi, John Wiley and Sons, 2006 • Microelectronic Circuits, A. Sedra and K. Smith, Oxford university Press, 5th Edition, 2003 • Analysis and Design of Analog Circuits, Gary, Hurst, Lewis and Meyer, 4th Edition, 2001
