1. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014
Voltage/Current Reference
Prof. Jader A. De Lima

2. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

3. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

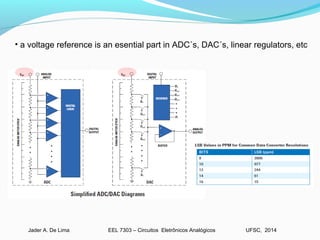

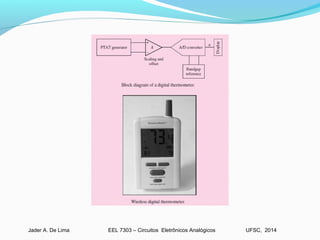

• a voltage reference is an esential part in ADC´s, DAC´s, linear regulators, etc

4. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

5. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

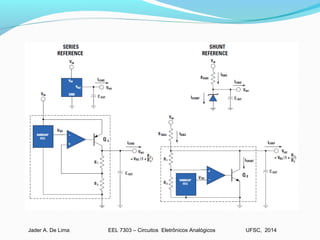

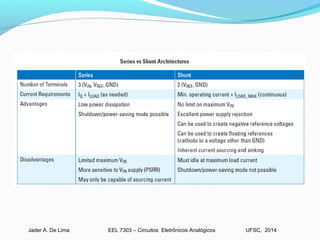

• series reference:
• provides load current through a pass transistor between
VIN and VREF
• requires less power, as load current is provided as it´s needed
• shunt reference:
• regulates VREF by shunting excess current to ground via a
parallel transistor
• bias current must be equal or greater than load current

6. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

7. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

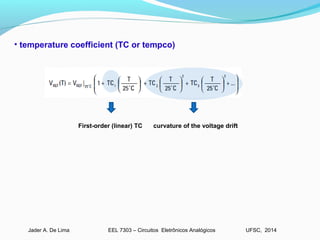

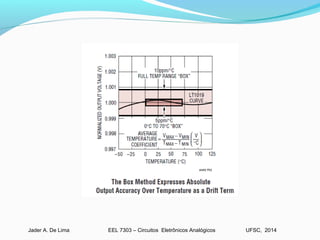

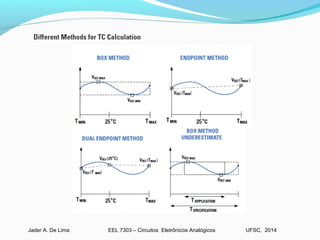

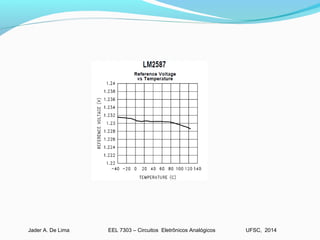

• temperature coefficient (TC or tempco)
curvature of the voltage driftFirst-order (linear) TC

8. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014
Voltage Reference
• avalanche is a rather noisy mechanism
• Zener reference: best TC @ high voltages e.g. 6.2V
→ high supply voltage is required to achieve low TC from Zener reference
TC
+ 100ppm/o
C
Best TC @ high voltages
e.g. 6.2V!!
strong TC
-0.3%/o
C
TC > 0
TC < 0

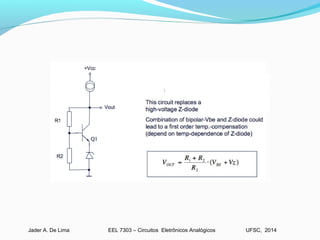

• simple circuits

9. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

10. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

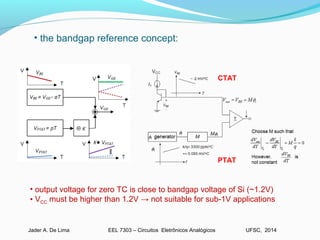

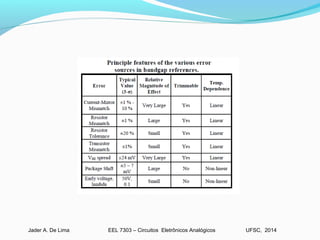

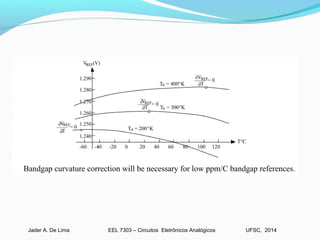

• the bandgap reference concept:
• output voltage for zero TC is close to bandgap voltage of Si (~1.2V)
• VCC must be higher than 1.2V → not suitable for sub-1V applications
CTAT
PTAT

11. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

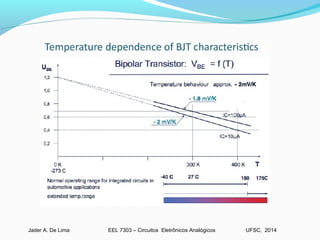

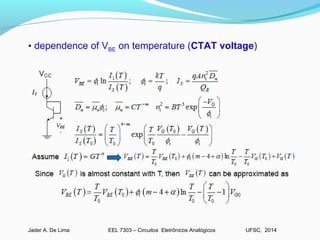

• dependence of VBE on temperature (CTAT voltage)

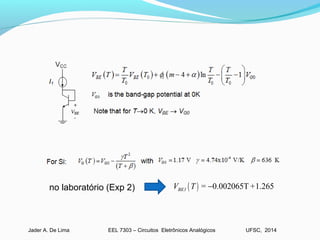

12. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014
( ) 0.002065T 1.265BE1V T = +−no laboratório (Exp 2)

13. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

14. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

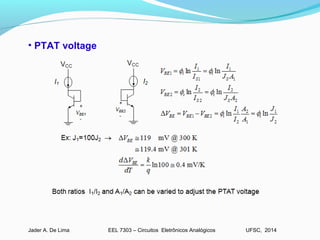

• PTAT voltage

15. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

16. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

17. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

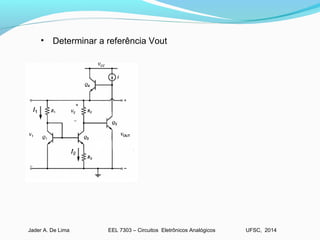

• Determinar a referência Vout

18. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014
1
3 2 1 2
2
2 2 1
2
3 3 2
ln
ln
BE BE t
BE t
I
R I V V
I
R R I
V V
R R I
φ
φ
= − =
= ∆ =
2 1
3 2 3
3 2
lnref BE BE t
R I
V V V V
R I
φ= + = +
• problem: maintain I1/I2 independent of T

19. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

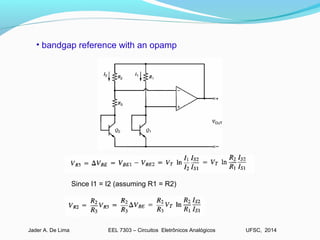

Since I1 = I2 (assuming R1 = R2)

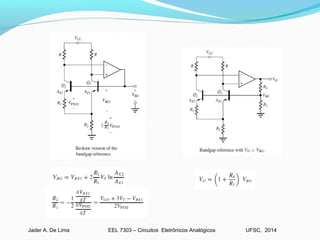

• bandgap reference with an opamp

20. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

21. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014
Projetar o bandgap abaixo para mínima variação a T = 300o
K, admitindo:
R1 = R2
IS1= 0.1pA
IS2 = 0.4pA
I1 = I2 ≈ 1mA
β >> 1
Vout ≈ 1.1V
∆VBE/∆T = -2mV/o
C

22. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014
Projetar o bandgap abaixo para mínima variação a T = 300o
K, admitindo:
R1 = R2
IS1= 0.1pA
IS2 = 0.4pA
I1 = I2 = 1mA
β >> 1
∆VBE/∆T = -2mV/o
C

23. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

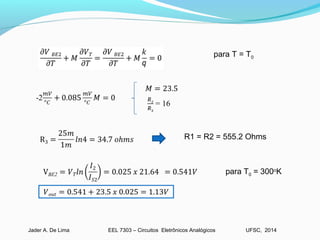

para T = T0
R1 = R2 = 555.2 Ohms
para T0 = 300o
K

24. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

25. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

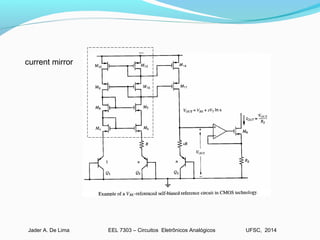

current mirror

26. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

27. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

28. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

29. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

30. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

31. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

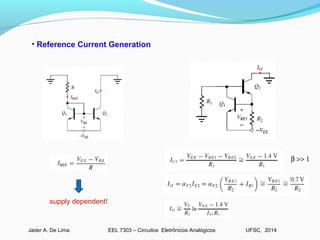

• Reference Current Generation
supply dependent!
β >> 1

32. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

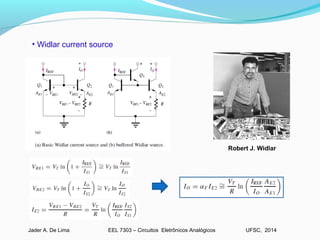

Robert J. Widlar

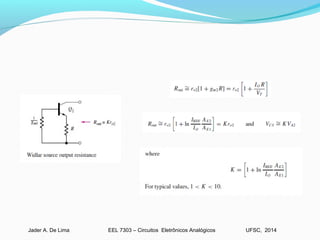

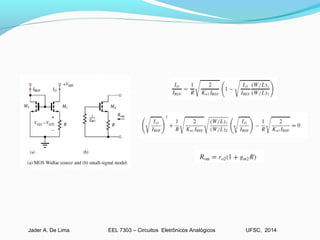

• Widlar current source

33. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

34. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014

35. EEL 7303 – Circuitos Eletrônicos AnalógicosJader A. De Lima UFSC, 2014
REFERÊNCIAS:
• Fundamentals of Microelectronics, B. Razavi, John Wiley
and Sons, 2006
• Microelectronic Circuits, A. Sedra and K. Smith, Oxford
university Press, 5th Edition, 2003
