1. Campo Elétrico
Física Fundamental
Djonatan Buss
Jerônimo M. Madruga

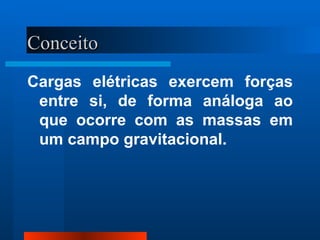

2. Conceito
Cargas elétricas exercem forças
entre si, de forma análoga ao
que ocorre com as massas em
um campo gravitacional.

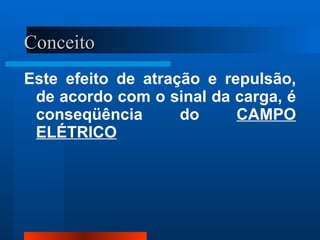

3. Conceito
Este efeito de atração e repulsão,
de acordo com o sinal da carga, é
conseqüência do CAMPO
ELÉTRICO

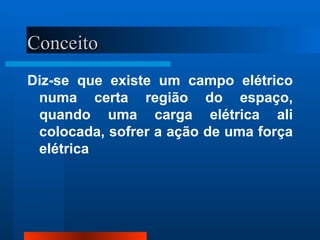

4. Conceito
Diz-se que existe um campo elétrico
numa certa região do espaço,
quando uma carga elétrica ali
colocada, sofrer a ação de uma força
elétrica

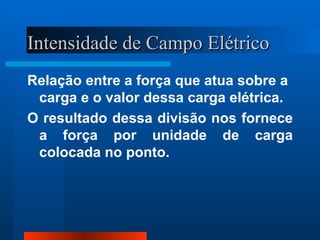

5. Intensidade de Campo Elétrico
Relação entre a força que atua sobre a
carga e o valor dessa carga elétrica.
O resultado dessa divisão nos fornece
a força por unidade de carga
colocada no ponto.

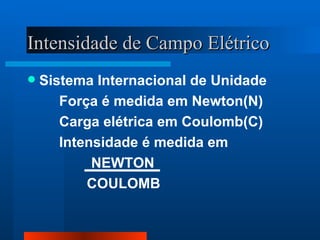

6. Intensidade de Campo Elétrico
 Sistema Internacional de Unidade
Força é medida em Newton(N)
Carga elétrica em Coulomb(C)
Intensidade é medida em
NEWTON
COULOMB

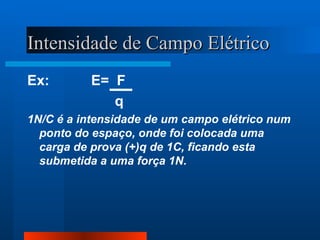

7. Intensidade de Campo Elétrico
Ex: E= F
q
1N/C é a intensidade de um campo elétrico num
ponto do espaço, onde foi colocada uma
carga de prova (+)q de 1C, ficando esta
submetida a uma força 1N.

8. Direção e sentido
O campo elétrico é uma grandeza
vetorial.
Possui: Módulo ou intensidade
Direção
Sentido

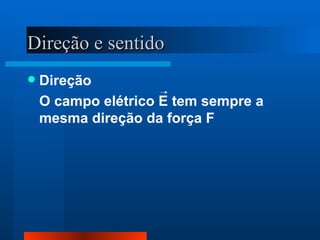

9. Direção e sentido
 Direção
O campo elétrico E tem sempre a
mesma direção da força F

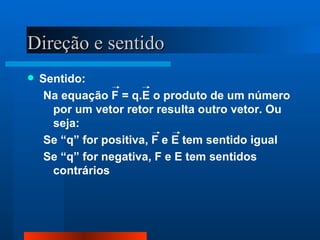

10. Direção e sentido
 Sentido:
Na equação F = q.E o produto de um número
por um vetor retor resulta outro vetor. Ou
seja:
Se “q” for positiva, F e E tem sentido igual
Se “q” for negativa, F e E tem sentidos
contrários

11. Linhas de força

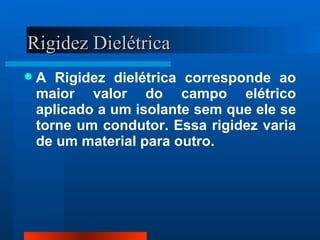

12. Rigidez Dielétrica
 A Rigidez dielétrica corresponde ao
maior valor do campo elétrico
aplicado a um isolante sem que ele se
torne um condutor. Essa rigidez varia
de um material para outro.

13. Poder das Pontas
 Nas regiões pontiagudas de um
condutor carregado , a densidade de
carga, isto é, a concentração de
cargas elétricas por unidade de área
superficial é mais elevada. Por isso,
nas pontas e em suas vizinhanças o
campo elétrico é mais intenso.

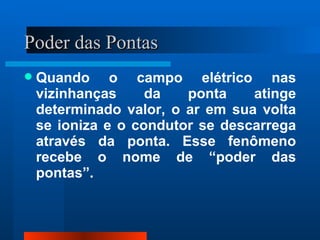

14. Poder das Pontas
 Quando o campo elétrico nas
vizinhanças da ponta atinge
determinado valor, o ar em sua volta
se ioniza e o condutor se descarrega
através da ponta. Esse fenômeno
recebe o nome de “poder das
pontas”.

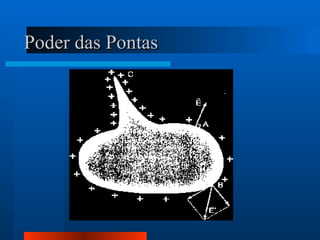

15. Poder das Pontas

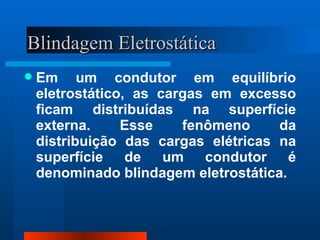

16. Blindagem Eletrostática
 Em um condutor em equilíbrio
eletrostático, as cargas em excesso
ficam distribuídas na superfície
externa. Esse fenômeno da
distribuição das cargas elétricas na
superfície de um condutor é
denominado blindagem eletrostática.

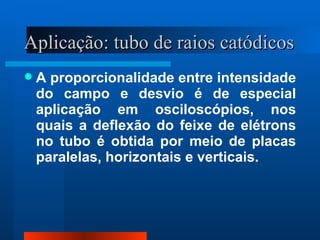

17. Aplicação: tubo de raios catódicos
 A proporcionalidade entre intensidade
do campo e desvio é de especial
aplicação em osciloscópios, nos
quais a deflexão do feixe de elétrons
no tubo é obtida por meio de placas
paralelas, horizontais e verticais.

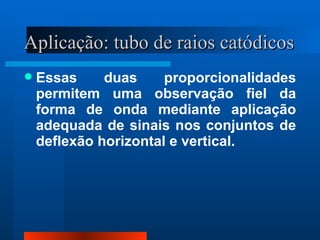

18. Aplicação: tubo de raios catódicos
 Essas duas proporcionalidades
permitem uma observação fiel da
forma de onda mediante aplicação
adequada de sinais nos conjuntos de
deflexão horizontal e vertical.

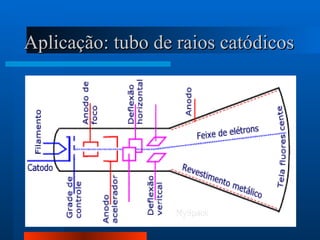

19. Aplicação: tubo de raios catódicos

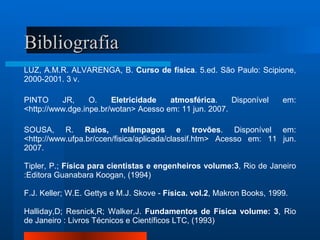

20. Bibliografia
LUZ, A.M.R. ALVARENGA, B. Curso de física. 5.ed. São Paulo: Scipione,
2000-2001. 3 v.
PINTO JR, O. Eletricidade atmosférica. Disponível em:
<http://www.dge.inpe.br/wotan> Acesso em: 11 jun. 2007.
SOUSA, R. Raios, relâmpagos e trovões. Disponível em:
<http://www.ufpa.br/ccen/fisica/aplicada/classif.htm> Acesso em: 11 jun.
2007.
Tipler, P.; Física para cientistas e engenheiros volume:3, Rio de Janeiro
:Editora Guanabara Koogan, (1994)
F.J. Keller; W.E. Gettys e M.J. Skove - Física. vol.2, Makron Books, 1999.
Halliday,D; Resnick,R; Walker,J. Fundamentos de Física volume: 3, Rio
de Janeiro : Livros Técnicos e Científicos LTC, (1993)
