1. 1
ESPECTROFOTOMETRIA
UV-VIS

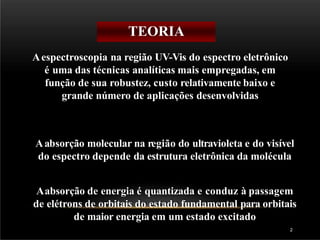

2. Aespectroscopia na região UV-Vis do espectro eletrônico
é uma das técnicas analíticas mais empregadas, em
função de sua robustez, custo relativamente baixo e
grande número de aplicações desenvolvidas
Aabsorção molecular na região do ultravioleta e do visível
do espectro depende da estrutura eletrônica da molécula
Aabsorção de energia é quantizada e conduz à passagem
de elétrons de orbitais do estado fundamental para orbitais
de maior energia em um estado excitado
TEORIA
2

3. A relação entre a energia absorvida em uma transição
eletrônica e a freqüência (ν), o comprimento de onda
(λ) e o número de onda da radiação que produz a
transição é:
 = hν = hc/ λ = h c
h = constante de Planck
c = velocidade da luz
 = energia absorvida pela molécula
na transição eletrônica
3

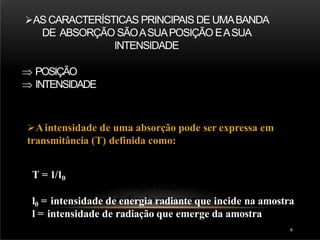

4. AS CARACTERÍSTICAS PRINCIPAIS DE UMABANDA
DE ABSORÇÃO SÃOASUAPOSIÇÃO EASUA
INTENSIDADE
 POSIÇÃO
 INTENSIDADE
Aintensidade de uma absorção pode ser expressa em
transmitância (T) definida como:
T = l/l0
l0 = intensidade de energia radiante que incide na amostra
l = intensidade de radiação que emerge da amostra
4

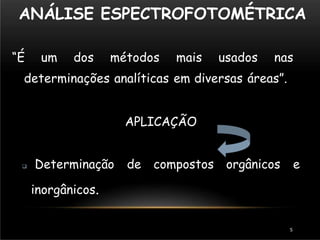

5. ANÁLISE ESPECTROFOTOMÉTRICA
“É um dos métodos mais usados nas
determinações analíticas em diversas áreas”.
APLICAÇÃO
 Determinação de compostos orgânicos e
inorgânicos.
5

6. RADIAÇÃO ELETROMAGNÉTICA
6

7. RADIAÇÃO ELETROMAGNÉTICA
7

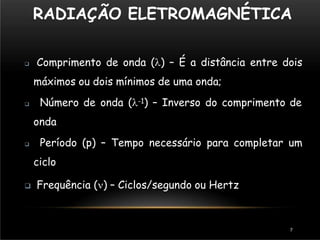

 Comprimento de onda () – É a distância entre dois
máximos ou dois mínimos de uma onda;
 Número de onda (-1) – Inverso do comprimento de
onda
 Período (p) – Tempo necessário para completar um
ciclo
 Frequência () – Ciclos/segundo ou Hertz

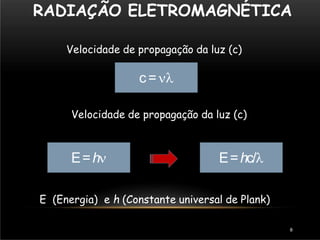

8. RADIAÇÃO ELETROMAGNÉTICA
Velocidade de propagação da luz (c)
c=
Velocidade de propagação da luz (c)
E=h E=hc/
E (Energia) e h (Constante universal de Plank)
8

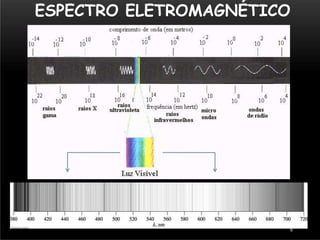

9. ESPECTRO ELETROMAGNÉTICO
9

10. • Aregião do espectro do ultravioleta éna faixa de 200 a
400 nmeadaluz visível é entre400 e800nm.
10

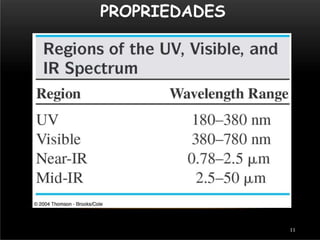

11. PROPRIEDADES
11

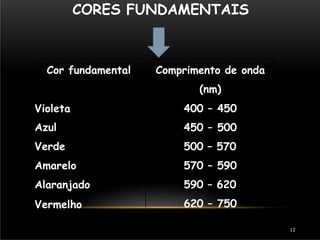

12. CORES FUNDAMENTAIS
Cor fundamental Comprimento de onda
(nm)
Violeta
Azul
Verde
Amarelo
Alaranjado
Vermelho
400 – 450
450 – 500
500 – 570
570 – 590
590 – 620
620 – 750
12

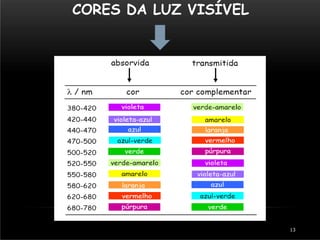

13. CORES DA LUZ VISÍVEL
13

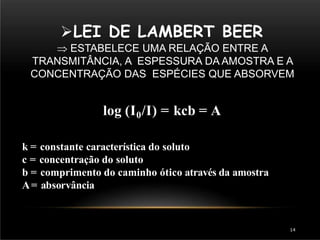

14. LEI DE LAMBERT BEER
 ESTABELECE UMA RELAÇÃO ENTRE A
TRANSMITÂNCIA, A ESPESSURA DA AMOSTRA E A
CONCENTRAÇÃO DAS ESPÉCIES QUE ABSORVEM
log (I0/I) = kcb = A
k = constante característica do soluto
c = concentração do soluto
b = comprimento do caminho ótico através da amostra
A= absorvância
14

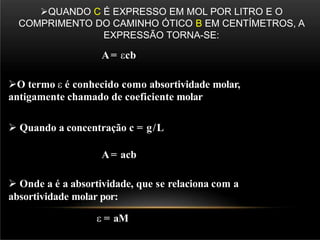

15. QUANDO C É EXPRESSO EM MOL POR LITRO E O
COMPRIMENTO DO CAMINHO ÓTICO B EM CENTÍMETROS, A
EXPRESSÃO TORNA-SE:
A= cb
O termo  é conhecido como absortividade molar,
antigamente chamado de coeficiente molar
 Quando a concentração c = g/L
A= acb
 Onde a é a absortividade, que se relaciona com a
absortividade molar por:
 = aM

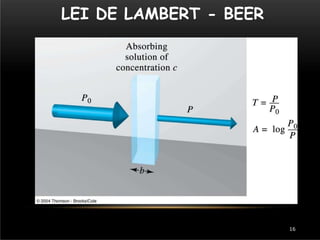

16. LEI DE LAMBERT - BEER
16

17. LEI DE LAMBERT - BEER
17

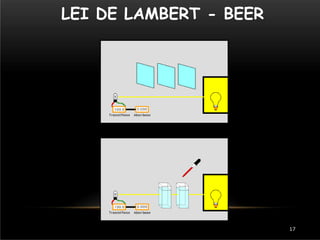

18. LEI DE LAMBERT - BEER
18

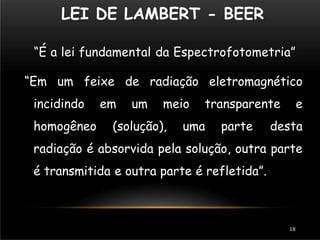

“É a lei fundamental da Espectrofotometria”
“Em um feixe de radiação eletromagnético
incidindo em um meio transparente e
homogêneo (solução), uma parte desta
radiação é absorvida pela solução, outra parte
é transmitida e outra parte é refletida”.

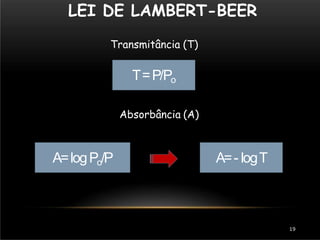

19. LEI DE LAMBERT-BEER
Transmitância (T)
T=P/Po
Absorbância (A)
A=logPo/P A=- logT
19

20. LEI DE LAMBERT-BEER
20

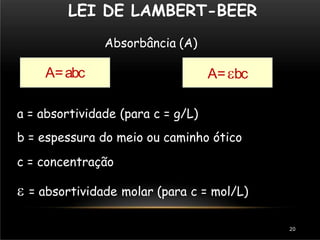

Absorbância (A)
A=abc
a = absortividade (para c = g/L)
b = espessura do meio ou caminho ótico
c = concentração
 = absortividade molar (para c = mol/L)
A=bc

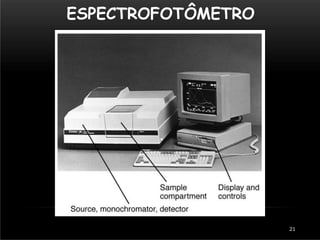

21. ESPECTROFOTÔMETRO
21

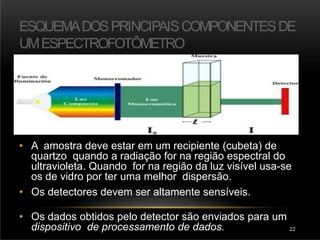

22. ESQUEMADOSPRINCIPAISCOMPONENTESDE
UMESPECTROFOTÔMETRO
• A amostra deve estar em um recipiente (cubeta) de
quartzo quando a radiação for na região espectral do
ultravioleta. Quando for na região da luz visível usa-se
os de vidro por ter uma melhor dispersão.
• Os detectores devem ser altamente sensíveis.
• Os dados obtidos pelo detector são enviados para um
dispositivo de processamento de dados. 22

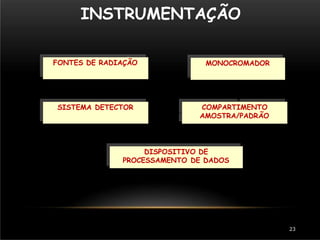

23. INSTRUMENTAÇÃO
FONTES DE RADIAÇÃO
COMPARTIMENTO
AMOSTRA/PADRÃO
DISPOSITIVO DE
PROCESSAMENTO DE DADOS
SISTEMA DETECTOR
MONOCROMADOR
23

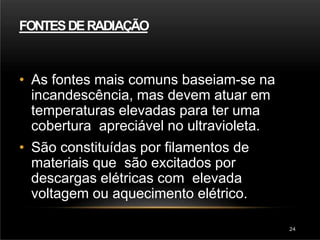

24. FONTESDERADIAÇÃO
• As fontes mais comuns baseiam-se na
incandescência, mas devem atuar em
temperaturas elevadas para ter uma
cobertura apreciável no ultravioleta.
• São constituídas por filamentos de
materiais que são excitados por
descargas elétricas com elevada
voltagem ou aquecimento elétrico.
24

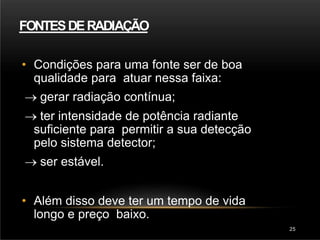

25. FONTESDERADIAÇÃO
25
• Condições para uma fonte ser de boa
qualidade para atuar nessa faixa:
 gerar radiação contínua;
 ter intensidade de potência radiante
suficiente para permitir a sua detecção
pelo sistema detector;
 ser estável.
• Além disso deve ter um tempo de vida
longo e preço baixo.

26. FONTES DE RADIAÇÃO

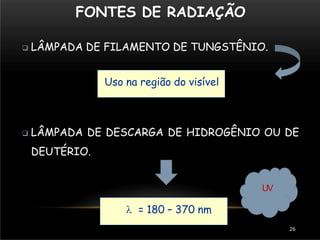

 LÂMPADA DE FILAMENTO DE TUNGSTÊNIO.
Uso na região do visível
 = 180 – 370 nm
 LÂMPADA DE DESCARGA DE HIDROGÊNIO OU DE
DEUTÉRIO.
UV
26

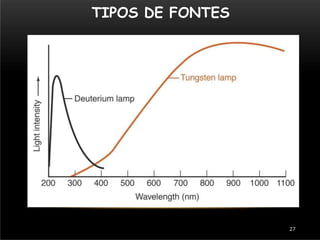

27. TIPOS DE FONTES
27

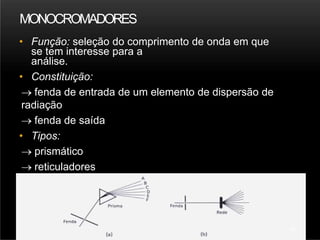

28. MONOCROMADORES
• Função: seleção do comprimento de onda em que
se tem interesse para a
análise.
• Constituição:
 fenda de entrada de um elemento de dispersão de
radiação
 fenda de saída
• Tipos:
 prismático
 reticuladores
28

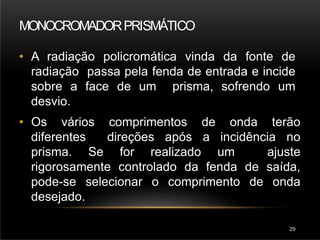

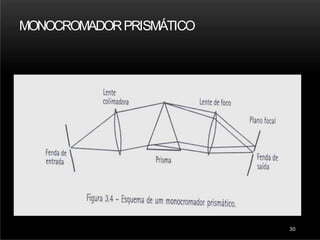

29. MONOCROMADORPRISMÁTICO
29
• A radiação policromática vinda da fonte de
radiação passa pela fenda de entrada e incide
sobre a face de um prisma, sofrendo um
desvio.
• Os vários comprimentos de onda terão
diferentes direções após a incidência no
prisma. Se for realizado um ajuste
rigorosamente controlado da fenda de saída,
pode-se selecionar o comprimento de onda
desejado.

30. MONOCROMADORPRISMÁTICO
30

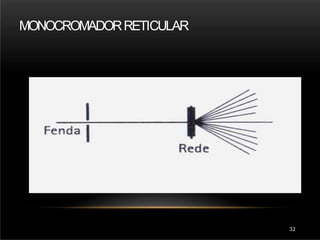

31. MONOCROMADORRETICULAR
31

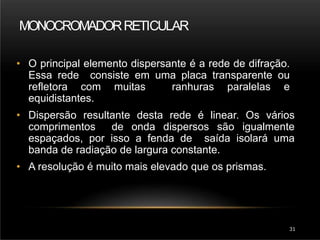

• O principal elemento dispersante é a rede de difração.
Essa rede consiste em uma placa transparente ou
refletora com muitas ranhuras paralelas e
equidistantes.
• Dispersão resultante desta rede é linear. Os vários
comprimentos de onda dispersos são igualmente
espaçados, por isso a fenda de saída isolará uma
banda de radiação de largura constante.
• A resolução é muito mais elevado que os prismas.

32. MONOCROMADORRETICULAR
32

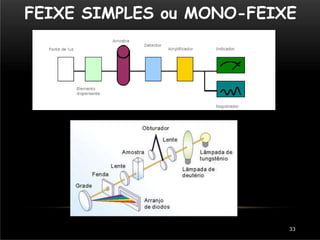

33. FEIXE SIMPLES ou MONO-FEIXE
33

34. • Espectrofotômetros mono-feixe:
-Não são cômodos pois a amostra e o branco
tem que ser colocados alternadamente no
único feixe de radiação;
-Não é adequado para medir absorbâncias
em função do tempo;
34

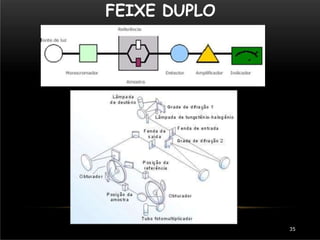

35. FEIXE DUPLO
35

36. ESPECTROFOTÔMETRODUPLO-FEIXE
36

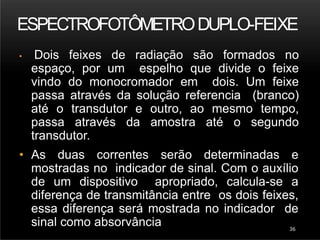

• Dois feixes de radiação são formados no
espaço, por um espelho que divide o feixe
vindo do monocromador em dois. Um feixe
passa através da solução referencia (branco)
até o transdutor e outro, ao mesmo tempo,
passa através da amostra até o segundo
transdutor.
• As duas correntes serão determinadas e
mostradas no indicador de sinal. Com o auxílio
de um dispositivo apropriado, calcula-se a
diferença de transmitância entre os dois feixes,
essa diferença será mostrada no indicador de
sinal como absorvância

37. TIPOS DE CÉLULAS
37

38. PROCEDIMENTOS
ANALÍTICOS EM
ESPECTROFOTOMETRIA
VISÍVEL EM ULTRAVIOLETA
38

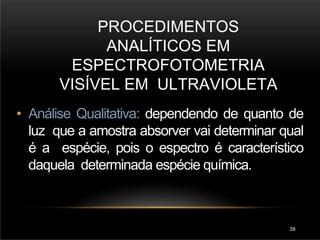

• Análise Qualitativa: dependendo de quanto de
luz que a amostra absorver vai determinar qual
é a espécie, pois o espectro é característico
daquela determinada espécie química.

39. PROCEDIMENTOS ANALÍTICOS
EM ESPECTROFOTOMETRIA
VISÍVEL EM ULTRAVIOLETA
39

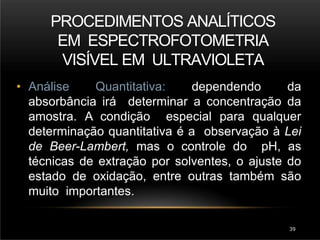

• Análise Quantitativa: dependendo da
absorbância irá determinar a concentração da
amostra. A condição especial para qualquer
determinação quantitativa é a observação à Lei
de Beer-Lambert, mas o controle do pH, as
técnicas de extração por solventes, o ajuste do
estado de oxidação, entre outras também são
muito importantes.

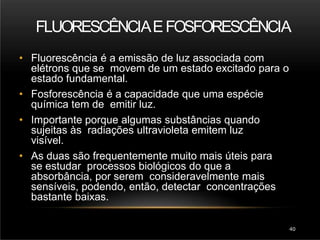

40. FLUORESCÊNCIAEFOSFORESCÊNCIA
40
• Fluorescência é a emissão de luz associada com
elétrons que se movem de um estado excitado para o
estado fundamental.
• Fosforescência é a capacidade que uma espécie
química tem de emitir luz.
• Importante porque algumas substâncias quando
sujeitas às radiações ultravioleta emitem luz
visível.
• As duas são frequentemente muito mais úteis para
se estudar processos biológicos do que a
absorbância, por serem consideravelmente mais
sensíveis, podendo, então, detectar concentrações
bastante baixas.

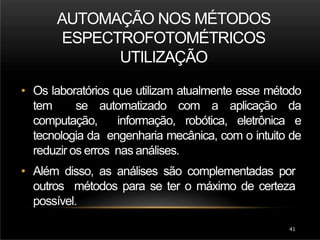

41. AUTOMAÇÃO NOS MÉTODOS
ESPECTROFOTOMÉTRICOS
UTILIZAÇÃO
41
• Os laboratórios que utilizam atualmente esse método
tem se automatizado com a aplicação da
computação, informação, robótica, eletrônica e
tecnologia da engenharia mecânica, com o intuito de
reduzir os erros nas análises.
• Além disso, as análises são complementadas por
outros métodos para se ter o máximo de certeza
possível.

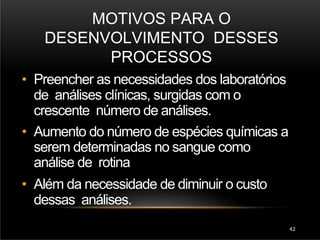

42. MOTIVOS PARA O
DESENVOLVIMENTO DESSES
PROCESSOS
42
• Preencher as necessidades dos laboratórios
de análises clínicas, surgidas com o
crescente número de análises.
• Aumento do número de espécies químicas a
serem determinadas no sangue como
análise de rotina
• Além da necessidade de diminuir o custo
dessas análises.

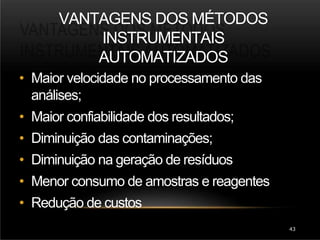

43. VANTAGENS DOS MÉTODOS
INSTRUMENTAIS
AUTOMATIZADOS
43
• Maior velocidade no processamento das
análises;
• Maior confiabilidade dos resultados;
• Diminuição das contaminações;
• Diminuição na geração de resíduos
• Menor consumo de amostras e reagentes
• Redução de custos

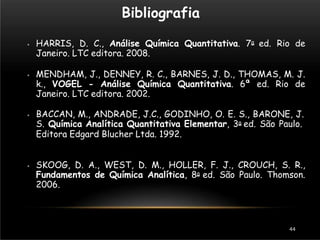

44. Bibliografia
