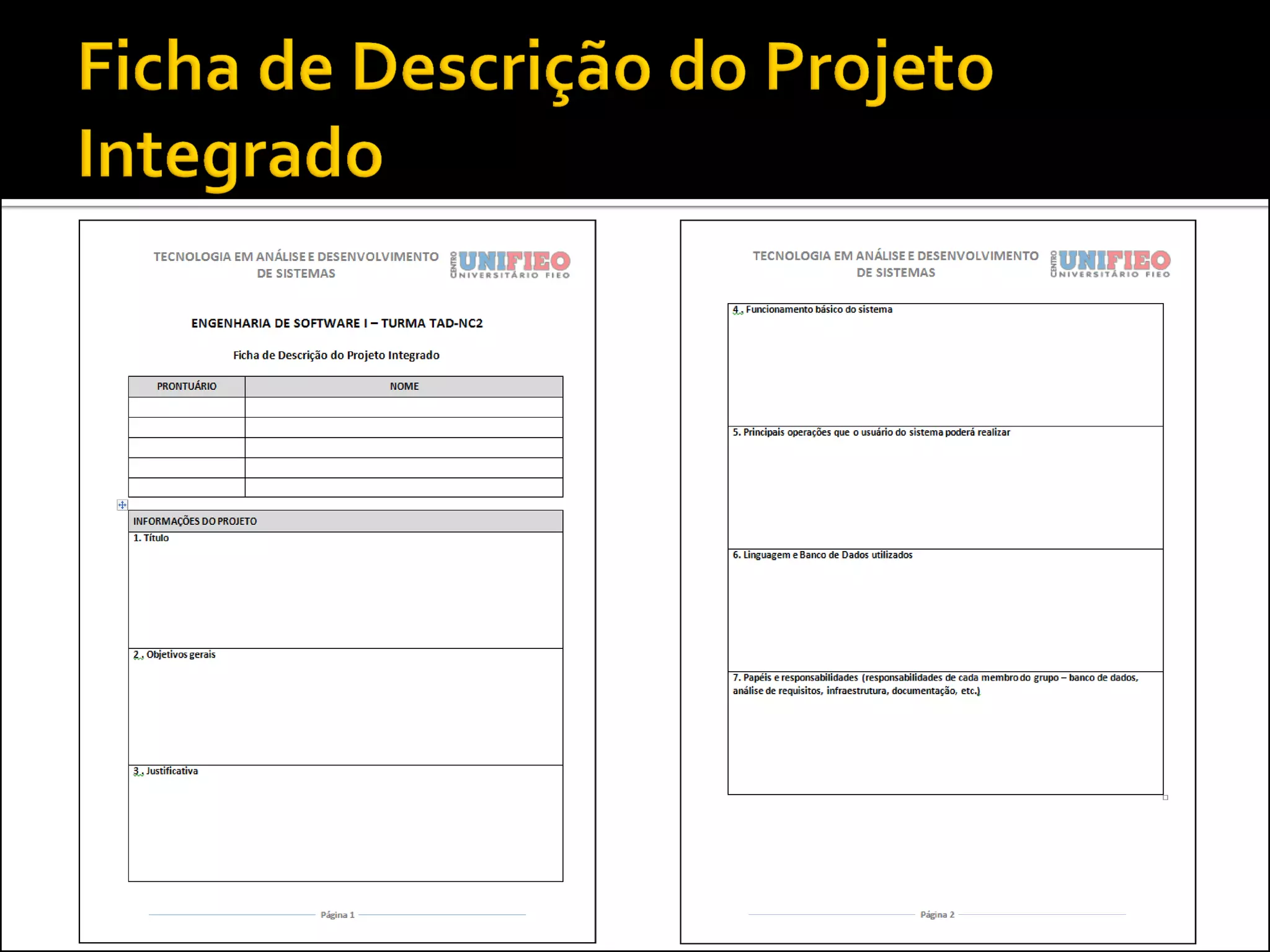

3.  Os grupos que não enviarem a Ficha de
Descrição dos seus projetos até o dia 16
(23:59) perderão 0,5 ponto para cada dia de
atraso
 Lembrando que o Projeto Integrado vale 5 pontos
na Avaliação Continuada

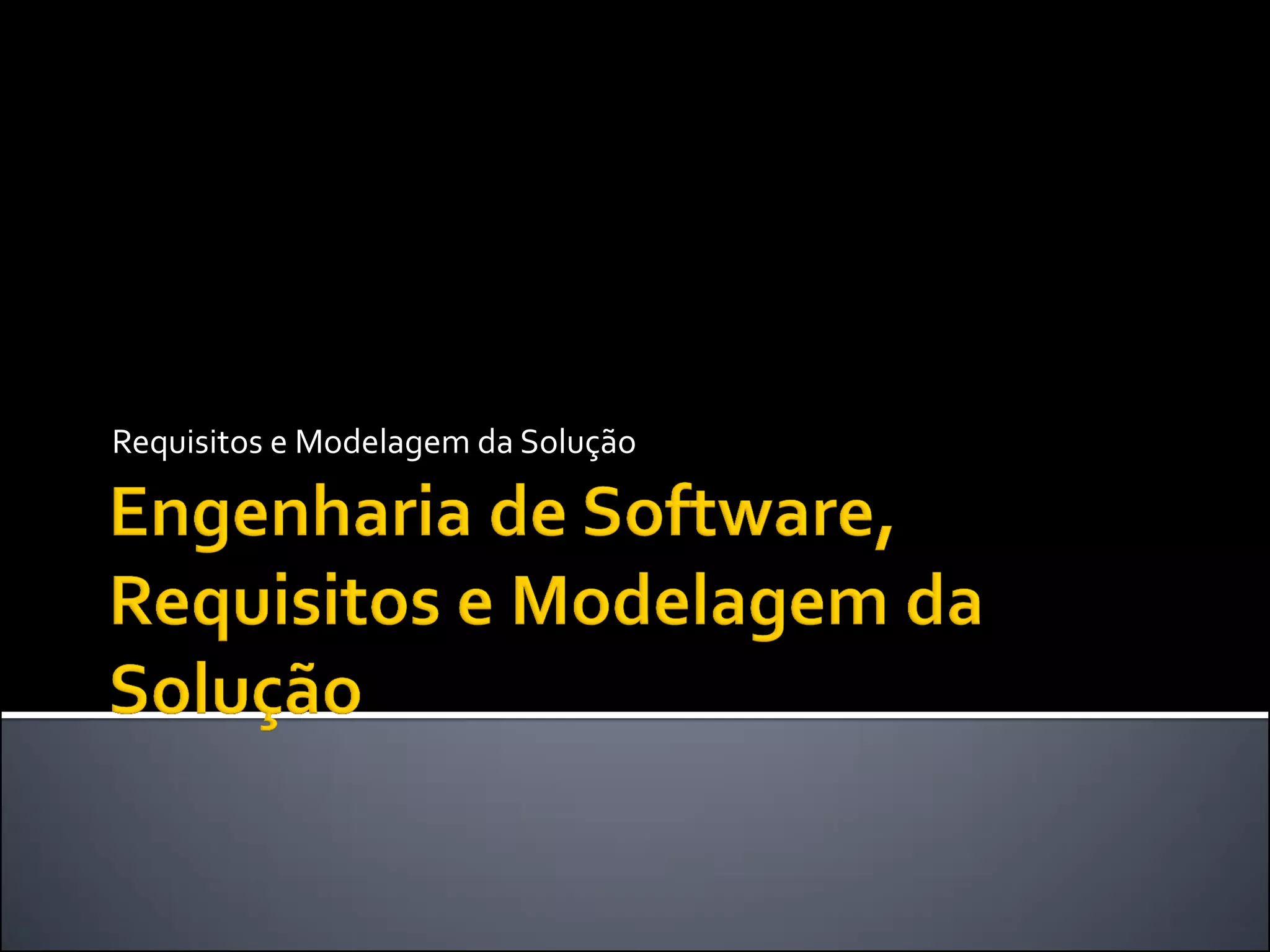

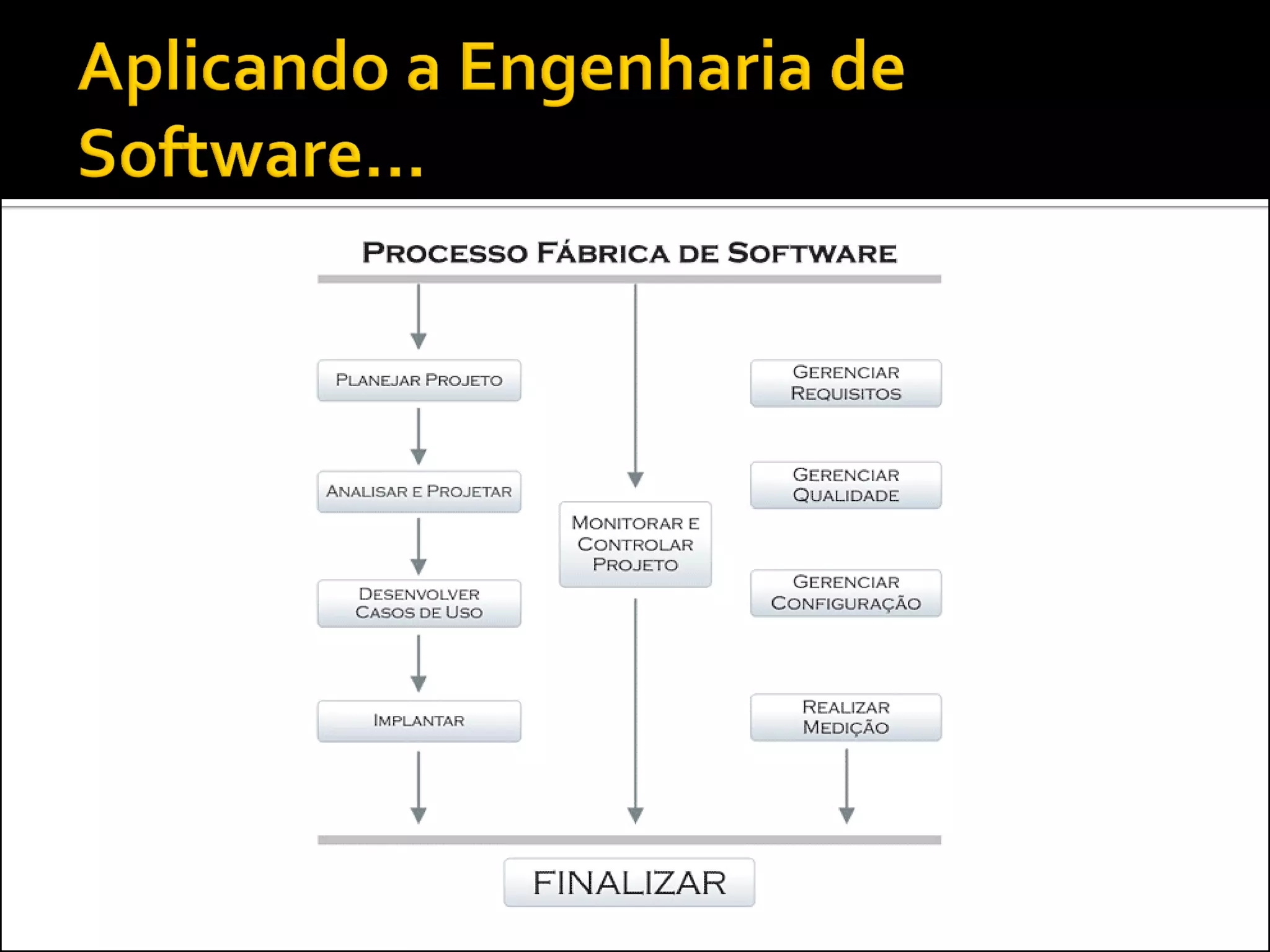

5. Requisitos e Modelagem da Solução

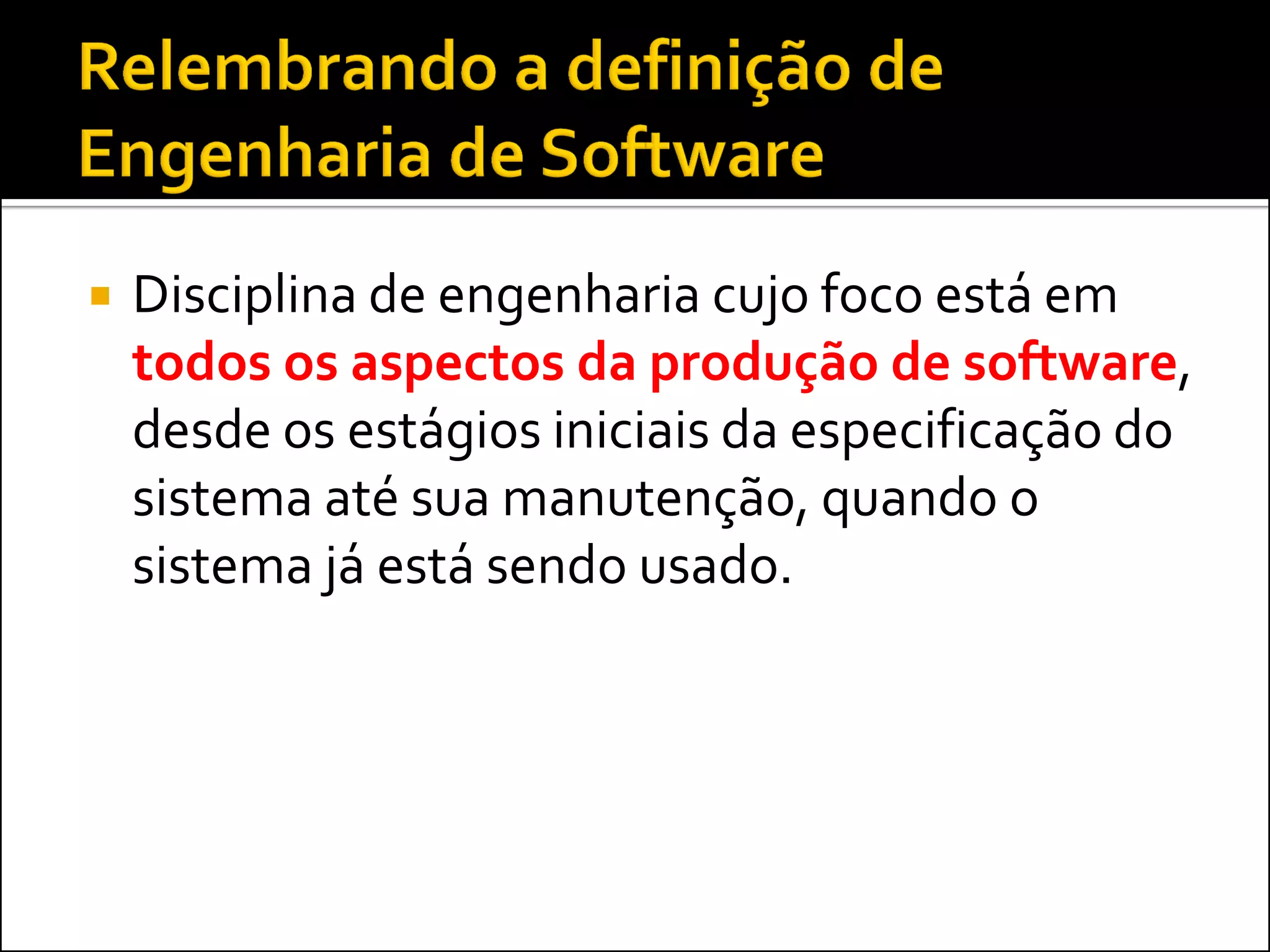

6.  Disciplina de engenharia cujo foco está em
todos os aspectos da produção de software,
desde os estágios iniciais da especificação do
sistema até sua manutenção, quando o
sistema já está sendo usado.

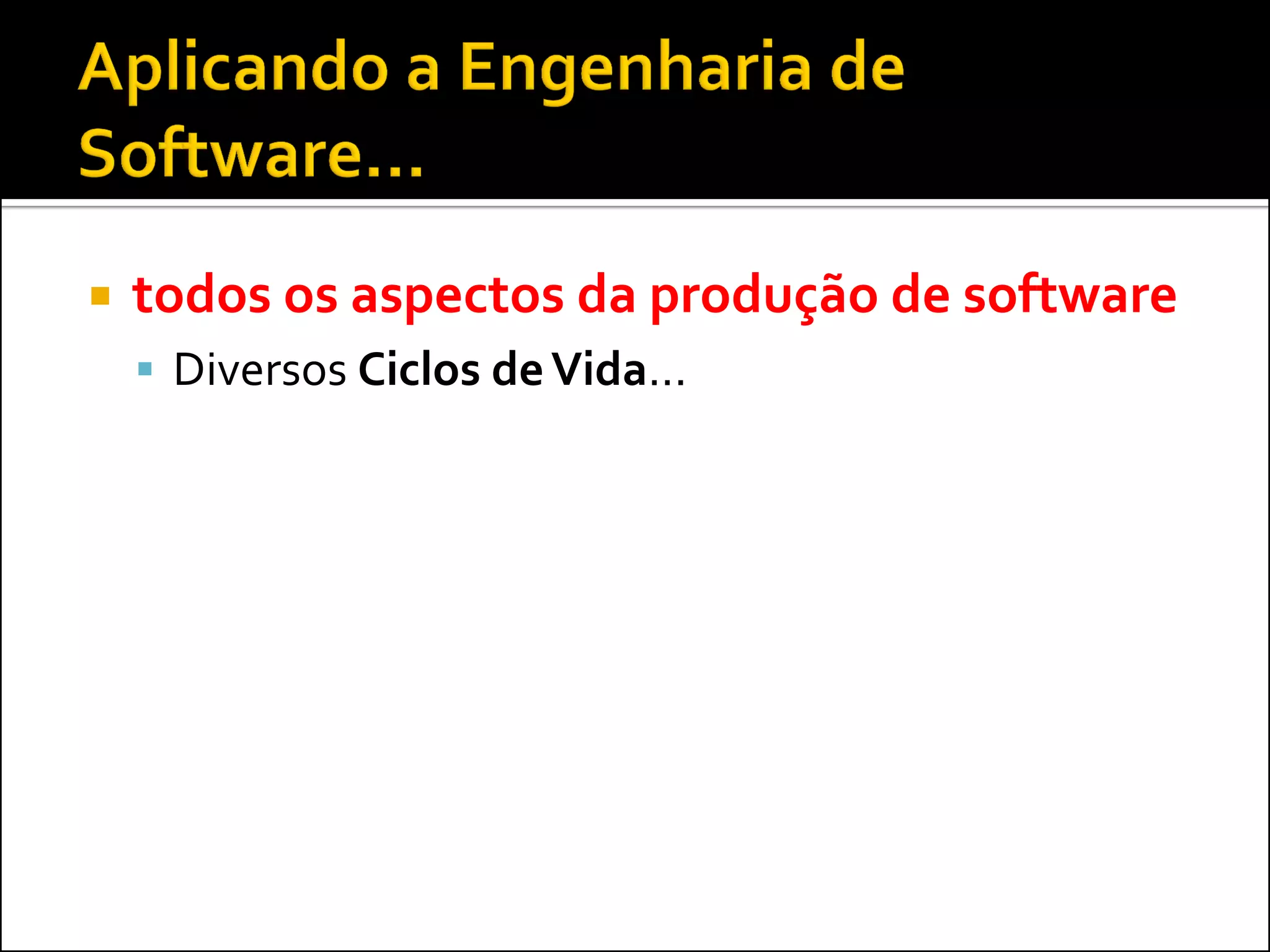

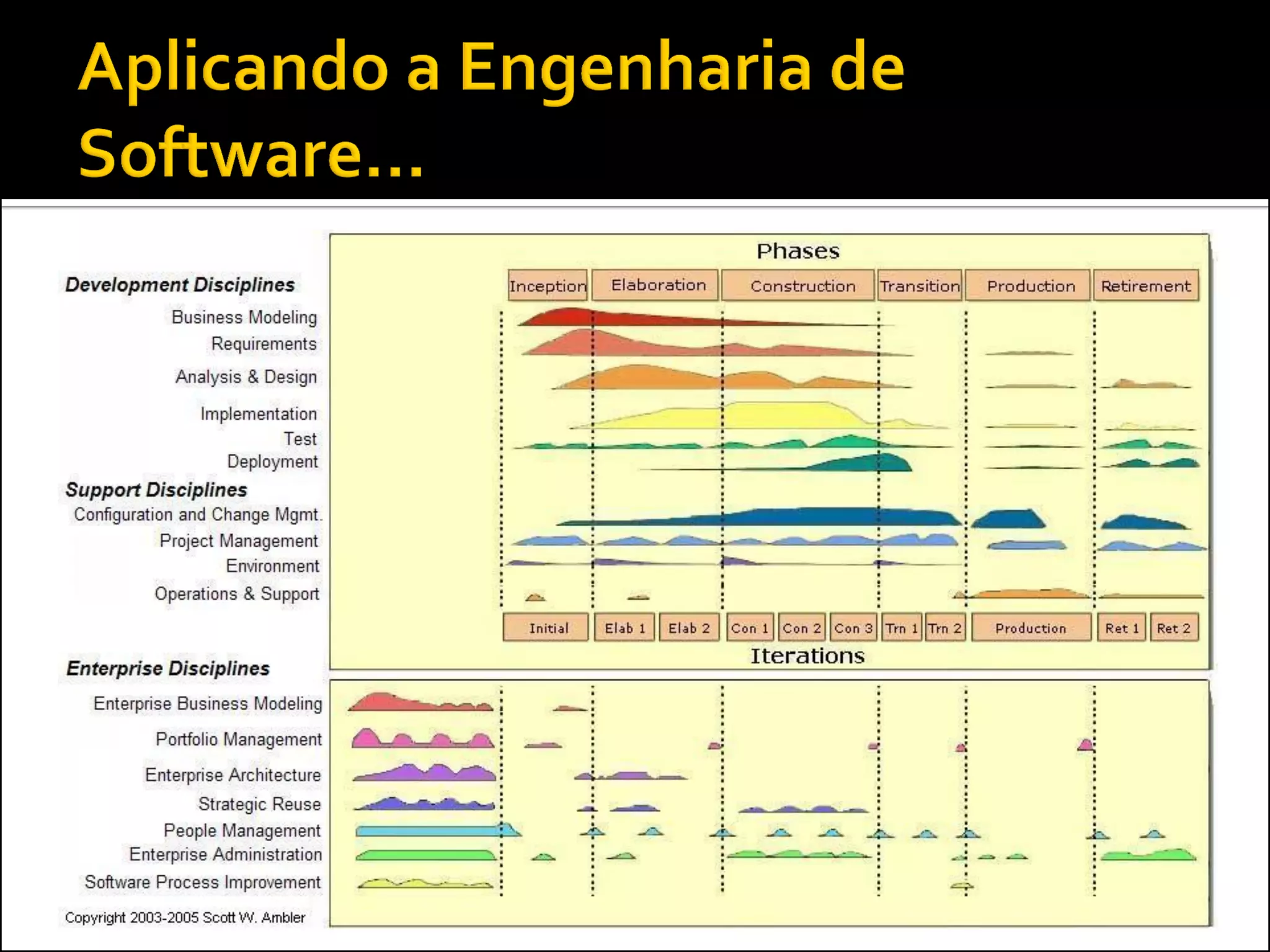

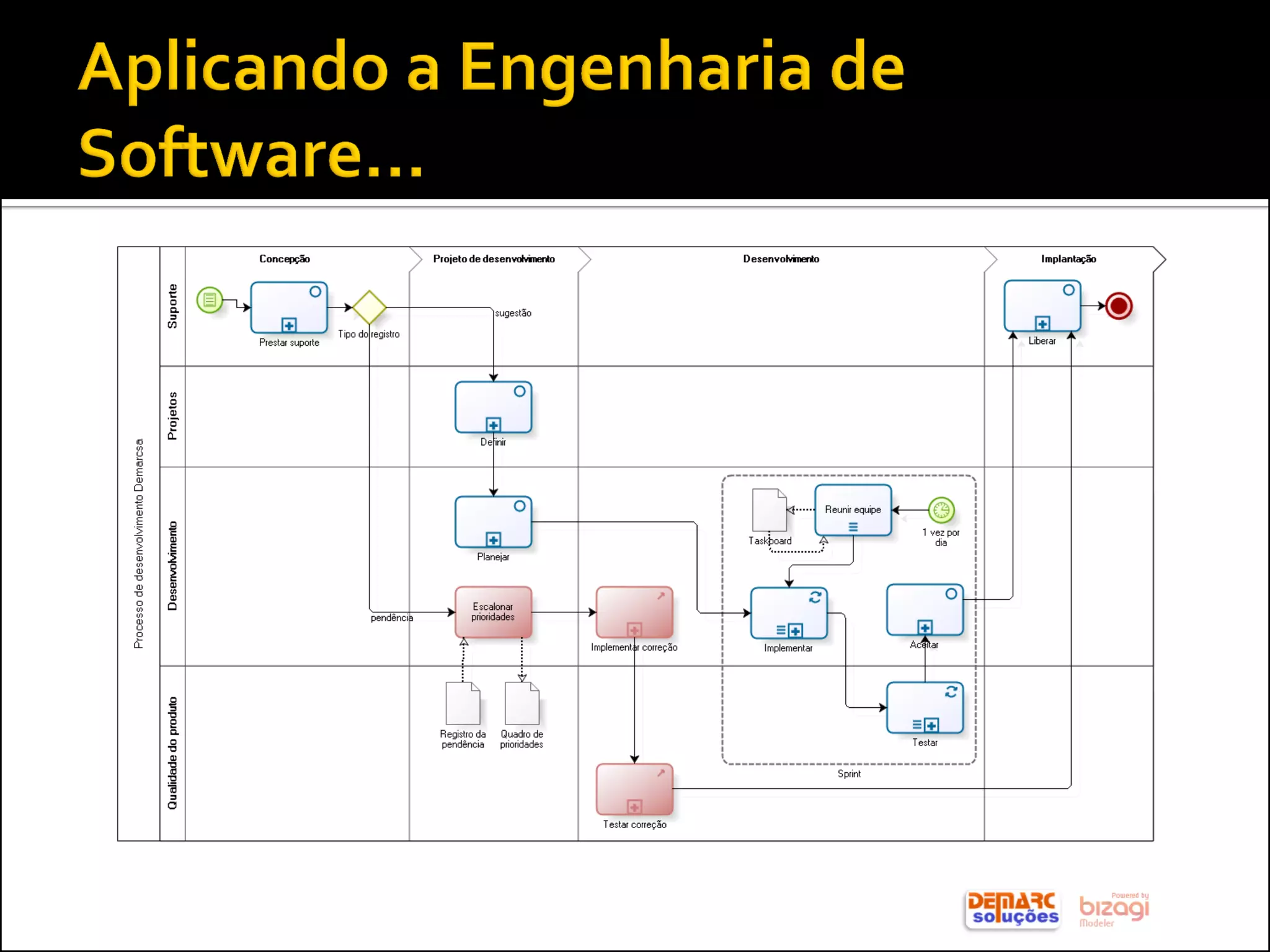

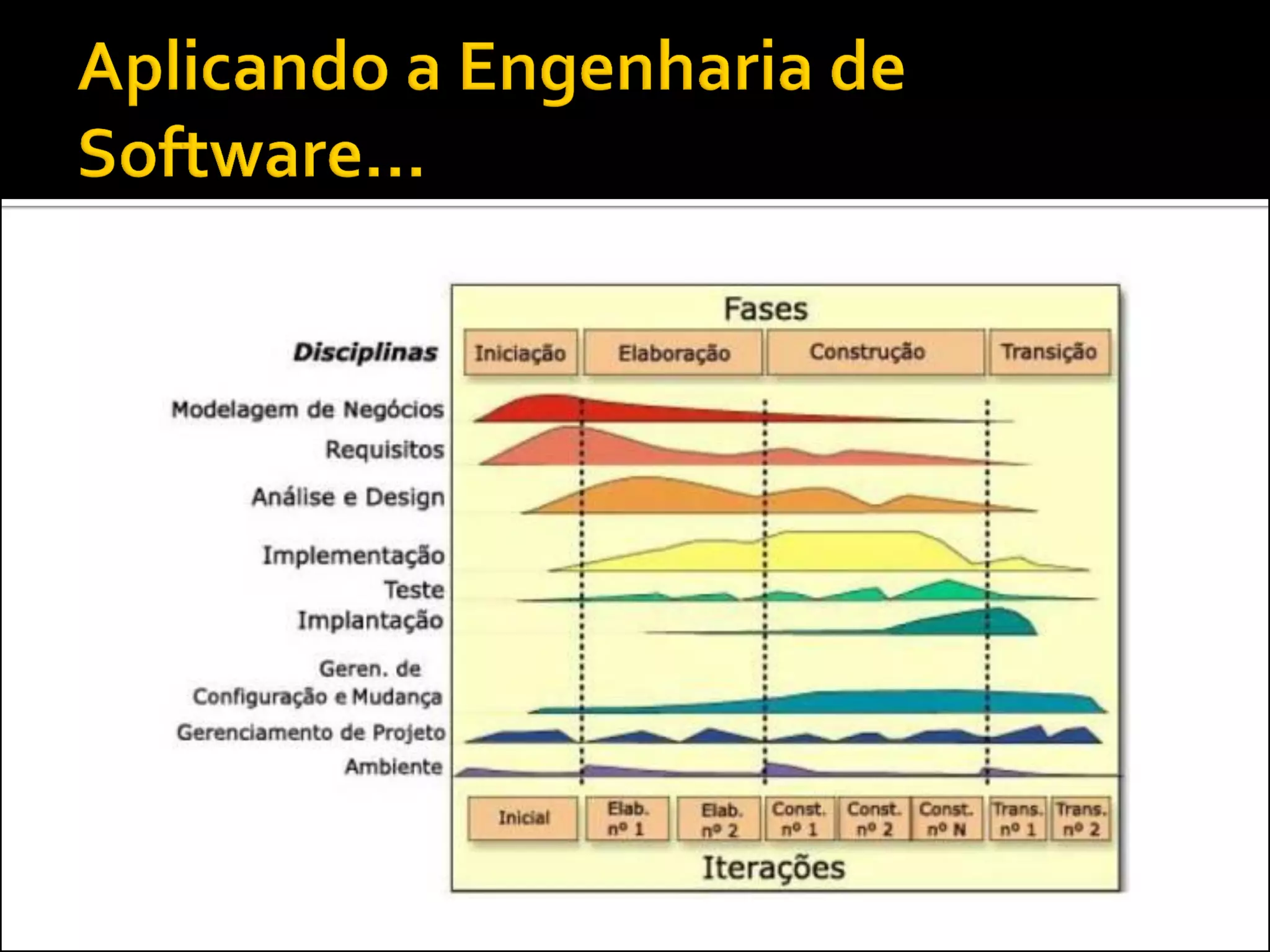

7.  todos os aspectos da produção de software
 Diversos Ciclos de Vida...

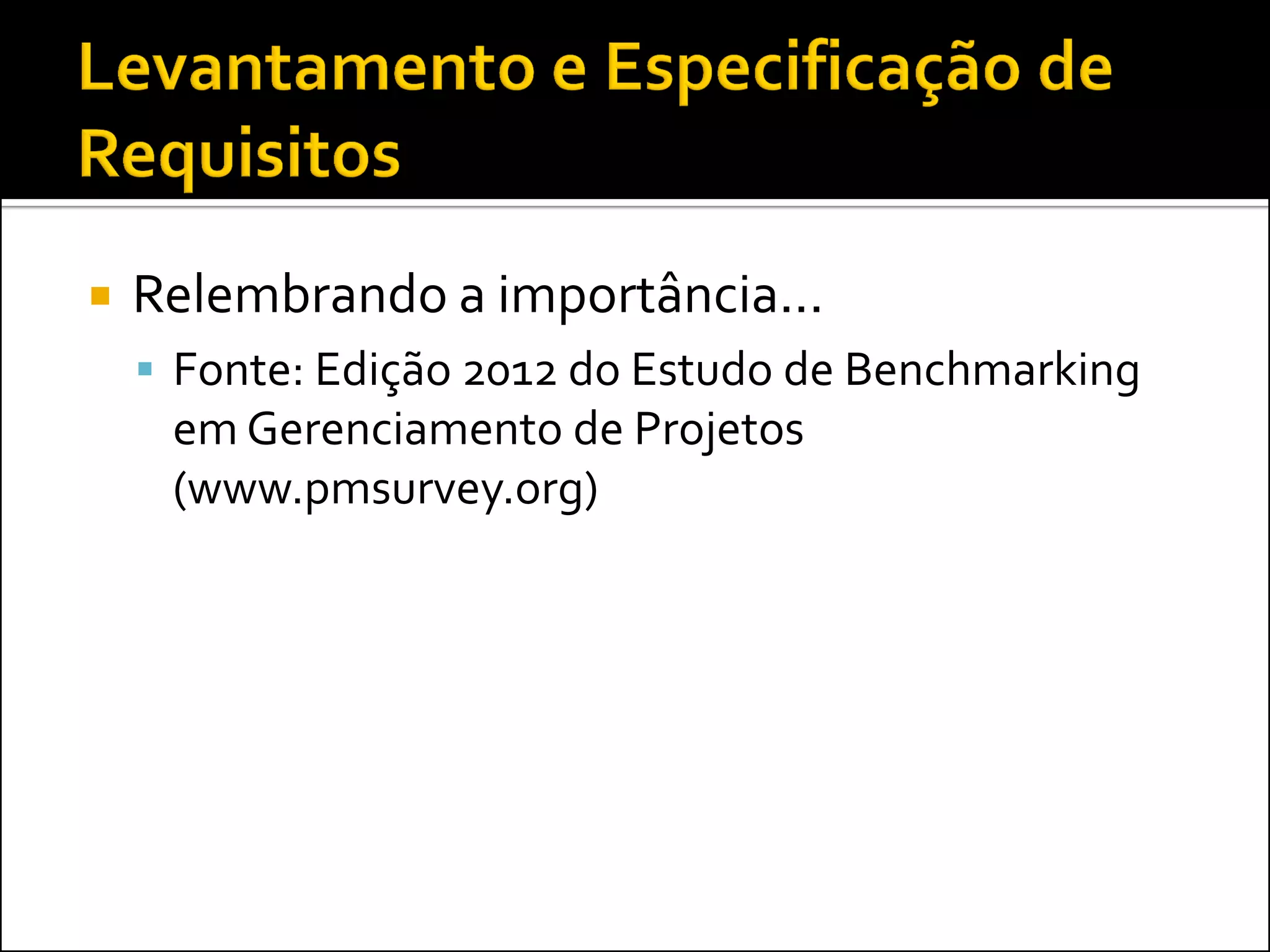

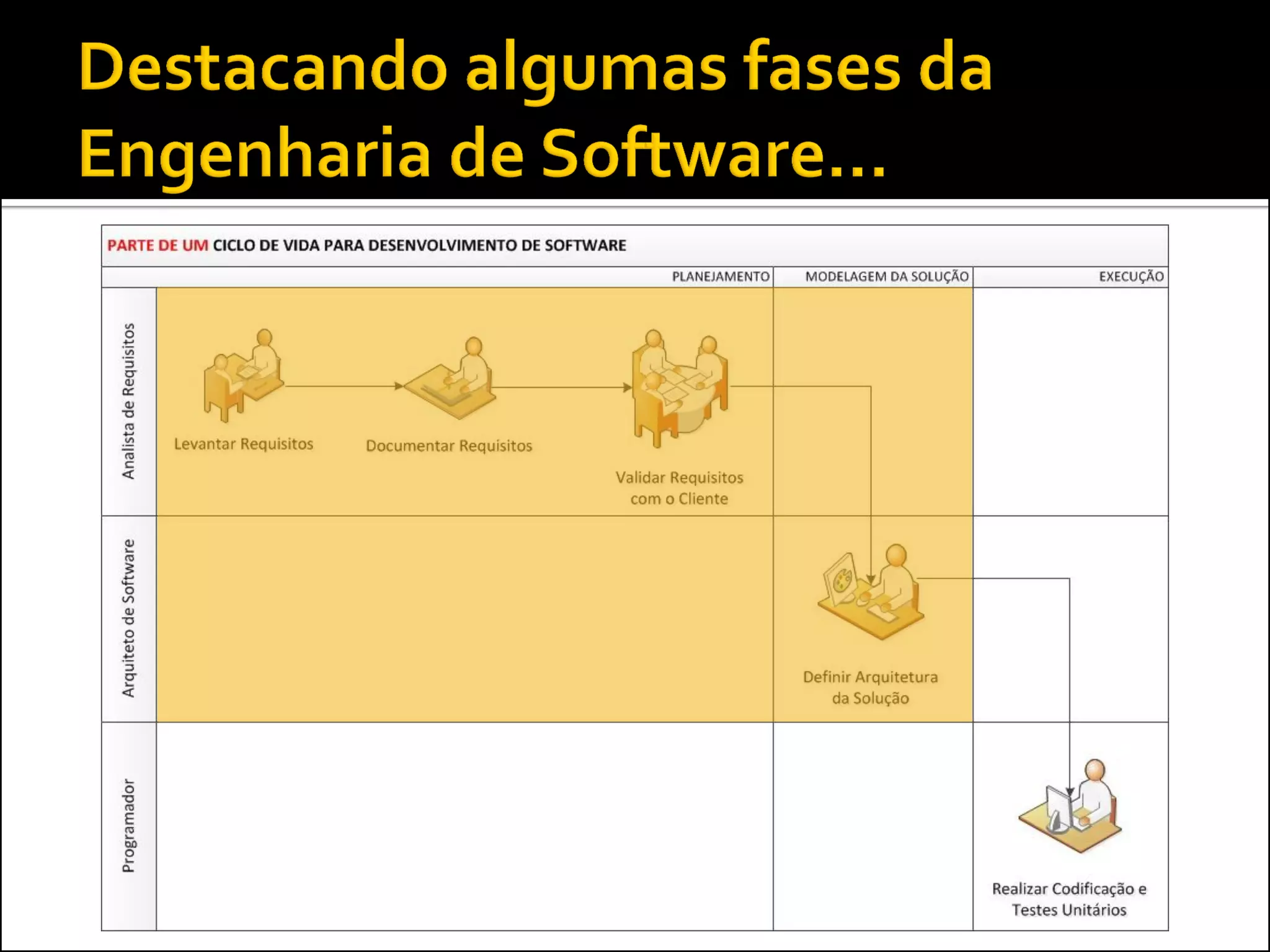

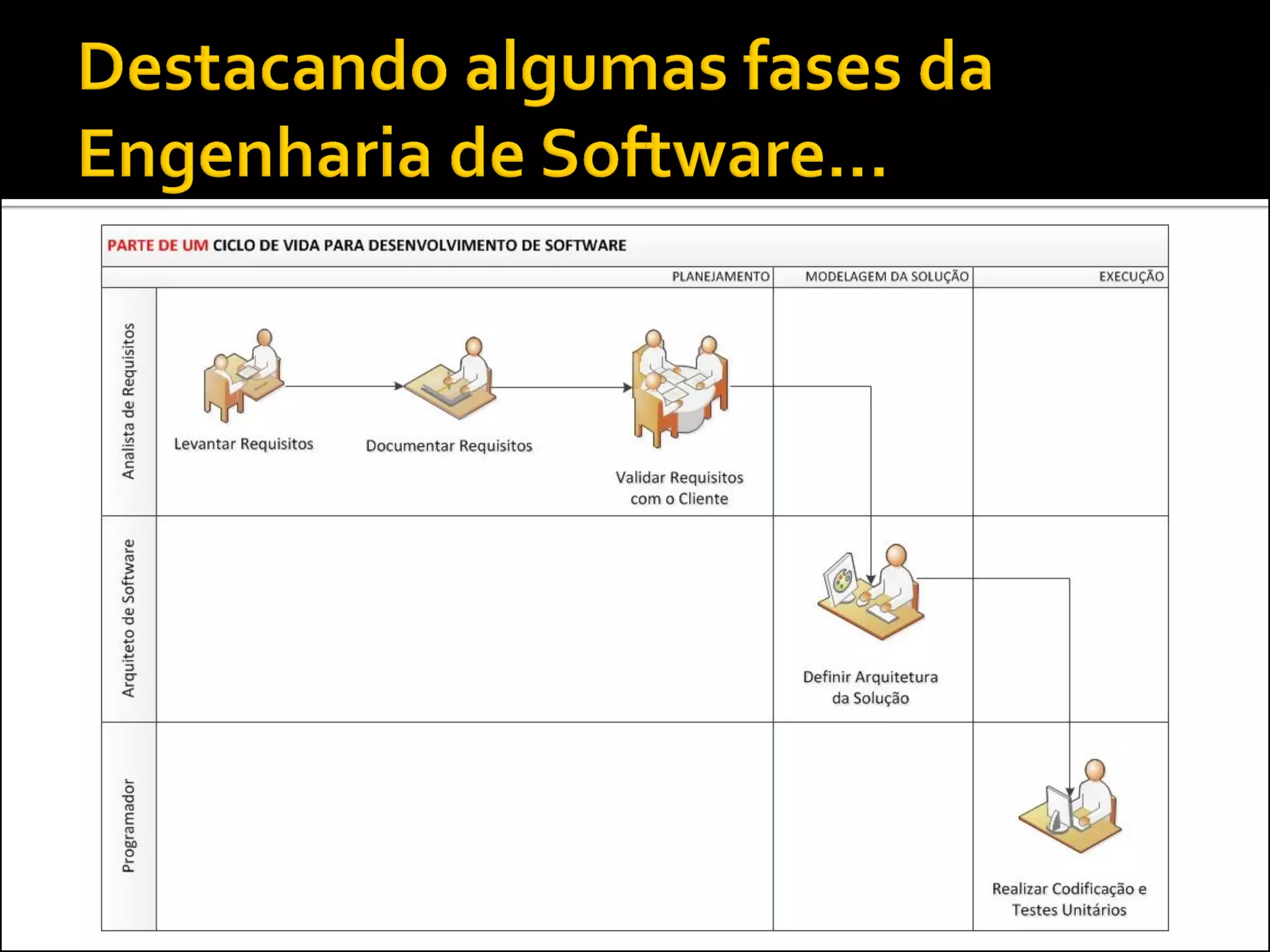

14.  Relembrando a importância...
 Fonte: Edição 2012 do Estudo de Benchmarking
em Gerenciamento de Projetos
(www.pmsurvey.org)

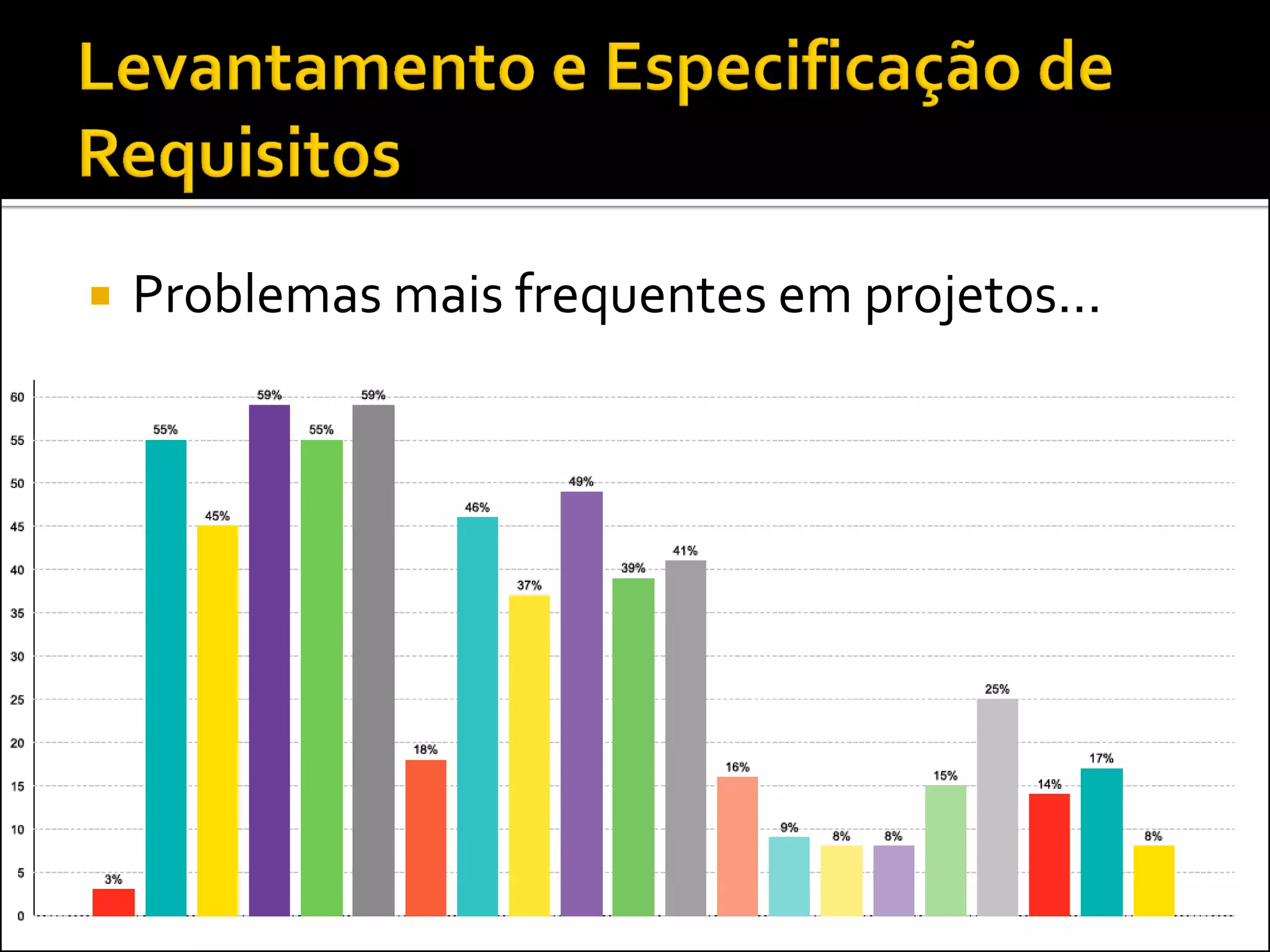

15.  Problemas mais frequentes em projetos...

16.  Problemas mais frequentes em projetos...

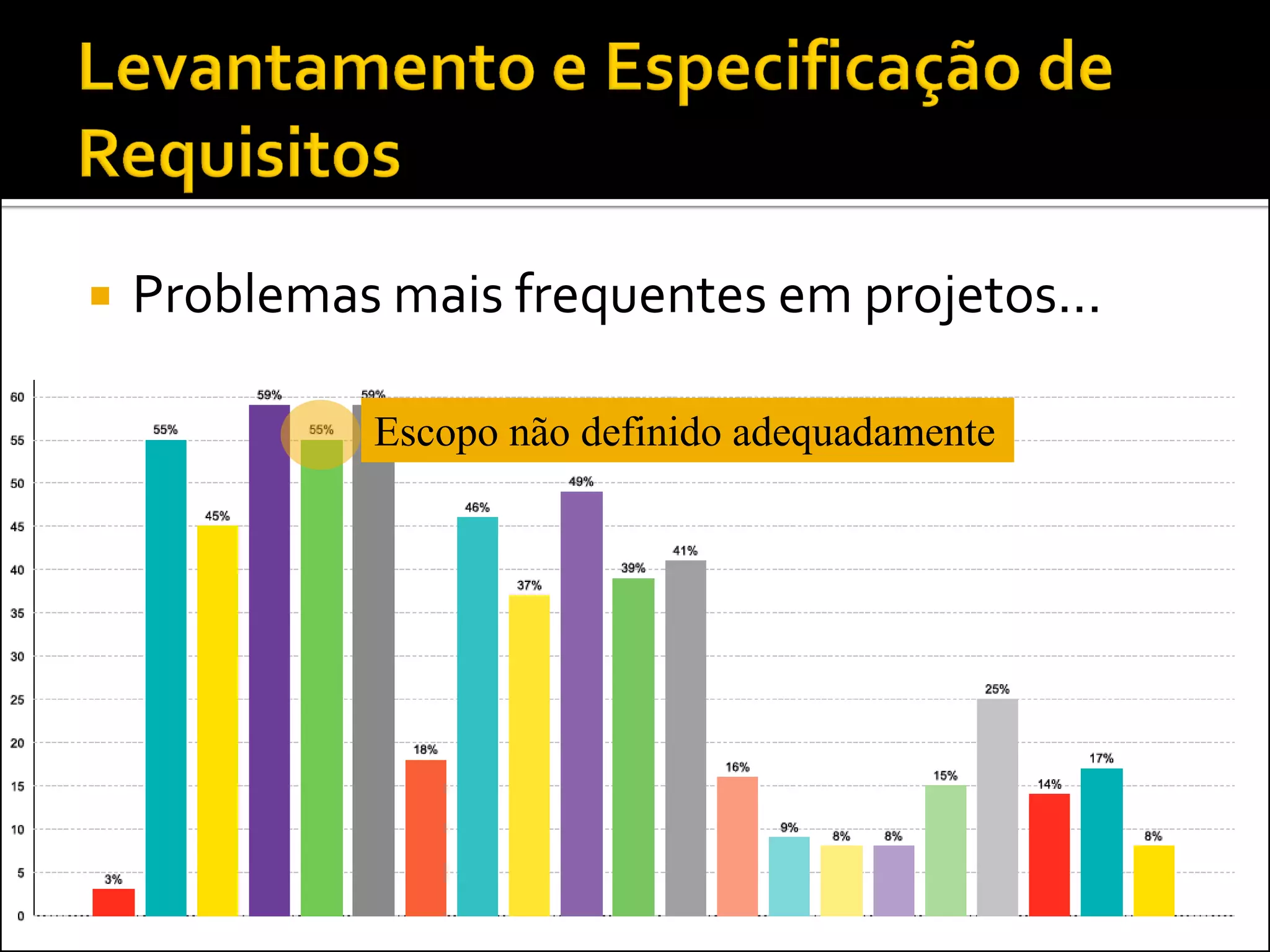

Escopo não definido adequadamente

17.  Problemas mais frequentes em projetos...

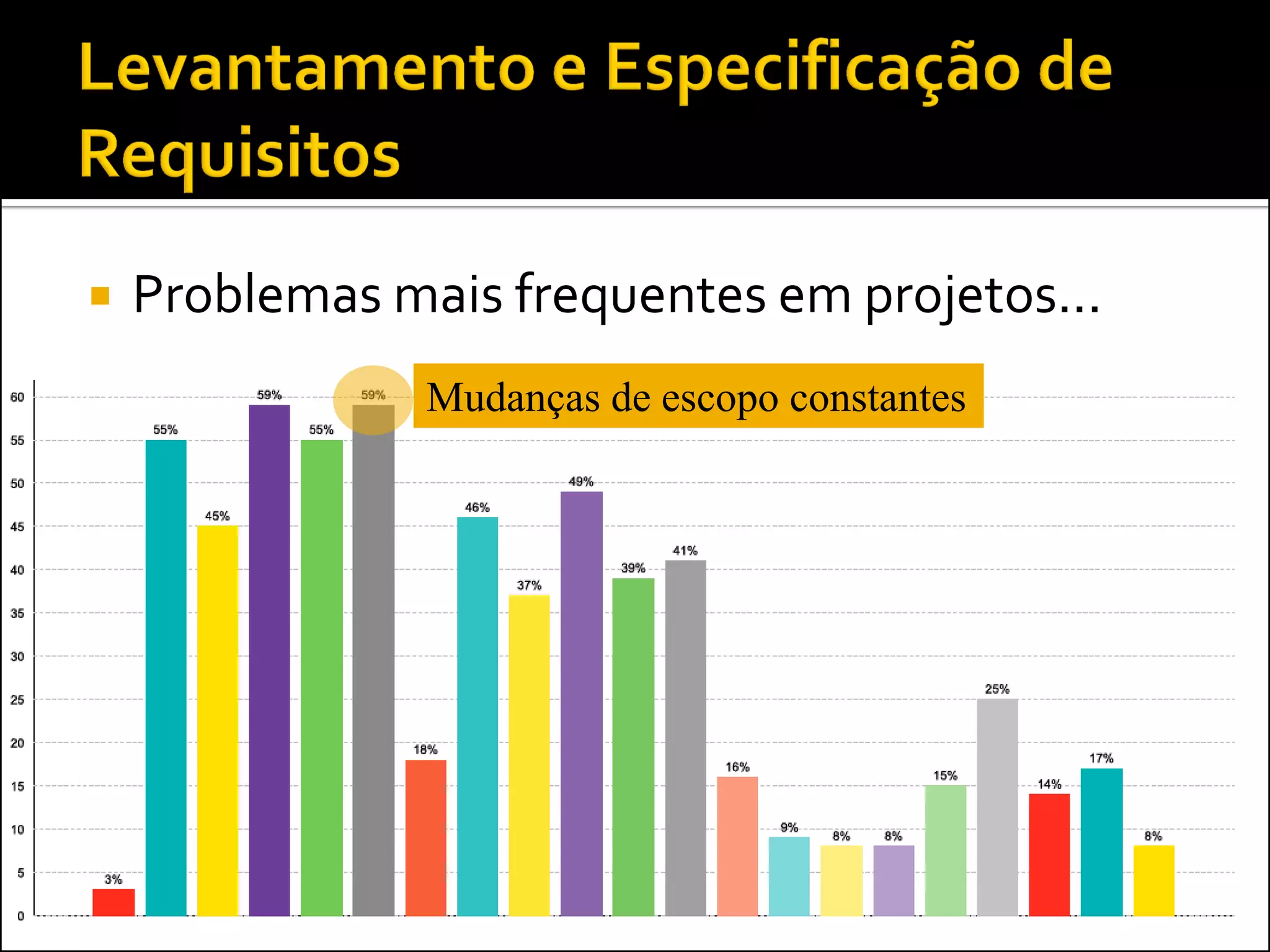

Mudanças de escopo constantes

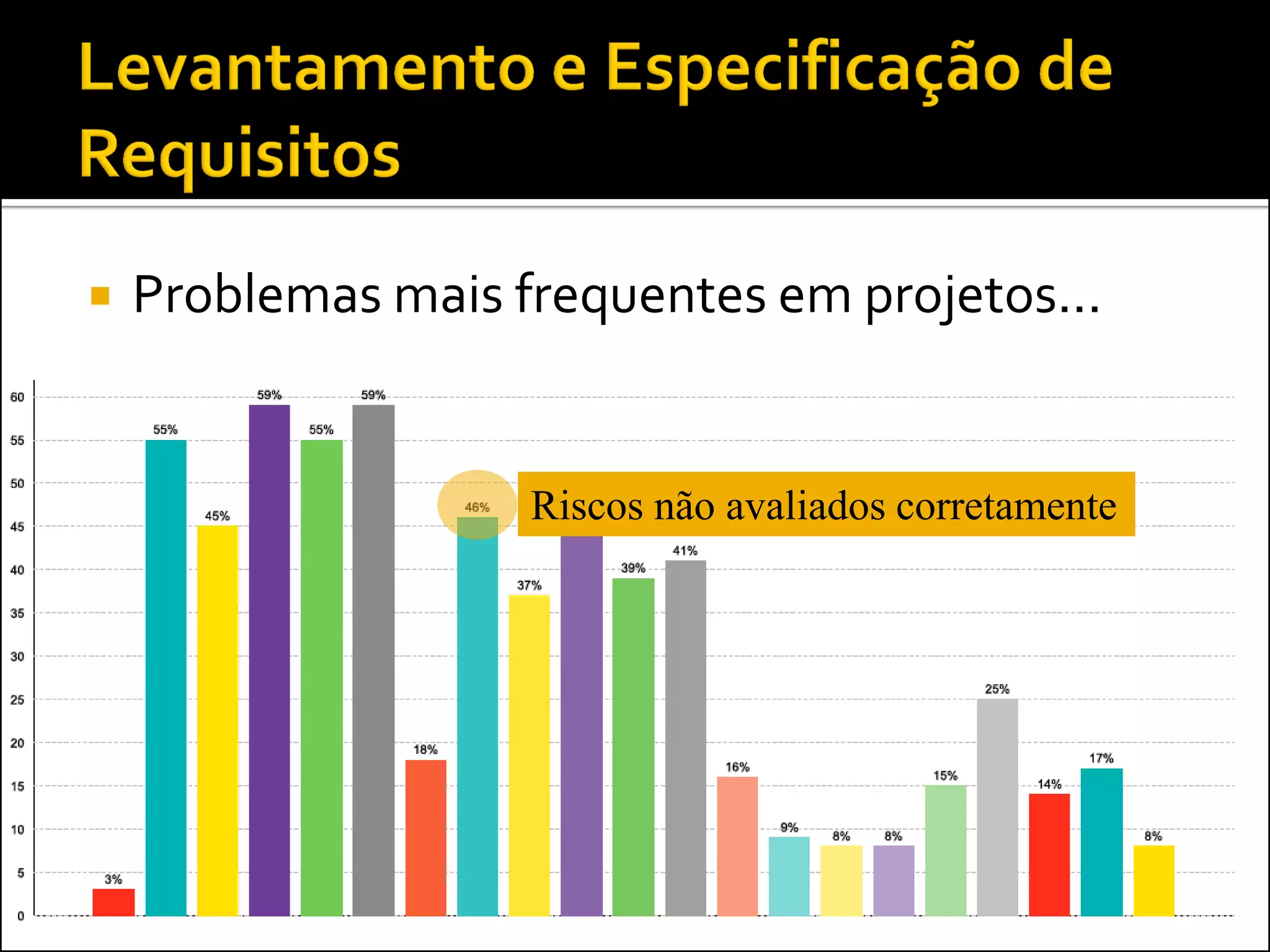

18.  Problemas mais frequentes em projetos...
Riscos não avaliados corretamente

19.  Problemas mais frequentes em projetos...

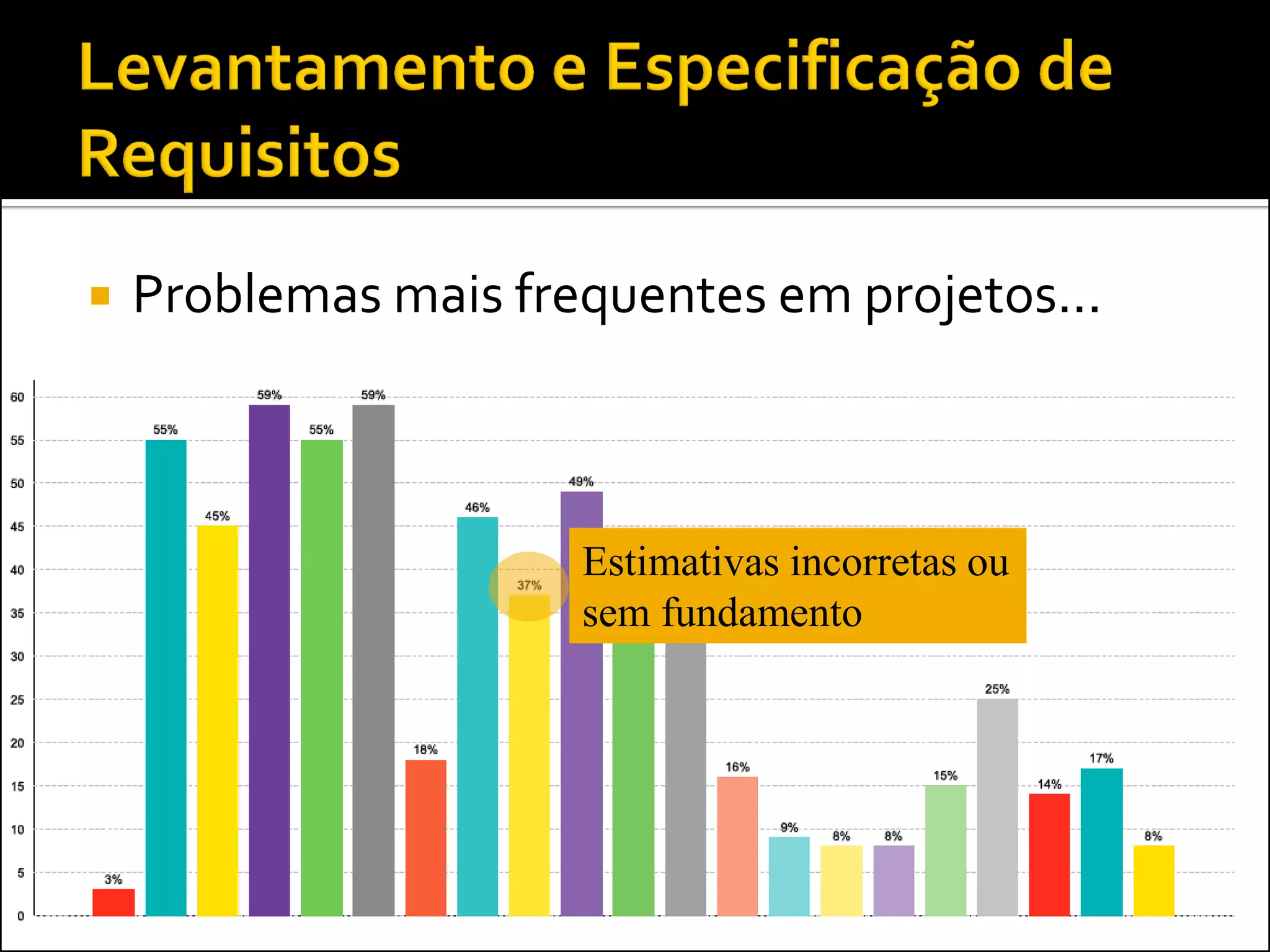

Estimativas incorretas ou
sem fundamento

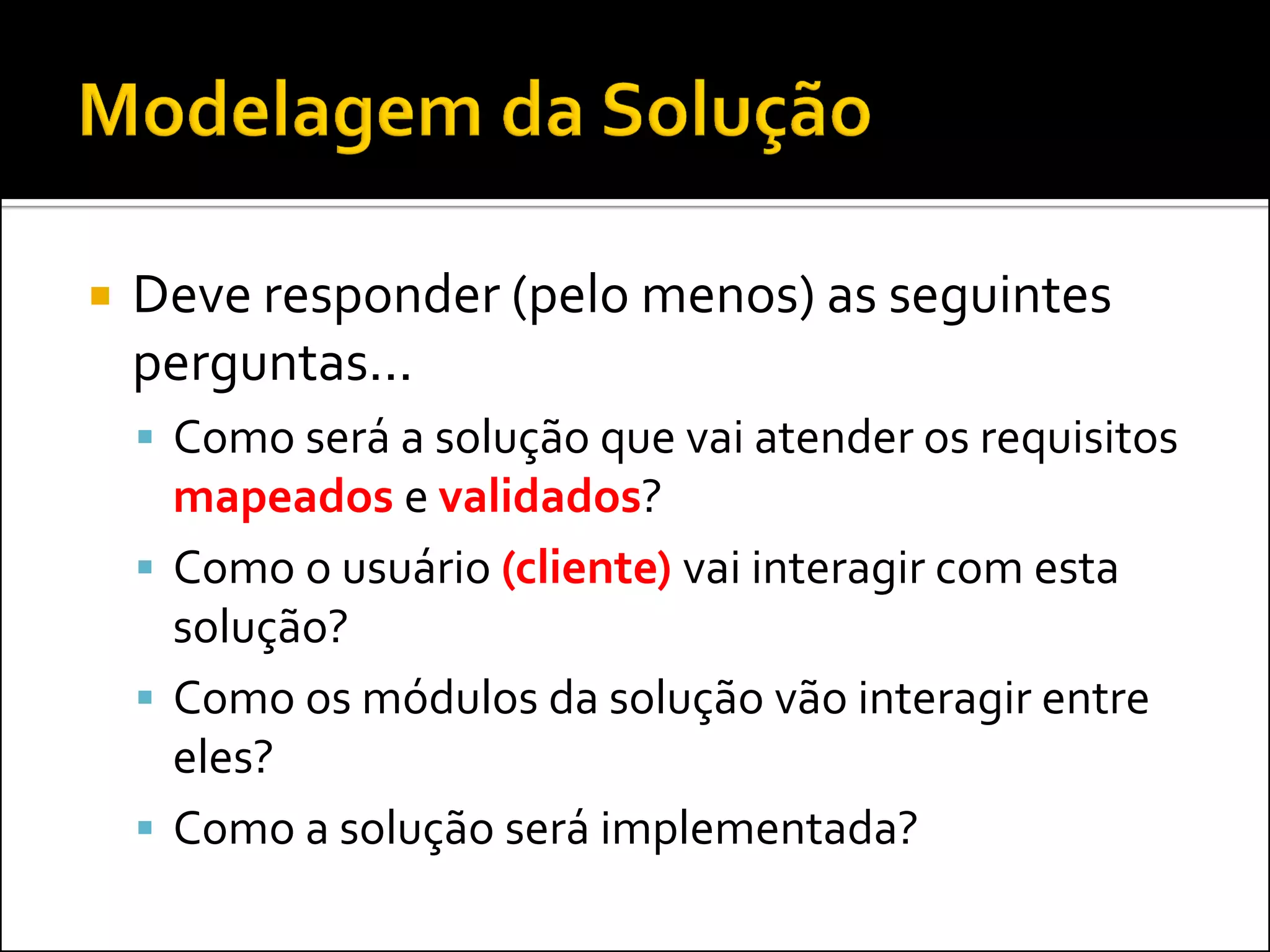

21.  Deve responder (pelo menos) as seguintes
perguntas...
 Como será a solução que vai atender os requisitos
mapeados e validados?
 Como o usuário (cliente) vai interagir com esta
solução?
 Como os módulos da solução vão interagir entre
eles?
 Como a solução será implementada?

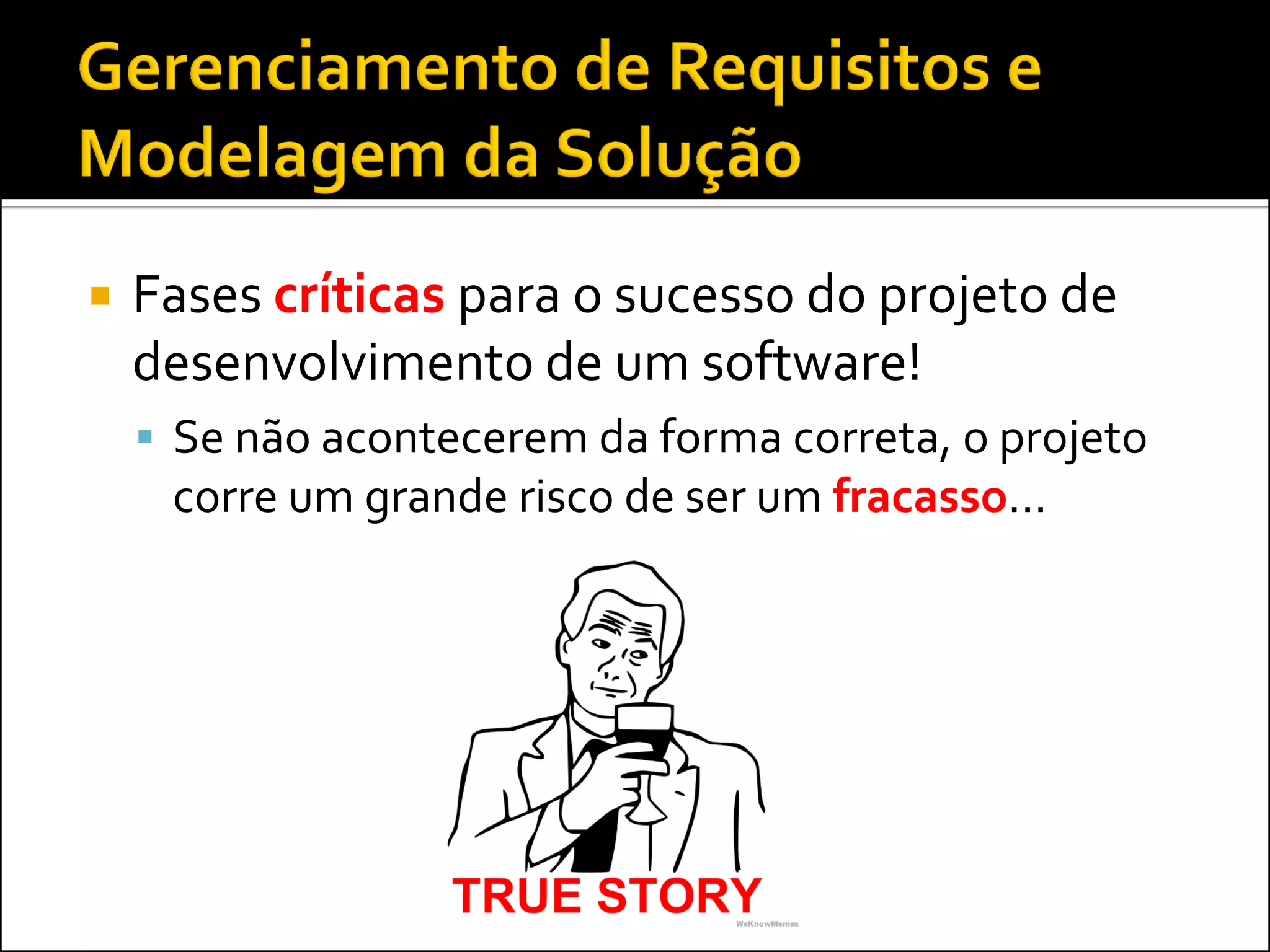

22.  Fases críticas para o sucesso do projeto de
desenvolvimento de um software!
 Se não acontecerem da forma correta, o projeto
corre um grande risco de ser um fracasso...

23. Como resolver?

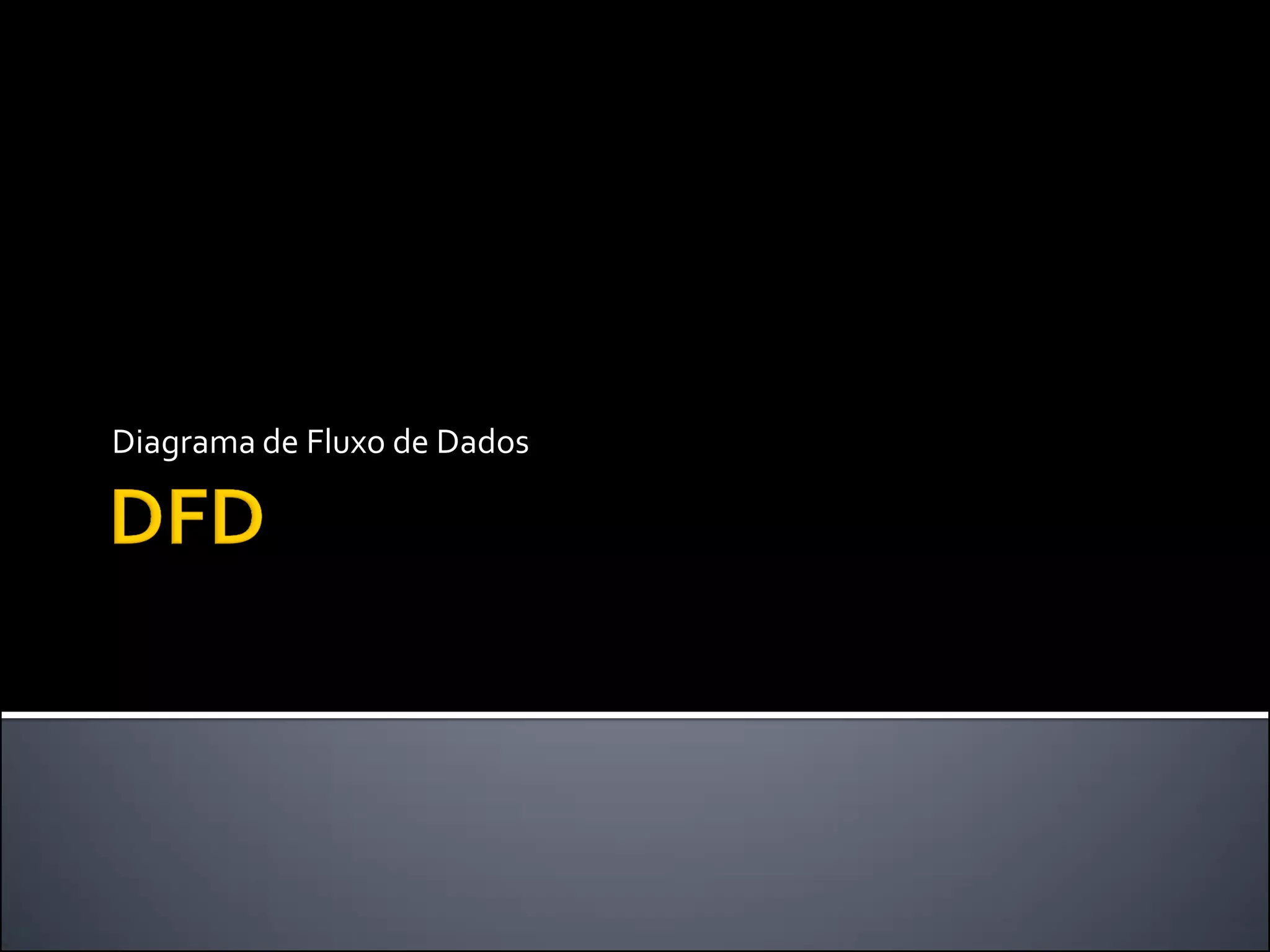

24. Diagrama de Fluxo de Dados

25.  O que é?

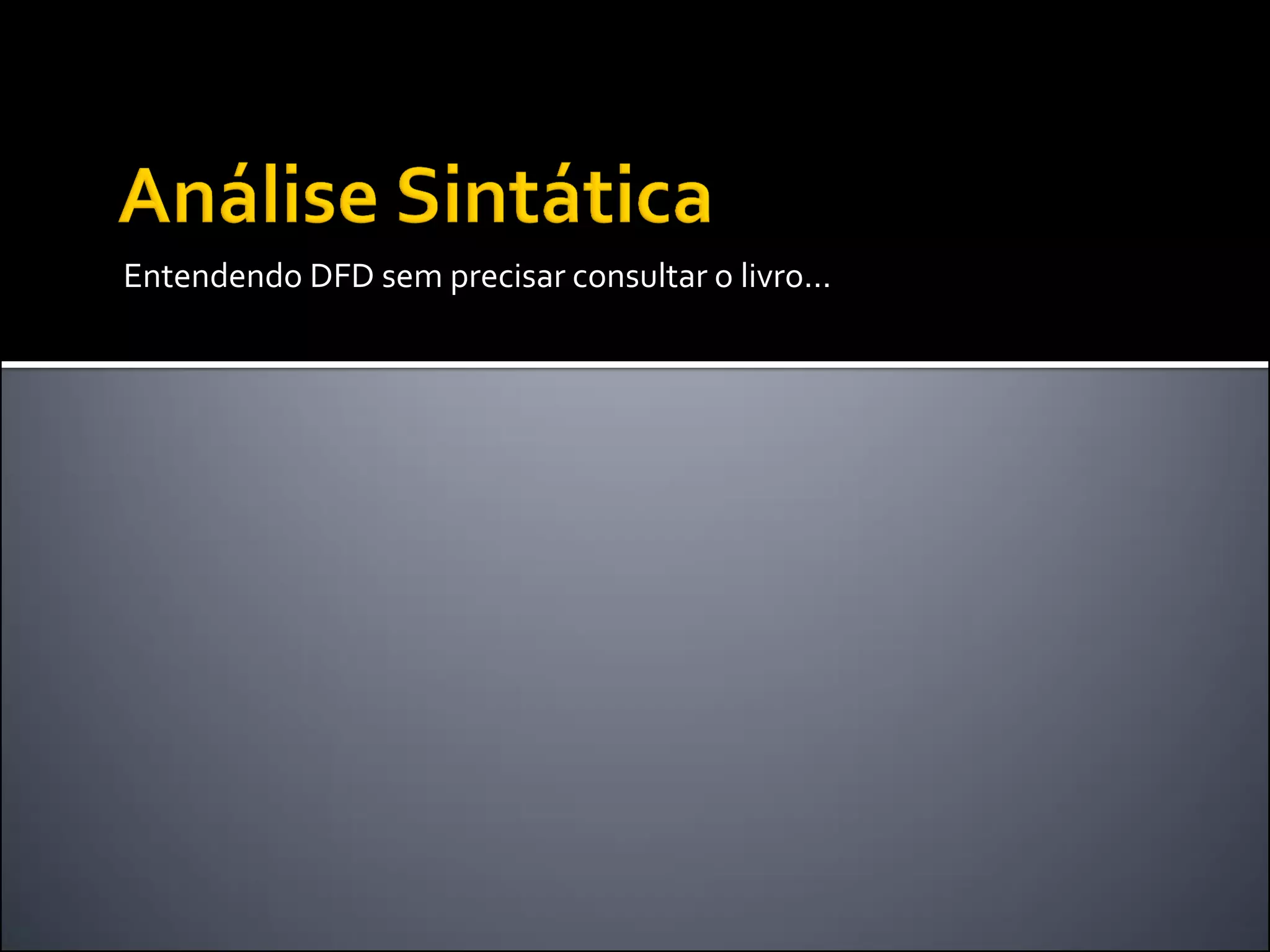

26. Entendendo DFD sem precisar consultar o livro...

27.  DIAGRAMA

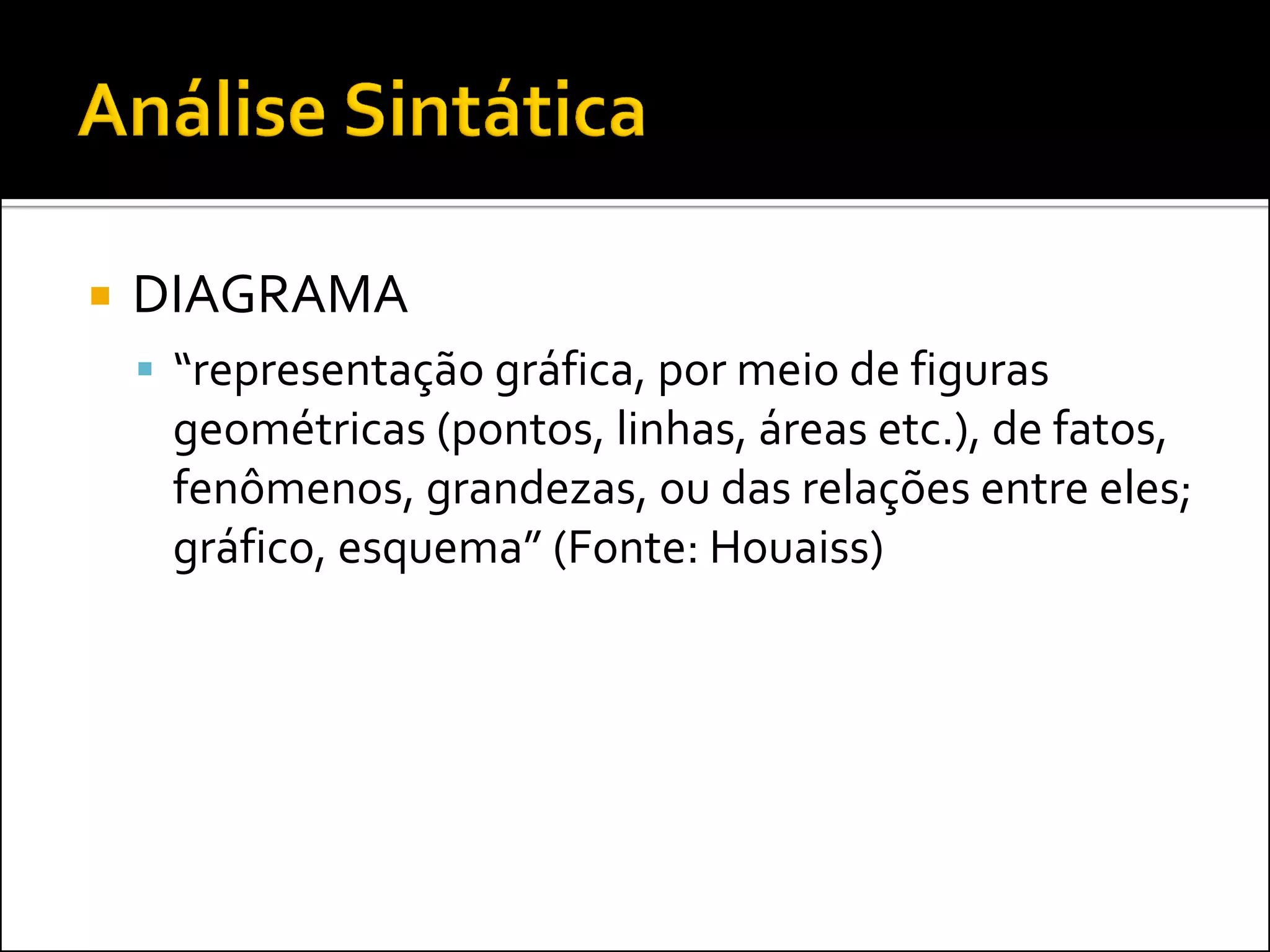

 “representação gráfica, por meio de figuras
geométricas (pontos, linhas, áreas etc.), de fatos,
fenômenos, grandezas, ou das relações entre eles;
gráfico, esquema” (Fonte: Houaiss)

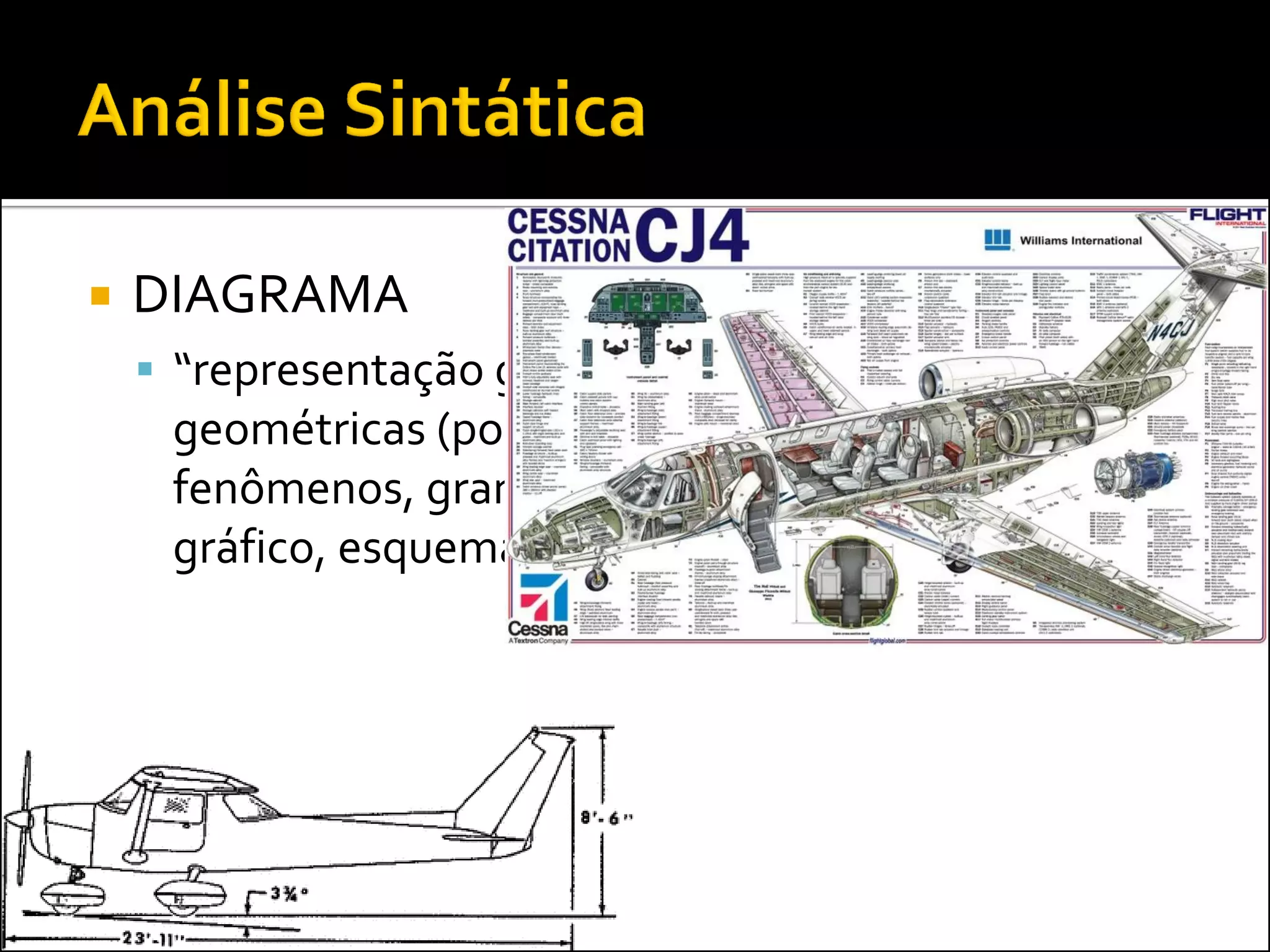

28.  DIAGRAMA
 “representação gráfica, por meio de figuras
geométricas (pontos, linhas, áreas etc.), de fatos,
fenômenos, grandezas, ou das relações entre eles;
gráfico, esquema” (Fonte: Houaiss)

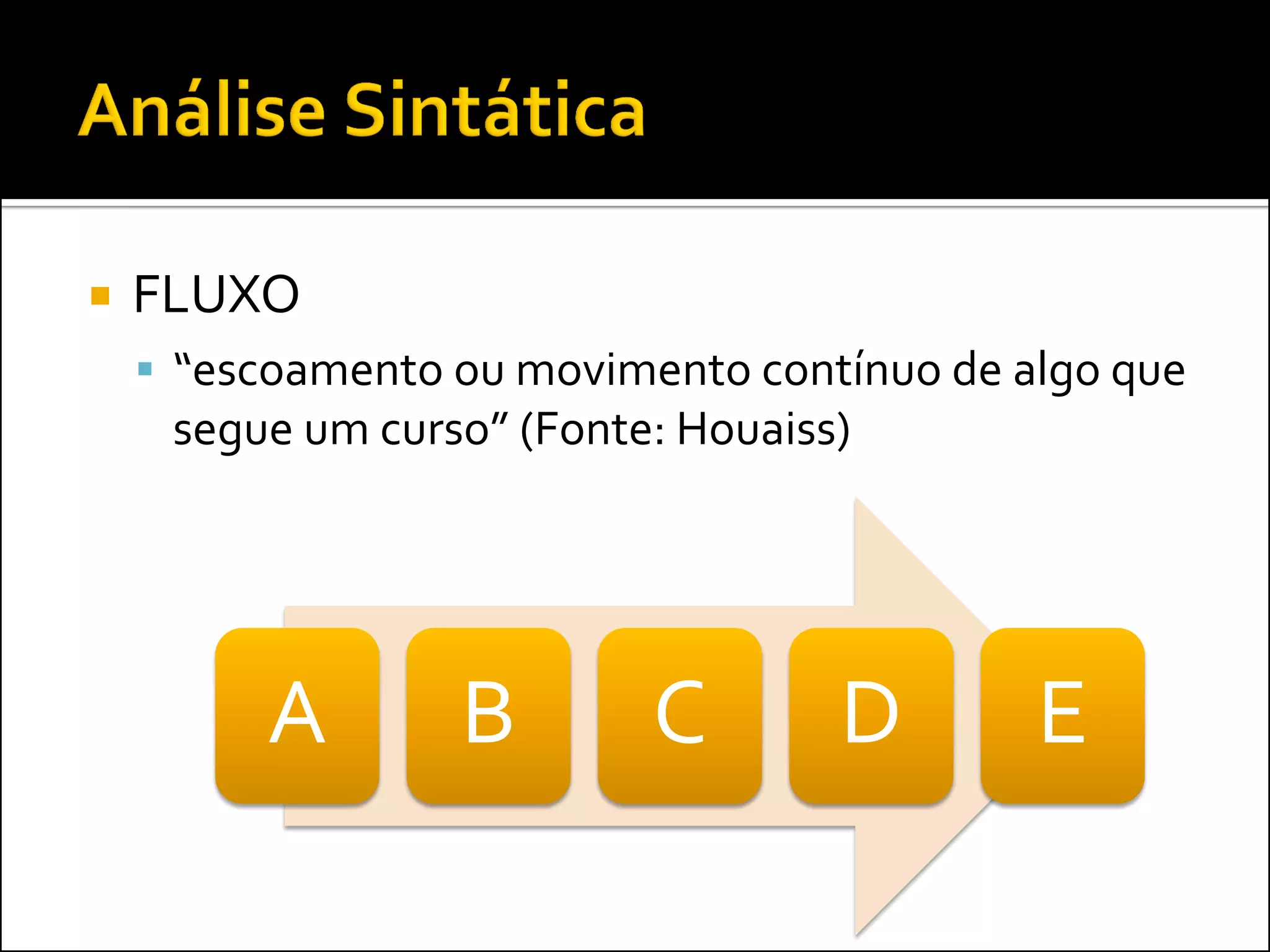

29.  FLUXO
 “escoamento ou movimento contínuo de algo que
segue um curso” (Fonte: Houaiss)

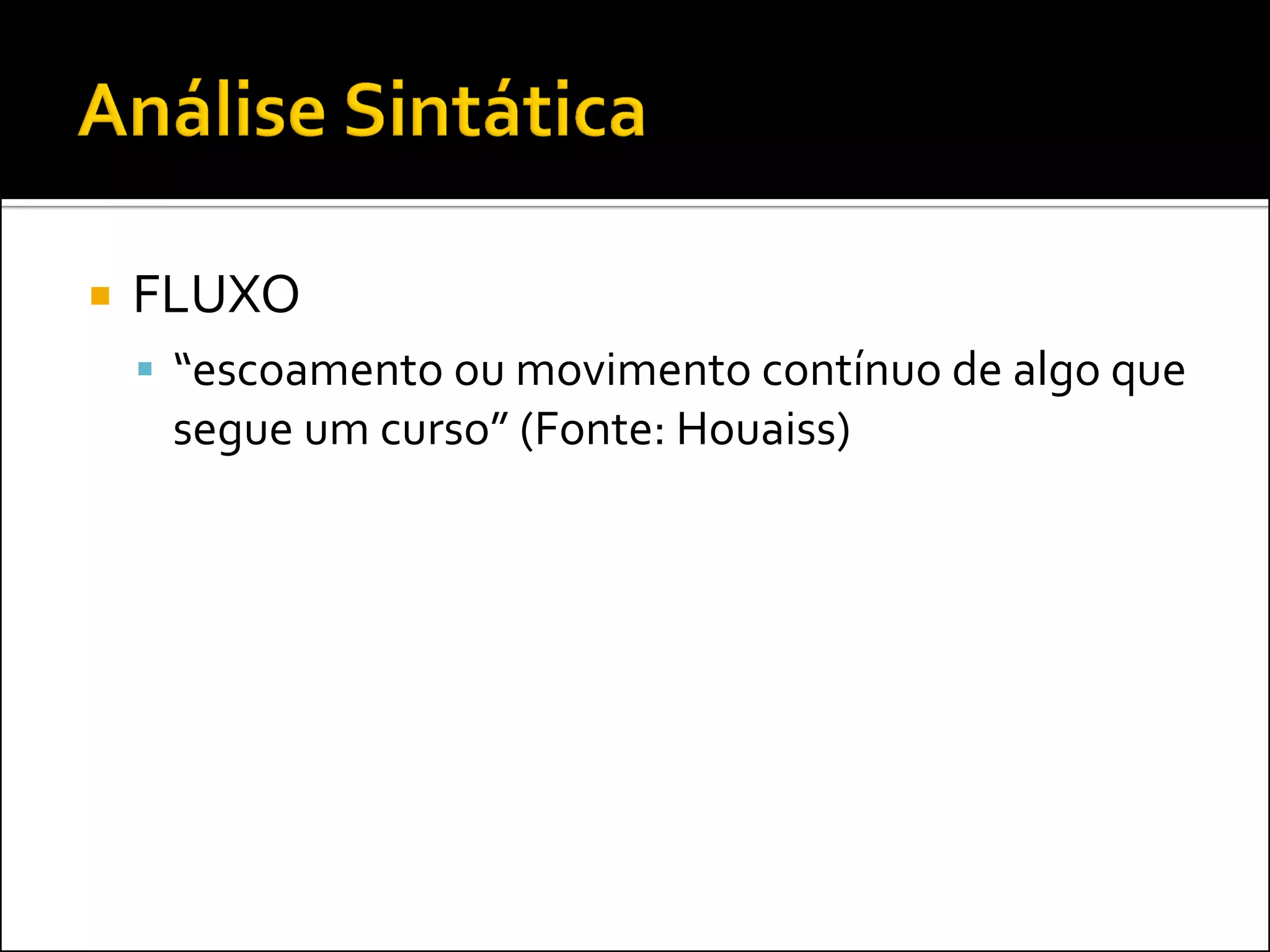

30.  FLUXO
 “escoamento ou movimento contínuo de algo que
segue um curso” (Fonte: Houaiss)
A B C D E

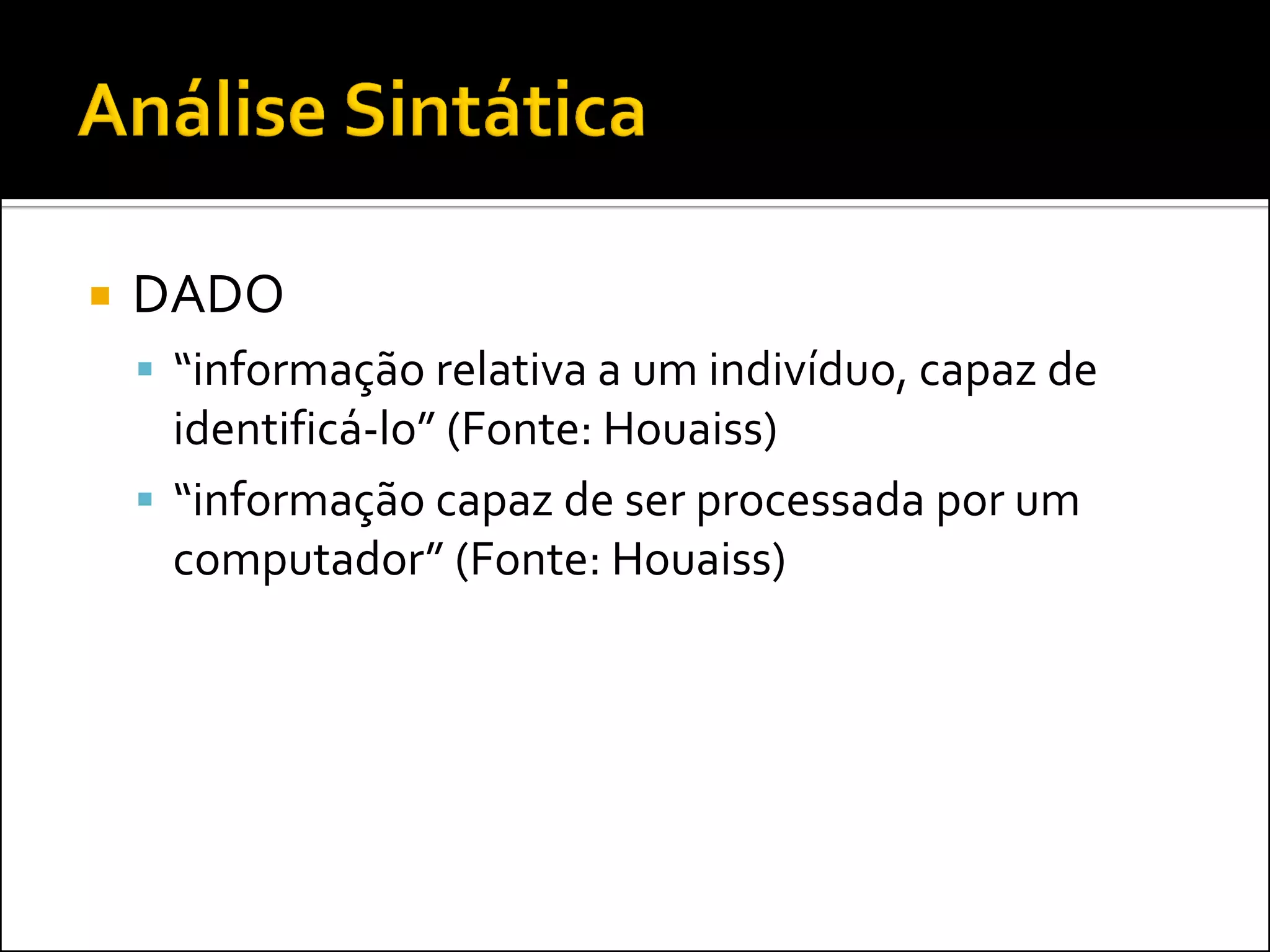

31.  DADO
 “informação relativa a um indivíduo, capaz de
identificá-lo” (Fonte: Houaiss)
 “informação capaz de ser processada por um
computador” (Fonte: Houaiss)

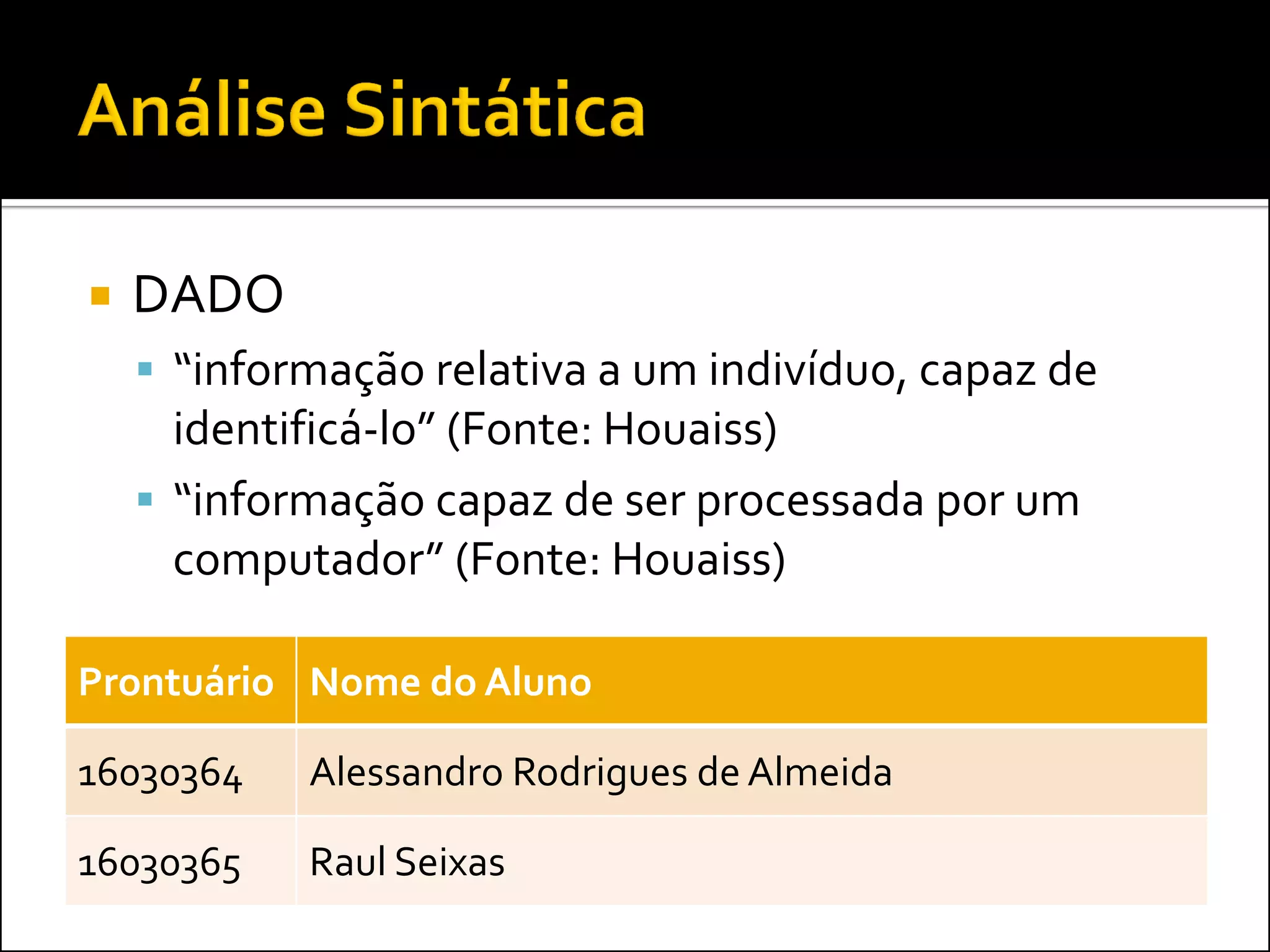

32.  DADO
 “informação relativa a um indivíduo, capaz de
identificá-lo” (Fonte: Houaiss)
 “informação capaz de ser processada por um
computador” (Fonte: Houaiss)
Prontuário Nome do Aluno
16030364 Alessandro Rodrigues de Almeida
16030365 Raul Seixas

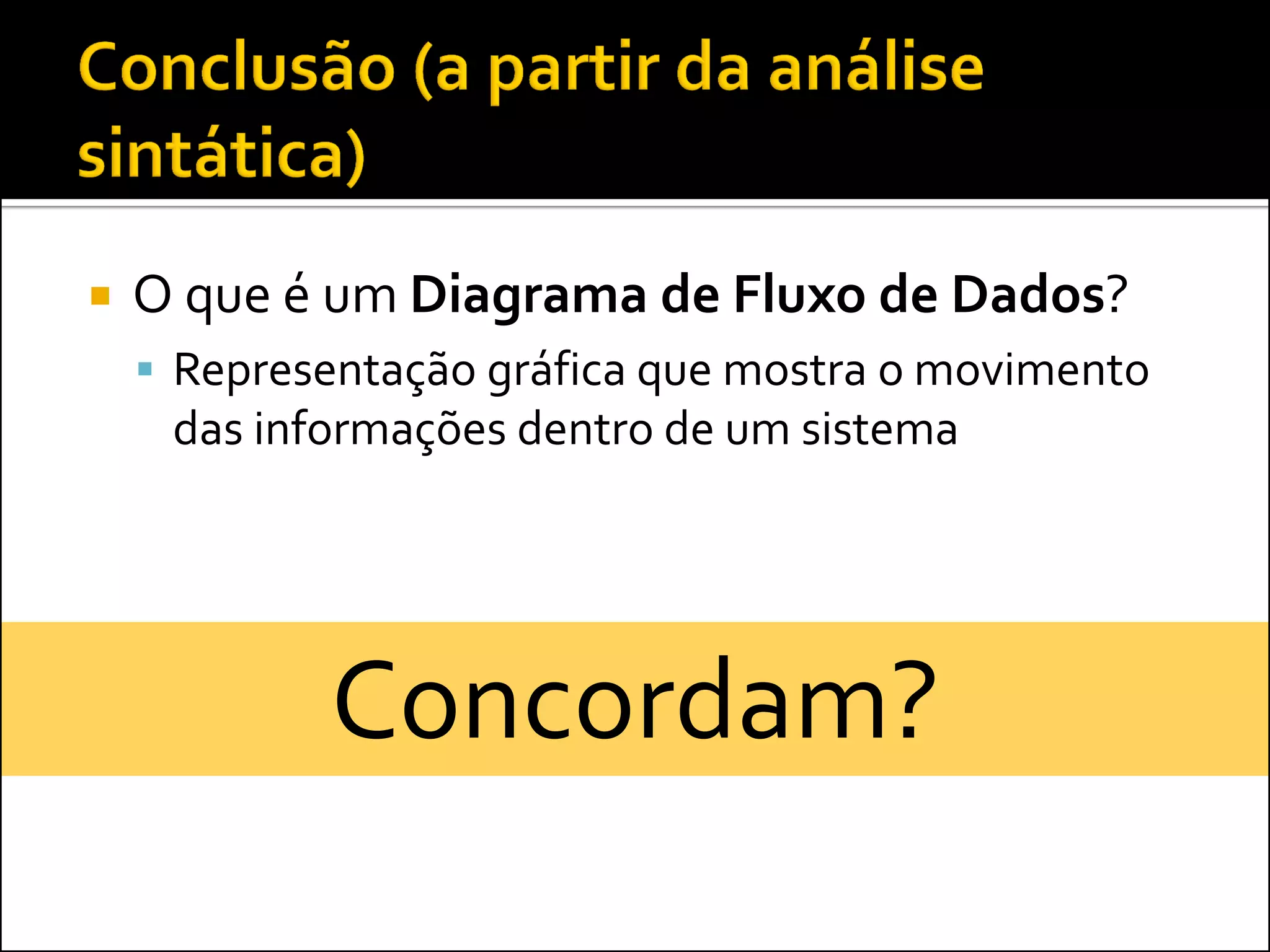

33.  O que é um Diagrama de Fluxo de Dados?
 Representação gráfica que mostra o movimento
das informações dentro de um sistema
Concordam?

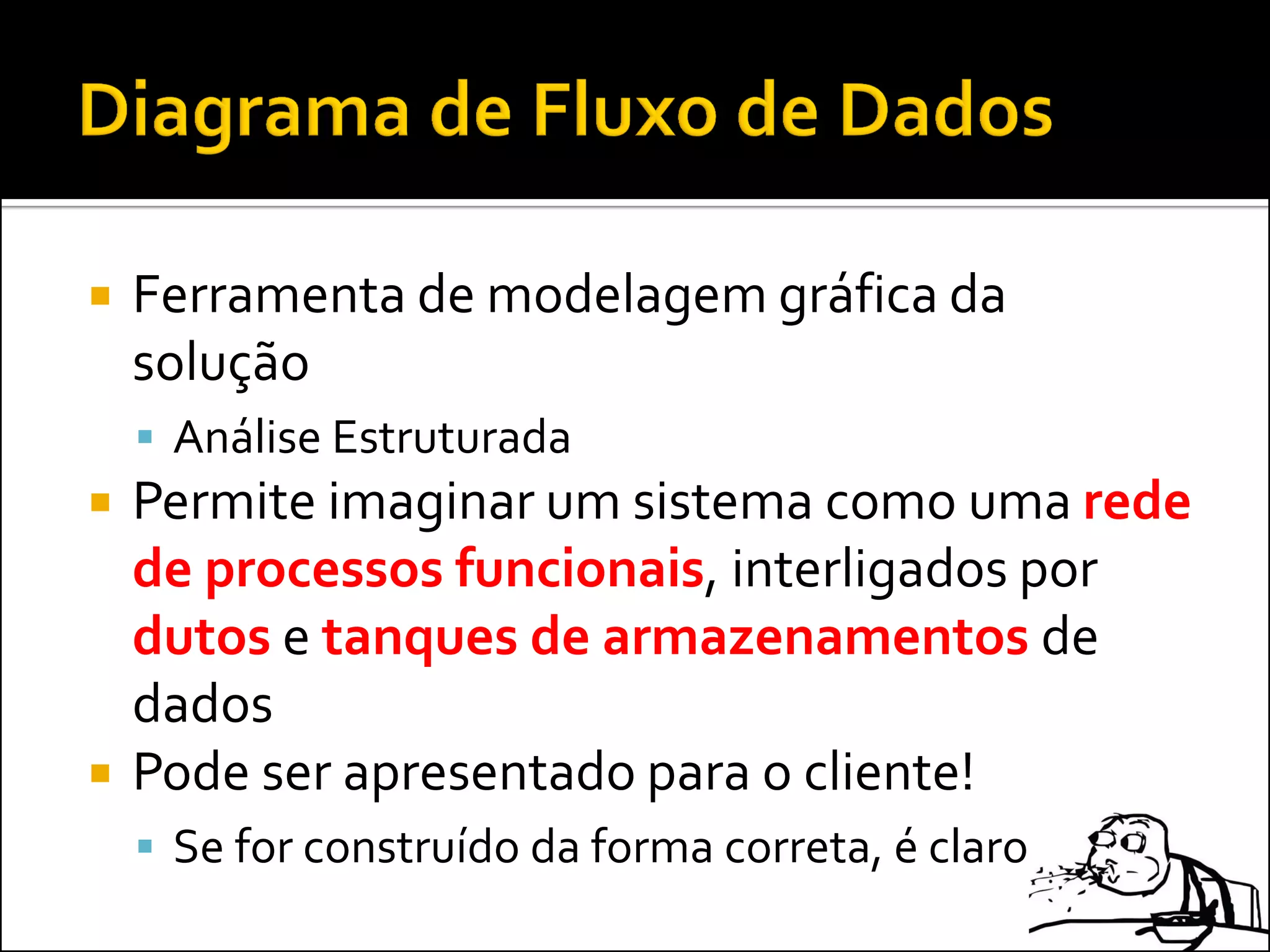

35.  Ferramenta de modelagem gráfica da
solução
 Análise Estruturada
 Permite imaginar um sistema como uma rede
de processos funcionais, interligados por
dutos e tanques de armazenamentos de
dados
 Pode ser apresentado para o cliente!
 Se for construído da forma correta, é claro

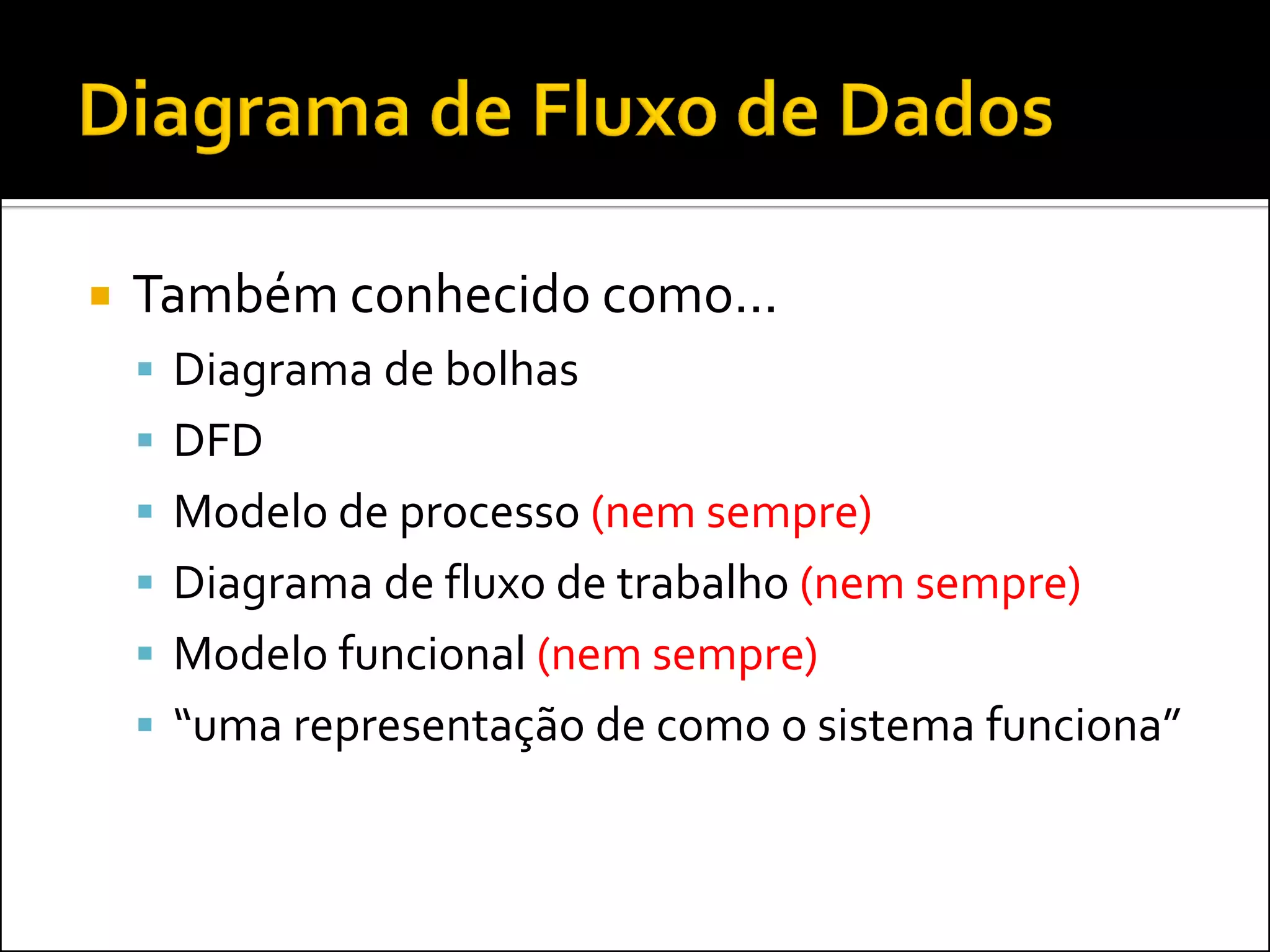

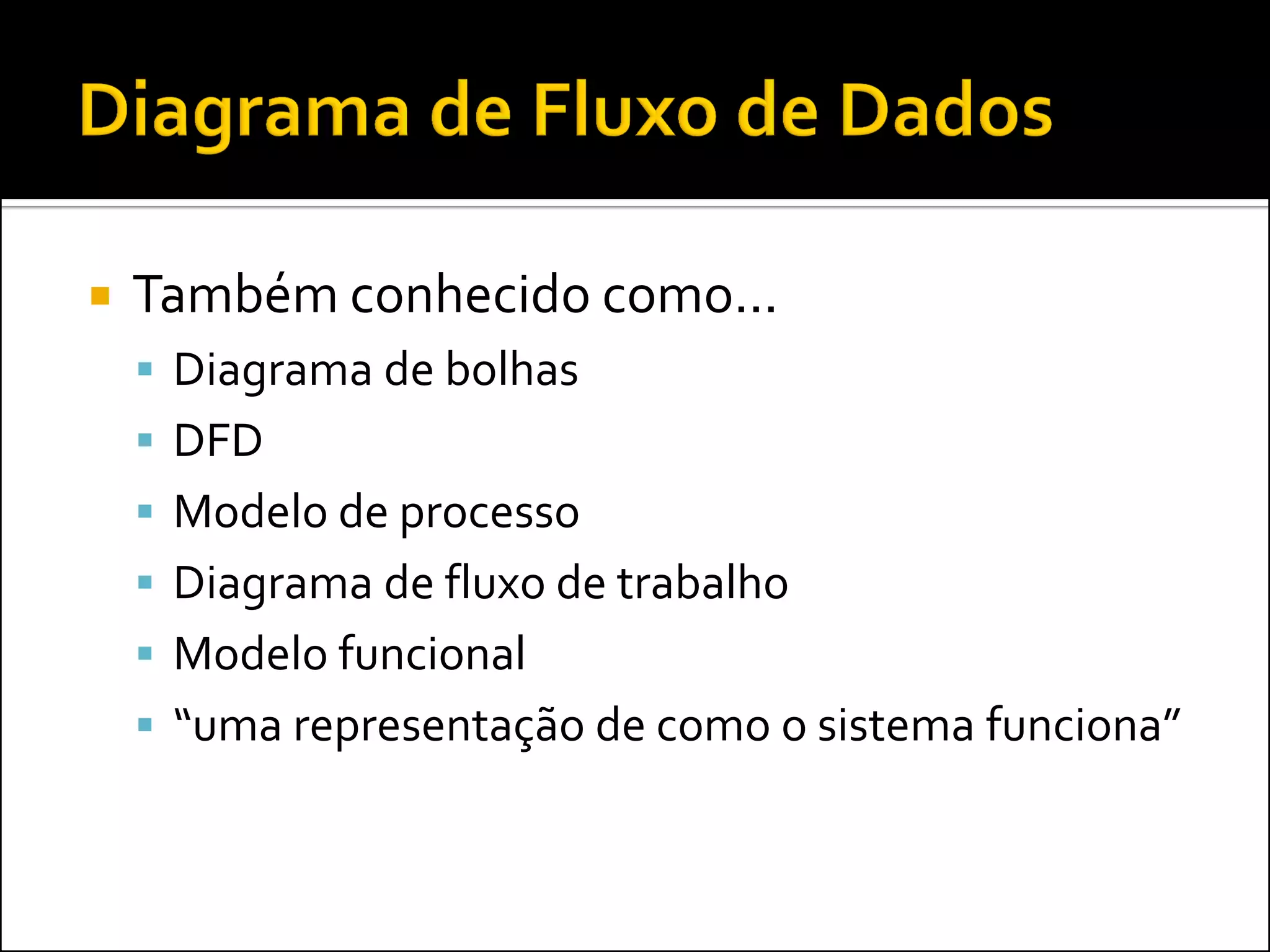

36.  Também conhecido como...
 Diagrama de bolhas
 DFD
 Modelo de processo
 Diagrama de fluxo de trabalho
 Modelo funcional
 “uma representação de como o sistema funciona”

37.  Também conhecido como...
 Diagrama de bolhas
 DFD
 Modelo de processo (nem sempre)
 Diagrama de fluxo de trabalho (nem sempre)
 Modelo funcional (nem sempre)
 “uma representação de como o sistema funciona”

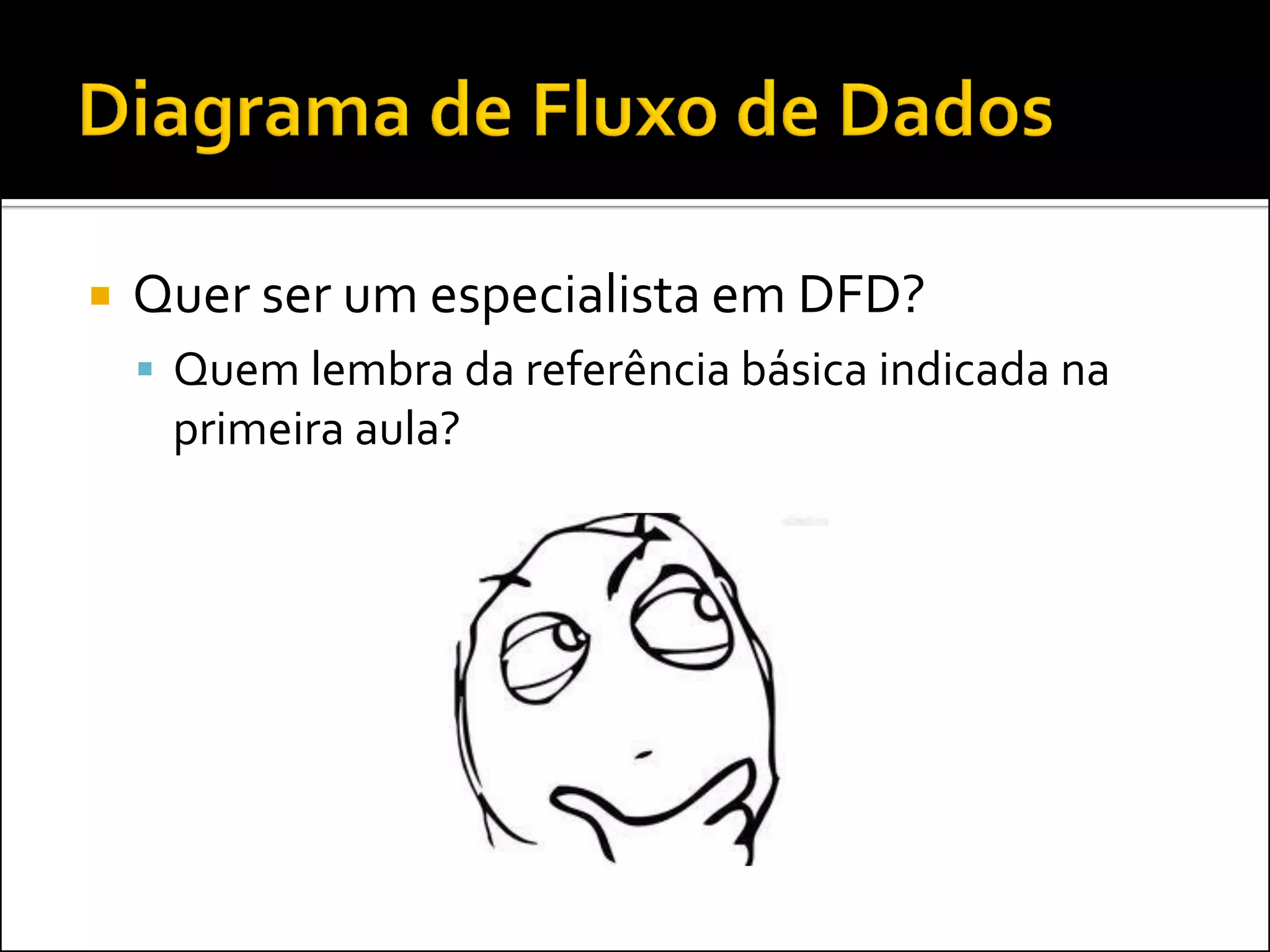

38.  Quer ser um especialista em DFD?
 Quem lembra da referência básica indicada na
primeira aula?

40.  Edward Yourdon: O cara do DFD!
 http://yourdon.com/

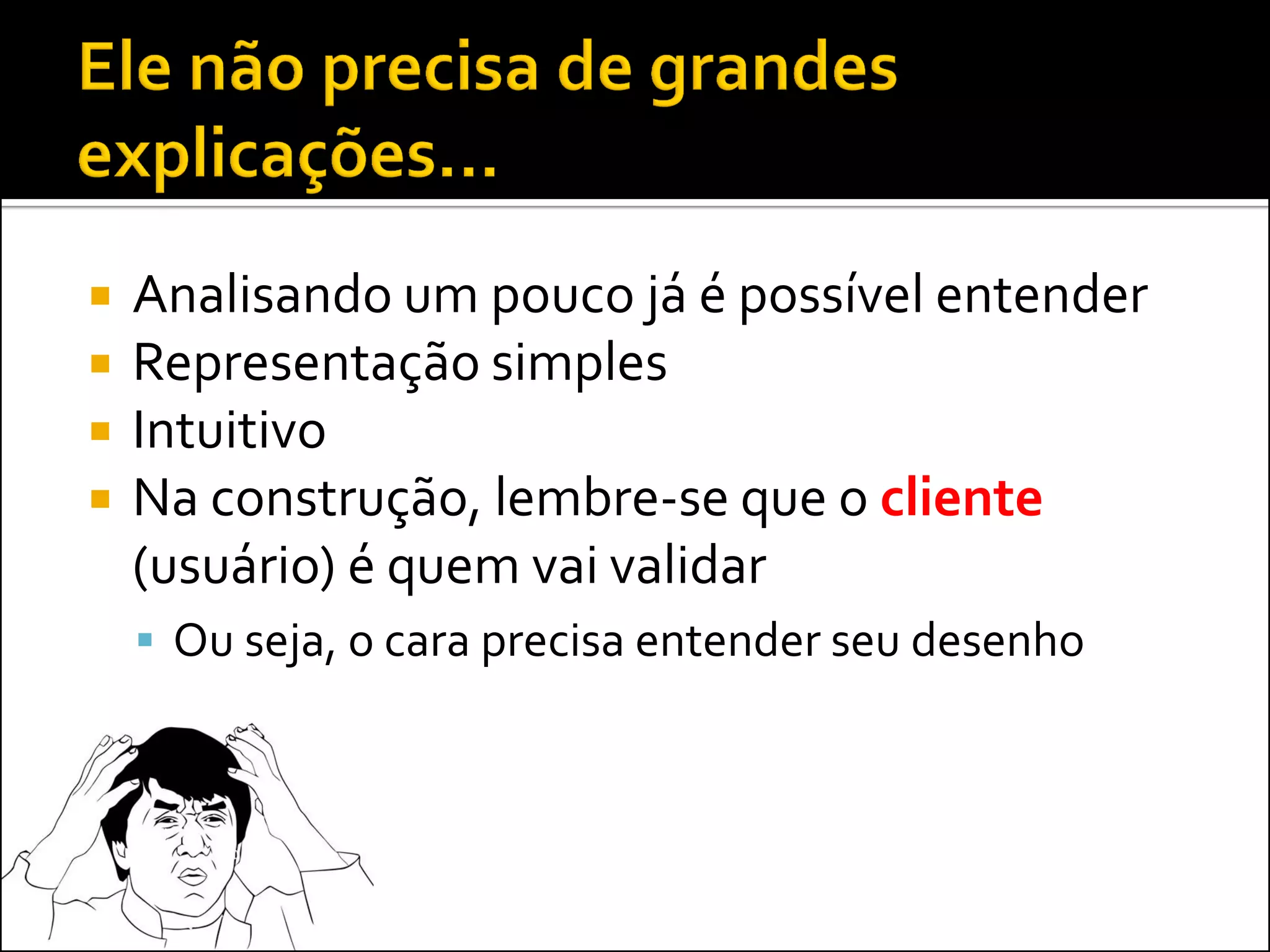

43.  Analisando um pouco já é possível entender
 Representação simples
 Intuitivo
 Na construção, lembre-se que o cliente
(usuário) é quem vai validar
 Ou seja, o cara precisa entender seu desenho

44.  O DFD pode ser desenhado em uma página
 Seu cliente vai conseguir examinar o diagrama
sem se confundir!

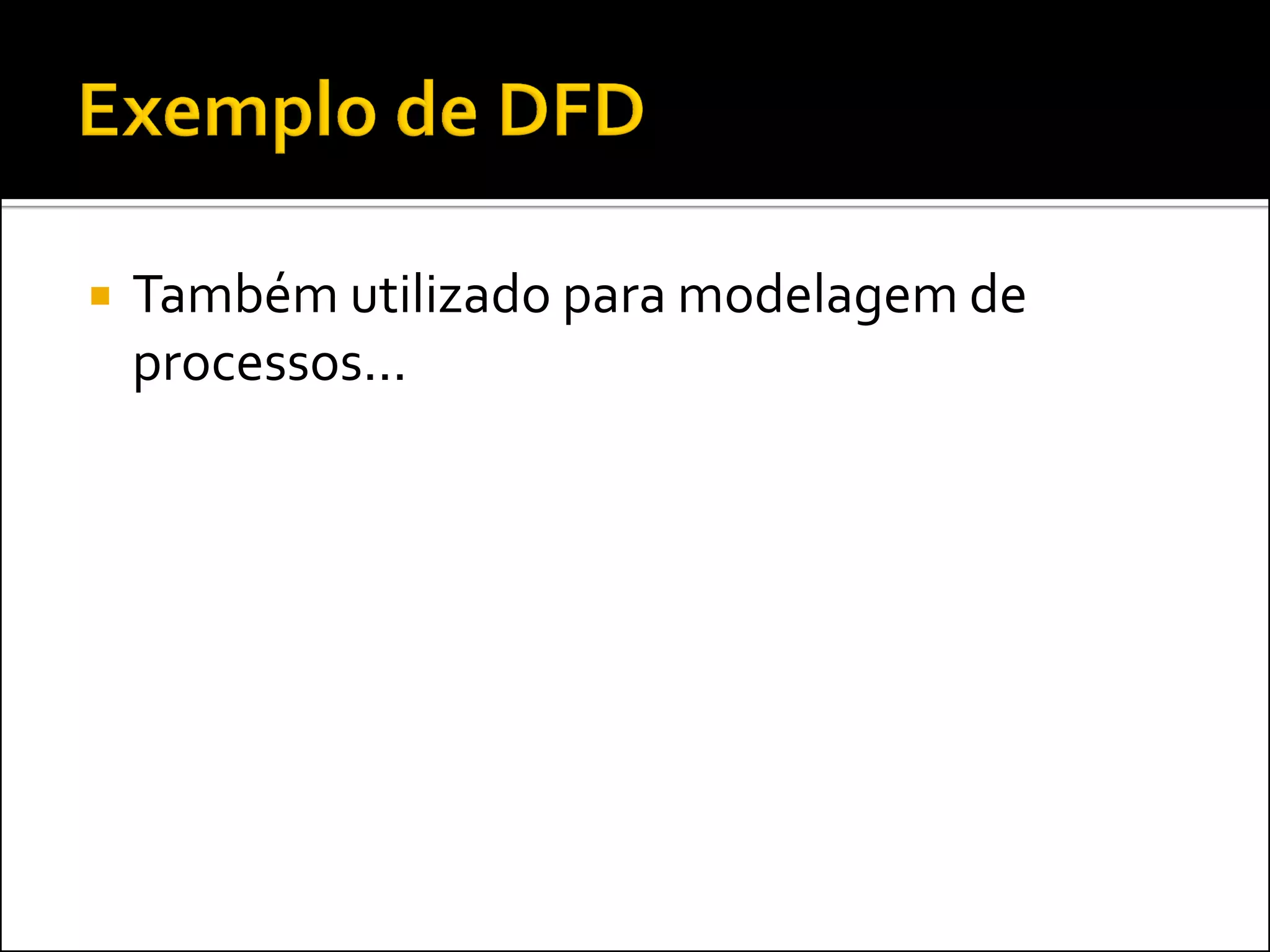

46.  Também utilizado para modelagem de
processos...

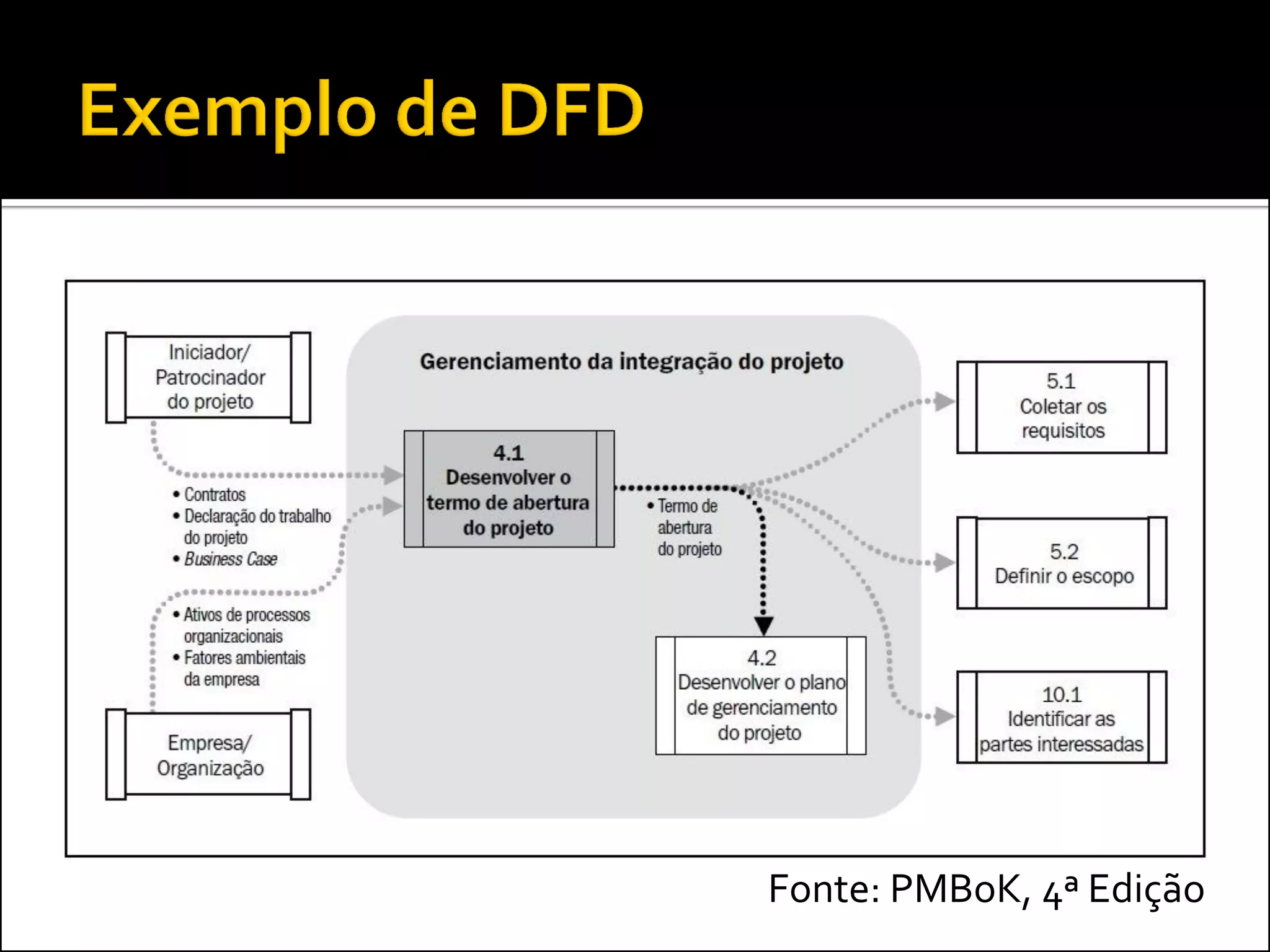

47. Fonte: PMBoK, 4ª Edição

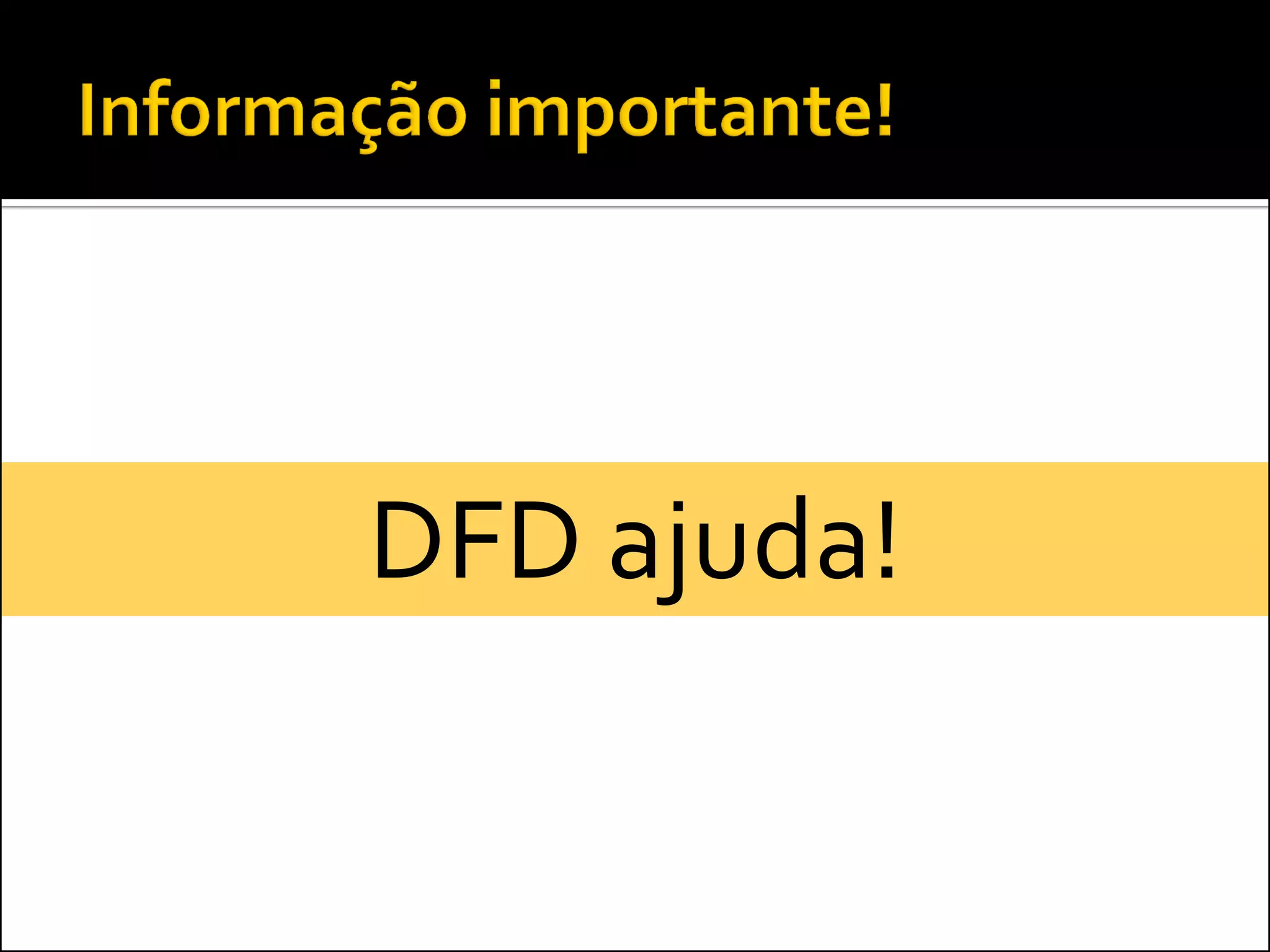

48. DFD ajuda!

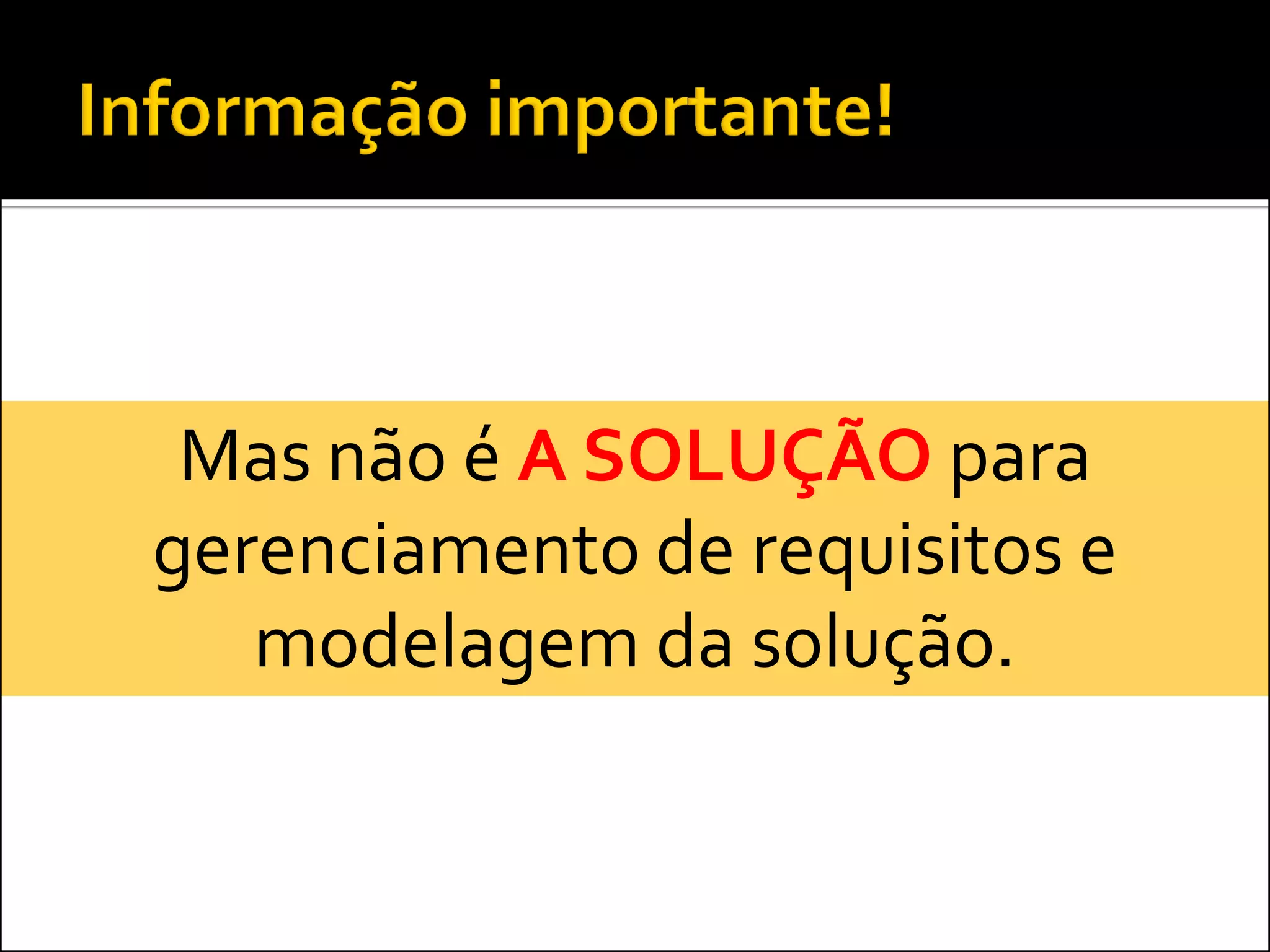

49. Mas não é A SOLUÇÃO para
gerenciamento de requisitos e
modelagem da solução.

50. Mas não é A SOLUÇÃO para
gerenciamento de requisitos e
modelagem da solução.

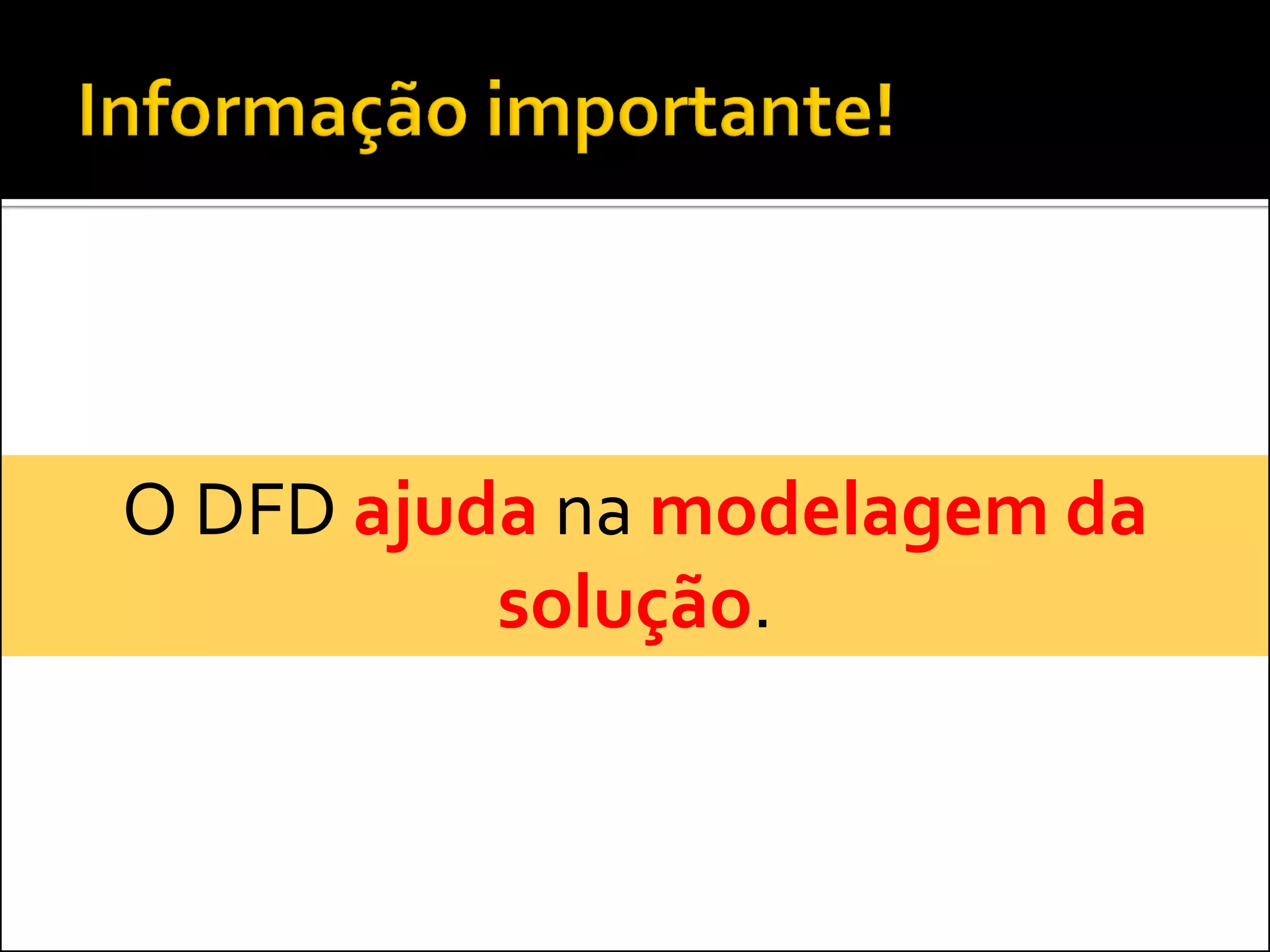

51. O DFD ajuda na modelagem da
solução.

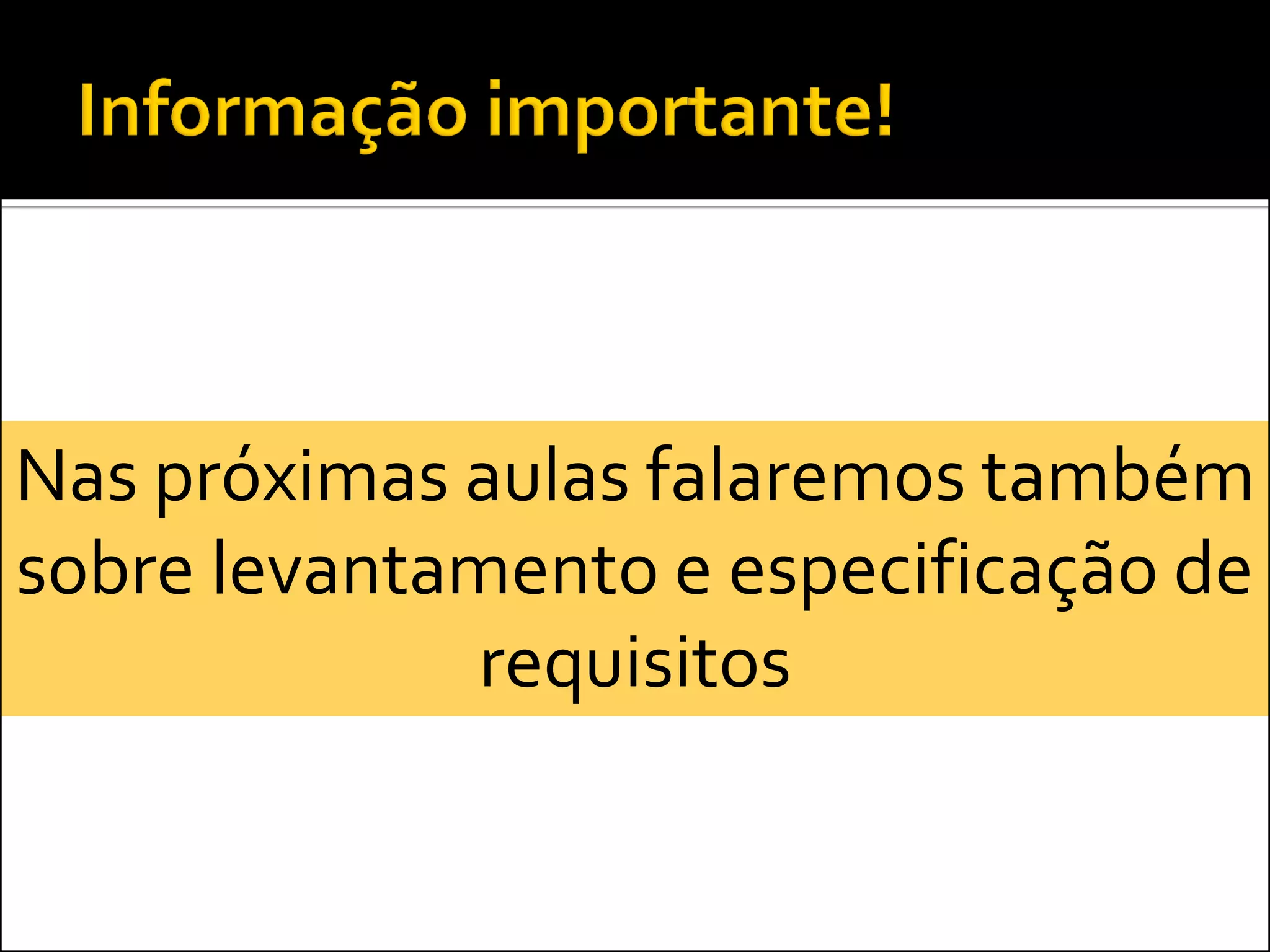

52. Nas próximas aulas falaremos também
sobre levantamento e especificação de
requisitos
