REVISÃO
DFD
DIAGRAMA DE FLUXO DE DADOS
 Tópicos
• 1. Os componentes de um diagrama de fluxo de
dados
• 2. Como desenhar um diagrama de fluxo de dados
simples
• 3. Diretrizes para desenhar diagramas de fluxo de
dados
• 4. Como desenhar diagrama de fluxo de dados
nivelados

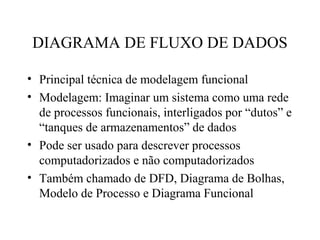

• Principal técnica de modelagem funcional
• Modelagem: Imaginar um sistema como uma rede
de processos funcionais, interligados por “dutos” e
“tanques de armazenamentos” de dados
• Pode ser usado para descrever processos
computadorizados e não computadorizados
• Também chamado de DFD, Diagrama de Bolhas,
Modelo de Processo e Diagrama Funcional
DIAGRAMA DE FLUXO DE DADOS
• Deve representar:
– Funções do Sistema (procedimentos/serviços)
– Interações entre funções do sistema
– Transformações que o sistema deve realizar
– As fontes de informação
– O destino dos resultados
– Dados mantidos pelo sistema (dados em
repouso)
DIAGRAMA DE FLUXO DE DADOS

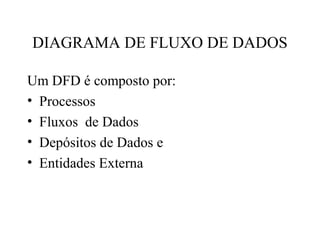

Um DFD é composto por:
• Processos
• Fluxos de Dados
• Depósitos de Dados e
• Entidades Externa
DIAGRAMA DE FLUXO DE DADOS

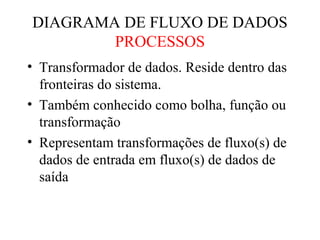

• Transformador de dados. Reside dentro das
fronteiras do sistema.
• Também conhecido como bolha, função ou
transformação
• Representam transformações de fluxo(s) de
dados de entrada em fluxo(s) de dados de
saída

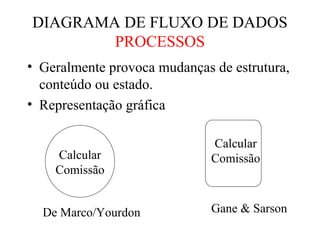

DIAGRAMA DE FLUXO DE DADOS
PROCESSOS
• Geralmente provoca mudanças de estrutura,
conteúdo ou estado.
• Representação gráfica
DIAGRAMA DE FLUXO DE DADOS
PROCESSOS
Calcular
Comissão
Calcular
Comissão
De Marco/Yourdon Gane & Sarson

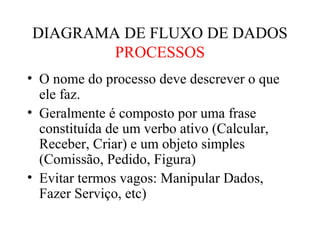

• O nome do processo deve descrever o que
ele faz.
• Geralmente é composto por uma frase
constituída de um verbo ativo (Calcular,
Receber, Criar) e um objeto simples
(Comissão, Pedido, Figura)
• Evitar termos vagos: Manipular Dados,
Fazer Serviço, etc)
DIAGRAMA DE FLUXO DE DADOS
PROCESSOS

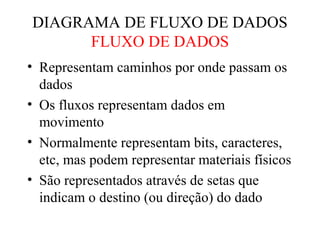

• Representam caminhos por onde passam os
dados
• Os fluxos representam dados em
movimento
• Normalmente representam bits, caracteres,
etc, mas podem representar materiais físicos
• São representados através de setas que
indicam o destino (ou direção) do dado
DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS

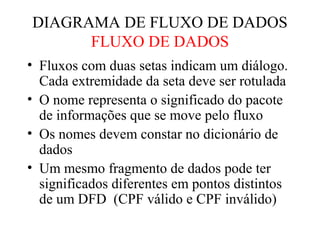

• Fluxos com duas setas indicam um diálogo.
Cada extremidade da seta deve ser rotulada
• O nome representa o significado do pacote
de informações que se move pelo fluxo
• Os nomes devem constar no dicionário de
dados
• Um mesmo fragmento de dados pode ter
significados diferentes em pontos distintos
de um DFD (CPF válido e CPF inválido)
DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS
DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS

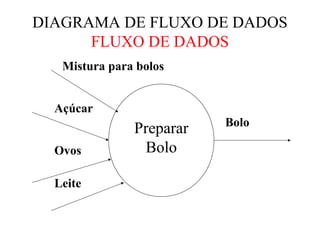

Preparar
Bolo
Bolo
Mistura para bolos
Açúcar
Ovos
Leite
DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS

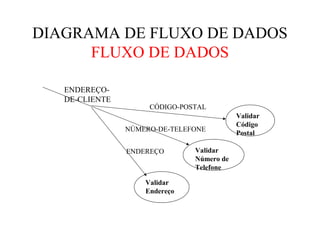

• Os fluxos podem divergir ou convergir:
– cópias são envidadas para diferentes partes do
sistema,
• ou que um pacote de dados está sendo
dividido a vários pacotes mais simples
Validar
Código
Postal
Validar
Número de
Telefone
Validar
Endereço
ENDEREÇO-
DE-CLIENTE
CÓDIGO-POSTAL
NÚMERO-DE-TELEFONE
ENDEREÇO
DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS

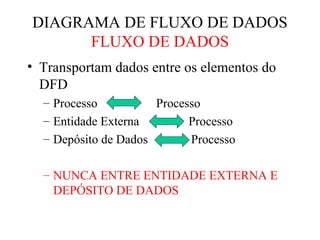

• Transportam dados entre os elementos do
DFD
– Processo Processo
– Entidade Externa Processo
– Depósito de Dados Processo
– NUNCA ENTRE ENTIDADE EXTERNA E
DEPÓSITO DE DADOS
DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS

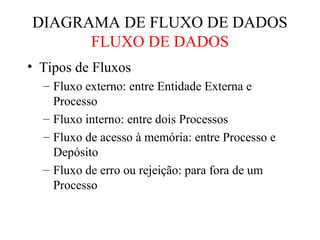

• Tipos de Fluxos
– Fluxo externo: entre Entidade Externa e
Processo
– Fluxo interno: entre dois Processos
– Fluxo de acesso à memória: entre Processo e
Depósito
– Fluxo de erro ou rejeição: para fora de um
Processo
DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS

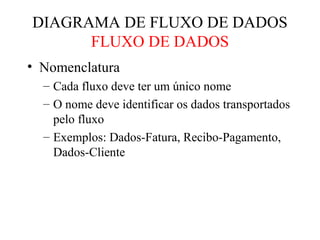

• Nomenclatura
– Cada fluxo deve ter um único nome
– O nome deve identificar os dados transportados
pelo fluxo
– Exemplos: Dados-Fatura, Recibo-Pagamento,
Dados-Cliente
DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS

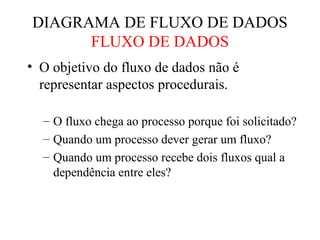

• O objetivo do fluxo de dados não é
representar aspectos procedurais.
– O fluxo chega ao processo porque foi solicitado?
– Quando um processo dever gerar um fluxo?
– Quando um processo recebe dois fluxos qual a
dependência entre eles?
DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS

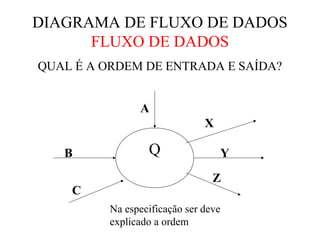

DIAGRAMA DE FLUXO DE DADOS
FLUXO DE DADOS
Q
A
B
C
X
Y
Z
QUAL É A ORDEM DE ENTRADA E SAÍDA?
Na especificação ser deve
explicado a ordem

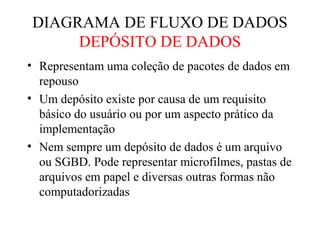

• Representam uma coleção de pacotes de dados em
repouso
• Um depósito existe por causa de um requisito
básico do usuário ou por um aspecto prático da
implementação
• Nem sempre um depósito de dados é um arquivo
ou SGBD. Pode representar microfilmes, pastas de
arquivos em papel e diversas outras formas não
computadorizadas
DIAGRAMA DE FLUXO DE DADOS
DEPÓSITO DE DADOS

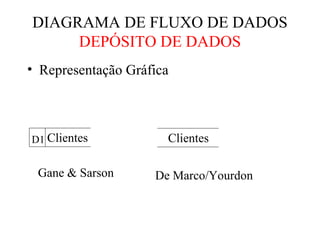

• Representação Gráfica
DIAGRAMA DE FLUXO DE DADOS
DEPÓSITO DE DADOS
ClientesD1 Clientes
De Marco/YourdonGane & Sarson

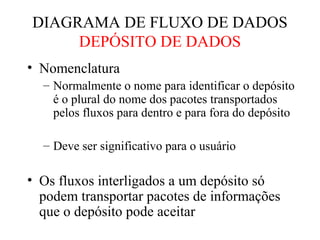

• Nomenclatura
– Normalmente o nome para identificar o depósito
é o plural do nome dos pacotes transportados
pelos fluxos para dentro e para fora do depósito
– Deve ser significativo para o usuário
• Os fluxos interligados a um depósito só
podem transportar pacotes de informações
que o depósito pode aceitar
DIAGRAMA DE FLUXO DE DADOS
DEPÓSITO DE DADOS
Observações
• Fluxo saindo (leitura)de um depósito pode
significar:
– Um pacote isolado de dados foi recuperado
– Mais de um pacote foi recuperado
– Apenas uma parte do pacote foi recuperada
– Partes de mais de um pacote foram recuperadas
DIAGRAMA DE FLUXO DE DADOS
DEPÓSITO DE DADOS
Observações (cont)
• Fluxo entrando (atualização) num depósito
pode significar:
– Um ou mais novos pacotes de dados estão sendo
introduzidos
– Um ou mais pacotes de dados estão sendo
modificados ou alterados
– Um ou mais pacotes de dados estão sendo
removidos do depósito
DIAGRAMA DE FLUXO DE DADOS
DEPÓSITO DE DADOS

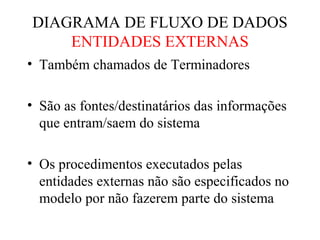

• Também chamados de Terminadores
• São as fontes/destinatários das informações
que entram/saem do sistema
• Os procedimentos executados pelas
entidades externas não são especificados no
modelo por não fazerem parte do sistema
DIAGRAMA DE FLUXO DE DADOS
ENTIDADES EXTERNAS

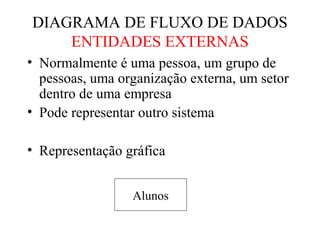

• Normalmente é uma pessoa, um grupo de
pessoas, uma organização externa, um setor
dentro de uma empresa
• Pode representar outro sistema
• Representação gráfica
DIAGRAMA DE FLUXO DE DADOS
ENTIDADES EXTERNAS
Alunos

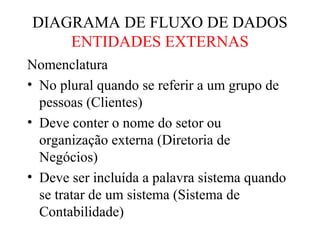

Nomenclatura
• No plural quando se referir a um grupo de
pessoas (Clientes)
• Deve conter o nome do setor ou
organização externa (Diretoria de
Negócios)
• Deve ser incluída a palavra sistema quando
se tratar de um sistema (Sistema de
Contabilidade)
DIAGRAMA DE FLUXO DE DADOS
ENTIDADES EXTERNAS
DIAGRAMA DE FLUXO DE DADOS
ENTIDADES EXTERNAS

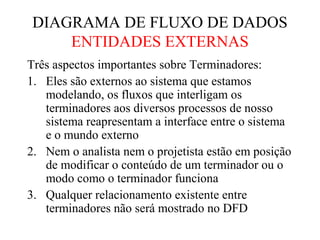

Três aspectos importantes sobre Terminadores:
1. Eles são externos ao sistema que estamos
modelando, os fluxos que interligam os
terminadores aos diversos processos de nosso
sistema reapresentam a interface entre o sistema
e o mundo externo
2. Nem o analista nem o projetista estão em posição
de modificar o conteúdo de um terminador ou o
modo como o terminador funciona
3. Qualquer relacionamento existente entre
terminadores não será mostrado no DFD
DIAGRAMA DE FLUXO DE DADOS
ENTIDADES EXTERNAS

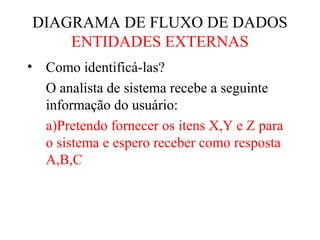

• Como identificá-las?
O analista de sistema recebe a seguinte
informação do usuário:
a)Pretendo fornecer os itens X,Y e Z para
o sistema e espero receber como resposta
A,B,C
DIAGRAMA DE FLUXO DE DADOS
ENTIDADES EXTERNAS
• Como identificá-las?
b) O Departamento de Contabilidade fornece os
formulários do tipo 321 e nós da Administração
temos que remeter semanalmente os relatórios
orçamentais para a Comissão de Finanças

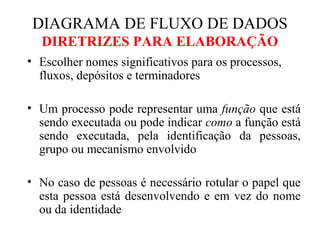

• Escolher nomes significativos para os processos,
fluxos, depósitos e terminadores
• Um processo pode representar uma função que está
sendo executada ou pode indicar como a função está
sendo executada, pela identificação da pessoas,
grupo ou mecanismo envolvido
• No caso de pessoas é necessário rotular o papel que
esta pessoa está desenvolvendo e em vez do nome
ou da identidade
DIAGRAMA DE FLUXO DE DADOS
DIRETRIZES PARA ELABORAÇÃO
DIAGRAMA DE FLUXO DE DADOS
DIRETRIZES PARA ELABORAÇÃO

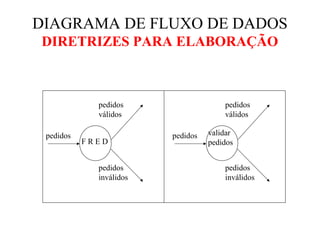

F R E D
pedidos
pedidos
válidos
pedidos
inválidos
validar
pedidos
pedidos
pedidos
válidos
pedidos
inválidos

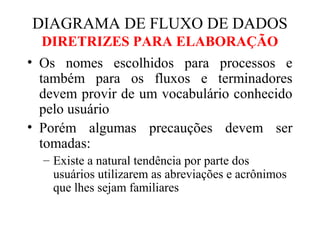

• Os nomes escolhidos para processos e
também para os fluxos e terminadores
devem provir de um vocabulário conhecido
pelo usuário
• Porém algumas precauções devem ser
tomadas:
– Existe a natural tendência por parte dos
usuários utilizarem as abreviações e acrônimos
que lhes sejam familiares
DIAGRAMA DE FLUXO DE DADOS
DIRETRIZES PARA ELABORAÇÃO

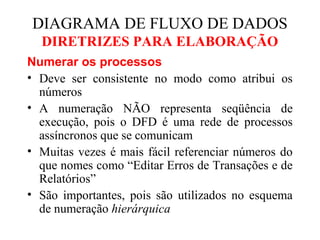

Numerar os processos
• Deve ser consistente no modo como atribui os
números
• A numeração NÃO representa seqüência de
execução, pois o DFD é uma rede de processos
assíncronos que se comunicam
• Muitas vezes é mais fácil referenciar números do
que nomes como “Editar Erros de Transações e de
Relatórios”
• São importantes, pois são utilizados no esquema
de numeração hierárquica
DIAGRAMA DE FLUXO DE DADOS
DIRETRIZES PARA ELABORAÇÃO
Evitar DFD Complexos demais
• DFDs devem ser lidos e compreendidos
facilmente pelos usuários e outros analistas
• Não crie um DFD com demasiados
processos, fluxos, depósitos e terminadores
• Os diagramas devem caber em uma folha
carta ou A4
DIAGRAMA DE FLUXO DE DADOS
DIRETRIZES PARA ELABORAÇÃO
Refazer o DFD tantas vezes quantas forem
necessárias
• Em um sistema real o DFD deve ser feito, refeito e
novamente refeito por dez ou mais vezes até que
esteja:
– Tecnicamente correto
– Aceitável pelo usuário
– Tão bem desenhado que não fique constrangido em
mostrá-lo à diretoria de sua empresa
DIAGRAMA DE FLUXO DE DADOS
DIRETRIZES PARA ELABORAÇÃO

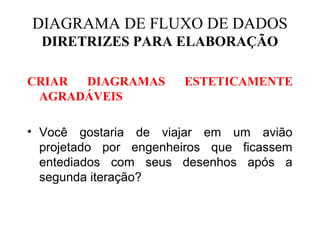

CRIAR DIAGRAMAS ESTETICAMENTE
AGRADÁVEIS
• Você gostaria de viajar em um avião
projetado por engenheiros que ficassem
entediados com seus desenhos após a
segunda iteração?
DIAGRAMA DE FLUXO DE DADOS
DIRETRIZES PARA ELABORAÇÃO
CRIAR DIAGRAMAS ESTETICAMENTE
AGRADÁVEIS
• Os DFDs devem ser esteticamente legíveis:
– Tamanho e formas das bolhas
– Fluxos de dados curvos versus fluxos de dados
retos
– Diagramas desenhados à mão versus diagrama
gerados por máquina
– Fluxos que se cruzam
DIAGRAMA DE FLUXO DE DADOS
DIRETRIZES PARA ELABORAÇÃO

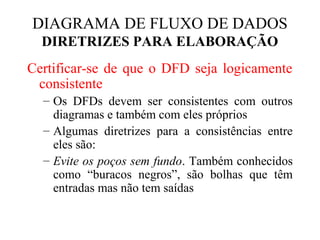

Certificar-se de que o DFD seja logicamente
consistente
– Os DFDs devem ser consistentes com outros
diagramas e também com eles próprios
– Algumas diretrizes para a consistências entre
eles são:
– Evite os poços sem fundo. Também conhecidos
como “buracos negros”, são bolhas que têm
entradas mas não tem saídas
DIAGRAMA DE FLUXO DE DADOS
DIRETRIZES PARA ELABORAÇÃO

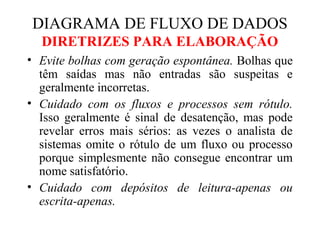

• Evite bolhas com geração espontânea. Bolhas que
têm saídas mas não entradas são suspeitas e
geralmente incorretas.
• Cuidado com os fluxos e processos sem rótulo.
Isso geralmente é sinal de desatenção, mas pode
revelar erros mais sérios: as vezes o analista de
sistemas omite o rótulo de um fluxo ou processo
porque simplesmente não consegue encontrar um
nome satisfatório.
• Cuidado com depósitos de leitura-apenas ou
escrita-apenas.
DIAGRAMA DE FLUXO DE DADOS

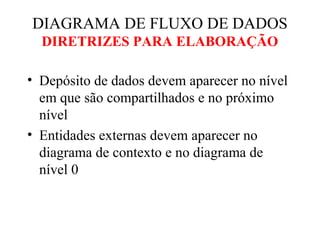

DIRETRIZES PARA ELABORAÇÃO
• Depósito de dados devem aparecer no nível
em que são compartilhados e no próximo
nível
• Entidades externas devem aparecer no
diagrama de contexto e no diagrama de
nível 0
DIAGRAMA DE FLUXO DE DADOS

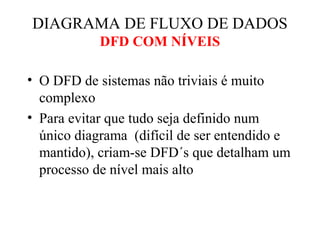

DIRETRIZES PARA ELABORAÇÃO
• O DFD de sistemas não triviais é muito
complexo
• Para evitar que tudo seja definido num
único diagrama (difícil de ser entendido e
mantido), criam-se DFD´s que detalham um
processo de nível mais alto
DIAGRAMA DE FLUXO DE DADOS

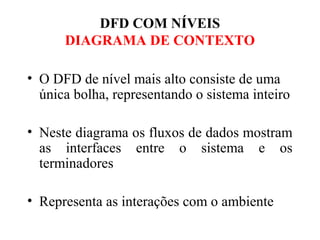

DFD COM NÍVEIS
• O DFD de nível mais alto consiste de uma
única bolha, representando o sistema inteiro
• Neste diagrama os fluxos de dados mostram
as interfaces entre o sistema e os
terminadores
• Representa as interações com o ambiente

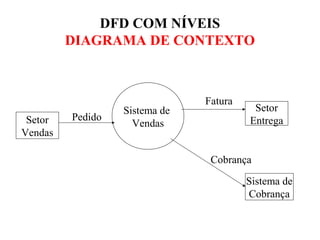

DFD COM NÍVEIS
DIAGRAMA DE CONTEXTO
DFD COM NÍVEIS
DIAGRAMA DE CONTEXTO
Setor
Vendas
Sistema de
Vendas
Setor
Entrega
Sistema de
Cobrança
Pedido
Fatura
Cobrança
O DFD imediatamente abaixo do diagrama de
contexto é conhecido como Nível 0
• Ele representa a visão de mais alto nível das
principais funções do sistema bem como as
principais interfaces entre essas funções
• Com DFD nível 0 numerado podemos relacionar
uma bolha com o DFD de nível imediatamente
inferior.

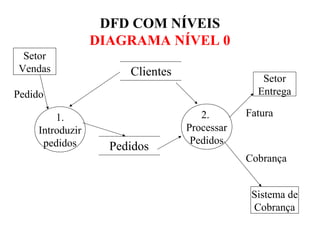

DFD COM NÍVEIS
DIAGRAMA NÍVEL 0
DFD COM NÍVEIS
DIAGRAMA NÍVEL 0
Setor
Vendas
Setor
Entrega
Sistema de
Cobrança
Clientes
Pedidos
1.
Introduzir
pedidos
2.
Processar
Pedidos
Pedido
Fatura
Cobrança

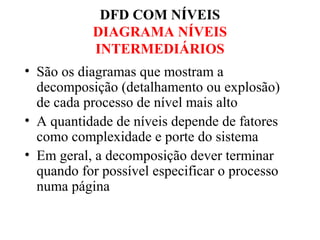

• São os diagramas que mostram a
decomposição (detalhamento ou explosão)
de cada processo de nível mais alto
• A quantidade de níveis depende de fatores
como complexidade e porte do sistema
• Em geral, a decomposição dever terminar
quando for possível especificar o processo
numa página
DFD COM NÍVEIS
DIAGRAMA NÍVEIS
INTERMEDIÁRIOS

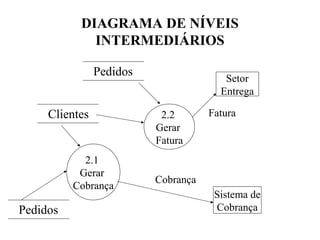

DIAGRAMA DE NÍVEIS
INTERMEDIÁRIOS
Setor
Entrega
Sistema de
Cobrança
Pedidos
Clientes 2.2
Gerar
Fatura
Fatura
Cobrança
2.1
Gerar
Cobrança
Pedidos

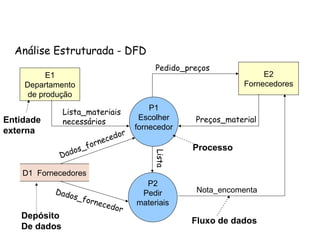

Análise Estruturada - DFD
E1
Departamento
de produção
E2
Fornecedores
P1
Escolher
fornecedor
P2
Pedir
materiais
D1 Fornecedores
Lista_materiais
necessários
Pedido_preços
Preços_material
Nota_encomenta
Lista
Dados_fornecedor
Dados_fornecedor
Entidade
externa
Fluxo de dados
Depósito
De dados
Processo

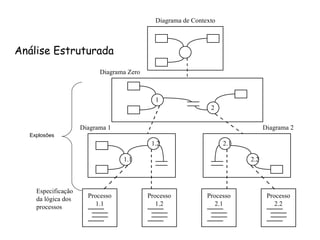

Análise Estruturada
Diagrama de Contexto
1
2
1.1
1.2 2.1
2.2
Diagrama Zero
Diagrama 1 Diagrama 2
Especificação
da lógica dos
processos
Processo
1.1
Processo
1.2
Processo
2.1
Processo
2.2
Explosões

Aula DFD - Revisão

  • 1.
  • 2.
    DIAGRAMA DE FLUXODE DADOS  Tópicos • 1. Os componentes de um diagrama de fluxo de dados • 2. Como desenhar um diagrama de fluxo de dados simples • 3. Diretrizes para desenhar diagramas de fluxo de dados • 4. Como desenhar diagrama de fluxo de dados nivelados
  • 3.
    • Principal técnicade modelagem funcional • Modelagem: Imaginar um sistema como uma rede de processos funcionais, interligados por “dutos” e “tanques de armazenamentos” de dados • Pode ser usado para descrever processos computadorizados e não computadorizados • Também chamado de DFD, Diagrama de Bolhas, Modelo de Processo e Diagrama Funcional DIAGRAMA DE FLUXO DE DADOS
  • 4.
    • Deve representar: –Funções do Sistema (procedimentos/serviços) – Interações entre funções do sistema – Transformações que o sistema deve realizar – As fontes de informação – O destino dos resultados – Dados mantidos pelo sistema (dados em repouso) DIAGRAMA DE FLUXO DE DADOS
  • 5.
    Um DFD écomposto por: • Processos • Fluxos de Dados • Depósitos de Dados e • Entidades Externa DIAGRAMA DE FLUXO DE DADOS
  • 6.
    • Transformador dedados. Reside dentro das fronteiras do sistema. • Também conhecido como bolha, função ou transformação • Representam transformações de fluxo(s) de dados de entrada em fluxo(s) de dados de saída DIAGRAMA DE FLUXO DE DADOS PROCESSOS
  • 7.
    • Geralmente provocamudanças de estrutura, conteúdo ou estado. • Representação gráfica DIAGRAMA DE FLUXO DE DADOS PROCESSOS Calcular Comissão Calcular Comissão De Marco/Yourdon Gane & Sarson
  • 8.
    • O nomedo processo deve descrever o que ele faz. • Geralmente é composto por uma frase constituída de um verbo ativo (Calcular, Receber, Criar) e um objeto simples (Comissão, Pedido, Figura) • Evitar termos vagos: Manipular Dados, Fazer Serviço, etc) DIAGRAMA DE FLUXO DE DADOS PROCESSOS
  • 9.
    • Representam caminhospor onde passam os dados • Os fluxos representam dados em movimento • Normalmente representam bits, caracteres, etc, mas podem representar materiais físicos • São representados através de setas que indicam o destino (ou direção) do dado DIAGRAMA DE FLUXO DE DADOS FLUXO DE DADOS
  • 10.
    • Fluxos comduas setas indicam um diálogo. Cada extremidade da seta deve ser rotulada • O nome representa o significado do pacote de informações que se move pelo fluxo • Os nomes devem constar no dicionário de dados • Um mesmo fragmento de dados pode ter significados diferentes em pontos distintos de um DFD (CPF válido e CPF inválido) DIAGRAMA DE FLUXO DE DADOS FLUXO DE DADOS
  • 11.
    DIAGRAMA DE FLUXODE DADOS FLUXO DE DADOS Preparar Bolo Bolo Mistura para bolos Açúcar Ovos Leite
  • 12.
    DIAGRAMA DE FLUXODE DADOS FLUXO DE DADOS • Os fluxos podem divergir ou convergir: – cópias são envidadas para diferentes partes do sistema, • ou que um pacote de dados está sendo dividido a vários pacotes mais simples
  • 13.
  • 14.
    • Transportam dadosentre os elementos do DFD – Processo Processo – Entidade Externa Processo – Depósito de Dados Processo – NUNCA ENTRE ENTIDADE EXTERNA E DEPÓSITO DE DADOS DIAGRAMA DE FLUXO DE DADOS FLUXO DE DADOS
  • 15.
    • Tipos deFluxos – Fluxo externo: entre Entidade Externa e Processo – Fluxo interno: entre dois Processos – Fluxo de acesso à memória: entre Processo e Depósito – Fluxo de erro ou rejeição: para fora de um Processo DIAGRAMA DE FLUXO DE DADOS FLUXO DE DADOS
  • 16.
    • Nomenclatura – Cadafluxo deve ter um único nome – O nome deve identificar os dados transportados pelo fluxo – Exemplos: Dados-Fatura, Recibo-Pagamento, Dados-Cliente DIAGRAMA DE FLUXO DE DADOS FLUXO DE DADOS
  • 17.
    • O objetivodo fluxo de dados não é representar aspectos procedurais. – O fluxo chega ao processo porque foi solicitado? – Quando um processo dever gerar um fluxo? – Quando um processo recebe dois fluxos qual a dependência entre eles? DIAGRAMA DE FLUXO DE DADOS FLUXO DE DADOS
  • 18.
    DIAGRAMA DE FLUXODE DADOS FLUXO DE DADOS Q A B C X Y Z QUAL É A ORDEM DE ENTRADA E SAÍDA? Na especificação ser deve explicado a ordem
  • 19.
    • Representam umacoleção de pacotes de dados em repouso • Um depósito existe por causa de um requisito básico do usuário ou por um aspecto prático da implementação • Nem sempre um depósito de dados é um arquivo ou SGBD. Pode representar microfilmes, pastas de arquivos em papel e diversas outras formas não computadorizadas DIAGRAMA DE FLUXO DE DADOS DEPÓSITO DE DADOS
  • 20.
    • Representação Gráfica DIAGRAMADE FLUXO DE DADOS DEPÓSITO DE DADOS ClientesD1 Clientes De Marco/YourdonGane & Sarson
  • 21.
    • Nomenclatura – Normalmenteo nome para identificar o depósito é o plural do nome dos pacotes transportados pelos fluxos para dentro e para fora do depósito – Deve ser significativo para o usuário • Os fluxos interligados a um depósito só podem transportar pacotes de informações que o depósito pode aceitar DIAGRAMA DE FLUXO DE DADOS DEPÓSITO DE DADOS
  • 22.
    Observações • Fluxo saindo(leitura)de um depósito pode significar: – Um pacote isolado de dados foi recuperado – Mais de um pacote foi recuperado – Apenas uma parte do pacote foi recuperada – Partes de mais de um pacote foram recuperadas DIAGRAMA DE FLUXO DE DADOS DEPÓSITO DE DADOS
  • 23.
    Observações (cont) • Fluxoentrando (atualização) num depósito pode significar: – Um ou mais novos pacotes de dados estão sendo introduzidos – Um ou mais pacotes de dados estão sendo modificados ou alterados – Um ou mais pacotes de dados estão sendo removidos do depósito DIAGRAMA DE FLUXO DE DADOS DEPÓSITO DE DADOS
  • 24.
    • Também chamadosde Terminadores • São as fontes/destinatários das informações que entram/saem do sistema • Os procedimentos executados pelas entidades externas não são especificados no modelo por não fazerem parte do sistema DIAGRAMA DE FLUXO DE DADOS ENTIDADES EXTERNAS
  • 25.
    • Normalmente éuma pessoa, um grupo de pessoas, uma organização externa, um setor dentro de uma empresa • Pode representar outro sistema • Representação gráfica DIAGRAMA DE FLUXO DE DADOS ENTIDADES EXTERNAS Alunos
  • 26.
    Nomenclatura • No pluralquando se referir a um grupo de pessoas (Clientes) • Deve conter o nome do setor ou organização externa (Diretoria de Negócios) • Deve ser incluída a palavra sistema quando se tratar de um sistema (Sistema de Contabilidade) DIAGRAMA DE FLUXO DE DADOS ENTIDADES EXTERNAS
  • 27.
    DIAGRAMA DE FLUXODE DADOS ENTIDADES EXTERNAS Três aspectos importantes sobre Terminadores: 1. Eles são externos ao sistema que estamos modelando, os fluxos que interligam os terminadores aos diversos processos de nosso sistema reapresentam a interface entre o sistema e o mundo externo 2. Nem o analista nem o projetista estão em posição de modificar o conteúdo de um terminador ou o modo como o terminador funciona 3. Qualquer relacionamento existente entre terminadores não será mostrado no DFD
  • 28.
    DIAGRAMA DE FLUXODE DADOS ENTIDADES EXTERNAS • Como identificá-las? O analista de sistema recebe a seguinte informação do usuário: a)Pretendo fornecer os itens X,Y e Z para o sistema e espero receber como resposta A,B,C
  • 29.
    DIAGRAMA DE FLUXODE DADOS ENTIDADES EXTERNAS • Como identificá-las? b) O Departamento de Contabilidade fornece os formulários do tipo 321 e nós da Administração temos que remeter semanalmente os relatórios orçamentais para a Comissão de Finanças
  • 30.
    • Escolher nomessignificativos para os processos, fluxos, depósitos e terminadores • Um processo pode representar uma função que está sendo executada ou pode indicar como a função está sendo executada, pela identificação da pessoas, grupo ou mecanismo envolvido • No caso de pessoas é necessário rotular o papel que esta pessoa está desenvolvendo e em vez do nome ou da identidade DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 31.
    DIAGRAMA DE FLUXODE DADOS DIRETRIZES PARA ELABORAÇÃO F R E D pedidos pedidos válidos pedidos inválidos validar pedidos pedidos pedidos válidos pedidos inválidos
  • 32.
    • Os nomesescolhidos para processos e também para os fluxos e terminadores devem provir de um vocabulário conhecido pelo usuário • Porém algumas precauções devem ser tomadas: – Existe a natural tendência por parte dos usuários utilizarem as abreviações e acrônimos que lhes sejam familiares DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 33.
    Numerar os processos •Deve ser consistente no modo como atribui os números • A numeração NÃO representa seqüência de execução, pois o DFD é uma rede de processos assíncronos que se comunicam • Muitas vezes é mais fácil referenciar números do que nomes como “Editar Erros de Transações e de Relatórios” • São importantes, pois são utilizados no esquema de numeração hierárquica DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 34.
    Evitar DFD Complexosdemais • DFDs devem ser lidos e compreendidos facilmente pelos usuários e outros analistas • Não crie um DFD com demasiados processos, fluxos, depósitos e terminadores • Os diagramas devem caber em uma folha carta ou A4 DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 35.
    Refazer o DFDtantas vezes quantas forem necessárias • Em um sistema real o DFD deve ser feito, refeito e novamente refeito por dez ou mais vezes até que esteja: – Tecnicamente correto – Aceitável pelo usuário – Tão bem desenhado que não fique constrangido em mostrá-lo à diretoria de sua empresa DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 36.
    CRIAR DIAGRAMAS ESTETICAMENTE AGRADÁVEIS •Você gostaria de viajar em um avião projetado por engenheiros que ficassem entediados com seus desenhos após a segunda iteração? DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 37.
    CRIAR DIAGRAMAS ESTETICAMENTE AGRADÁVEIS •Os DFDs devem ser esteticamente legíveis: – Tamanho e formas das bolhas – Fluxos de dados curvos versus fluxos de dados retos – Diagramas desenhados à mão versus diagrama gerados por máquina – Fluxos que se cruzam DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 38.
    Certificar-se de queo DFD seja logicamente consistente – Os DFDs devem ser consistentes com outros diagramas e também com eles próprios – Algumas diretrizes para a consistências entre eles são: – Evite os poços sem fundo. Também conhecidos como “buracos negros”, são bolhas que têm entradas mas não tem saídas DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 39.
    • Evite bolhascom geração espontânea. Bolhas que têm saídas mas não entradas são suspeitas e geralmente incorretas. • Cuidado com os fluxos e processos sem rótulo. Isso geralmente é sinal de desatenção, mas pode revelar erros mais sérios: as vezes o analista de sistemas omite o rótulo de um fluxo ou processo porque simplesmente não consegue encontrar um nome satisfatório. • Cuidado com depósitos de leitura-apenas ou escrita-apenas. DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 40.
    • Depósito dedados devem aparecer no nível em que são compartilhados e no próximo nível • Entidades externas devem aparecer no diagrama de contexto e no diagrama de nível 0 DIAGRAMA DE FLUXO DE DADOS DIRETRIZES PARA ELABORAÇÃO
  • 41.
    • O DFDde sistemas não triviais é muito complexo • Para evitar que tudo seja definido num único diagrama (difícil de ser entendido e mantido), criam-se DFD´s que detalham um processo de nível mais alto DIAGRAMA DE FLUXO DE DADOS DFD COM NÍVEIS
  • 42.
    • O DFDde nível mais alto consiste de uma única bolha, representando o sistema inteiro • Neste diagrama os fluxos de dados mostram as interfaces entre o sistema e os terminadores • Representa as interações com o ambiente DFD COM NÍVEIS DIAGRAMA DE CONTEXTO
  • 43.
    DFD COM NÍVEIS DIAGRAMADE CONTEXTO Setor Vendas Sistema de Vendas Setor Entrega Sistema de Cobrança Pedido Fatura Cobrança
  • 44.
    O DFD imediatamenteabaixo do diagrama de contexto é conhecido como Nível 0 • Ele representa a visão de mais alto nível das principais funções do sistema bem como as principais interfaces entre essas funções • Com DFD nível 0 numerado podemos relacionar uma bolha com o DFD de nível imediatamente inferior. DFD COM NÍVEIS DIAGRAMA NÍVEL 0
  • 45.
    DFD COM NÍVEIS DIAGRAMANÍVEL 0 Setor Vendas Setor Entrega Sistema de Cobrança Clientes Pedidos 1. Introduzir pedidos 2. Processar Pedidos Pedido Fatura Cobrança
  • 46.
    • São osdiagramas que mostram a decomposição (detalhamento ou explosão) de cada processo de nível mais alto • A quantidade de níveis depende de fatores como complexidade e porte do sistema • Em geral, a decomposição dever terminar quando for possível especificar o processo numa página DFD COM NÍVEIS DIAGRAMA NÍVEIS INTERMEDIÁRIOS
  • 47.
    DIAGRAMA DE NÍVEIS INTERMEDIÁRIOS Setor Entrega Sistemade Cobrança Pedidos Clientes 2.2 Gerar Fatura Fatura Cobrança 2.1 Gerar Cobrança Pedidos
  • 48.
    Análise Estruturada -DFD E1 Departamento de produção E2 Fornecedores P1 Escolher fornecedor P2 Pedir materiais D1 Fornecedores Lista_materiais necessários Pedido_preços Preços_material Nota_encomenta Lista Dados_fornecedor Dados_fornecedor Entidade externa Fluxo de dados Depósito De dados Processo
  • 49.
    Análise Estruturada Diagrama deContexto 1 2 1.1 1.2 2.1 2.2 Diagrama Zero Diagrama 1 Diagrama 2 Especificação da lógica dos processos Processo 1.1 Processo 1.2 Processo 2.1 Processo 2.2 Explosões
