1. Alessandro Almeida | www.alessandroalmeida.com

2. Prova 1:
Dia 9 de outubro

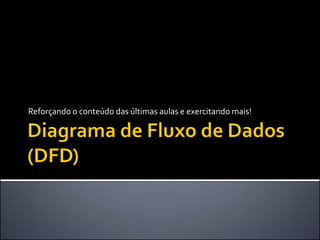

3. Reforçando o conteúdo das últimas aulas e exercitando mais!

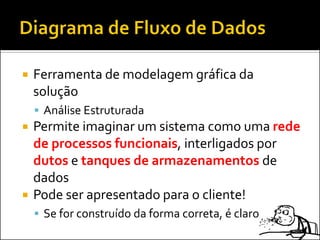

4.  Ferramenta de modelagem gráfica da
solução
 Análise Estruturada
 Permite imaginar um sistema como uma rede
de processos funcionais, interligados por
dutos e tanques de armazenamentos de
dados
 Pode ser apresentado para o cliente!
 Se for construído da forma correta, é claro

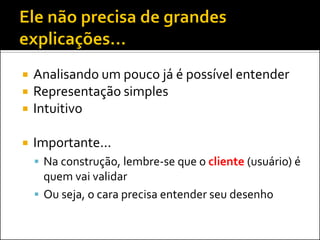

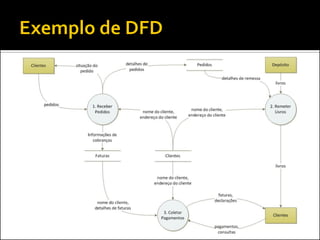

7.  Analisando um pouco já é possível entender
 Representação simples
 Intuitivo
 Importante...
 Na construção, lembre-se que o cliente (usuário) é
quem vai validar
 Ou seja, o cara precisa entender seu desenho

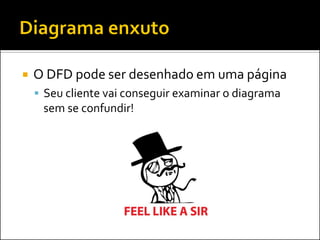

8.  O DFD pode ser desenhado em uma página
 Seu cliente vai conseguir examinar o diagrama
sem se confundir!

9. Entendendo a estrutura – Parte 1

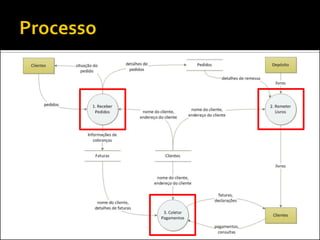

10.  Primeiro componente de um DFD
 Mostra como uma ou mais entradas são
convertidas em saídas
 Normalmente, é representado por um círculo
 Mas também pode ser uma elipse ou um
retângulo
 Exemplo:
Validar CPF

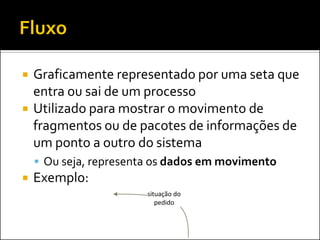

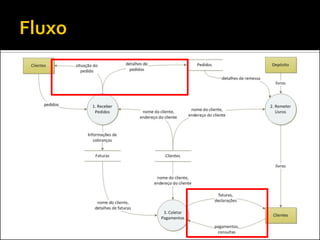

11.  Graficamente representado por uma seta que
entra ou sai de um processo
 Utilizado para mostrar o movimento de
fragmentos ou de pacotes de informações de
um ponto a outro do sistema
 Ou seja, representa os dados em movimento
 Exemplo:
situação do
pedido

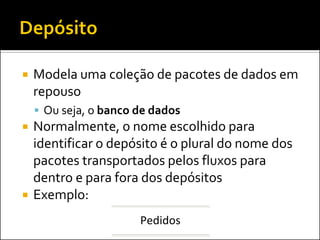

12.  Modela uma coleção de pacotes de dados em
repouso
 Ou seja, o banco de dados
 Normalmente, o nome escolhido para
identificar o depósito é o plural do nome dos
pacotes transportados pelos fluxos para
dentro e para fora dos depósitos
 Exemplo:
Pedidos

13.  Representa as entidades externas com as
quais o sistema se comunica
 Tipicamente, é uma pessoa ou um grupo de
pessoas
 Mas também pode ser outro sistema com o qual o
seu sistema vai se comunicar (por exemplo: B2B)
 Exemplo:
Clientes

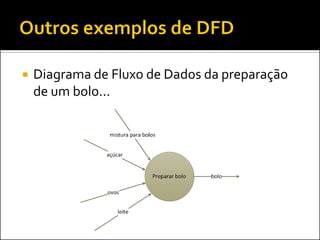

18.  Diagrama de Fluxo de Dados da preparação
de um bolo...

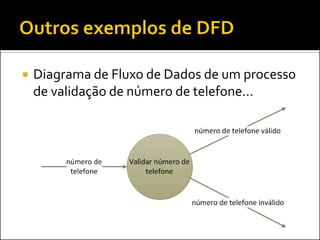

19.  Diagrama de Fluxo de Dados de um processo
de validação de número de telefone...

20. Entendendo a estrutura – Parte 2

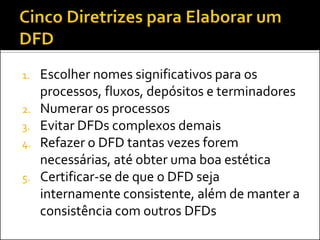

21. 1. Escolher nomes significativos para os
processos, fluxos, depósitos e terminadores
2. Numerar os processos
3. Evitar DFDs complexos demais
4. Refazer o DFD tantas vezes forem
necessárias, até obter uma boa estética
5. Certificar-se de que o DFD seja
internamente consistente, além de manter a
consistência com outros DFDs

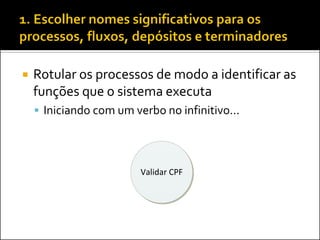

22.  Rotular os processos de modo a identificar as
funções que o sistema executa
 Iniciando com um verbo no infinitivo...
Validar CPF

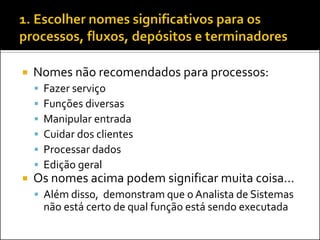

23.  Nomes não recomendados para processos:
 Fazer serviço
 Funções diversas
 Manipular entrada
 Cuidar dos clientes
 Processar dados
 Edição geral
 Os nomes acima podem significar muita coisa...
 Além disso, demonstram que o Analista de Sistemas
não está certo de qual função está sendo executada

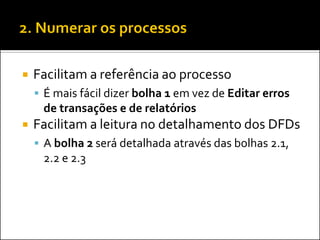

24.  Facilitam a referência ao processo
 É mais fácil dizer bolha 1 em vez de Editar erros
de transações e de relatórios
 Facilitam a leitura no detalhamento dos DFDs
 A bolha 2 será detalhada através das bolhas 2.1,
2.2 e 2.3

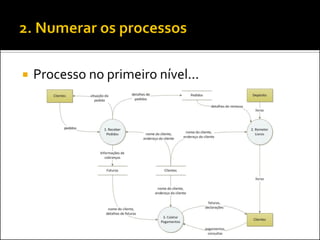

25.  Processo no primeiro nível...

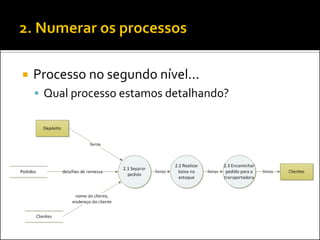

26.  Processo no segundo nível...
 Qual processo estamos detalhando?

27.  Um DFD deve ser prontamente
compreendido, facilmente absorvido e
agradável aos olhos
 Ou seja, não crie um DFD com diversos processos,
fluxos, depósitos e terminadores...
 O ideal é que o DFD se ajuste em uma folha
A4
 Aprenderemos a “quebrar” o DFD em níveis (nível
0, 1 e 2)
 Lembrem do exemplo anterior

28.  Refaça o DFD 5, 10 ou 15 vezes até que
esteja...
 Tecnicamente correto
 Aceitável pelo seu cliente
 Tão bem desenhado que você não fique
constrangido em mostrá-lo aos diretores da sua
empresa

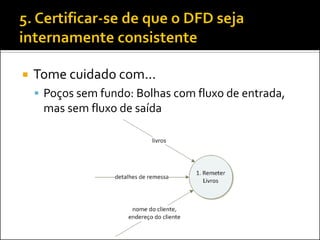

29.  Tome cuidado com...
 Poços sem fundo: Bolhas com fluxo de entrada,
mas sem fluxo de saída

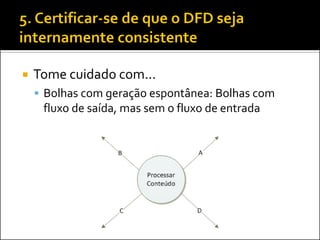

30.  Tome cuidado com...
 Bolhas com geração espontânea: Bolhas com
fluxo de saída, mas sem o fluxo de entrada

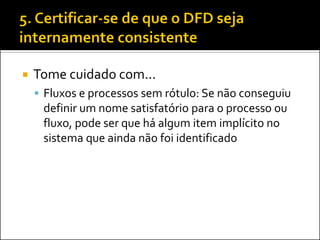

31.  Tome cuidado com...
 Fluxos e processos sem rótulo: Se não conseguiu
definir um nome satisfatório para o processo ou
fluxo, pode ser que há algum item implícito no
sistema que ainda não foi identificado

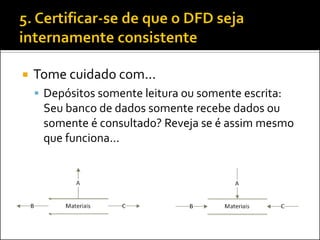

32.  Tome cuidado com...
 Depósitos somente leitura ou somente escrita:
Seu banco de dados somente recebe dados ou
somente é consultado? Reveja se é assim mesmo
que funciona...

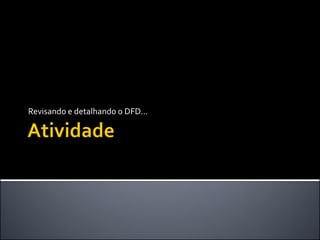

33. Revisando e detalhando o DFD...

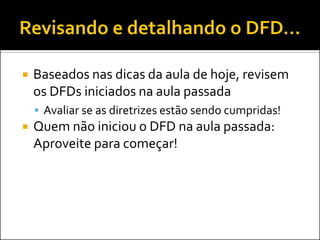

34.  Baseados nas dicas da aula de hoje, revisem
os DFDs iniciados na aula passada
 Avaliar se as diretrizes estão sendo cumpridas!
 Quem não iniciou o DFD na aula passada:
Aproveite para começar!

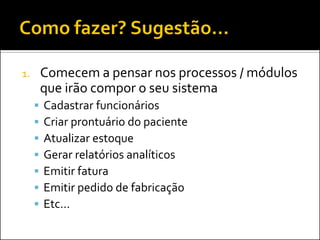

35. 1. Comecem a pensar nos processos / módulos
que irão compor o seu sistema
 Cadastrar funcionários
 Criar prontuário do paciente
 Atualizar estoque
 Gerar relatórios analíticos
 Emitir fatura
 Emitir pedido de fabricação
 Etc...

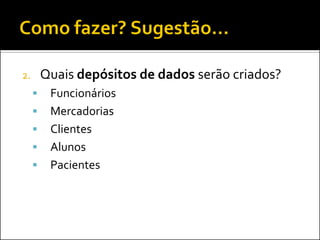

36. 2. Quais depósitos de dados serão criados?
 Funcionários
 Mercadorias
 Clientes
 Alunos
 Pacientes

37. 3. Como os dados irão “fluir” entre os
processos / funções e depósitos de dados?
