O documento explica os níveis no diagrama de fluxo de dados (DFD) para lidar com projetos complexos. Os níveis permitem uma visão geral do sistema em níveis mais altos e entendimento gradual dos detalhes em níveis mais baixos. O documento enfatiza a importância de estruturar o DFD do projeto nos níveis 0, 1 e 2.

1. Alessandro Almeida | www.alessandroalmeida.com

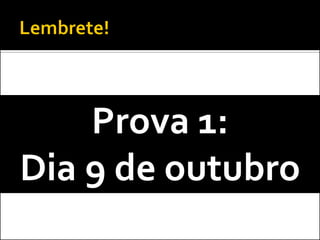

2. Prova 1:
Dia 9 de outubro

3. DFD com Níveis

4. Entendendo a estrutura – Parte 3

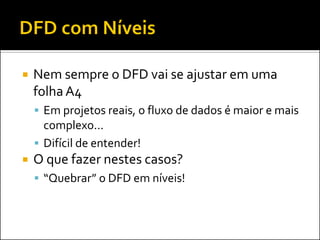

5.  Nem sempre o DFD vai se ajustar em uma
folha A4
 Em projetos reais, o fluxo de dados é maior e mais
complexo...
 Difícil de entender!
 O que fazer nestes casos?
 “Quebrar” o DFD em níveis!

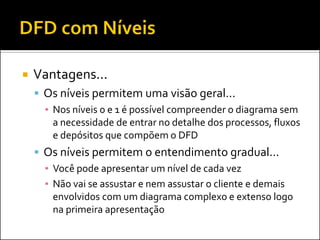

6.  Vantagens...
 Os níveis permitem uma visão geral...
▪ Nos níveis 0 e 1 é possível compreender o diagrama sem
a necessidade de entrar no detalhe dos processos, fluxos
e depósitos que compõem o DFD
 Os níveis permitem o entendimento gradual...
▪ Você pode apresentar um nível de cada vez
▪ Não vai se assustar e nem assustar o cliente e demais
envolvidos com um diagrama complexo e extenso logo
na primeira apresentação

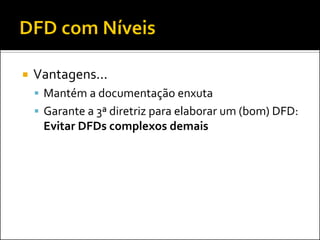

7.  Vantagens...
 Mantém a documentação enxuta
 Garante a 3ª diretriz para elaborar um (bom) DFD:
Evitar DFDs complexos demais

8. Mapas

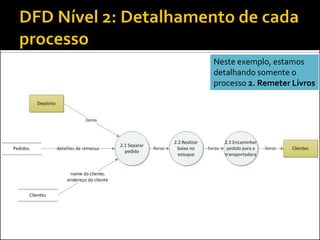

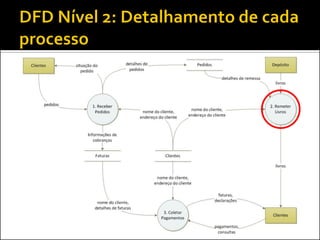

19. Neste exemplo, estamos
detalhando somente o
processo 2. Remeter Livros

20. Reforçando o aprendizado...

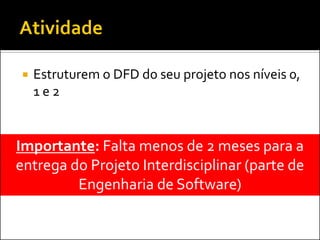

21.  Estruturem o DFD do seu projeto nos níveis 0,
1e2
Importante: Falta menos de 2 meses para a
entrega do Projeto Interdisciplinar (parte de
Engenharia de Software)

22. Alguma dúvida sobre o conteúdo
das últimas 13 aulas?
