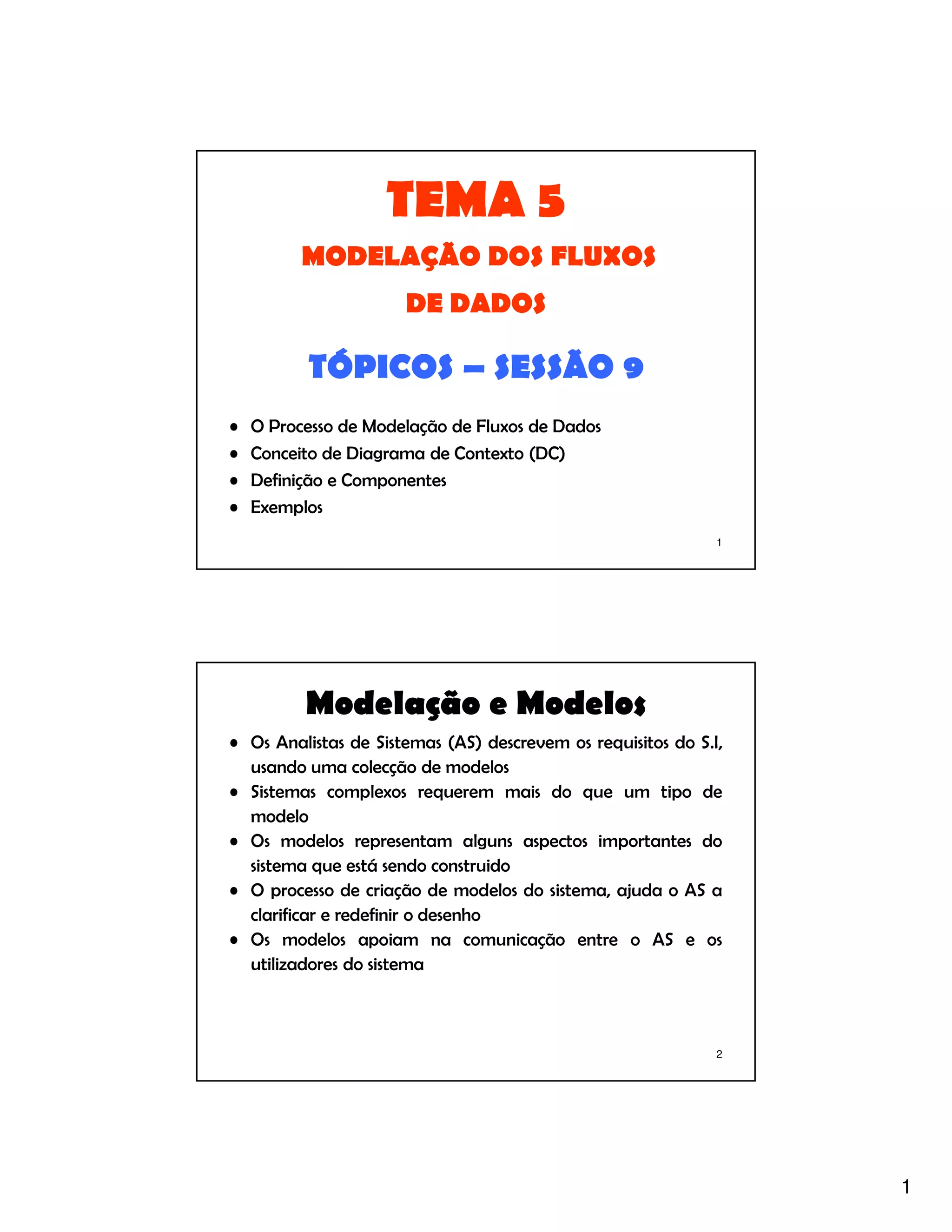

TÓPICOS – SESSÃO 9
• O Processo de Modelação de Fluxos de Dados
• Conceito de Diagrama de Contexto (DC)
• Definição e Componentes
• Exemplos
TEMA 5TEMA 5
MODELAÇÃO DOS FLUXOS
DE DADOS
2
Modelação e Modelos
• Os Analistas de Sistemas (AS) descrevem os requisitos do S.I,
usando uma colecção de modelos
• Sistemas complexos requerem mais do que um tipo de
modelo
• Os modelos representam alguns aspectos importantes do
sistema que está sendo construido
• O processo de criação de modelos do sistema, ajuda o AS a
clarificar e redefinir o desenho
• Os modelos apoiam na comunicação entre o AS e os
utilizadores do sistema

2. 2
3

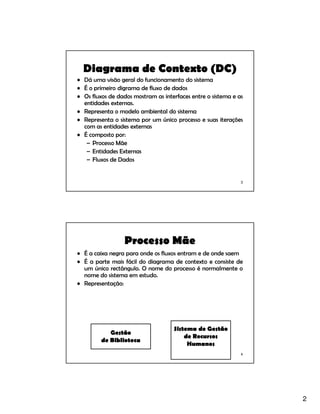

Diagrama de Contexto (DC)
• Dá uma visão geral do funcionamento do sistema
• É o primeiro digrama de fluxo de dados
• Os fluxos de dados mostram as interfaces entre o sistema e as
entidades externas.
• Representa o modelo ambiental do sistema
• Representa o sistema por um único processo e suas iterações
com as entidades externas
• É composto por:
– Processo Mãe
– Entidades Externas
– Fluxos de Dados
4
Processo Mãe
• É a caixa negra para onde os fluxos entram e de onde saem
• É a parte mais fácil do diagrama de contexto e consiste de
um único rectângulo. O nome do processo é normalmente o
nome do sistema em estudo.
• Representação:
Gestão
de Biblioteca
Sistema de Gestão
de Recursos
Humanos

3. 3
5

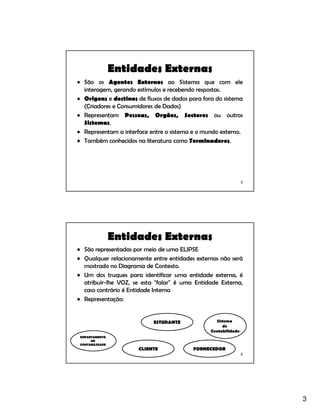

Entidades Externas
• São os Agentes Externos ao Sistema que com ele
interagem, gerando estímulos e recebendo respostas.
• Origens e destinos de fluxos de dados para fora do sistema
(Criadores e Consumidores de Dados)
• Representam Pessoas, Orgãos, Sectores ou outros
Sistemas.
• Representam a interface entre o sistema e o mundo externo.
• Também conhecidos na literatura como Terminadores.
6
Entidades Externas
• São representadas por meio de uma ELIPSE
• Qualquer relacionamente entre entidades externas não será
mostrado no Diagrama de Contexto.
• Um dos truques para identificar uma entidade externa, é
atribuir-lhe VOZ, se esta "falar" é uma Entidade Externa,
caso contrário é Entidade Interna
• Representação:
CLIENTE
DEPARTAMENTO
DE
CONTABILIDADE
FORNECEDOR
Sistema
de
Contabilidade
ESTUDANTE

4. 4
7

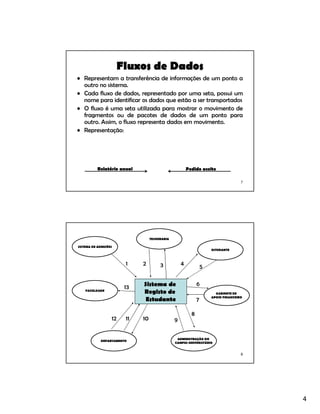

Fluxos de Dados
• Representam a transferência de informações de um ponto a
outro no sistema.
• Cada fluxo de dados, representado por uma seta, possui um
nome para identificar os dados que estão a ser transportados
• O fluxo é uma seta utilizada para mostrar o movimento de
fragmentos ou de pacotes de dados de um ponto para
outro. Assim, o fluxo representa dados em movimento.
• Representação:
Relatório anual Pedido aceite
8
Sistema de
Registo de
Estudante
SISTEMA DE ADMISÕES
DEPARTAMENTO
FACULDADE
ADMINISTRAÇÃO DO
CAMPUS UNIVERSITÁRIO
GABINETE DE
APOIO FINANCEIRO
ESTUDANTE
TESOURARIA
1 2 3 4
5
6
7
8
912
13
11 10

5. 5
9

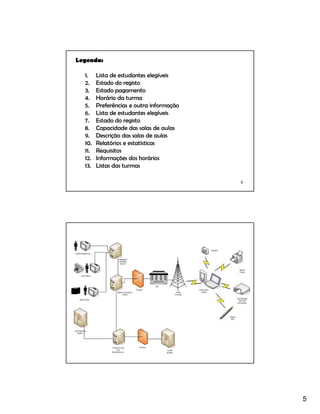

Legenda:
1. Lista de estudantes elegíveis
2. Estado do registo
3. Estado pagamento
4. Horário da turma
5. Preferências e outra informação
6. Lista de estudantes elegíveis
7. Estado do registo
8. Capacidade das salas de aulas
9. Descrição das salas de aulas
10. Relatórios e estatísticas
11. Requisitos
12. Informações dos horários
13. Listas das turmas
10

6. 6
11
12

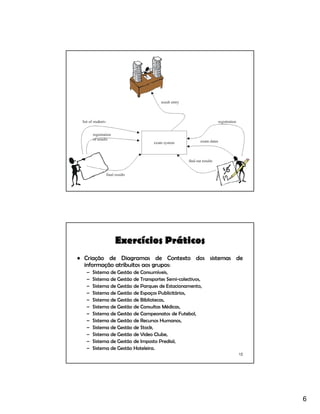

Exercícios Práticos
• Criação de Diagramas de Contexto dos sistemas de
informação atribuitos aos grupos:
– Sistema de Gestão de Consumíveis,
– Sistema de Gestão de Transportes Semi-colectivos,
– Sistema de Gestão de Parques de Estacionamento,
– Sistema de Gestão de Espaços Publicitários,
– Sistema de Gestão de Bibliotecas,
– Sistema de Gestão de Consultas Médicas,
– Sistema de Gestão de Campeonatos de Futebol,
– Sistema de Gestão de Recursos Humanos,
– Sistema de Gestão de Stock,
– Sistema de Gestão de Video Clube,
– Sistema de Gestão de Imposto Predial,
– Sistema de Gestão Hoteleira.

7. 7
13

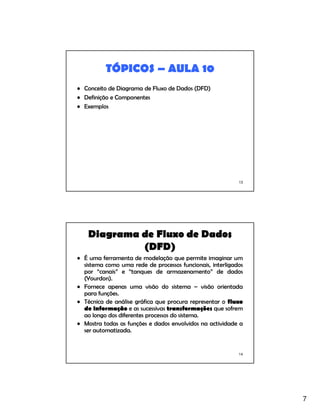

TÓPICOS – AULA 10
• Conceito de Diagrama de Fluxo de Dados (DFD)
• Definição e Componentes
• Exemplos
14
Diagrama de Fluxo de Dados
(DFD)
• É uma ferramenta de modelação que permite imaginar um
sistema como uma rede de processos funcionais, interligados
por “canais” e “tanques de armazenamento” de dados
(Yourdon).
• Fornece apenas uma visão do sistema – visão orientada
para funções.
• Técnica de análise gráfica que procura representar o fluxo
de informação e as sucessivas transformações que sofrem
ao longo dos diferentes processos do sistema.
• Mostra todas as funções e dados envolvidos na actividade a
ser automatizada.

8. 8
15

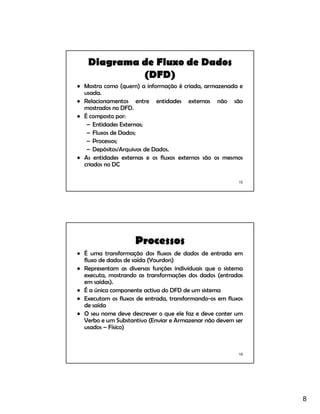

Diagrama de Fluxo de Dados
(DFD)
• Mostra como (quem) a informação é criada, armazenada e
usada.
• Relacionamentos entre entidades externas não são
mostrados no DFD.
• É composto por:
– Entidades Externas;
– Fluxos de Dados;
– Processos;
– Depósitos/Arquivos de Dados.
• As entidades externas e os fluxos externos são os mesmos
criados no DC
16
Processos
• É uma transformação dos fluxos de dados de entrada em
fluxo de dados de saída (Yourdon)
• Representam as diversas funções individuais que o sistema
executa, mostrando as transformações dos dados (entradas
em saídas).
• É a única componente activa do DFD de um sistema
• Executam os fluxos de entrada, transformando-os em fluxos
de saída
• O seu nome deve descrever o que ele faz e deve conter um
Verbo e um Substantivo (Enviar e Armazenar não devem ser
usados – Físico)

9. 9
17

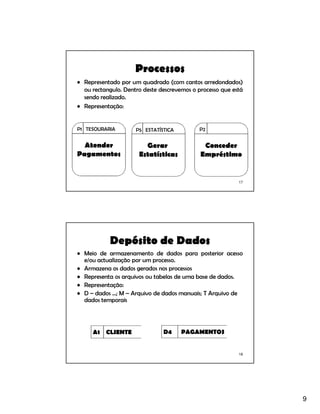

Processos
• Representado por um quadrado (com cantos arredondados)
ou rectangulo. Dentro deste descrevemos o processo que está
sendo realizado.
• Representação:
Atender
Pagamentos
P1 TESOURARIA
Conceder
Empréstimo
P2
Gerar
Estatísticas
P5 ESTATÍSTICA
18
Depósito de Dados
• Meio de armazenamento de dados para posterior acesso
e/ou actualização por um processo.
• Armazena os dados gerados nos processos
• Representa os arquivos ou tabelas de uma base de dados.
• Representação:
• D – dados …; M – Arquivo de dados manuais; T Arquivo de
dados temporais
A1 CLIENTE
A
D4 PAGAMENTOS
A

10. 10
19
DIRECTRIZES
• As entidades do DC e fluxos externos devem ser mantidos e acrescidos de
novos fluxos internos (caixa negra do DC).
• Deve-se enumerar todos os processos identificados.
• O DFD não deve ter mais do que 7 (±2) processos e arquivos.
• Não deve ocupar mais do que uma página A4.
• Um processo pode ser expandido se é dificil o seu entendimento. DFD de
segundo a n-níveis.
• Uma entidade pode se comunicar com vários processos.
• Fluxo pode originar um arquivo (Processo armazena informação).
• Processos devem estar interligados (acopolamento/coesão).
20
REGRAS (1)
• Regras para a construção de DFDs:
– Um processo não pode ter apenas saídas;
– Um processo não pode ter apenas entradas;
– As entradas no processo devem ser suficientes para a
produção de saídas desde do processo;
– Todos os arquivos de dados devem estar conectados à
pelo menos um processo;
– Um arquivo de dado não pode estar conectado a uma
entidade externa.

11. 11
21

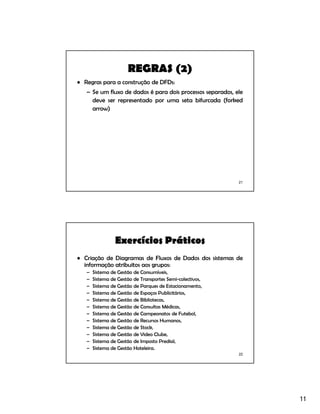

REGRAS (2)
• Regras para a construção de DFDs:
– Se um fluxo de dados é para dois processos separados, ele
deve ser representado por uma seta bifurcada (forked
arrow)
22
Exercícios Práticos
• Criação de Diagramas de Fluxos de Dados dos sistemas de
informação atribuitos aos grupos:
– Sistema de Gestão de Consumíveis,
– Sistema de Gestão de Transportes Semi-colectivos,
– Sistema de Gestão de Parques de Estacionamento,
– Sistema de Gestão de Espaços Publicitários,
– Sistema de Gestão de Bibliotecas,
– Sistema de Gestão de Consultas Médicas,
– Sistema de Gestão de Campeonatos de Futebol,
– Sistema de Gestão de Recursos Humanos,
– Sistema de Gestão de Stock,
– Sistema de Gestão de Video Clube,
– Sistema de Gestão de Imposto Predial,
– Sistema de Gestão Hoteleira.

12. 12
23

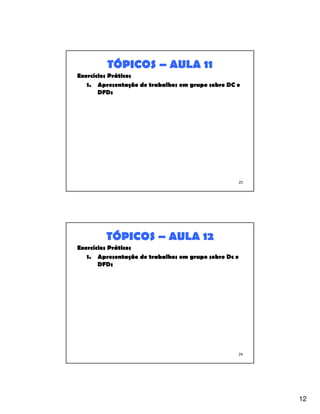

TÓPICOS – AULA 11
Exercícios Práticos
1. Apresentação de trabalhos em grupo sobre DC e
DFDs
24
TÓPICOS – AULA 12
Exercícios Práticos
1. Apresentação de trabalhos em grupo sobre Dc e
DFDs
