Alessandro Almeida | www.alessandroalmeida.com
Retomando o raciocínio...

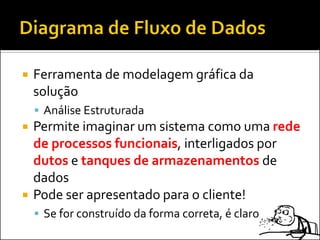

   Ferramenta de modelagem gráfica da
    solução
     Análise Estruturada
   Permite imaginar um sistema como uma rede
    de processos funcionais, interligados por
    dutos e tanques de armazenamentos de
    dados
   Pode ser apresentado para o cliente!
     Se for construído da forma correta, é claro

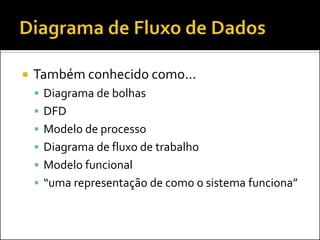

   Também conhecido como...
     Diagrama de bolhas
     DFD
     Modelo de processo
     Diagrama de fluxo de trabalho
     Modelo funcional
     “uma representação de como o sistema funciona”

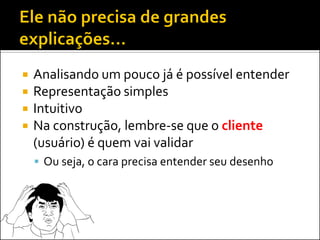

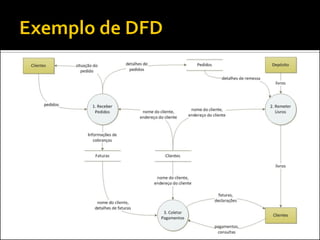

   Analisando um pouco já é possível entender
   Representação simples
   Intuitivo
   Na construção, lembre-se que o cliente
    (usuário) é quem vai validar
     Ou seja, o cara precisa entender seu desenho

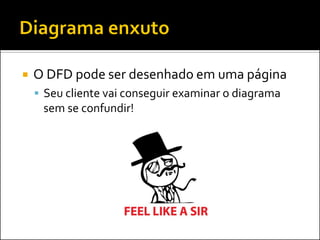

   O DFD pode ser desenhado em uma página
     Seu cliente vai conseguir examinar o diagrama
     sem se confundir!

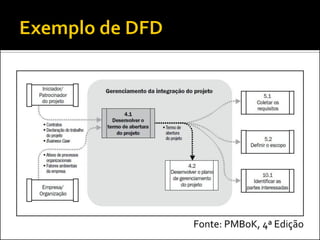

   Também utilizado para modelagem de
    processos...
Fonte: PMBoK, 4ª Edição

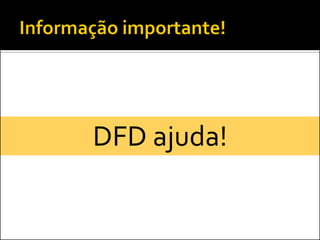

DFD ajuda!
Mas não é A SOLUÇÃO para
gerenciamento de requisitos e
   modelagem da solução.
O DFD ajuda na modelagem da
          solução.

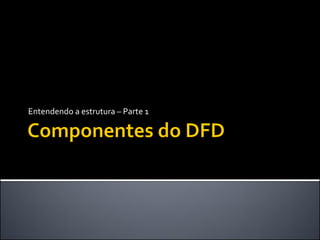

Entendendo a estrutura – Parte 1
   Primeiro componente de um DFD
   Também conhecido como bolha ou função
   Mostra uma parte do sistema...
     A que transforma entradas em saídas
   Mostra como uma ou mais entradas são
    convertidas em saídas
   Normalmente, é representado por um círculo
     Mas também pode ser uma elipse ou um
     retângulo
   Exemplo:




               Validar CPF

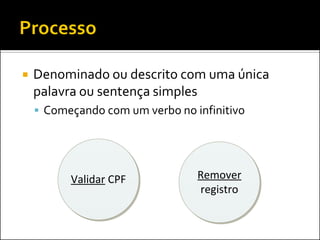

   Denominado ou descrito com uma única
    palavra ou sentença simples
     Começando com um verbo no infinitivo




          Validar CPF            Remover
                                 registro

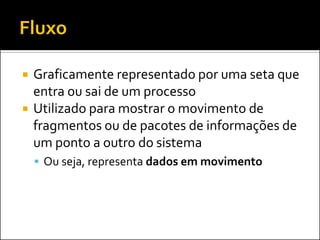

   Graficamente representado por uma seta que
    entra ou sai de um processo
   Utilizado para mostrar o movimento de
    fragmentos ou de pacotes de informações de
    um ponto a outro do sistema
     Ou seja, representa dados em movimento

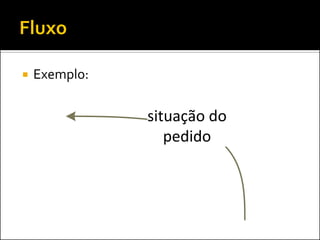

   Exemplo:

               situação do
                  pedido

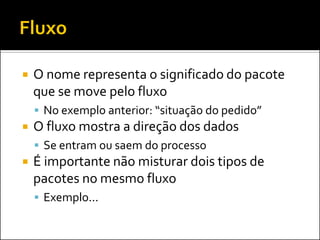

   O nome representa o significado do pacote
    que se move pelo fluxo
     No exemplo anterior: “situação do pedido”
   O fluxo mostra a direção dos dados
     Se entram ou saem do processo

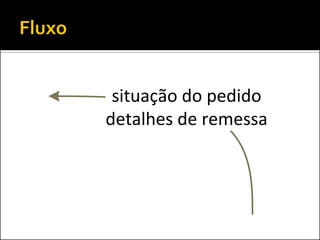

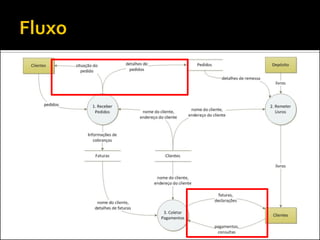

   É importante não misturar dois tipos de
    pacotes no mesmo fluxo
     Exemplo...
situação do pedido
detalhes de remessa

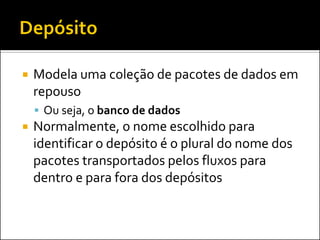

   Modela uma coleção de pacotes de dados em
    repouso
     Ou seja, o banco de dados
   Normalmente, o nome escolhido para
    identificar o depósito é o plural do nome dos
    pacotes transportados pelos fluxos para
    dentro e para fora dos depósitos

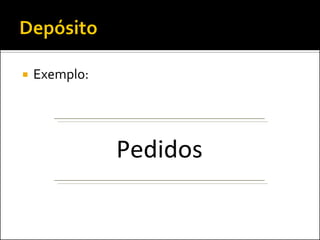

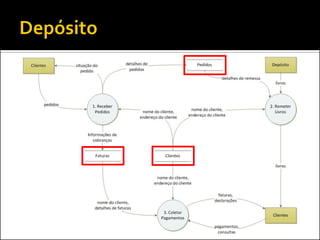

   Exemplo:




               Pedidos

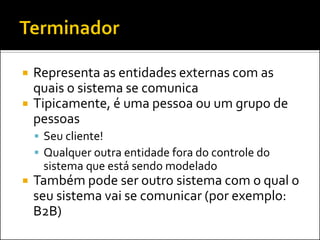

   Representa as entidades externas com as
    quais o sistema se comunica
   Tipicamente, é uma pessoa ou um grupo de
    pessoas
     Seu cliente!
     Qualquer outra entidade fora do controle do
     sistema que está sendo modelado
   Também pode ser outro sistema com o qual o
    seu sistema vai se comunicar (por exemplo:
    B2B)

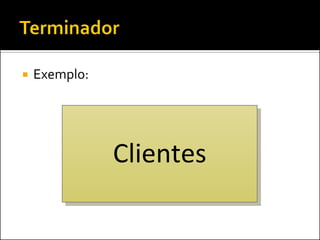

   Exemplo:




               Clientes

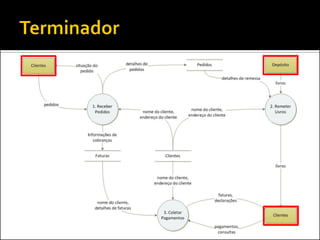

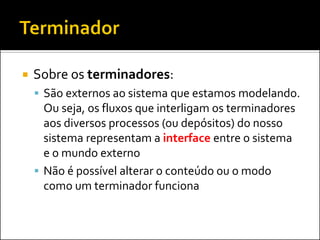

   Sobre os terminadores:
     São externos ao sistema que estamos modelando.
      Ou seja, os fluxos que interligam os terminadores
      aos diversos processos (ou depósitos) do nosso
      sistema representam a interface entre o sistema
      e o mundo externo
     Não é possível alterar o conteúdo ou o modo
      como um terminador funciona

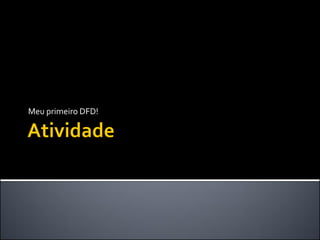

Meu primeiro DFD!
   Em grupo (grupo do Projeto Integrado),
    discutam e listem os possíveis processos,
    fluxos, depósitos e terminadores que devem
    compor o projeto escolhido pelo grupo
   Considerando os itens listados, comecem a
    modelagem do DFD

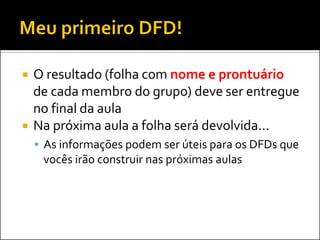

   O resultado (folha com nome e prontuário
    de cada membro do grupo) deve ser entregue
    no final da aula
   Na próxima aula a folha será devolvida...
     As informações podem ser úteis para os DFDs que
     vocês irão construir nas próximas aulas
