Aula modelagem de dados

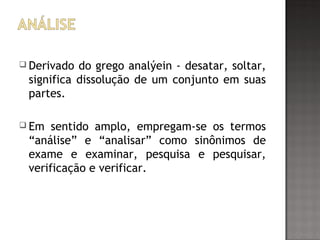

 Derivado do grego analýein - desatar, soltar,
significa dissolução de um conjunto em suas
partes.
 Em sentido amplo, empregam-se os termos
“análise” e “analisar” como sinônimos de
exame e examinar, pesquisa e pesquisar,
verificação e verificar.

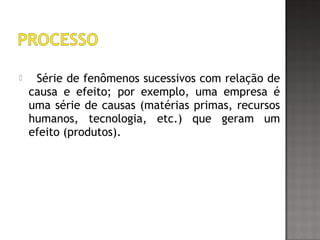

 Série de fenômenos sucessivos com relação de
causa e efeito; por exemplo, uma empresa é
uma série de causas (matérias primas, recursos
humanos, tecnologia, etc.) que geram um
efeito (produtos).

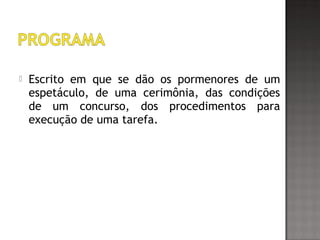

 Escrito em que se dão os pormenores de um
espetáculo, de uma cerimônia, das condições
de um concurso, dos procedimentos para
execução de uma tarefa.

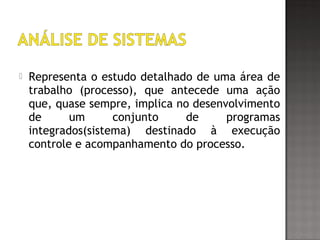

 Representa o estudo detalhado de uma área de
trabalho (processo), que antecede uma ação
que, quase sempre, implica no desenvolvimento
de um conjunto de programas
integrados(sistema) destinado à execução
controle e acompanhamento do processo.

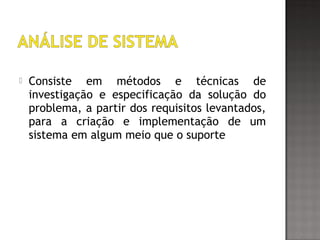

 Consiste em métodos e técnicas de
investigação e especificação da solução do
problema, a partir dos requisitos levantados,
para a criação e implementação de um
sistema em algum meio que o suporte

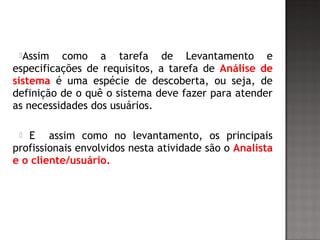

Assim como a tarefa de Levantamento e
especificações de requisitos, a tarefa de Análise de
sistema é uma espécie de descoberta, ou seja, de
definição de o quê o sistema deve fazer para atender
as necessidades dos usuários.
 E assim como no levantamento, os principais
profissionais envolvidos nesta atividade são o Analista
e o cliente/usuário.

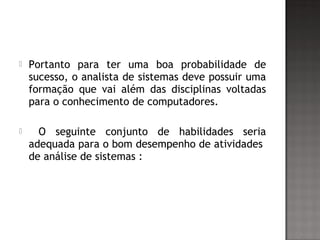

 Portanto para ter uma boa probabilidade de
sucesso, o analista de sistemas deve possuir uma
formação que vai além das disciplinas voltadas
para o conhecimento de computadores.

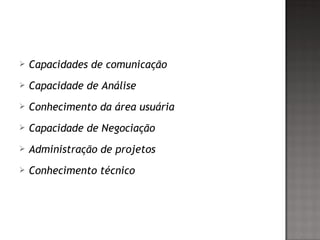

 O seguinte conjunto de habilidades seria
adequada para o bom desempenho de atividades
de análise de sistemas :

 Capacidades de comunicação
 Capacidade de Análise
 Conhecimento da área usuária
 Capacidade de Negociação
 Administração de projetos
 Conhecimento técnico

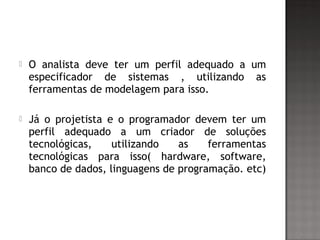

 O analista deve ter um perfil adequado a um
especificador de sistemas , utilizando as
ferramentas de modelagem para isso.
 Já o projetista e o programador devem ter um
perfil adequado a um criador de soluções
tecnológicas, utilizando as ferramentas
tecnológicas para isso( hardware, software,
banco de dados, linguagens de programação. etc)

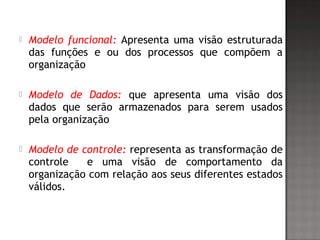

 Modelo funcional: Apresenta uma visão estruturada
das funções e ou dos processos que compõem a
organização
 Modelo de Dados: que apresenta uma visão dos
dados que serão armazenados para serem usados
pela organização
 Modelo de controle: representa as transformação de
controle e uma visão de comportamento da
organização com relação aos seus diferentes estados
válidos.

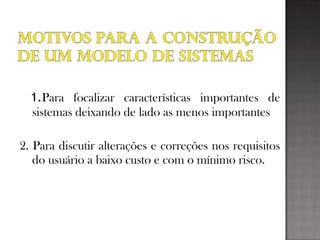

1.Para focalizar características importantes de
sistemas deixando de lado as menos importantes
2. Para discutir alterações e correções nos requisitos
do usuário a baixo custo e com o mínimo risco.

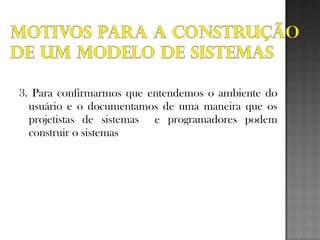

3. Para confirmarmos que entendemos o ambiente do
usuário e o documentamos de uma maneira que os
projetistas de sistemas e programadores podem
construir o sistemas

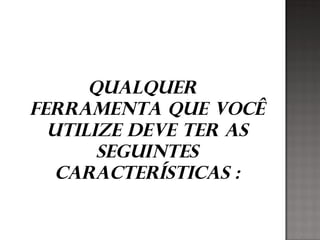

Qualquer
ferramenta que você
utilize deve ter as
seguintes
características :

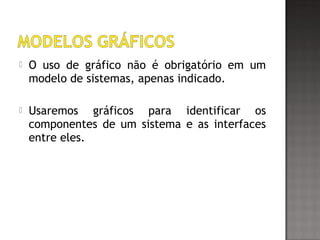

 O uso de gráfico não é obrigatório em um
modelo de sistemas, apenas indicado.
 Usaremos gráficos para identificar os
componentes de um sistema e as interfaces
entre eles.

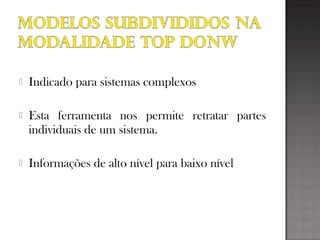

 Indicado para sistemas complexos
 Esta ferramenta nos permite retratar partes
individuais de um sistema.
 Informações de alto nível para baixo nível

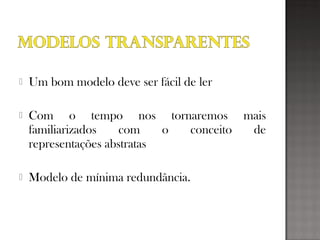

 Um bom modelo deve ser fácil de ler
 Com o tempo nos tornaremos mais
familiarizados com o conceito de
representações abstratas
 Modelo de mínima redundância.

 Conceito fundamental: construção de um modelo
do sistema utilizando técnicas gráficas
 A metodologia envolve a construção“top-
down”do sistema por refinamento sucessivos

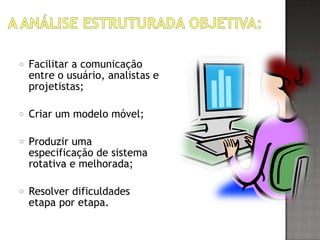

o Facilitar a comunicação
entre o usuário, analistas e
projetistas;
o Criar um modelo móvel;
o Produzir uma
especificação de sistema
rotativa e melhorada;
o Resolver dificuldades
etapa por etapa.

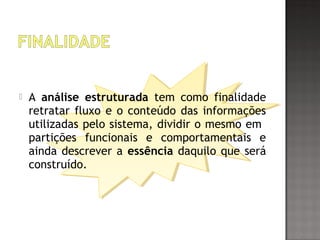

 A análise estruturada tem como finalidade
retratar fluxo e o conteúdo das informações
utilizadas pelo sistema, dividir o mesmo em
partições funcionais e comportamentais e
ainda descrever a essência daquilo que será
construído.

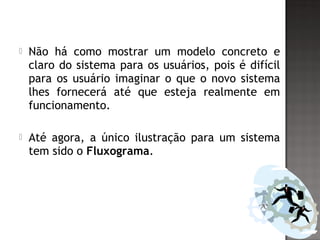

 Não há como mostrar um modelo concreto e
claro do sistema para os usuários, pois é difícil
para os usuário imaginar o que o novo sistema
lhes fornecerá até que esteja realmente em
funcionamento.
 Até agora, a único ilustração para um sistema
tem sido o Fluxograma.

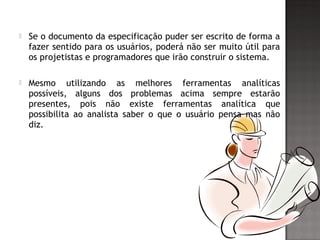

 Se o documento da especificação puder ser escrito de forma a
fazer sentido para os usuários, poderá não ser muito útil para
os projetistas e programadores que irão construir o sistema.
 Mesmo utilizando as melhores ferramentas analíticas
possíveis, alguns dos problemas acima sempre estarão
presentes, pois não existe ferramentas analítica que
possibilita ao analista saber o que o usuário pensa mas não
diz.

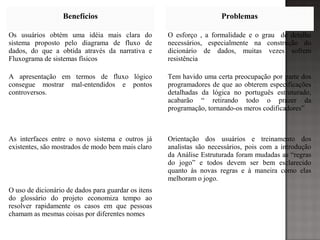

Benefícios Problemas
Os usuários obtém uma idéia mais clara do
sistema proposto pelo diagrama de fluxo de
dados, do que a obtida através da narrativa e
Fluxograma de sistemas físicos
O esforço , a formalidade e o grau de detalhe
necessários, especialmente na construção do
dicionário de dados, muitas vezes sofrem
resistência
A apresentação em termos de fluxo lógico
consegue mostrar mal-entendidos e pontos
controversos.
Tem havido uma certa preocupação por parte dos
programadores de que ao obterem especificações
detalhadas da lógica no português estruturado,
acabarão “ retirando todo o prazer da
programação, tornando-os meros codificadores”
As interfaces entre o novo sistema e outros já
existentes, são mostrados de modo bem mais claro
Orientação dos usuários e treinamento dos
analistas são necessários, pois com a introdução
da Análise Estruturada foram mudadas as “regras
do jogo” e todos devem ser bem esclarecido
quanto às novas regras e à maneira como elas
melhoram o jogo.
O uso de dicionário de dados para guardar os itens
do glossário do projeto economiza tempo ao
resolver rapidamente os casos em que pessoas
chamam as mesmas coisas por diferentes nomes

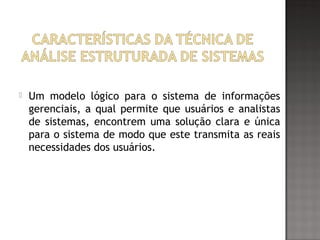

 Um modelo lógico para o sistema de informações
gerenciais, a qual permite que usuários e analistas
de sistemas, encontrem uma solução clara e única
para o sistema de modo que este transmita as reais
necessidades dos usuários.

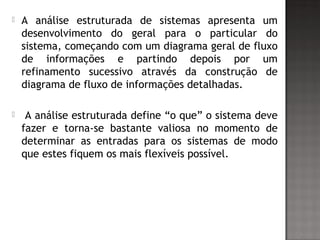

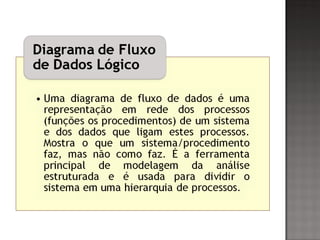

 A análise estruturada de sistemas apresenta um
desenvolvimento do geral para o particular do
sistema, começando com um diagrama geral de fluxo
de informações e partindo depois por um
refinamento sucessivo através da construção de
diagrama de fluxo de informações detalhadas.
 A análise estruturada define “o que” o sistema deve
fazer e torna-se bastante valiosa no momento de
determinar as entradas para os sistemas de modo
que estes fiquem os mais flexíveis possível.

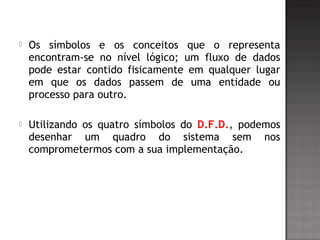

 Os símbolos e os conceitos que o representa
encontram-se no nível lógico; um fluxo de dados
pode estar contido fisicamente em qualquer lugar
em que os dados passem de uma entidade ou
processo para outro.
 Utilizando os quatro símbolos do D.F.D., podemos
desenhar um quadro do sistema sem nos
comprometermos com a sua implementação.

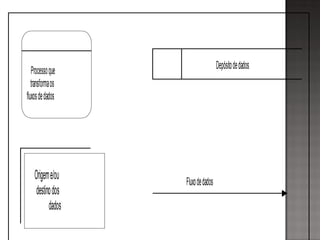

Fluxodedados
DepósitodedadosProcessoque
transformaos
fluxosdedados
Origeme/ou
destinodos
dados

CALCULAR
IMPOSTO
SOBRE
VENDAS
CALCULAR
IMPOSTO
SOBRE
VENDAS
CALCULAR IMPOSTO
SOBRE VENDAS
CALCULAR IMPOSTO
SOBRE VENDAS

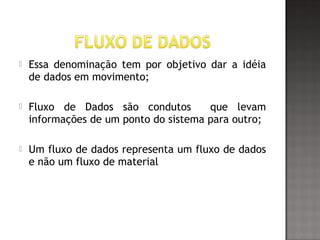

 Essa denominação tem por objetivo dar a idéia
de dados em movimento;
 Fluxo de Dados são condutos que levam
informações de um ponto do sistema para outro;
 Um fluxo de dados representa um fluxo de dados
e não um fluxo de material

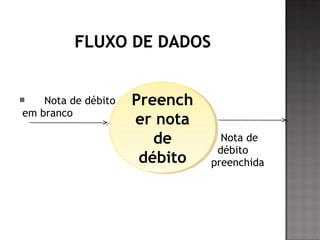

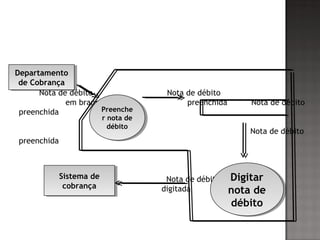

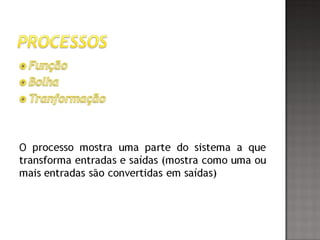

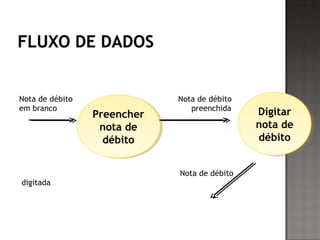

 Nota de débito
em branco
Nota de
débito
preenchida
Preench
er nota
de
débito
Preench
er nota
de
débito

Nota de débito Nota de débito
em branco preenchida
Nota de débito
digitada
Preencher
nota de
débito
Preencher
nota de
débito
Digitar
nota de
débito
Digitar
nota de
débito

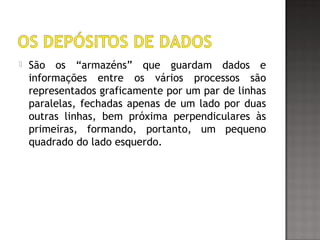

 São os “armazéns” que guardam dados e
informações entre os vários processos são
representados graficamente por um par de linhas
paralelas, fechadas apenas de um lado por duas
outras linhas, bem próxima perpendiculares às
primeiras, formando, portanto, um pequeno
quadrado do lado esquerdo.

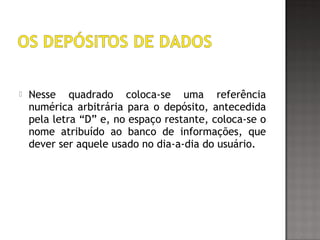

 Nesse quadrado coloca-se uma referência
numérica arbitrária para o depósito, antecedida
pela letra “D” e, no espaço restante, coloca-se o
nome atribuído ao banco de informações, que
dever ser aquele usado no dia-a-dia do usuário.

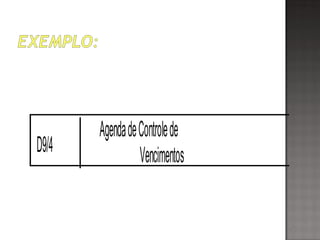

D9/4
AgendadeControlede
Vencimentos

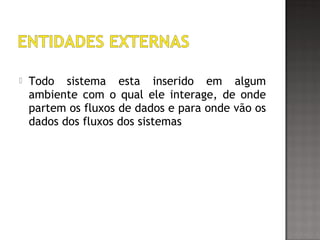

 Todo sistema esta inserido em algum
ambiente com o qual ele interage, de onde
partem os fluxos de dados e para onde vão os
dados dos fluxos dos sistemas

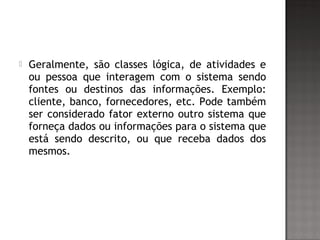

 Geralmente, são classes lógica, de atividades e
ou pessoa que interagem com o sistema sendo
fontes ou destinos das informações. Exemplo:
cliente, banco, fornecedores, etc. Pode também
ser considerado fator externo outro sistema que
forneça dados ou informações para o sistema que
está sendo descrito, ou que receba dados dos
mesmos.

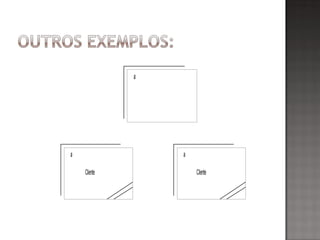

em branco preenchida Nota de débito
preenchida
Nota de débito
preenchida
Nota de débito
digitada
Preenche
r nota de
débito
Preenche
r nota de
débito
Digitar
nota de
débito
Digitar
nota de
débito
Departamento
de Cobrança
Departamento
de Cobrança
Sistema de
cobrança
Sistema de
cobrança

em branco digitada
Obter
nota de
Débito
digitada
Obter
nota de
Débito
digitada
Departamento
de Cobrança
Departamento
de Cobrança Sistema de
Cobrança
Sistema de
Cobrança

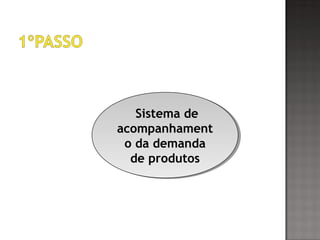

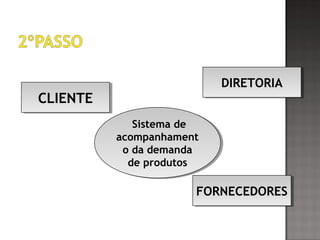

Sistema de
acompanhament
o da demanda
de produtos
Sistema de
acompanhament
o da demanda
de produtos

Sistema de
acompanhament
o da demanda
de produtos
Sistema de
acompanhament
o da demanda
de produtos
CLIENTECLIENTE
DIRETORIADIRETORIA
FORNECEDORESFORNECEDORES

Lista de demanda

Lista
de compras
Lista de
produtos
pedido de cadastramento
de fornecedores

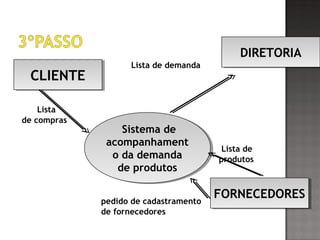

Sistema de
acompanhament
o da demanda
de produtos
Sistema de
acompanhament
o da demanda
de produtos
CLIENTECLIENTE
DIRETORIADIRETORIA
FORNECEDORESFORNECEDORES

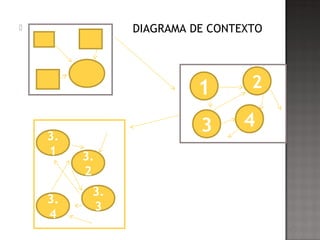

 DIAGRAMA DE CONTEXTO
FIGURA 0
1
4
2
33.
1
3.
3
3.
2
3.
4

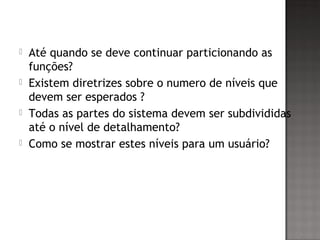

 Até quando se deve continuar particionando as
funções?
 Existem diretrizes sobre o numero de níveis que
devem ser esperados ?
 Todas as partes do sistema devem ser subdivididas
até o nível de detalhamento?
 Como se mostrar estes níveis para um usuário?

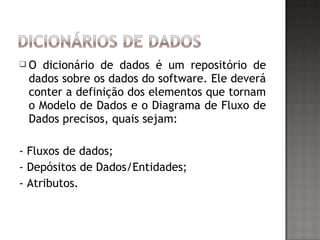

 O dicionário de dados é um repositório de
dados sobre os dados do software. Ele deverá
conter a definição dos elementos que tornam
o Modelo de Dados e o Diagrama de Fluxo de
Dados precisos, quais sejam:
- Fluxos de dados;
- Depósitos de Dados/Entidades;
- Atributos.

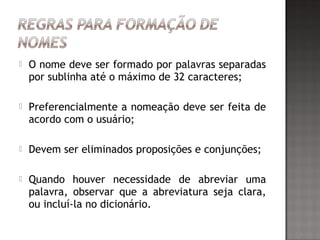

 O nome deve ser formado por palavras separadas
por sublinha até o máximo de 32 caracteres;
 Preferencialmente a nomeação deve ser feita de
acordo com o usuário;
 Devem ser eliminados proposições e conjunções;
 Quando houver necessidade de abreviar uma
palavra, observar que a abreviatura seja clara,
ou incluí-la no dicionário.

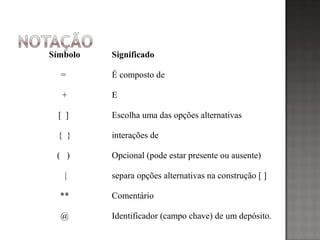

Símbolo Significado
= É composto de
+ E
[ ] Escolha uma das opções alternativas
{ } interações de
( ) Opcional (pode estar presente ou ausente)
| separa opções alternativas na construção [ ]
** Comentário
@ Identificador (campo chave) de um depósito.

Modelo de Dados: Representação gráfica das
entidades e relacionamentos.
* Modelo Conceitual: Representa a visão dos dados
sob o ponto de vista da organização.
* Modelo Lógico: Representa a visão dos dados sob o
ponto de vista particular de um software.
* Modelo Físico: Representa a organização física da
base de dados.

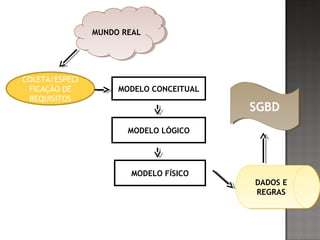

MUNDO REALMUNDO REAL
COLETA/ESPECI
FICAÇÃO DE
REQUISITOS
MODELO CONCEITUAL
MODELO FÍSICO
MODELO LÓGICO
DADOS E
REGRAS
DADOS E
REGRAS
SGBDSGBD

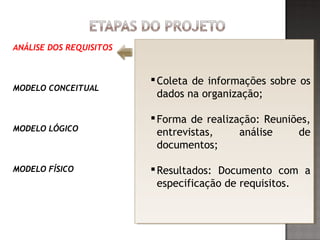

ANÁLISE DOS REQUISITOS
MODELO CONCEITUAL
MODELO LÓGICO
MODELO FÍSICO
Coleta de informações sobre os
dados na organização;
Forma de realização: Reuniões,
entrevistas, análise de
documentos;
Resultados: Documento com a
especificação de requisitos.
Coleta de informações sobre os
dados na organização;
Forma de realização: Reuniões,
entrevistas, análise de
documentos;
Resultados: Documento com a
especificação de requisitos.

 Expectativas dos usuários : Detalhamento máximo
 Aplicações existentes e as pretendidas
 Atividades que se referem a fase:
 Identificação de grupos e usuário e áreas de aplicação;
 Inspeção de documentação existente;
 Tipos e frequências das transações;
 Coleta, análise, modelagem, especificação;

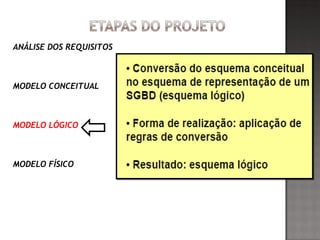

ANÁLISE DOS REQUISITOS
MODELO CONCEITUAL
MODELO LÓGICO
MODELO FÍSICO

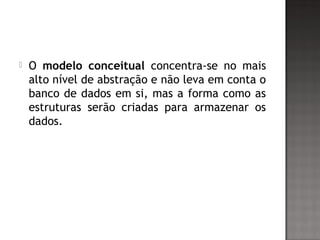

 O modelo conceitual concentra-se no mais
alto nível de abstração e não leva em conta o
banco de dados em si, mas a forma como as
estruturas serão criadas para armazenar os
dados.

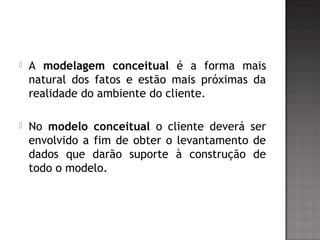

 A modelagem conceitual é a forma mais
natural dos fatos e estão mais próximas da
realidade do ambiente do cliente.
 No modelo conceitual o cliente deverá ser
envolvido a fim de obter o levantamento de
dados que darão suporte à construção de
todo o modelo.

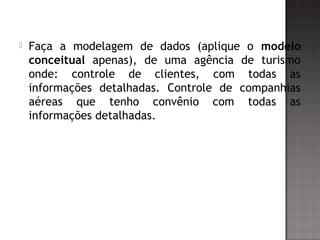

 Faça a modelagem de dados (aplique o modelo
conceitual apenas), de uma agência de turismo
onde: controle de clientes, com todas as
informações detalhadas. Controle de companhias
aéreas que tenho convênio com todas as
informações detalhadas.

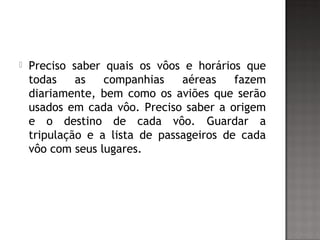

 Preciso saber quais os vôos e horários que
todas as companhias aéreas fazem
diariamente, bem como os aviões que serão
usados em cada vôo. Preciso saber a origem
e o destino de cada vôo. Guardar a
tripulação e a lista de passageiros de cada
vôo com seus lugares.

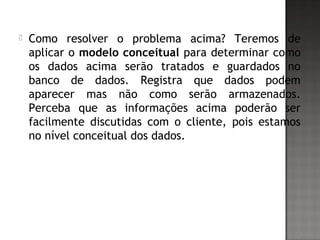

 Como resolver o problema acima? Teremos de
aplicar o modelo conceitual para determinar como
os dados acima serão tratados e guardados no
banco de dados. Registra que dados podem
aparecer mas não como serão armazenados.
Perceba que as informações acima poderão ser
facilmente discutidas com o cliente, pois estamos
no nível conceitual dos dados.

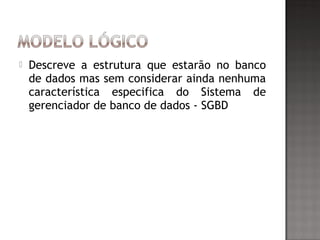

 Descreve a estrutura que estarão no banco
de dados mas sem considerar ainda nenhuma
característica especifica do Sistema de
gerenciador de banco de dados - SGBD

 No modelo físico fazemos a modelagem física
do modelo de banco de dados. Leva-se em
conta as limitações impostas pelo SGBD
escolhido e deve ser criado sempre com base
nos exemplos de modelagem de dados
produzidos no item anterior, modelo lógico.

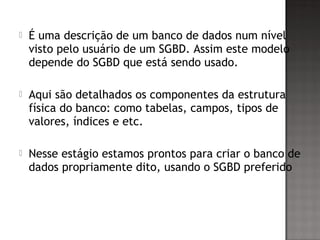

 É uma descrição de um banco de dados num nível
visto pelo usuário de um SGBD. Assim este modelo
depende do SGBD que está sendo usado.
 Aqui são detalhados os componentes da estrutura
física do banco: como tabelas, campos, tipos de
valores, índices e etc.
 Nesse estágio estamos prontos para criar o banco de
dados propriamente dito, usando o SGBD preferido

O que é Modelo de Dados?
Também conhecido como Diagrama E-R (Entidade
-Relacionamento). É uma forma de representação
gráfica do conhecimento que se tem sobre o ambiente
(realidade) qualquer. Mostra uma visão estática das
informações (entidades) de interesse e dos vínculos
(relacionamentos) existentes entre elas.

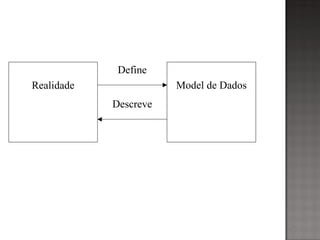

Model de DadosRealidade
Descreve
Define

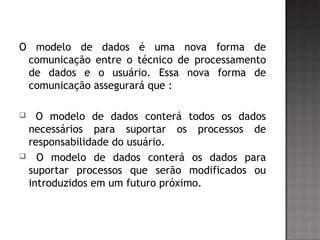

O modelo de dados é uma nova forma de
comunicação entre o técnico de processamento
de dados e o usuário. Essa nova forma de
comunicação assegurará que :
 O modelo de dados conterá todos os dados
necessários para suportar os processos de
responsabilidade do usuário.
 O modelo de dados conterá os dados para
suportar processos que serão modificados ou
introduzidos em um futuro próximo.

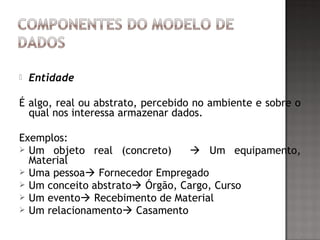

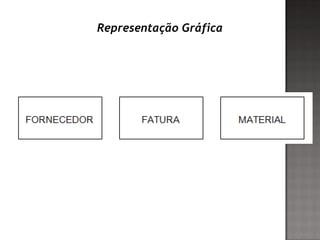

 Entidade
É algo, real ou abstrato, percebido no ambiente e sobre o
qual nos interessa armazenar dados.
Exemplos:
 Um objeto real (concreto)  Um equipamento,
Material
 Uma pessoa Fornecedor Empregado
 Um conceito abstrato Órgão, Cargo, Curso
 Um evento Recebimento de Material
 Um relacionamento Casamento

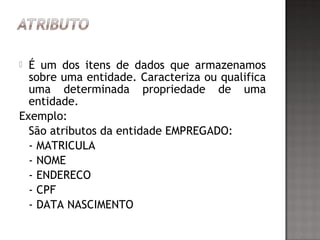

 É um dos itens de dados que armazenamos
sobre uma entidade. Caracteriza ou qualifica
uma determinada propriedade de uma
entidade.
Exemplo:
São atributos da entidade EMPREGADO:
- MATRICULA
- NOME
- ENDERECO
- CPF
- DATA NASCIMENTO

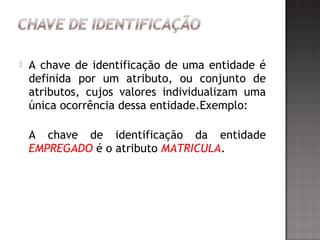

 A chave de identificação de uma entidade é
definida por um atributo, ou conjunto de
atributos, cujos valores individualizam uma
única ocorrência dessa entidade.Exemplo:
A chave de identificação da entidade
EMPREGADO é o atributo MATRICULA.

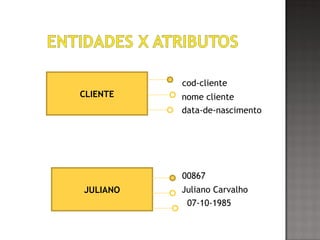

cod-cliente
nome cliente
data-de-nascimento
00867
Juliano Carvalho
07-10-1985
CLIENTE
JULIANO

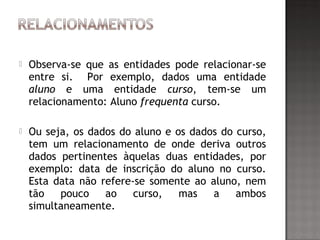

 Observa-se que as entidades pode relacionar-se
entre si. Por exemplo, dados uma entidade
aluno e uma entidade curso, tem-se um
relacionamento: Aluno frequenta curso.
 Ou seja, os dados do aluno e os dados do curso,
tem um relacionamento de onde deriva outros
dados pertinentes àquelas duas entidades, por
exemplo: data de inscrição do aluno no curso.
Esta data não refere-se somente ao aluno, nem
tão pouco ao curso, mas a ambos
simultaneamente.

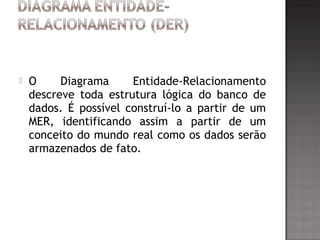

 O Diagrama Entidade-Relacionamento
descreve toda estrutura lógica do banco de
dados. É possível construí-lo a partir de um
MER, identificando assim a partir de um
conceito do mundo real como os dados serão
armazenados de fato.

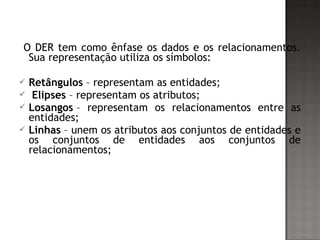

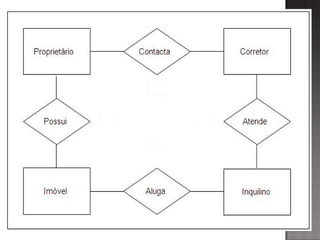

O DER tem como ênfase os dados e os relacionamentos.
Sua representação utiliza os símbolos:
 Retângulos – representam as entidades;
 Elipses – representam os atributos;
 Losangos – representam os relacionamentos entre as
entidades;
 Linhas – unem os atributos aos conjuntos de entidades e
os conjuntos de entidades aos conjuntos de
relacionamentos;

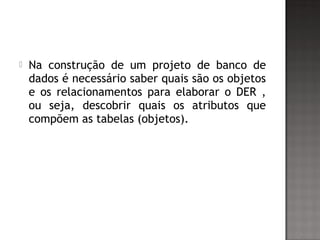

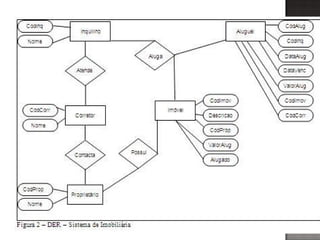

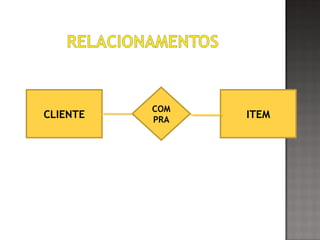

 Na construção de um projeto de banco de
dados é necessário saber quais são os objetos
e os relacionamentos para elaborar o DER ,
ou seja, descobrir quais os atributos que
compõem as tabelas (objetos).

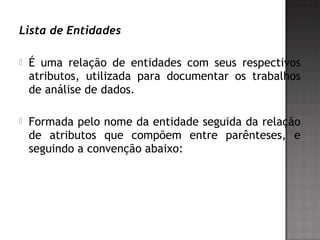

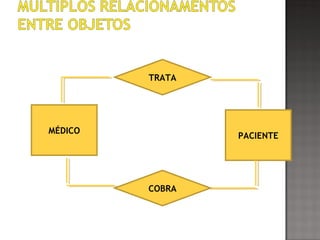

Lista de Entidades
 É uma relação de entidades com seus respectivos
atributos, utilizada para documentar os trabalhos
de análise de dados.
 Formada pelo nome da entidade seguida da relação
de atributos que compõem entre parênteses, e
seguindo a convenção abaixo:

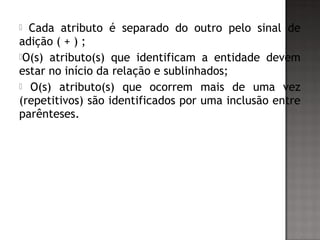

 Cada atributo é separado do outro pelo sinal de
adição ( + ) ;
O(s) atributo(s) que identificam a entidade devem
estar no início da relação e sublinhados;
 O(s) atributo(s) que ocorrem mais de uma vez
(repetitivos) são identificados por uma inclusão entre
parênteses.

 Exemplo:
FATURA(NUMERO_FATURA + CODIGO_FATURA
+
(NUMERO_ITEM_FATURA + CODIGO_MATERIAL
+
QUANTIDADE_MATERIAL + PRECO_UNITARIO +
PRECO_ITEM_FATURA) +
PRECO_TOTAL_FATURA).
Obs.: Podem haver múltiplos níveis de
repetição.

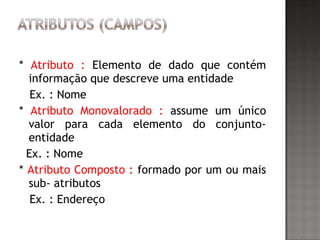

* Atributo : Elemento de dado que contém
informação que descreve uma entidade
Ex. : Nome
* Atributo Monovalorado : assume um único
valor para cada elemento do conjunto-
entidade
Ex. : Nome
* Atributo Composto : formado por um ou mais
sub- atributos
Ex. : Endereço

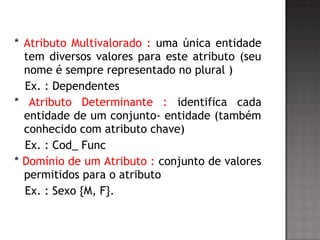

* Atributo Multivalorado : uma única entidade
tem diversos valores para este atributo (seu
nome é sempre representado no plural )
Ex. : Dependentes
* Atributo Determinante : identifica cada
entidade de um conjunto- entidade (também
conhecido com atributo chave)
Ex. : Cod_ Func
* Domínio de um Atributo : conjunto de valores
permitidos para o atributo
Ex. : Sexo {M, F}.

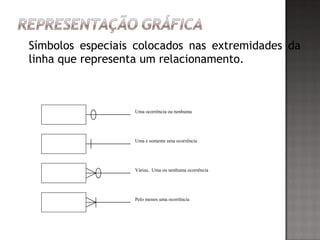

Símbolos especiais colocados nas extremidades da
linha que representa um relacionamento.
Uma ocorrência ou nenhuma
Uma e somente uma ocorrência
Várias, Uma ou nenhuma ocorrência
Pelo menos uma ocorrência

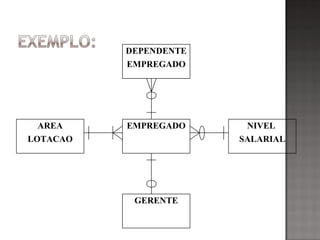

DEPENDENTE
EMPREGADO
AREA
LOTACAO
NIVEL
SALARIAL
EMPREGADO
GERENTE

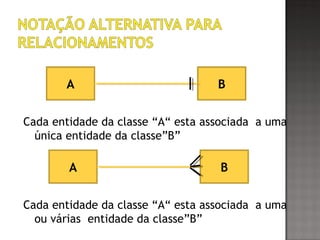

Cada entidade da classe “A“ esta associada a uma
única entidade da classe”B”
Cada entidade da classe “A“ esta associada a uma
ou várias entidade da classe”B”
A B
A B

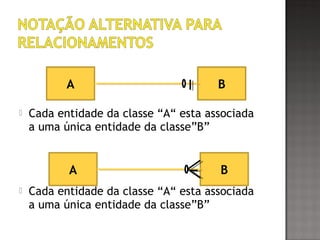

 Cada entidade da classe “A“ esta associada
a uma única entidade da classe”B”
 Cada entidade da classe “A“ esta associada
a uma única entidade da classe”B”
A B
A B

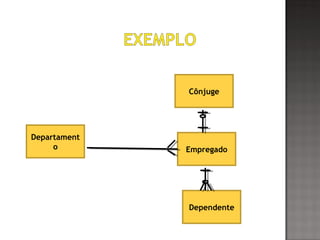

Departament
o
Dependente
Empregado
Cônjuge

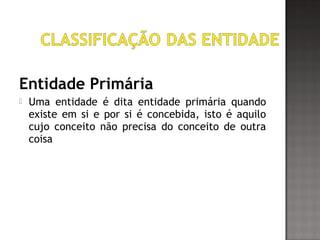

Entidade Primária
 Uma entidade é dita entidade primária quando
existe em si e por si é concebida, isto é aquilo
cujo conceito não precisa do conceito de outra
coisa

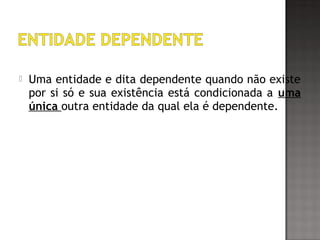

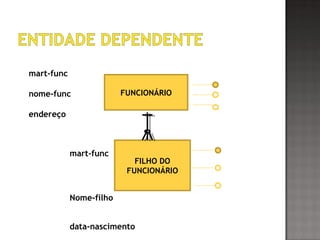

 Uma entidade e dita dependente quando não existe
por si só e sua existência está condicionada a uma
única outra entidade da qual ela é dependente.

mart-func
nome-func
endereço
mart-func
Nome-filho
data-nascimento
FILHO DO
FUNCIONÁRIO
FUNCIONÁRIO

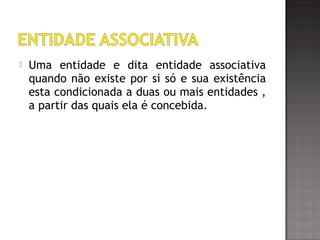

 Uma entidade e dita entidade associativa
quando não existe por si só e sua existência
esta condicionada a duas ou mais entidades ,
a partir das quais ela é concebida.

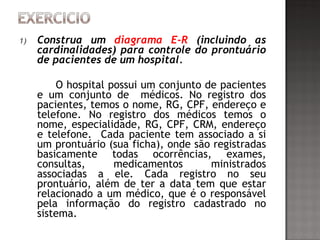

1) Construa um diagrama E-R (incluindo as
cardinalidades) para controle do prontuário
de pacientes de um hospital.
O hospital possui um conjunto de pacientes
e um conjunto de médicos. No registro dos
pacientes, temos o nome, RG, CPF, endereço e
telefone. No registro dos médicos temos o
nome, especialidade, RG, CPF, CRM, endereço
e telefone. Cada paciente tem associado a si
um prontuário (sua ficha), onde são registradas
basicamente todas ocorrências, exames,
consultas, medicamentos ministrados
associadas a ele. Cada registro no seu
prontuário, além de ter a data tem que estar
relacionado a um médico, que é o responsável
pela informação do registro cadastrado no
sistema.

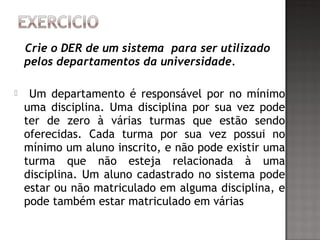

Crie o DER de um sistema para ser utilizado
pelos departamentos da universidade.
 Um departamento é responsável por no mínimo
uma disciplina. Uma disciplina por sua vez pode
ter de zero à várias turmas que estão sendo
oferecidas. Cada turma por sua vez possui no
mínimo um aluno inscrito, e não pode existir uma
turma que não esteja relacionada à uma
disciplina. Um aluno cadastrado no sistema pode
estar ou não matriculado em alguma disciplina, e
pode também estar matriculado em várias

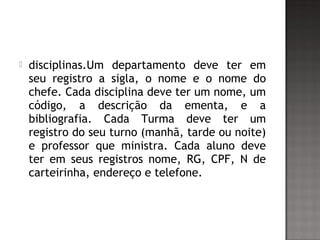

 disciplinas.Um departamento deve ter em
seu registro a sigla, o nome e o nome do
chefe. Cada disciplina deve ter um nome, um
código, a descrição da ementa, e a
bibliografia. Cada Turma deve ter um
registro do seu turno (manhã, tarde ou noite)
e professor que ministra. Cada aluno deve
ter em seus registros nome, RG, CPF, N de
carteirinha, endereço e telefone.

Aula modelagem de dados

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Aula modelagem de dados

Mais de Gabriel Moura

Último

Aula modelagem de dados
