O documento descreve os conceitos-chave de um diagrama de fluxo de dados (DFD): 1) Um DFD mostra as funções de um sistema e fluxos de dados entre elas, além de depósitos de dados e entidades externas; 2) Uma função é representada por uma caixa que recebe dados de entrada e produz saídas, sem detalhar seu funcionamento interno; 3) Fluxos de dados representam a movimentação de informações entre funções, e depósitos de dados armazenam conjuntos de informações.

1. MODELAGEM FUNCIONAL DIAGRAMA DE FLUXO DE DADOS Profª. M.Sc. Caroline Raquel Rodrigues Análise de Sistemas Computacionais FANAP

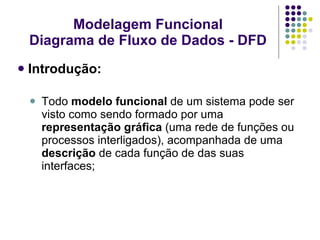

2. Modelagem Funcional Diagrama de Fluxo de Dados - DFD Introdução: Todo modelo funcional de um sistema pode ser visto como sendo formado por uma representação gráfica (uma rede de funções ou processos interligados), acompanhada de uma descrição de cada função de das suas interfaces;

3. Introdução: Um diagrama de fluxo de dados ( DFD ) é uma forma gráfica de mostrar a interdependência das funções que compõem um sistema, apresentando fluxos de dados entre elas. Mostra arquivos lógicos de dados (denominados depósitos de dados ) e as entidades externas (denominação dada tanto à origem dos fluxos de dados que chegam ao sistema, como ao destino dos fluxos que dele partem). Modelagem Funcional Diagrama de Fluxo de Dados - DFD

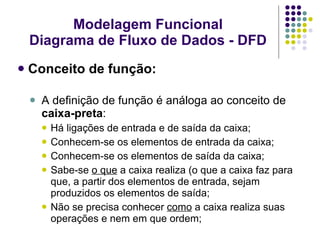

4. Conceito de função: A definição de função é análoga ao conceito de caixa-preta : Há ligações de entrada e de saída da caixa; Conhecem-se os elementos de entrada da caixa; Conhecem-se os elementos de saída da caixa; Sabe-se o que a caixa realiza (o que a caixa faz para que, a partir dos elementos de entrada, sejam produzidos os elementos de saída; Não se precisa conhecer como a caixa realiza suas operações e nem em que ordem; Modelagem Funcional Diagrama de Fluxo de Dados - DFD

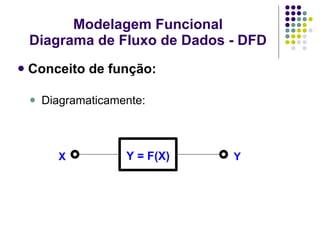

5. Conceito de função: Diagramaticamente: Modelagem Funcional Diagrama de Fluxo de Dados - DFD Y = F(X)‏ X Y

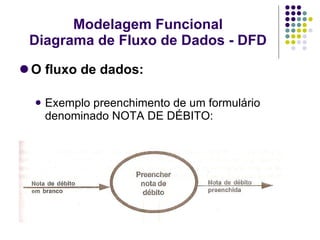

6. O fluxo de dados: Exemplo preenchimento de um formulário denominado NOTA DE DÉBITO: Modelagem Funcional Diagrama de Fluxo de Dados - DFD

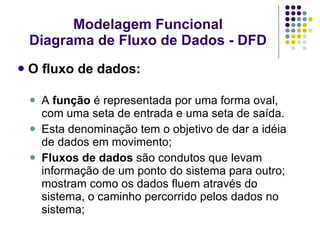

7. O fluxo de dados: A função é representada por uma forma oval, com uma seta de entrada e uma seta de saída. Esta denominação tem o objetivo de dar a idéia de dados em movimento; Fluxos de dados são condutos que levam informação de um ponto do sistema para outro; mostram como os dados fluem através do sistema, o caminho percorrido pelos dados no sistema; Modelagem Funcional Diagrama de Fluxo de Dados - DFD

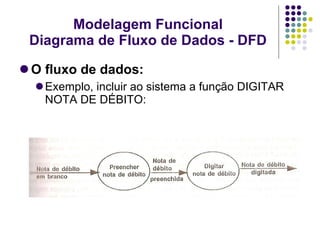

8. O fluxo de dados: Exemplo, incluir ao sistema a função DIGITAR NOTA DE DÉBITO: Modelagem Funcional Diagrama de Fluxo de Dados - DFD

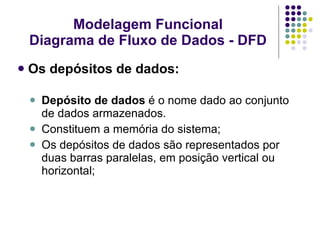

9. Os depósitos de dados: Depósito de dados é o nome dado ao conjunto de dados armazenados. Constituem a memória do sistema; Os depósitos de dados são representados por duas barras paralelas, em posição vertical ou horizontal; Modelagem Funcional Diagrama de Fluxo de Dados - DFD

10. Os depósitos de dados: Modelagem Funcional Diagrama de Fluxo de Dados - DFD

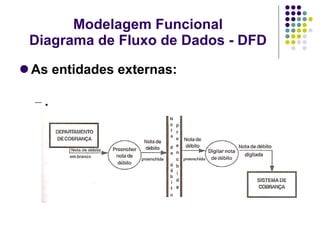

11. As entidades externas: . Modelagem Funcional Diagrama de Fluxo de Dados - DFD

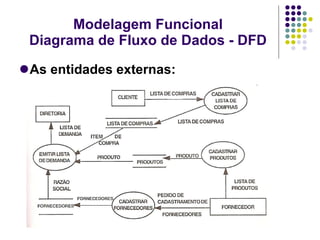

12. As entidades externas: Modelagem Funcional Diagrama de Fluxo de Dados - DFD
