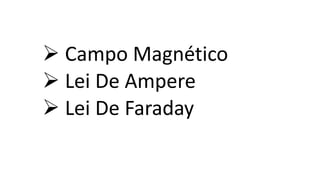

2.  Campo Magnético
 Lei De Ampere
 Lei De Faraday

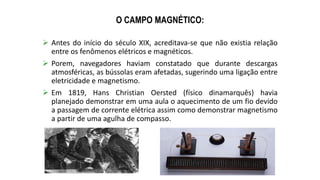

3. O CAMPO MAGNÉTICO:
 Antes do início do século XIX, acreditava-se que não existia relação
entre os fenômenos elétricos e magnéticos.
 Porem, navegadores haviam constatado que durante descargas
atmosféricas, as bússolas eram afetadas, sugerindo uma ligação entre
eletricidade e magnetismo.
 Em 1819, Hans Christian Oersted (físico dinamarquês) havia
planejado demonstrar em uma aula o aquecimento de um fio devido
a passagem de corrente elétrica assim como demonstrar magnetismo
a partir de uma agulha de compasso.

4. Contudo, com surpresa, ele observou que a agulha da bússola se
movia ao aproximar esta do fio percorrido pela corrente, até se
posicionar num plano perpendicular ao fio.
Quando a corrente era invertida, a agulha girava 180º, continuando a
se manter nesse plano. Esta foi a primeira demonstração de que havia
uma relação entre eletricidade e magnetismo.

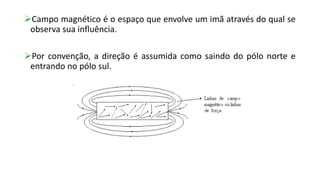

5. Campo magnético é o espaço que envolve um imã através do qual se
observa sua influência.
Por convenção, a direção é assumida como saindo do pólo norte e
entrando no pólo sul.

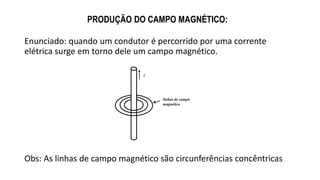

6. PRODUÇÃO DO CAMPO MAGNÉTICO:
Enunciado: quando um condutor é percorrido por uma corrente
elétrica surge em torno dele um campo magnético.
Obs: As linhas de campo magnético são circunferências concêntricas
i
linhas de campo
magnético

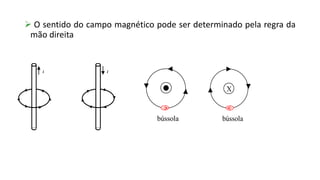

7.  O sentido do campo magnético pode ser determinado pela regra da
mão direita
i i
bússola
X
bússola

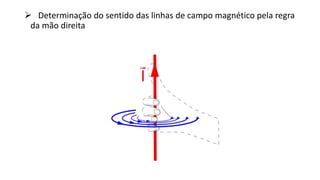

8.  Determinação do sentido das linhas de campo magnético pela regra
da mão direita

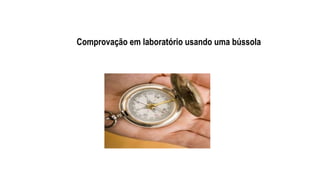

9. Comprovação em laboratório usando uma bússola

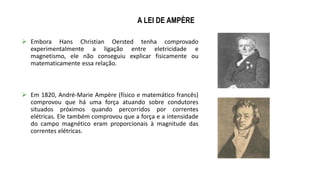

10. A LEI DE AMPÈRE
 Embora Hans Christian Oersted tenha comprovado
experimentalmente a ligação entre eletricidade e
magnetismo, ele não conseguiu explicar fisicamente ou
matematicamente essa relação.
 Em 1820, André-Marie Ampère (físico e matemático francês)
comprovou que há uma força atuando sobre condutores
situados próximos quando percorridos por correntes
elétricas. Ele também comprovou que a força e a intensidade
do campo magnético eram proporcionais à magnitude das
correntes elétricas.

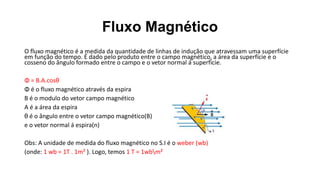

11. Fluxo Magnético
O fluxo magnético é a medida da quantidade de linhas de indução que atravessam uma superfície
em função do tempo. É dado pelo produto entre o campo magnético, a área da superfície e o
cosseno do ângulo formado entre o campo e o vetor normal á superfície.
Φ = B.A.cosθ
Φ é o fluxo magnético através da espira
B é o modulo do vetor campo magnético
A é a área da espira
θ é o ângulo entre o vetor campo magnético(B)
e o vetor normal á espira(n)
Obs: A unidade de medida do fluxo magnético no S.I é o weber (wb)
(onde: 1 wb = 1T . 1m² ). Logo, temos 1 T = 1wbm²

12. Fluxo magnético: caso particular (θ=90)
Neste caso, temos:
Φ = B . A . Cos 90 e, como cos90 =0, então o fluxo é nulo.
Observe na figura abaixo que nenhuma linha de indução magnética
atravessa a superfície.
Φ = 0, ou seja é nulo

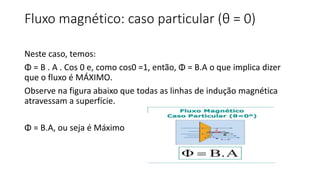

13. Fluxo magnético: caso particular (θ = 0)
Neste caso, temos:
Φ = B . A . Cos 0 e, como cos0 =1, então, Φ = B.A o que implica dizer
que o fluxo é MÁXIMO.
Observe na figura abaixo que todas as linhas de indução magnética
atravessam a superfície.
Φ = B.A, ou seja é Máximo

14. Michael Faraday (1791 - 1867)
Foi um Químico e Físico
Inglês conhecido pelas
Suas experiências pioneiras
no campo da eletricidade
e do Magnetismo.

15. Breve Historico
Faraday, baseando-se nos
Trabalhos de oersted e
Ampére, o qual analisava que
Correntes elétricas em
Circuitos produziam campos
Magnéticos, começou a
investigar o efeito inverso do
Fenomeno por eles estudados.

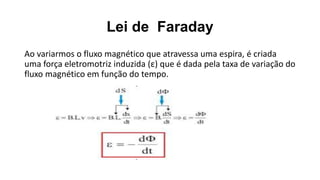

16. Lei de Faraday
Ao variarmos o fluxo magnético que atravessa uma espira, é criada
uma força eletromotriz induzida (ε) que é dada pela taxa de variação do
fluxo magnético em função do tempo.

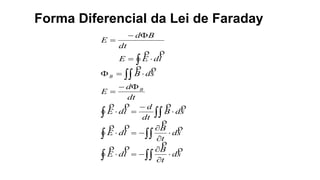

17. Forma Diferencial da Lei de Faraday
sd
t
B
ldE
sd
t
B
ldE
sdB
dt
d
ldE
dt
d
E
sdB
ldEE
dt
Bd
E
B
B


























 
 




18. Teorema de Stokes
 
 
t
B
E
sd
t
B
sdE
ldEsdE















