1. Me. Betine Rost

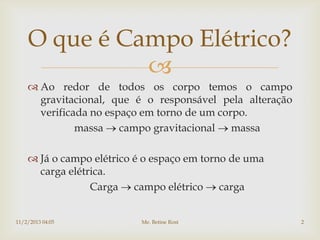

2. O que é Campo Elétrico?

 Ao redor de todos os corpo temos o campo
gravitacional, que é o responsável pela alteração
verificada no espaço em torno de um corpo.
massa campo gravitacional massa
 Já o campo elétrico é o espaço em torno de uma
carga elétrica.
Carga campo elétrico carga
11/2/2013 04:05 Me. Betine Rost 2

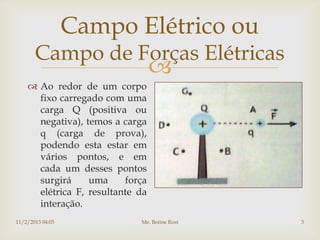

3. Campo Elétrico ou
Campo de Forças Elétricas

 Ao redor de um corpo
fixo carregado com uma
carga Q (positiva ou
negativa), temos a carga
q (carga de prova),
podendo esta estar em
vários pontos, e em
cada um desses pontos
surgirá uma força
elétrica F, resultante da
interação.
11/2/2013 04:05 Me. Betine Rost 3

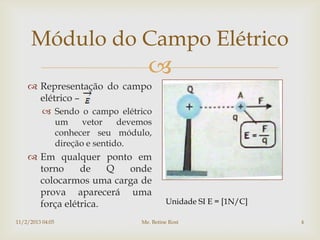

4. Módulo do Campo Elétrico

 Representação do campo
elétrico –
 Sendo o campo elétrico
um vetor devemos
conhecer seu módulo,
direção e sentido.
 Em qualquer ponto em
torno de Q onde
colocarmos uma carga de
prova aparecerá uma
força elétrica. Unidade SI E = [1N/C]
11/2/2013 04:05 Me. Betine Rost 4

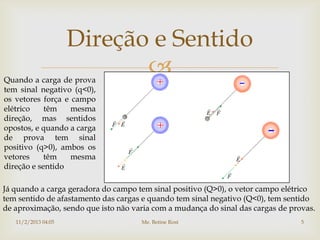

5. Direção e Sentido
Quando a carga de prova

tem sinal negativo (q<0),
os vetores força e campo
elétrico têm mesma
direção, mas sentidos
opostos, e quando a carga
de prova tem sinal
positivo (q>0), ambos os
vetores têm mesma
direção e sentido
Já quando a carga geradora do campo tem sinal positivo (Q>0), o vetor campo elétrico
tem sentido de afastamento das cargas e quando tem sinal negativo (Q<0), tem sentido
de aproximação, sendo que isto não varia com a mudança do sinal das cargas de provas.
11/2/2013 04:05 Me. Betine Rost 5

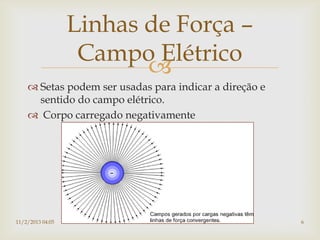

6. Linhas de Força –
Campo Elétrico

 Setas podem ser usadas para indicar a direção e
sentido do campo elétrico.
 Corpo carregado negativamente
11/2/2013 04:05 Me. Betine Rost 6

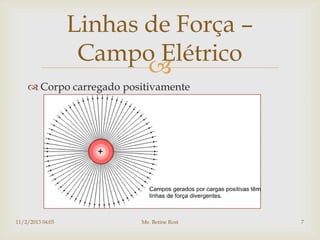

7. Linhas de Força –
Campo Elétrico

 Corpo carregado positivamente
11/2/2013 04:05 Me. Betine Rost 7

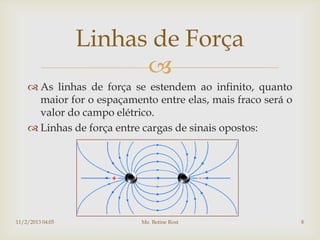

8. Linhas de Força

 As linhas de força se estendem ao infinito, quanto
maior for o espaçamento entre elas, mais fraco será o
valor do campo elétrico.
 Linhas de força entre cargas de sinais opostos:
11/2/2013 04:05 Me. Betine Rost 8

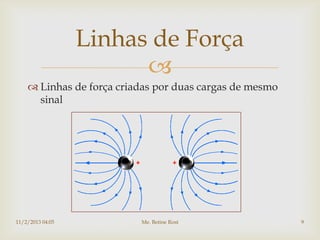

9. Linhas de Força

 Linhas de força criadas por duas cargas de mesmo
sinal
11/2/2013 04:05 Me. Betine Rost 9

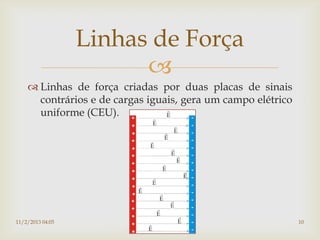

10. Linhas de Força

 Linhas de força criadas por duas placas de sinais
contrários e de cargas iguais, gera um campo elétrico
uniforme (CEU).
11/2/2013 04:05 Me. Betine Rost 10

11. Exemplo 1

 O campo gravitacional g,criado num ponto nas
proximidades de um planeta, é definido como a
razão entre a força gravitacional Fq e a massa m de
um corpo colocado nesse ponto (também chamada
de massa de prova)
g = (Fq/m)
Essa definição é análoga àquela dada para um campo
elétrico criado por uma carga. Utilizando essa
informação, resolva a seguinte questão:
11/2/2013 04:05 Me. Betine Rost 11

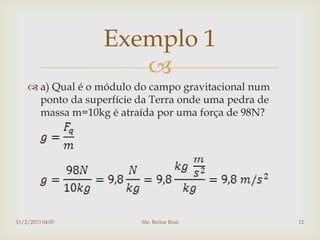

12. Exemplo 1

 a) Qual é o módulo do campo gravitacional num
ponto da superfície da Terra onde uma pedra de
massa m=10kg é atraída por uma força de 98N?
11/2/2013 04:05 Me. Betine Rost 12

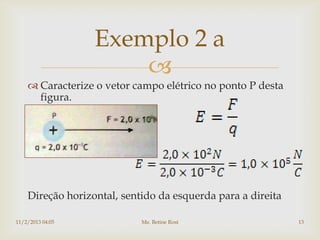

13. Exemplo 2 a

 Caracterize o vetor campo elétrico no ponto P desta
figura.
Direção horizontal, sentido da esquerda para a direita
11/2/2013 04:05 Me. Betine Rost 13

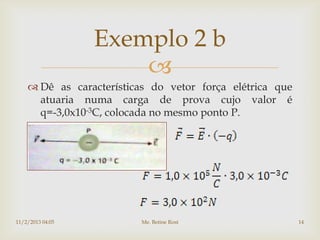

14. Exemplo 2 b

 Dê as características do vetor força elétrica que
atuaria numa carga de prova cujo valor é
q=-3,0x10-3C, colocada no mesmo ponto P.
11/2/2013 04:05 Me. Betine Rost 14

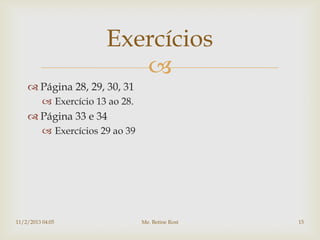

15. Exercícios

 Página 28, 29, 30, 31
 Exercício 13 ao 28.
 Página 33 e 34
 Exercícios 29 ao 39
