1. Campo Elétrico Professor Rodrigo Penna

2. Professor Rodrigo Penna - Técnico em Eletrônica, CEFET/MG , 1990. - Graduado em Física, UFMG , 1994. Licenciatura plena. - Pós-Graduado em Ensino de Física, Faculdade de Educação, UFMG , 1999. - Mestre em Ciências e Técnicas Nucleares, Departamento de Engenharia Nuclear, UFMG , 2006. - Doutorando em Ciências e Técnicas Nucleares, Departamento de Engenharia Nuclear, UFMG . Já atuou no Ensino Fundamental, Médio, Pré-Vestibular, Técnico e Superior, nas redes Pública e Privada. Site na Internet: www. fisicanovestibular Link para curriculum no Sistema Lattes: http://lattes.cnpq.br/6150368513460565 EMAILs [email_address] [email_address]

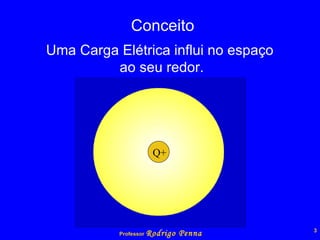

3. Conceito Uma Carga Elétrica influi no espaço ao seu redor. Q+

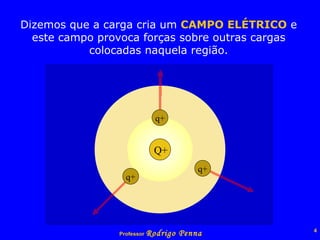

4. Dizemos que a carga cria um CAMPO ELÉTRICO e este campo provoca forças sobre outras cargas colocadas naquela região. Q+ q+ q+ q+

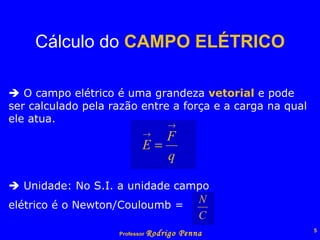

5. Cálculo do CAMPO ELÉTRICO  O campo elétrico é uma grandeza vetorial e pode ser calculado pela razão entre a força e a carga na qual ele atua.  Unidade: No S.I. a unidade campo elétrico é o Newton/Couloumb =

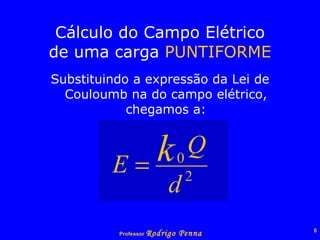

6. Cálculo do Campo Elétrico de uma carga PUNTIFORME Substituindo a expressão da Lei de Couloumb na do campo elétrico, chegamos a:

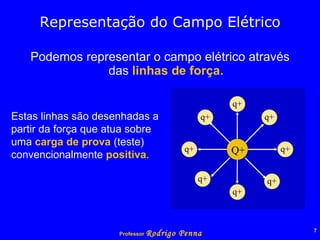

7. Representação do Campo Elétrico Podemos representar o campo elétrico através das linhas de força. Estas linhas são desenhadas a partir da força que atua sobre uma carga de prova (teste) convencionalmente positiva . Q+ q+ q+ q+ q+ q+ q+ q+ q+

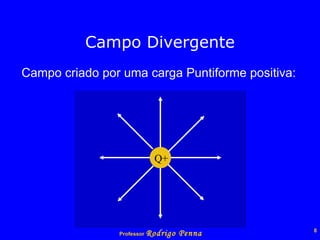

8. Campo Divergente Campo criado por uma carga Puntiforme positiva: Q+

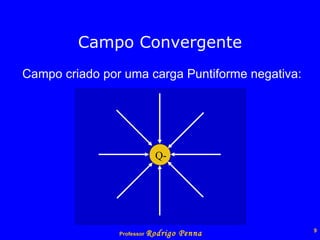

9. Campo criado por uma carga Puntiforme negativa: Campo Convergente Q-

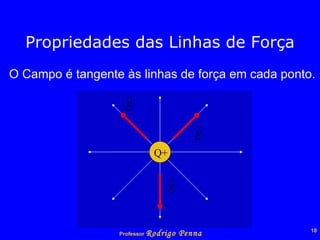

10. Propriedades das Linhas de Força O Campo é tangente às linhas de força em cada ponto. Q+

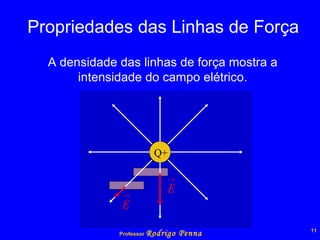

11. Propriedades das Linhas de Força A densidade das linhas de força mostra a intensidade do campo elétrico. Q+

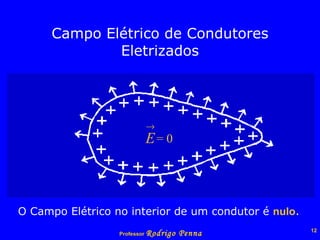

12. Campo Elétrico de Condutores Eletrizados O Campo Elétrico no interior de um condutor é nulo . = 0

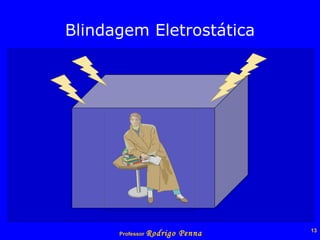

13. Blindagem Eletrostática

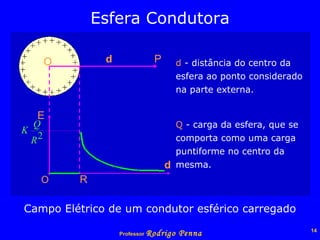

14. Esfera Condutora O d P E d O R d - distância do centro da esfera ao ponto considerado na parte externa. Q - carga da esfera, que se comporta como uma carga puntiforme no centro da mesma. Campo Elétrico de um condutor esférico carregado

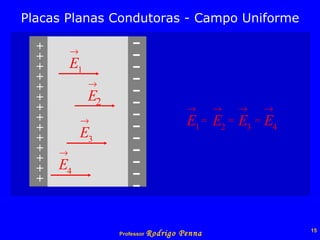

15. Placas Planas Condutoras - Campo Uniforme + + + + + + + + + + + + + + - - - - - - - - - - - - - 1 2 3 4 1 2 3 4 = = =

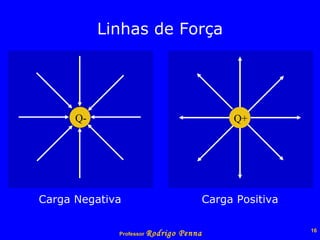

16. Linhas de Força Carga Negativa Carga Positiva Q- Q+

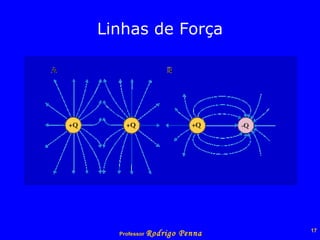

17. Linhas de Força

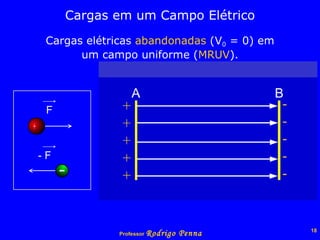

18. Cargas em um Campo Elétrico Cargas elétricas abandonadas (V 0 = 0) em um campo uniforme ( MRUV ). F - F

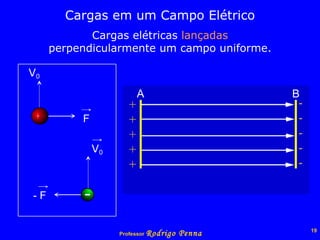

19. Cargas em um Campo Elétrico Cargas elétricas lançadas perpendicularmente um campo uniforme. F V 0 V 0 - F

20. Exemplo: Campo Elétrico de uma carga positiva se movendo no espaço

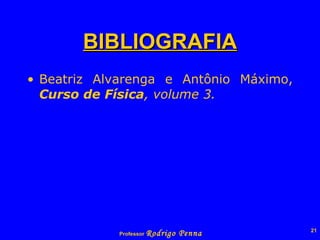

21. BIBLIOGRAFIA Beatriz Alvarenga e Antônio Máximo, Curso de Física , volume 3.
