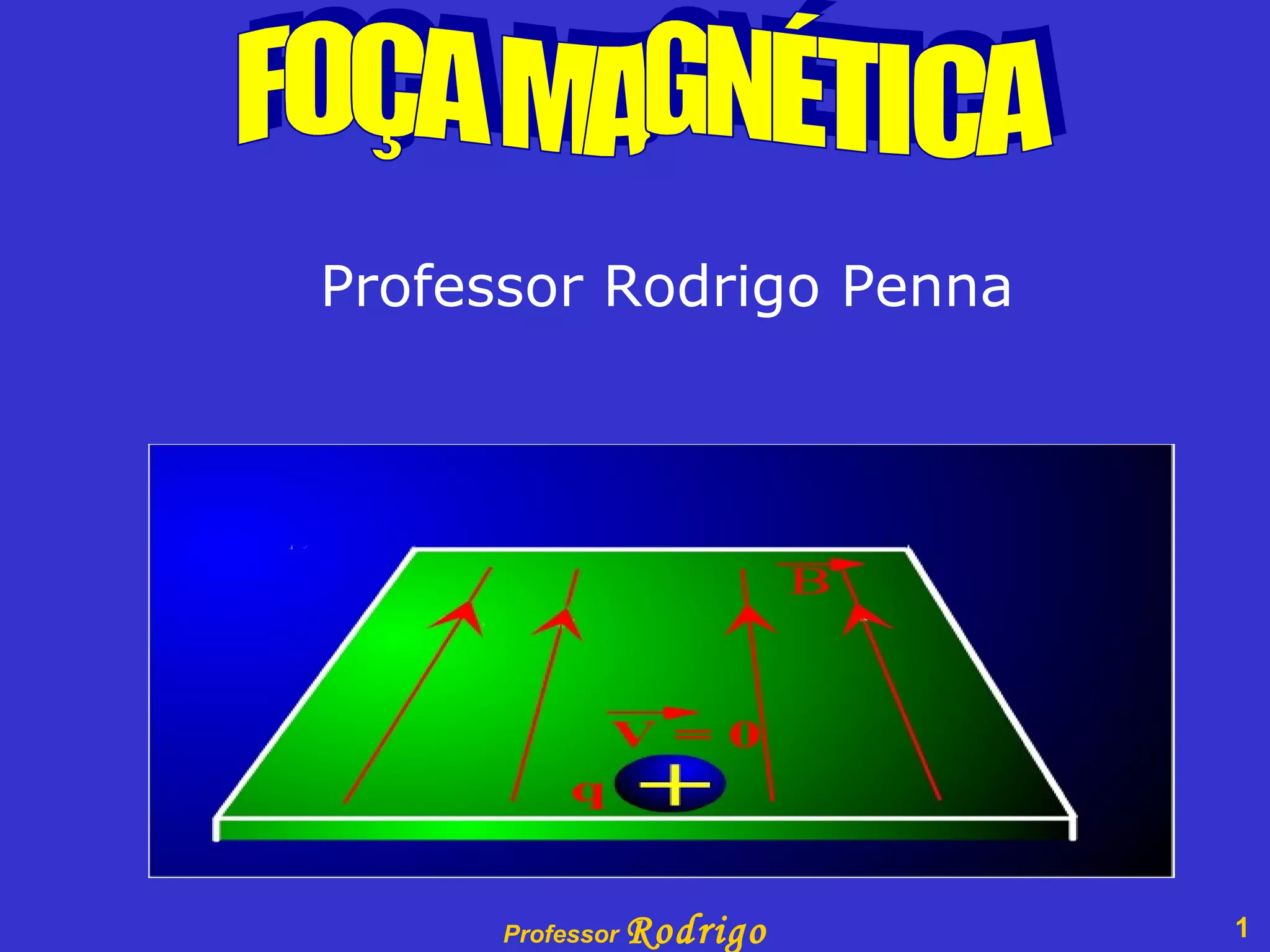

1. Professor Rodrigo Penna FOÇA MAGNÉTICA

2. Professor Rodrigo Penna - Técnico em Eletrônica, CEFET/MG , 1990. - Graduado em Física, UFMG , 1994. Licenciatura plena. - Pós-Graduado em Ensino de Física, Faculdade de Educação, UFMG , 1999. - Mestre em Ciências e Técnicas Nucleares, Departamento de Engenharia Nuclear, UFMG , 2006. - Doutorando em Ciências e Técnicas Nucleares, Departamento de Engenharia Nuclear, UFMG . Já atuou no Ensino Fundamental, Médio, Pré-Vestibular, Técnico e Superior, nas redes Pública e Privada. Site na Internet: www. fisicanovestibular Link para curriculum no Sistema Lattes: http://lattes.cnpq.br/6150368513460565 EMAILs [email_address] [email_address]

3. FORÇA NULA Nenhuma FORÇA MAGNÉTICA agirá sobre uma carga quando ela se encontra: . EM REPOUSO OU SE MOVENDO PARALELAMENTE A UM CAMPO MAGNÉTICO

4. FORÇA MAGNÉTICA Quando e são oblíquos, aparece uma FORÇA MAGNÉTICA atuando sobre a carga em movimento.

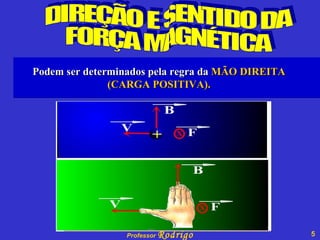

5. DIREÇÃO E SENTIDO DA FORÇA MAGNÉTICA Podem ser determinados pela regra da MÃO DIREITA (CARGA POSITIVA).

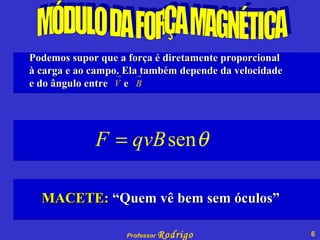

6. MÓDULO DA FORÇA MAGNÉTICA Podemos supor que a força é diretamente proporcional à carga e ao campo. Ela também depende da velocidade e do ângulo entre e MACETE: “Quem vê bem sem óculos”

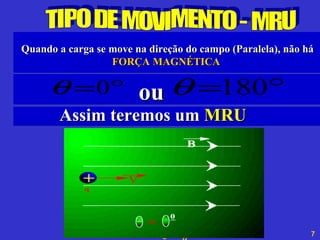

7. TIPO DE MOVIMENTO - MRU Quando a carga se move na direção do campo (Paralela), não há FORÇA MAGNÉTICA ou Assim teremos um MRU

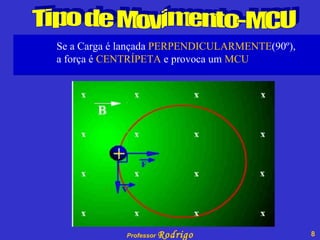

8. Tipo de Movimento-MCU Se a Carga é lançada PERPENDICULARMENTE (90º), a força é CENTRÍPETA e provoca um MCU

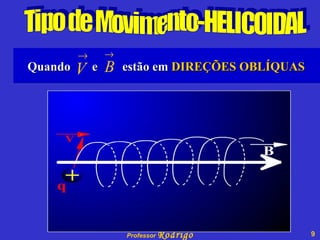

9. Tipo de Movimento-HELICOIDAL Quando e estão em DIREÇÕES OBLÍQUAS

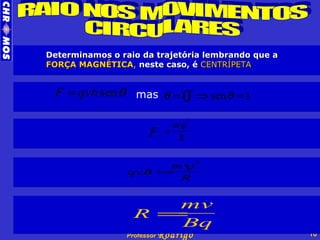

10. RAIO NOS MOVIMENTOS CIRCULARES Determinamos o raio da trajetória lembrando que a FORÇA MAGNÉTICA , neste caso, é CENTRÍPETA mas

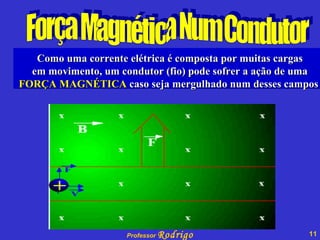

11. Força Magnética Num Condutor Como uma corrente elétrica é composta por muitas cargas em movimento, um condutor (fio) pode sofrer a ação de uma FORÇA MAGNÉTICA caso seja mergulhado num desses campos

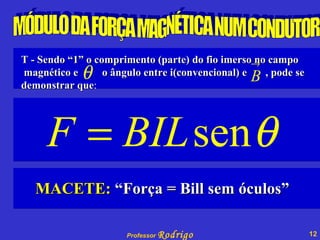

12. MÓDULO DA FORÇA MAGNÉTICA NUM CONDUTOR T - Sendo “1” o comprimento (parte) do fio imerso no campo magnético e o ângulo entre i(convencional) e , pode se demonstrar que : MACETE: “Força = Bill sem óculos”

13. Motor Elétrico (cc) Um MOTOR ELÉTRICO é constituído de um conjunto de espiras (fios enrolados), nas quais circula uma CORRENTE ELÉTRICA ,imersa num CAMPO MAGNÉTICO que provoca forças e estas TORQUES (Giros)

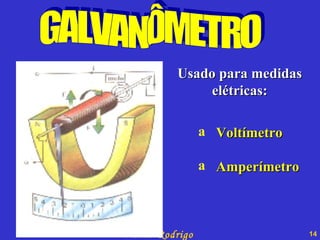

14. GALVANÔMETRO Usado para medidas elétricas: Voltímetro Amperímetro

15. BIBLIOGRAFIA Beatriz Alvarenga e Antônio Máximo, Curso de Física , volume 3. Wikipedia, site http://en.wikipedia.org/wiki/Image:3phase-rmf-320x240-180fc.gif em 14/07/06.
