Doppler principios
- 1.
- 2. US DOPPLER Princípios Básicos Efeito Doppler Hemodinâmica Análise Espectral Artefatos Instrumentação
- 3. Efeito Doppler JohannChristian Andreas Doppler Físico Austríaco 1803 – 1853 Sobre as Cores da Luz Emitida pelas Estrelas Duplas (Über das farbige Licht der Doppelsterne), 1842 Diretor do Instituto de Física e professor de Física Experimental na Universidade de Viena.

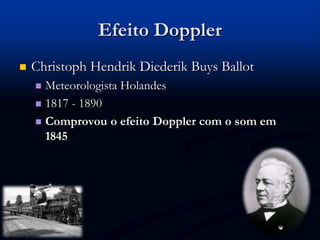

- 4. Efeito Doppler ChristophHendrik Diederik Buys Ballot Meteorologista Holandes 1817 - 1890 Comprovou o efeito Doppler com o som em 1845

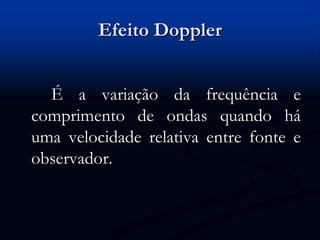

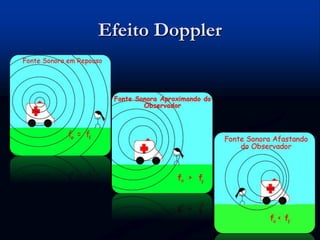

- 5. Efeito Doppler É avariação da frequência e comprimento de ondas quando há uma velocidade relativa entre fonte e observador.

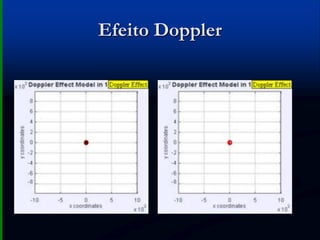

- 6. Efeito Doppler Q λ =comprimento de onda F = frequência C = velocidade do somC = λ x F

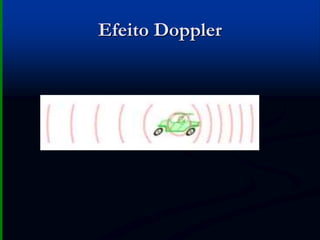

- 7. Efeito Doppler λ =comprimento de onda F = frequência C = velocidade do somC = λ x F menor λ maior F
- 8.
- 9.
- 10.
- 11.
- 12.

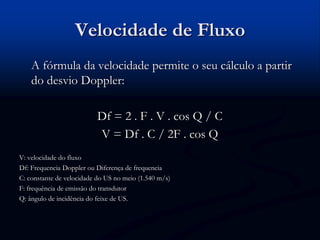

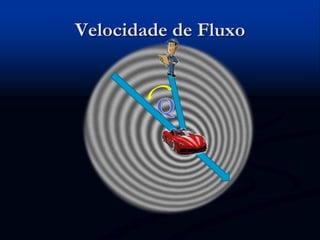

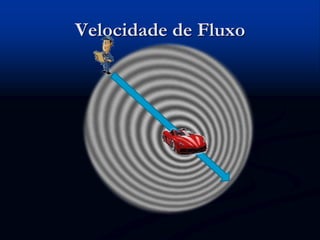

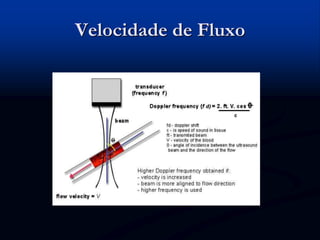

- 13. Velocidade de Fluxo Afórmula da velocidade permite o seu cálculo a partir do desvio Doppler: Df = 2 . F . V . cos Q / C V = Df . C / 2F . cos Q V: velocidade do fluxo Df: Frequencia Doppler ou Diferença de frequencia C: constante de velocidade do US no meio (1.540 m/s) F: frequência de emissão do transdutor Q: ângulo de incidência do feixe de US.
- 14.

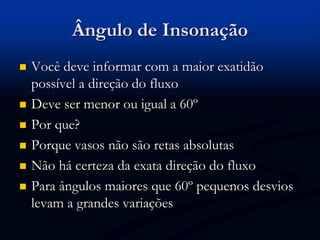

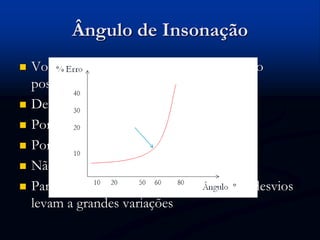

- 15. Ângulo de Insonação Você deve informar com a maior exatidão possível a direção do fluxo Deve ser menor ou igual a 60º Por que? Porque vasos não são retas absolutas Não há certeza da exata direção do fluxo Para ângulos maiores que 60º pequenos desvios levam a grandes variações
- 16. Ângulo de Insonação Você deve informar com a maior exatidão possível a direção do fluxo Deve ser menor ou igual a 60º Por que? Porque vasos não são retas absolutas Não há certeza da exata direção do fluxo Para ângulos maiores que 60º pequenos desvios levam a grandes variações
- 17. Ângulo de Insonação Você deve informar com a maior exatidão possível a direção do fluxo Deve ser menor ou igual a 60º Por que? Porque vasos não são retas absolutas Não há certeza da exata direção do fluxo Para ângulos maiores que 60º pequenos desvios levam a grandes variações

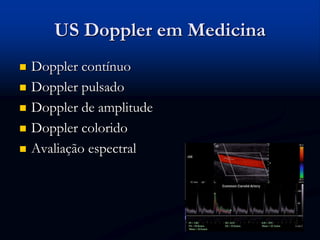

- 18. US Doppler emMedicina Doppler contínuo Doppler pulsado Doppler de amplitude Doppler colorido Avaliação espectral

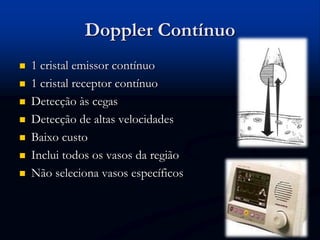

- 19. Doppler Contínuo 1cristal emissor contínuo 1 cristal receptor contínuo Detecção às cegas Detecção de altas velocidades Baixo custo Inclui todos os vasos da região Não seleciona vasos específicos

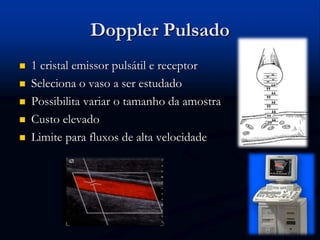

- 20. Doppler Pulsado 1cristal emissor pulsátil e receptor Seleciona o vaso a ser estudado Possibilita variar o tamanho da amostra Custo elevado Limite para fluxos de alta velocidade
- 21.

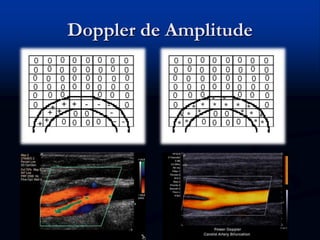

- 22. Doppler de Amplitude Power Doppler, Angio Doppler Mais sensível que o Doppler colorido Não diferencia direção do fluxo Menos dependente do ângulo de insonação
- 23.
- 24. Doppler Espectral Ondade velocidades de fluxo – O.V.F. Velocidades de fluxo ao longo do tempo

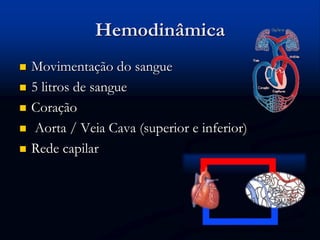

- 25. Hemodinâmica Movimentação dosangue 5 litros de sangue Coração Aorta / Veia Cava (superior e inferior) Rede capilar
- 26. Hemodinâmica Conceitos básicosderivados da reologia rheo= fluxo logos= estudo Fluidos Líquidos e gases – assumem a forma do continente Densidade – massa – inércia-aceleração Viscosidade – resistência intrínseca ao fluxo

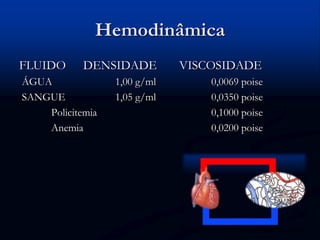

- 27. Hemodinâmica FLUIDO DENSIDADE VISCOSIDADE ÁGUA1,00 g/ml 0,0069 poise SANGUE 1,05 g/ml 0,0350 poise Policitemia 0,1000 poise Anemia 0,0200 poise

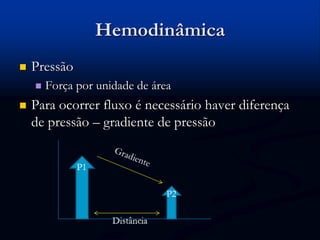

- 28. Hemodinâmica Pressão Forçapor unidade de área Para ocorrer fluxo é necessário haver diferença de pressão – gradiente de pressão

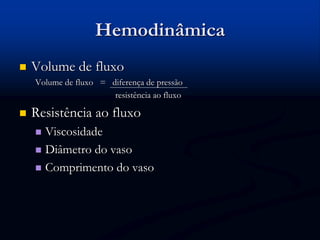

- 29. Hemodinâmica Volume defluxo Volume de fluxo = diferença de pressão resistência ao fluxo Resistência ao fluxo Viscosidade Diâmetro do vaso Comprimento do vaso

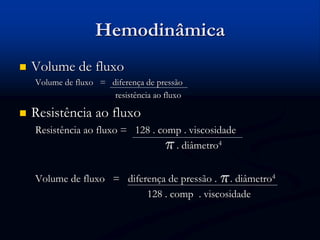

- 30. Hemodinâmica Volume defluxo Volume de fluxo = diferença de pressão resistência ao fluxo Resistência ao fluxo Resistência ao fluxo = 128 . comp . viscosidade . diâmetro4 Volume de fluxo = diferença de pressão . . diâmetro4 128 . comp . viscosidade

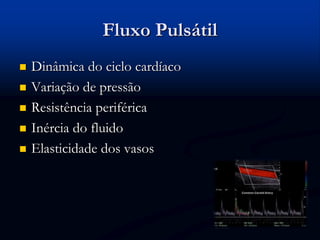

- 31. Fluxo Pulsátil Dinâmicado ciclo cardíaco Variação de pressão Resistência periférica Inércia do fluido Elasticidade dos vasos

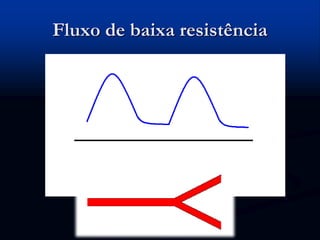

- 32. Fluxo de baixaresistência
- 33. Fluxo de baixaresistência
- 34. Fluxo de baixaresistência

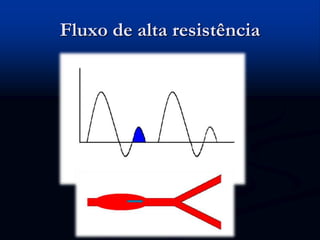

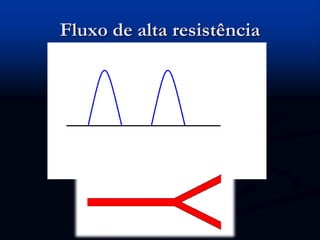

- 35. Fluxo de altaresistência
- 36. Fluxo de altaresistência
- 37. Fluxo de altaresistência
- 38. Fluxo de altaresistência

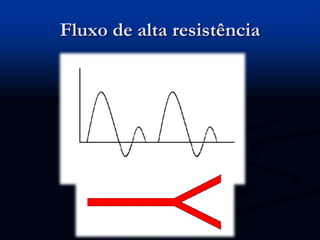

- 39. Fluxo de altaresistência

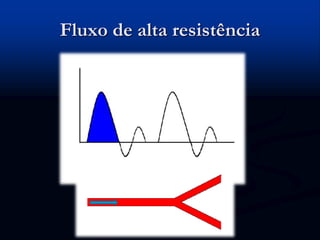

- 40. Fluxo de altaresistência
- 41. Fluxo de altaresistência

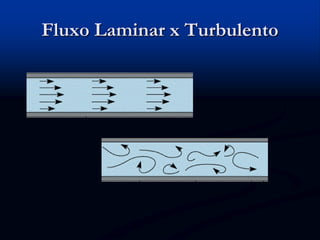

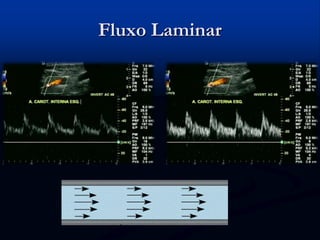

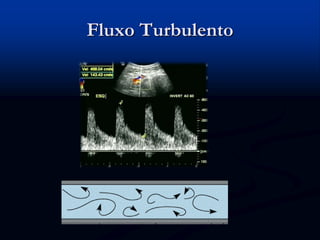

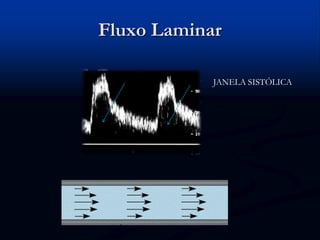

- 42. Fluxo Laminar xTurbulento
- 43.
- 44.
- 45.
- 46.

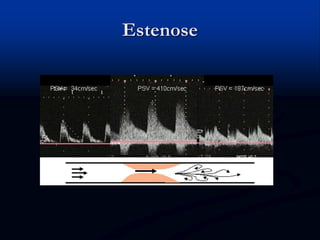

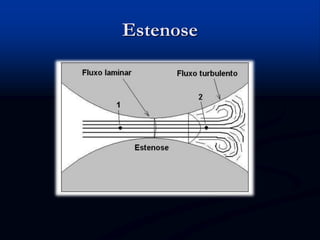

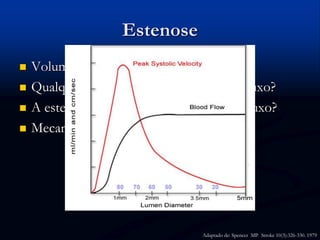

- 47. Estenose Volume defluxo vs. Estenose Qualquer estenose altera o volume de fluxo? A estenose aumenta a velocidade. E o fluxo? Mecanismo de compensação Adaptado de: Spencer MP. Stroke 10(3):326-330. 1979
- 48.

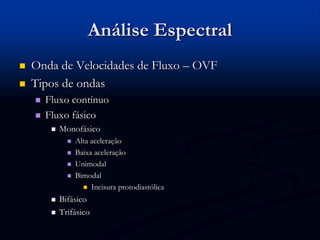

- 49. Análise Espectral Ondade Velocidades de Fluxo – OVF Tipos de ondas Fluxo contínuo Fluxo fásico Monofásico Alta aceleração Baixa aceleração Unimodal Bimodal Incisura protodiastólica Bifásico Trifásico
- 50.

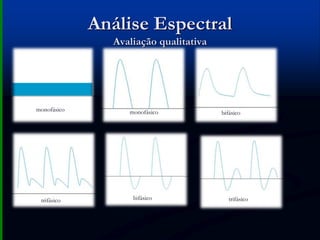

- 51. Análise Espectral Avaliação qualitativa monofásicomonofásico bifásico bifásico trifásicotrifásico

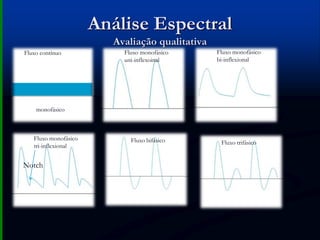

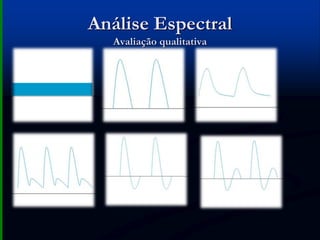

- 52. Fluxo contínuo Fluxomonofásico uni-inflexoinal Fluxo monofásico bi-inflexional Fluxo monofásico tri-inflexional Fluxo bifásico Fluxo trifásico Notch Análise Espectral Avaliação qualitativa monofásico

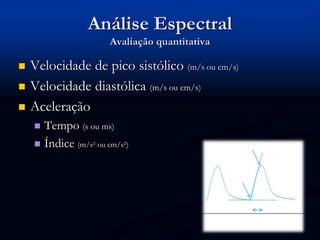

- 53. Velocidade depico sistólico (m/s ou cm/s) Velocidade diastólica (m/s ou cm/s) Aceleração Tempo (s ou ms) Índice (m/s² ou cm/s²) Análise Espectral Avaliação quantitativa

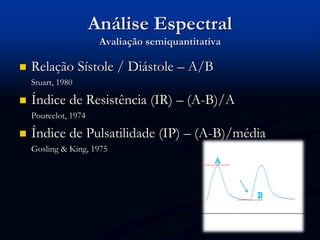

- 54. Análise Espectral Avaliação semiquantitativa Relação Sístole / Diástole – A/B Stuart, 1980 Índice de Resistência (IR) – (A-B)/A Pourcelot, 1974 Índice de Pulsatilidade (IP) – (A-B)/média Gosling & King, 1975
- 55. Relação Sístole/ Diástole – A/B Stuart, 1980 Índice de Resistência (IR) – (A-B)/A Pourcelot, 1974 Índice de Pulsatilidade (IP) – (A-B)/média Gosling & King, 1975 Análise Espectral Avaliação semiquantitativa

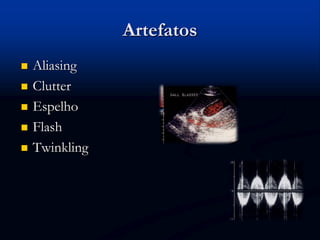

- 56. Artefatos Aliasing Clutter Espelho Flash Twinkling

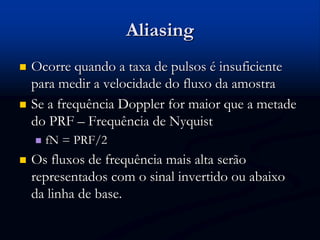

- 57. Aliasing Ocorre quandoa taxa de pulsos é insuficiente para medir a velocidade do fluxo da amostra Se a frequência Doppler for maior que a metade do PRF – Frequência de Nyquist fN = PRF/2 Os fluxos de frequência mais alta serão representados com o sinal invertido ou abaixo da linha de base.
- 58.
- 59. Aliasing Como corrigir? Aumentar o PRF / Escala de velocidades Deslocar a linha de base Aumentar o ângulo de insonação Utilizar transdutores de frequência mais baixa

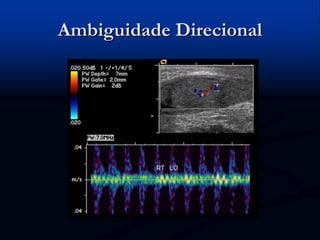

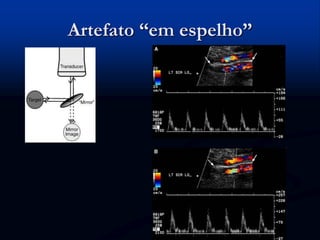

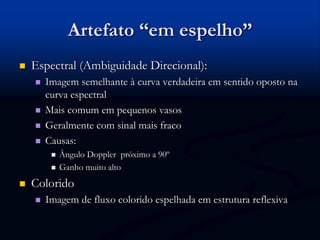

- 60. Artefato “em espelho” Espectral (Ambiguidade Direcional): Imagem semelhante à curva verdadeira em sentido oposto na curva espectral Mais comum em pequenos vasos Geralmente com sinal mais fraco Causas: Ângulo Doppler próximo a 90º Ganho muito alto Colorido Imagem de fluxo colorido espelhada em estrutura reflexiva
- 61.
- 62.

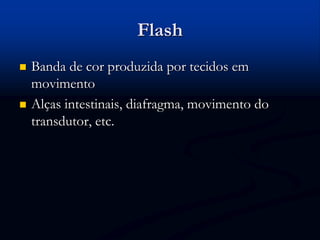

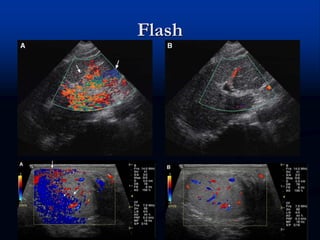

- 63. Flash Banda decor produzida por tecidos em movimento Alças intestinais, diafragma, movimento do transdutor, etc.
- 64.
- 65. Clutter Sinais indesejáveiscausados por sinais de baixa frequência decorrentes de movimentos das paredes dos vasos Pode ser corrigido com o filtro de parede
- 66.

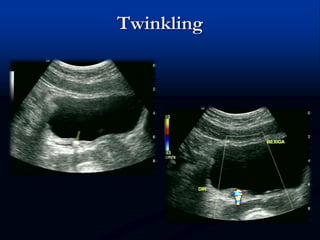

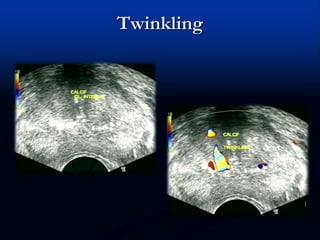

- 67. Twinkling Descrito em1996 por Rahmouni e cols. Artefato de cor posterior a estrutura estacionária fortemente reflexiva, preferencialmente de superfície irregular ou granular – como cálculos renais Mais comum com PRF baixo O filtro de parede pode excluir o sinal
- 68.
- 69.
- 70.
- 71. Volume de amostrainadequado Volume amostral grande demais Fluxo de mais de um vaso no mesmo volume de amostra

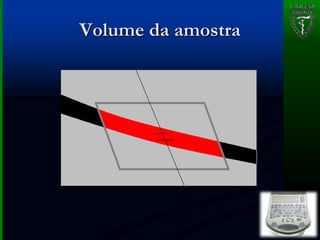

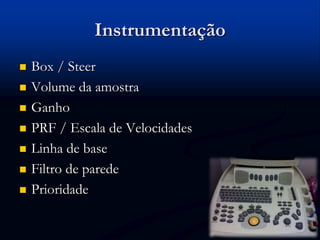

- 72. Instrumentação Box /Steer Volume da amostra Ganho PRF / Escala de Velocidades Linha de base Filtro de parede Prioridade

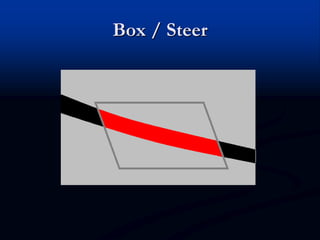

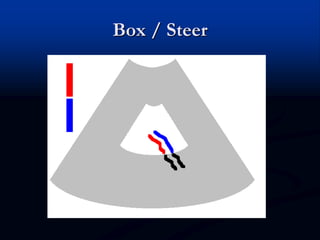

- 73. Box / Steer Caixa / Angulação (direção) Doppler colorido ou de amplitude Seleciona a área de interesse para o mapeamento do fluxo Quanto maior o box, menor o frame rate O steer permite o ajuste eletrônico do ângulo de insonação para otimizar o sinal Doppler
- 74.
- 75.
- 76.
- 77.

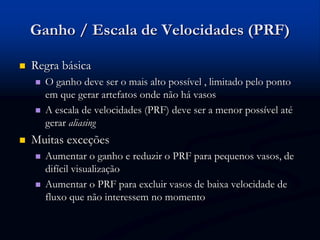

- 78. Ganho / Escalade Velocidades (PRF) Regra básica O ganho deve ser o mais alto possível , limitado pelo ponto em que gerar artefatos onde não há vasos A escala de velocidades (PRF) deve ser a menor possível até gerar aliasing Muitas exceções Aumentar o ganho e reduzir o PRF para pequenos vasos, de difícil visualização Aumentar o PRF para excluir vasos de baixa velocidade de fluxo que não interessem no momento

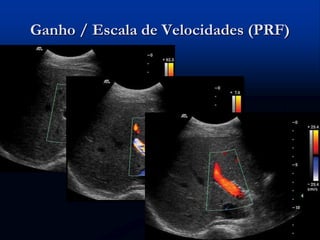

- 79. Ganho / Escalade Velocidades (PRF)

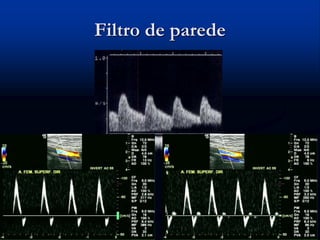

- 80. Filtro de parede Para excluir fluxos de baixa velocidade que não interessem – artefatos de parede e clutter Filtros muito altos podem impedir a detecção de fluxos que interessem Ajustar com critério em cada caso
- 81.
- 82.
- 83. Prioridade Define onível de ecogenicidade ao modo B, a partir do qual o pixel do modo B suprime o pixel da imagem colorida
- 84. UNIFESP Escola Paulista deMedicina Departamento de Diagnóstico por Imagem wagneriared@gmail.com
