1. RADIAÇÕES

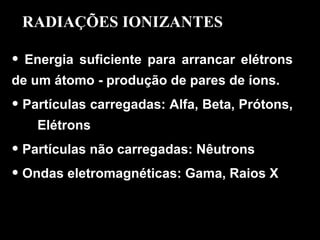

2. Energia suficiente para arrancar elétrons de um átomo - produção de pares de íons. Partículas carregadas: Alfa, Beta, Prótons, Elétrons Partículas não carregadas: Nêutrons Ondas eletromagnéticas: Gama, Raios X RADIAÇÕES IONIZANTES

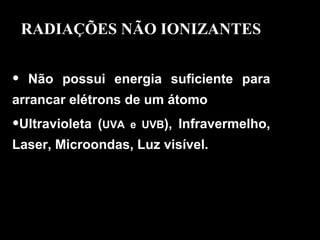

3. Não possui energia suficiente para arrancar elétrons de um átomo Ultravioleta ( UVA e UVB ), Infravermelho, Laser, Microondas, Luz visível. RADIAÇÕES NÃO IONIZANTES

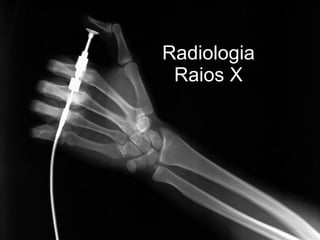

4. Radiologia Raios X

5. Descoberta W.C.Roentgen professor de Física da Universidade de Wurzburg na Alemanha descobriu o raio x em 5/12/1895 Wilhelm Conrad Roentgen Nasceu em 27 de março de 1845, em Lennep, Alemanha. Faleceu em 1923. Em 8 de novembro de 1895, Roentgen estava realizando experimentos com descargas elétricas em gases rarefeitos, quando descobriu os raios X. Em três semanas Roentgen investigou quase tudo que sabemos hoje sobre esta radiação, excetuando apenas o fenômeno da difração, que só foi descoberto por volta de 1912. Pela descoberta dos raios X, Roentgen ganhou o Prêmio Nobel de 1901.

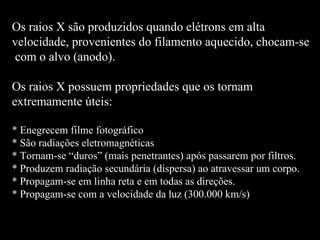

6. Os raios X são produzidos quando elétrons em alta velocidade, provenientes do filamento aquecido, chocam-se com o alvo (anodo). Os raios X possuem propriedades que os tornam extremamente úteis: * Enegrecem filme fotográfico * São radiações eletromagnéticas * Tornam-se “duros” (mais penetrantes) após passarem por filtros. * Produzem radiação secundária (dispersa) ao atravessar um corpo. * Propagam-se em linha reta e em todas as direções. * Propagam-se com a velocidade da luz (300.000 km/s)

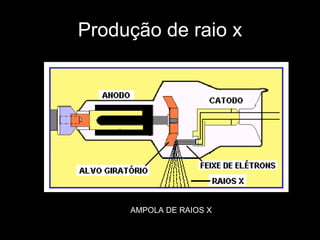

7. Produção de raio x AMPOLA DE RAIOS X

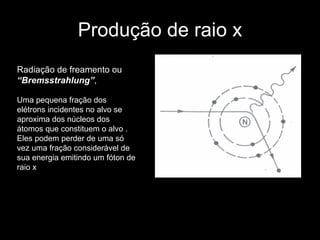

8. Produção de raio x Radiação de freamento ou “Bremsstrahlung” , Uma pequena fração dos elétrons incidentes no alvo se aproxima dos núcleos dos átomos que constituem o alvo . Eles podem perder de uma só vez uma fração considerável de sua energia emitindo um fóton de raio x

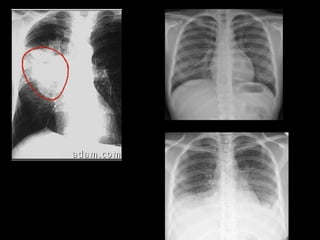

9. Imagens de radiografias

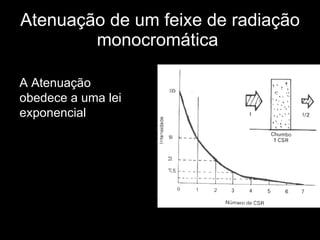

10. Atenuação de um feixe de radiação monocromática A Atenuação obedece a uma lei exponencial

11. EQUIPAMENTOS DE RX

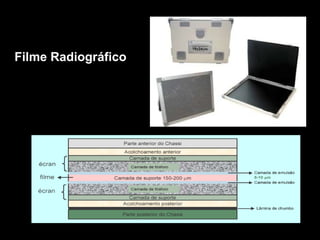

12. Filme Radiográfico

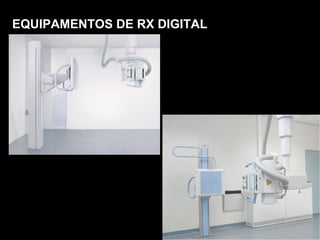

14. EQUIPAMENTOS DE RX DIGITAL

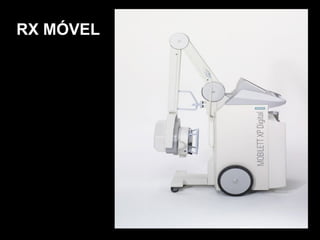

15. RX MÓVEL

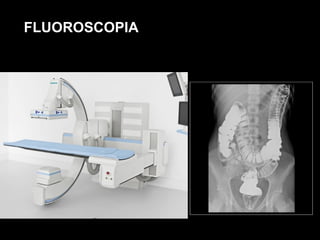

16. FLUOROSCOPIA

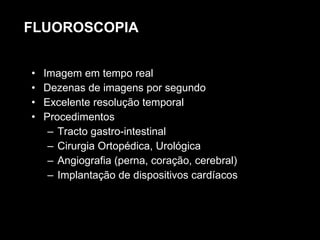

17. Imagem em tempo real Dezenas de imagens por segundo Excelente resolução temporal Procedimentos Tracto gastro-intestinal Cirurgia Ortopédica, Urológica Angiografia (perna, coração, cerebral) Implantação de dispositivos cardíacos FLUOROSCOPIA

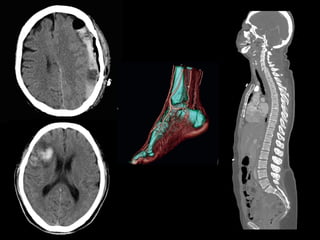

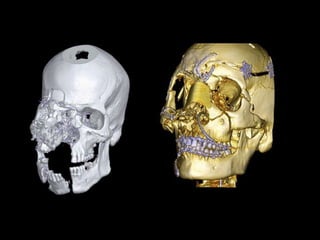

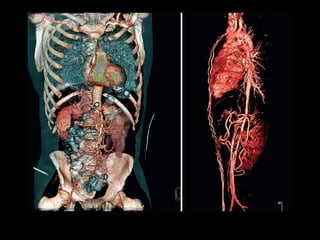

18. TOMOGRAFIA COMPUTADORIZADA

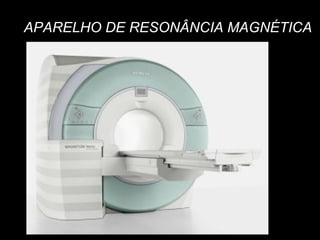

23. APARELHO DE RESONÂNCIA MAGNÉTICA

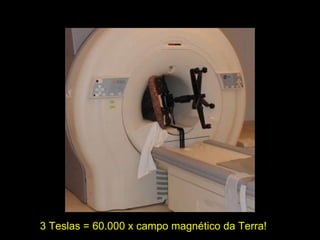

24. 3 Teslas = 60.000 x campo magnético da Terra!

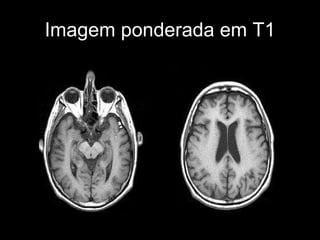

25. Imagem ponderada em T1

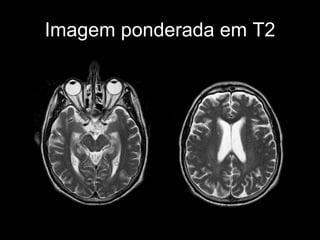

26. Imagem ponderada em T2

27. Contraste paramagnético

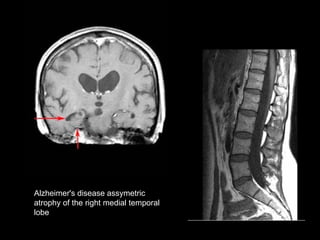

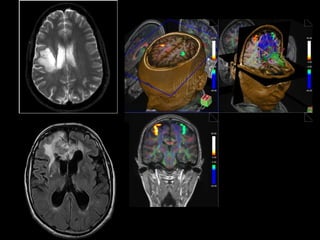

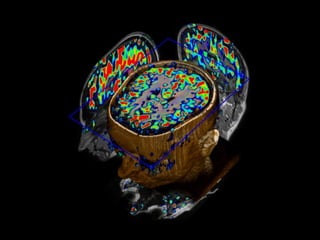

28. Alzheimer's disease assymetric atrophy of the right medial temporal lobe

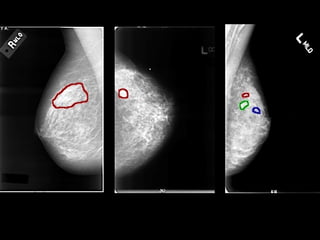

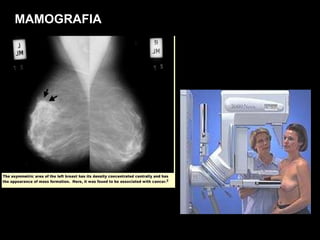

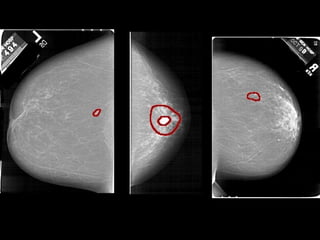

31. MAMOGRAFIA

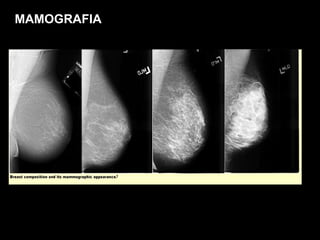

34. MAMOGRAFIA

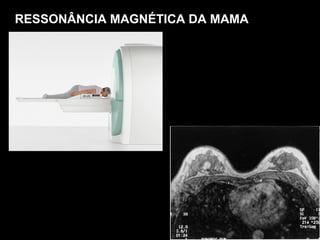

35. RESSONÂNCIA MAGNÉTICA DA MAMA

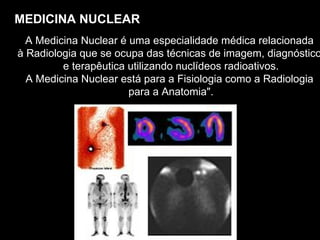

36. MEDICINA NUCLEAR A Medicina Nuclear é uma especialidade médica relacionada à Radiologia que se ocupa das técnicas de imagem, diagnóstico e terapêutica utilizando nuclídeos radioativos. A Medicina Nuclear está para a Fisiologia como a Radiologia para a Anatomia".

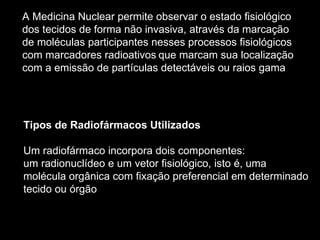

37. A Medicina Nuclear permite observar o estado fisiológico dos tecidos de forma não invasiva, através da marcação de moléculas participantes nesses processos fisiológicos com marcadores radioativos que marcam sua localização com a emissão de partículas detectáveis ou raios gama Tipos de Radiofármacos Utilizados Um radiofármaco incorpora dois componentes: um radionuclídeo e um vetor fisiológico, isto é, uma molécula orgânica com fixação preferencial em determinado tecido ou órgão

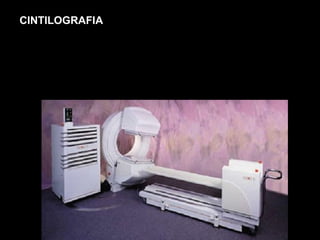

38. CINTILOGRAFIA

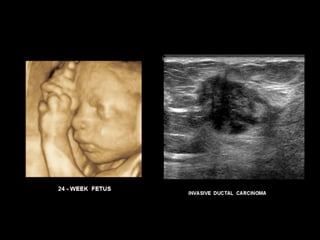

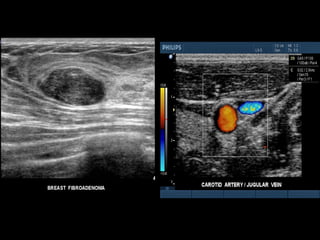

39. ULTRASONOGRAFIA

40. * 3 to 1 MHz extended operating frequency range *2D, Live 3D Echo, Color Doppler with 2D, biplane and 3D Adult and pediatric cardiology applications *10 to 5 MHz extended frequency range *Biplane (transverse and sagittal) Steerable pulsed Doppler, Color Doppler, and imaging Endocavitary applications including urology, endorectal and endovaginal *Supports transrectal biopsy procedures

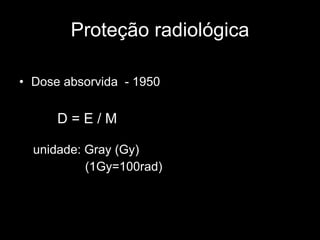

43. Proteção radiológica Dose absorvida - 1950 unidade: Gray (Gy) (1Gy=100rad) D = E / M

44. Proteção radiológica Dose equivalente - 1990 H = D . W r Tipos de radiação e intervalos de energia w R Raios X e raios gama 1 Elétrons 1 Nêutros com energia <10 KeV 10-100KeV >100KeV a 2 MeV >2 MEV a 20 MeV >20 MeV 5 10 20 10 5 Particulas alfa 20

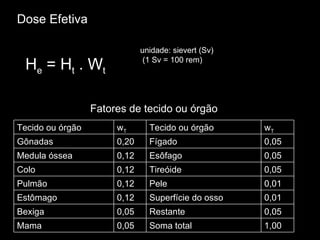

45. Fatores de tecido ou órgão Dose Efetiva unidade: sievert (Sv) (1 Sv = 100 rem) H e = H t . W t Tecido ou órgão w T Tecido ou órgão w T Gônadas 0,20 Fígado 0,05 Medula óssea 0,12 Esôfago 0,05 Colo 0,12 Tireóide 0,05 Pulmão 0,12 Pele 0,01 Estômago 0,12 Superfície do osso 0,01 Bexiga 0,05 Restante 0,05 Mama 0,05 Soma total 1,00

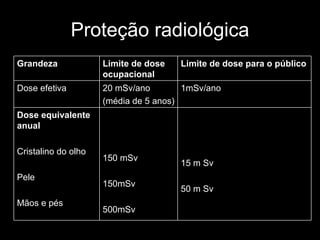

46. Proteção radiológica Grandeza Limite de dose ocupacional Limite de dose para o público Dose efetiva 20 mSv/ano (média de 5 anos) 1mSv/ano Dose equivalente anual Cristalino do olho Pele Mãos e pés 150 mSv 150mSv 500mSv 15 m Sv 50 m Sv

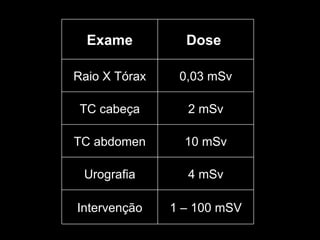

47. Exame Dose Raio X Tórax 0,03 mSv TC cabeça 2 mSv TC abdomen 10 mSv Urografia 4 mSv Intervenção 1 – 100 mSV

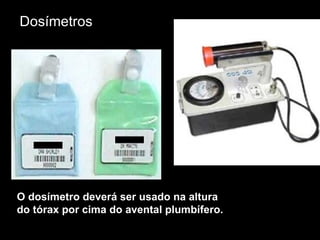

48. Dosímetros O dosímetro deverá ser usado na altura do tórax por cima do avental plumbífero.

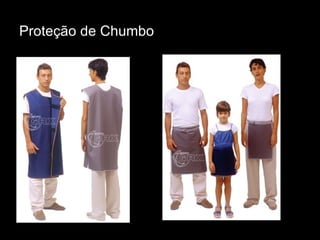

49. Proteção de Chumbo

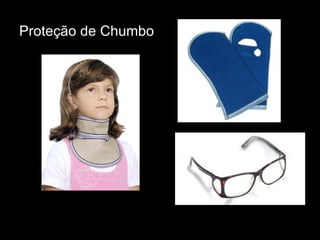

50. Proteção de Chumbo

52. FIM
