Conceitos ultrassonografia
O documento descreve as aplicações da ultrassonografia em diversas áreas médicas como obstetrícia, ginecologia e cardiologia. Ele explica o princípio físico por trás da ultrassonografia, incluindo a geração e recepção de ondas ultrassônicas através de cristais piezoelétricos e o efeito Doppler usado para visualizar fluxos sanguíneos. O documento também discute aspectos técnicos como frequências de transdutores e a ausência de riscos comprovados quando usada dentro das
![Ultrassonografia de diagnóstico em Odontologia [Salvo automaticamente].pptx](https://cdn.slidesharecdn.com/ss_thumbnails/ultrassonografiadediagnsticoemodontologiasalvoautomaticamente-230818193544-6c576b61-thumbnail.jpg?width=640&height=640&fit=bounds)
Conceitos ultrassonografia

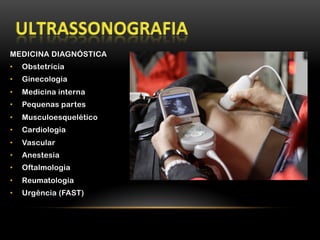

- 2. MEDICINA DIAGNÓSTICA • Obstetrícia • Ginecologia • Medicina interna • Pequenas partes • Musculoesquelético • Cardiologia • Vascular • Anestesia • Oftalmologia • Reumatologia • Urgência (FAST)

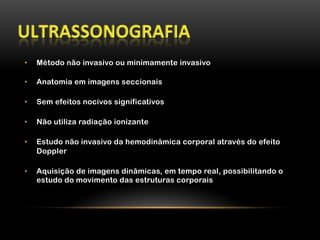

- 3. • Método nãoinvasivo ou minimamente invasivo • Anatomia em imagens seccionais • Sem efeitos nocivos significativos • Não utiliza radiação ionizante • Estudo não invasivo da hemodinâmica corporal através do efeito Doppler • Aquisição de imagens dinâmicas, em tempo real, possibilitando o estudo do movimento das estruturas corporais
- 4. • Fenômeno deinteração de som e tecidos • Transmissão da onda sonora pelo meio à propriedades mecânicas dos tecidos
- 5. • Energia mecânicaenergia elétrica Cristais submetidos a um pulso elétrico geram uma onda mecânica e quando submetidos à estresse mecânico gera uma diferença de potencial elétrico Microfone Isqueiro elétrico Alarme antifurto Agulha do toca-discos Nebulizadores Aparelhos elétricos contra mosquitos Alto-falantes

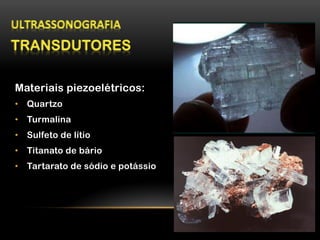

- 6. Materiais piezoelétricos: • Quartzo • Turmalina • Sulfeto de lítio • Titanato de bário • Tartarato de sódio e potássio

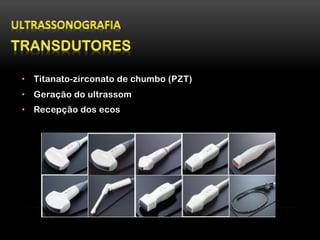

- 7. • Titanato-zirconato dechumbo (PZT) • Geração do ultrassom • Recepção dos ecos

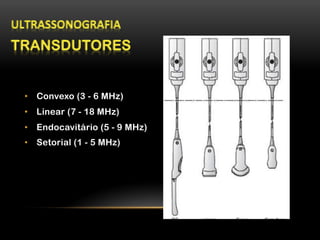

- 8. • Convexo (3- 6 MHz) • Linear (7 - 18 MHz) • Endocavitário (5 - 9 MHz) • Setorial (1 - 5 MHz)

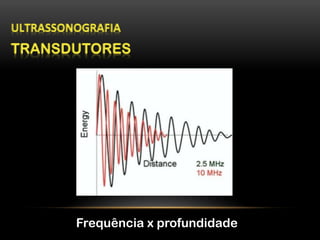

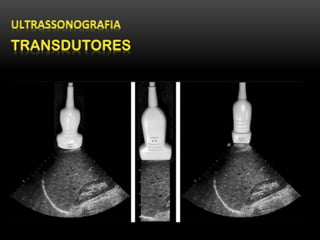

- 10.

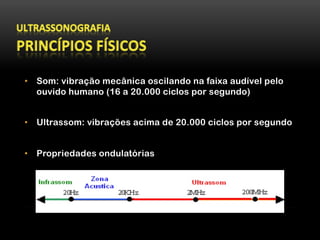

- 11. • Som: vibraçãomecânica oscilando na faixa audível pelo ouvido humano (16 a 20.000 ciclos por segundo) • Ultrassom: vibrações acima de 20.000 ciclos por segundo • Propriedades ondulatórias

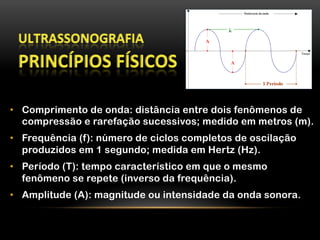

- 12. • Comprimento deonda: distância entre dois fenômenos de compressão e rarefação sucessivos; medido em metros (m). • Frequência (f): número de ciclos completos de oscilação produzidos em 1 segundo; medida em Hertz (Hz). • Período (T): tempo característico em que o mesmo fenômeno se repete (inverso da frequência). • Amplitude (A): magnitude ou intensidade da onda sonora.

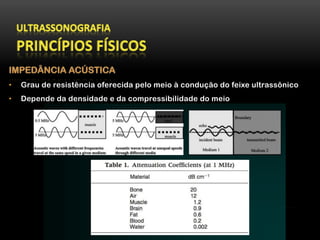

- 13. • Grau deresistência oferecida pelo meio à condução do feixe ultrassônico • Depende da densidade e da compressibilidade do meio

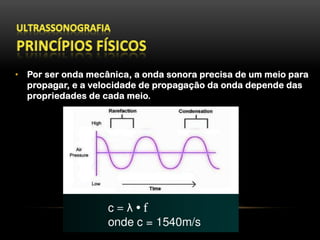

- 14. • Por seronda mecânica, a onda sonora precisa de um meio para propagar, e a velocidade de propagação da onda depende das propriedades de cada meio.

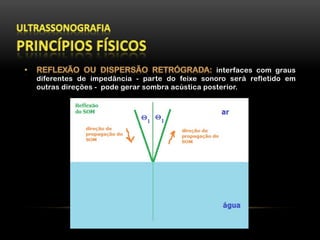

- 15. interfaces com graus diferentesde impedância - parte do feixe sonoro será refletido em outras direções - pode gerar sombra acústica posterior.

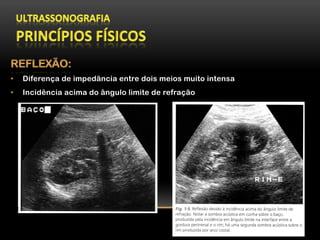

- 16. • Diferença deimpedância entre dois meios muito intensa • Incidência acima do ângulo limite de refração

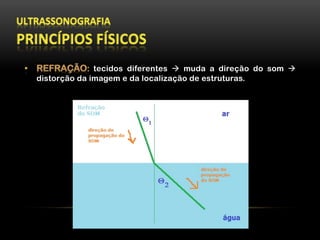

- 17. tecidos diferentes àmuda a direção do som à distorção da imagem e da localização de estruturas.

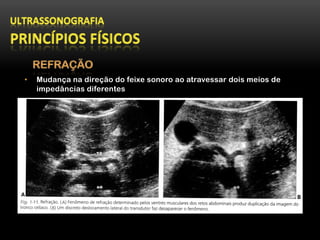

- 18. • Mudança nadireção do feixe sonoro ao atravessar dois meios de impedâncias diferentes

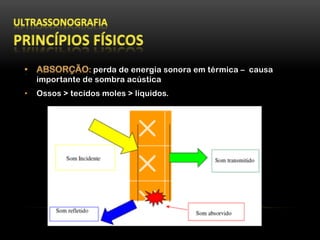

- 19. perda de energiasonora em térmica – causa importante de sombra acústica • Ossos > tecidos moles > líquidos.

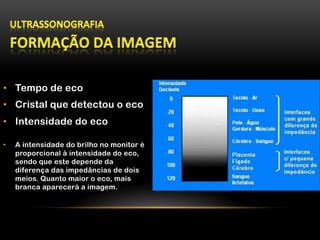

- 20. • Tempo deeco • Cristal que detectou o eco • Intensidade do eco • A intensidade do brilho no monitor é proporcional à intensidade do eco, sendo que este depende da diferença das impedâncias de dois meios. Quanto maior o eco, mais branca aparecerá a imagem.

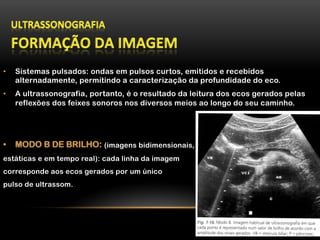

- 21. • Sistemas pulsados:ondas em pulsos curtos, emitidos e recebidos alternadamente, permitindo a caracterização da profundidade do eco. • A ultrassonografia, portanto, é o resultado da leitura dos ecos gerados pelas reflexões dos feixes sonoros nos diversos meios ao longo do seu caminho. (imagens bidimensionais, estáticas e em tempo real): cada linha da imagem corresponde aos ecos gerados por um único pulso de ultrassom.

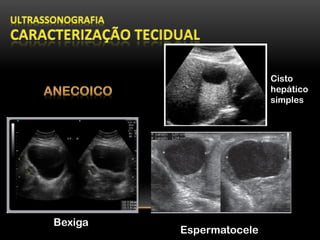

- 22.

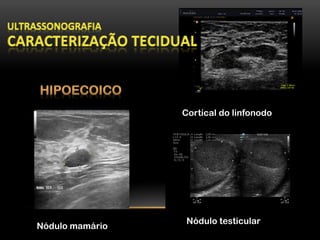

- 23. Cortical do linfonodo Nódulomamário Nódulo testicular
- 24.

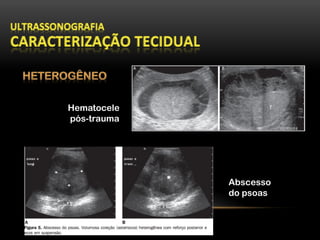

- 26.

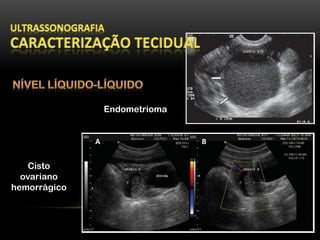

- 27.

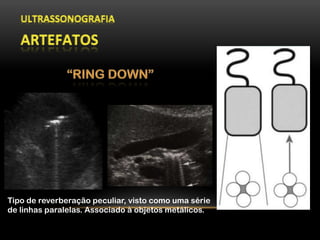

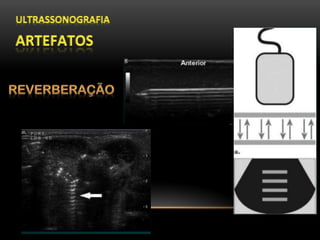

- 31. Tipo de reverberaçãopeculiar, visto como uma série de linhas paralelas. Associado à objetos metálicos.
- 33. • Efeito Doppleré uma maneira de quantificar a velocidade do movimento relativo entre uma fonte de fenômeno periódico e um observador • US: fonte e observador são um mesmo objeto (transdutor), sendo observadas as estruturas refletoras móveis dentro do corpo (fluxo sanguíneo) • As imagens das partículas em movimento (hemácias) são obtidas pela emissão de pulsos de ultrassom e os ecos são transformados em cores que dependem do sentido do fluxo, traduzido pelo aumento ou queda da frequência refletida.

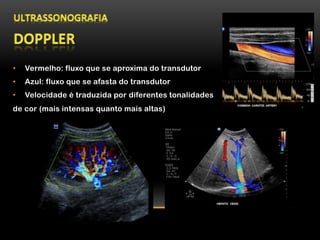

- 34. • Vermelho: fluxoque se aproxima do transdutor • Azul: fluxo que se afasta do transdutor • Velocidade é traduzida por diferentes tonalidades de cor (mais intensas quanto mais altas)
- 35. • Aquecimento deestruturas decorrente da conversão de energia ultrassônica em energia térmica. Mínimos e rapidamente dissipados. • O principal é a cavitação, onde pode ocorrer o rompimento de ligações celulares causado pela formação e vibração de microbolhas nos tecidos. Ocorre somente com insonação contínua e é improvável com pulsos de curta duração como na ultrassonografia convencional.

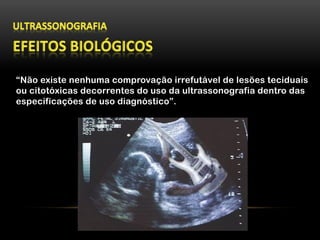

- 36. “Não existe nenhumacomprovação irrefutável de lesões teciduais ou citotóxicas decorrentes do uso da ultrassonografia dentro das especificações de uso diagnóstico”.
- 37.
