1. O sistema circulatório transporta matéria e energia entre os tecidos e órgãos através do coração, vasos sanguíneos e sangue. 2. O eletrocardiograma (ECG) mede a atividade elétrica cardíaca através de eletrodos colocados na pele. As ondas P, QRS e T representam as fases de despolarização e repolarização do coração. 3. O fluxo sanguíneo no sistema circulatório funciona em regime estacionário, onde o volume que entra em

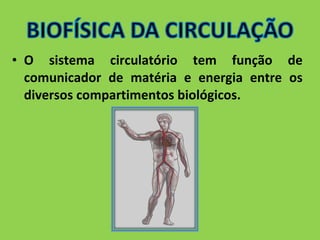

2. • O sistema circulatório tem função de
comunicador de matéria e energia entre os
diversos compartimentos biológicos.

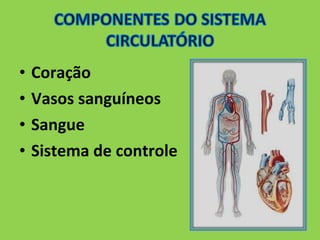

3. • Coração
• Vasos sanguíneos
• Sangue
• Sistema de controle

4. • 1 As células dos marca-passos
atriais dispara um potencial de
ação.
• 2 A despolarização do potencial
de ação é seguida de contração
muscular.
• 3 O sangue é ejetado no
sistema de vasos.
• 4 O ciclo se repete
espontaneamente.

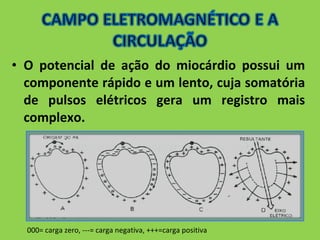

5. • O potencial de ação do miocárdio possui um
componente rápido e um lento, cuja somatória
de pulsos elétricos gera um registro mais
complexo.
000= carga zero, ---= carga negativa, +++=carga positiva

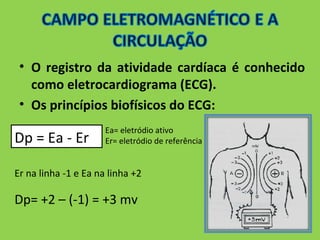

6. • O registro da atividade cardíaca é conhecido
como eletrocardiograma (ECG).
• Os princípios biofísicos do ECG:
Dp = Ea - Er Ea= eletródio ativo
Er= eletródio de referência
Er na linha -1 e Ea na linha +2
Dp= +2 – (-1) = +3 mv

7. • Três modos de registro:
• 1 Método clássico de Einthoven
D= derivação
DI= VL-VR (braço esquerdo-braço direito
DII= VF-VR (pé esquerdo-braço direito
DIII= VF-VL (pé esquerdo-braço esquerdo
A soma de DI+DIII= DII
DI+DIII= (VL+VR) + (VF-VL)= VF-VR

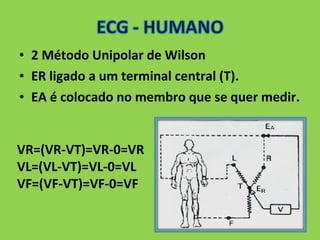

8. • 2 Método Unipolar de Wilson
• ER ligado a um terminal central (T).
• EA é colocado no membro que se quer medir.
VR=(VR-VT)=VR-0=VR
VL=(VL-VT)=VL-0=VL
VF=(VF-VT)=VF-0=VF

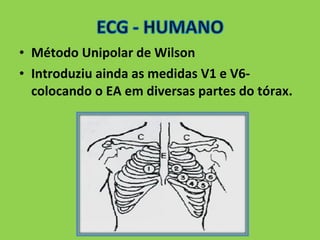

9. • Método Unipolar de Wilson
• Introduziu ainda as medidas V1 e V6-
colocando o EA em diversas partes do tórax.

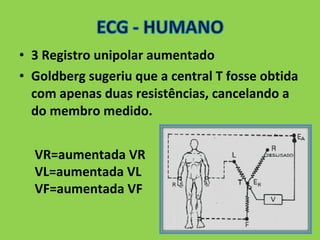

10. • 3 Registro unipolar aumentado
• Goldberg sugeriu que a central T fosse obtida
com apenas duas resistências, cancelando a
do membro medido.
VR=aumentada VR
VL=aumentada VL
VF=aumentada VF

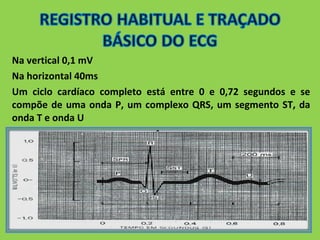

11. Na vertical 0,1 mV
Na horizontal 40ms
Um ciclo cardíaco completo está entre 0 e 0,72 segundos e se
compõe de uma onda P, um complexo QRS, um segmento ST, da
onda T e onda U

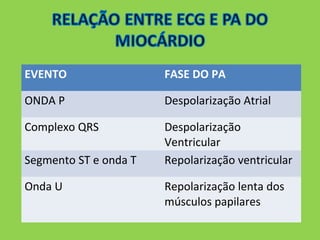

12. EVENTO FASE DO PA
ONDA P Despolarização Atrial
Complexo QRS Despolarização
Ventricular
Segmento ST e onda T Repolarização ventricular
Onda U Repolarização lenta dos
músculos papilares

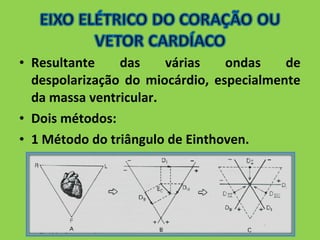

13. • Resultante das várias ondas de
despolarização do miocárdio, especialmente
da massa ventricular.
• Dois métodos:
• 1 Método do triângulo de Einthoven.

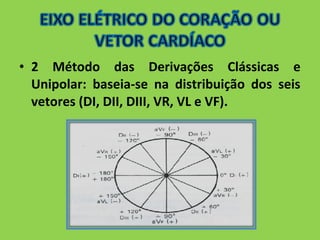

14. • 2 Método das Derivações Clássicas e
Unipolar: baseia-se na distribuição dos seis
vetores (DI, DII, DIII, VR, VL e VF).

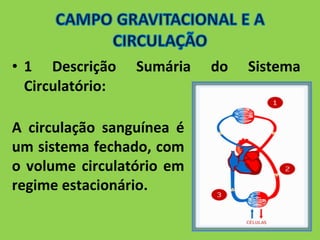

15. • 1 Descrição Sumária do Sistema
Circulatório:
A circulação sanguínea é
um sistema fechado, com
o volume circulatório em
regime estacionário.

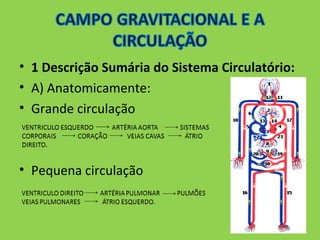

16. • 1 Descrição Sumária do Sistema Circulatório:
• A) Anatomicamente:
• Grande circulação
• Pequena circulação

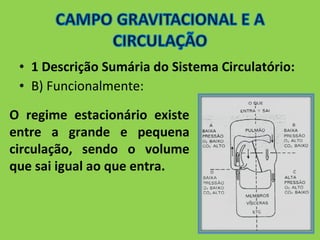

17. • 1 Descrição Sumária do Sistema Circulatório:
• B) Funcionalmente:
O regime estacionário existe
entre a grande e pequena
circulação, sendo o volume
que sai igual ao que entra.

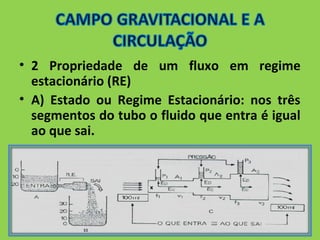

18. • 2 Propriedade de um fluxo em regime
estacionário (RE)
• A) Estado ou Regime Estacionário: nos três
segmentos do tubo o fluido que entra é igual
ao que sai.

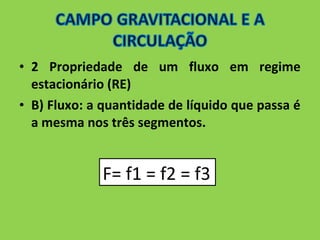

19. • 2 Propriedade de um fluxo em regime
estacionário (RE)
• B) Fluxo: a quantidade de líquido que passa é
a mesma nos três segmentos.
F= f1 = f2 = f3

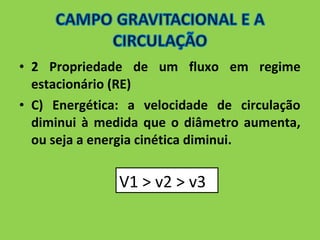

20. • 2 Propriedade de um fluxo em regime
estacionário (RE)
• C) Energética: a velocidade de circulação
diminui à medida que o diâmetro aumenta,
ou seja a energia cinética diminui.
V1 > v2 > v3

21. • 2 Propriedade de um fluxo em regime
estacionário (RE)
• Equação do fluxo:
Fluxo= velocidade x área
Em um sistema em regime estacionário, o fluxo é de 100 ml.min-1.
Se os segmentos A,B,C possuem áreas 10, 20 e 100 cm2, qual é a
velocidade?
cm min-1 cm min-1 cm min-1

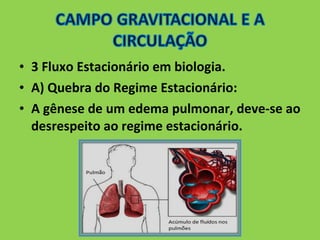

22. • 3 Fluxo Estacionário em biologia.
• A) Quebra do Regime Estacionário:
• A gênese de um edema pulmonar, deve-se ao
desrespeito ao regime estacionário.

23. • 3 Fluxo Estacionário em biologia.
• A) Quebra do Regime Estacionário:
• Hemorragia: desaparecimento do Estado
Estacionário.

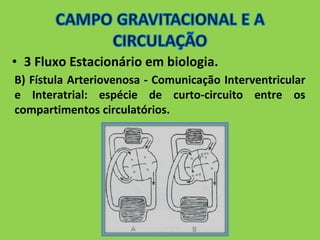

24. • 3 Fluxo Estacionário em biologia.
B) Fístula Arteriovenosa - Comunicação Interventricular
e Interatrial: espécie de curto-circuito entre os
compartimentos circulatórios.

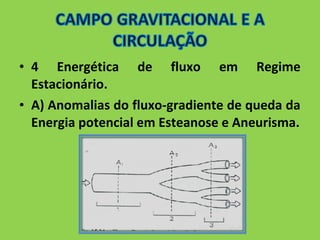

25. • 4 Energética de fluxo em Regime
Estacionário.
• A) Anomalias do fluxo-gradiente de queda da
Energia potencial em Esteanose e Aneurisma.

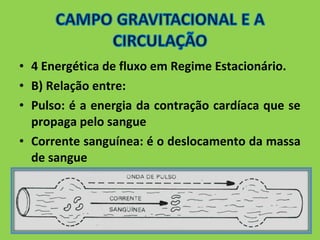

26. • 4 Energética de fluxo em Regime Estacionário.
• B) Relação entre:
• Pulso: é a energia da contração cardíaca que se
propaga pelo sangue
• Corrente sanguínea: é o deslocamento da massa
de sangue

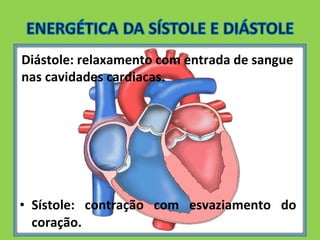

27. Diástole: relaxamento com entrada de sangue
nas cavidades cardiacas.
• Sístole: contração com esvaziamento do
coração.

28. • A Energia cinética acelera o sangue e dilata a
artéria.
• A Energia potencial se armazena na artéria.
• A Energia cinética mantém a corrente sanguínea.
• A Energia potencial mantém a pressão lateral.

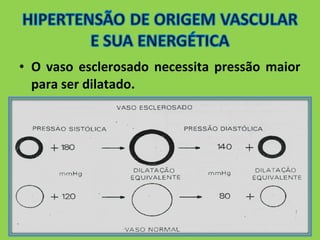

29. • O vaso esclerosado necessita pressão maior
para ser dilatado.

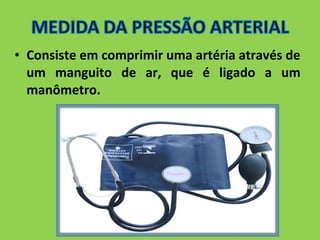

30. • Consiste em comprimir uma artéria através de
um manguito de ar, que é ligado a um
manômetro.

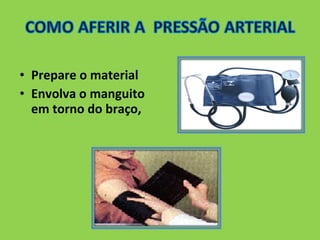

33. • Prepare o material
• Envolva o manguito
em torno do braço,

34. • Posicione a campânula do estetoscópio sobre
a artéria braquial, palpada abaixo do
manguito e simultaneamente com a mão
dominante feche a saída de ar (válvula da
pêra do esfigmomanômetro), insuflar o
manguito.

35. • Desinsufle o manguito, identificando pelo
método aucultatório a pressão sistólica
(máxima) ao primeiro ruído regular audível -
1ª fase dos sons de Korotkoff; e a pressão
diastólica (mínima) o ponto correspondente
à cessação dos ruídos.

36. • O aparecimento de ruído, pela presença de
fluxo turbilhonar, pode ser normal ou
patológico.
• No estreitamento das válvulas cardíacas, por
lesões inflamatória ou degenerativas, surgem
sopros sistólicos ou diastólicos.

37. • Diminuição da Viscosidade: nas anemias
profundas aparece sopro circulatório audível
em várias partes do tórax.

38. • Aumento da velocidade: causado por
doenças como policitemia vera ou
macroglobulinemia.

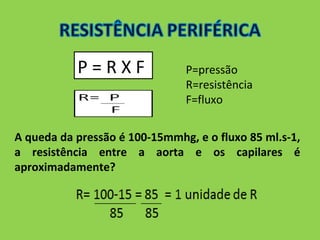

39. P = R X F P=pressão
R=resistência
F=fluxo
A queda da pressão é 100-15mmhg, e o fluxo 85 ml.s-1,
a resistência entre a aorta e os capilares é
aproximadamente?

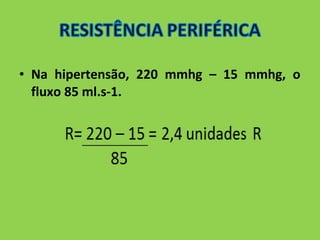

40. • Na hipertensão, 220 mmhg – 15 mmhg, o
fluxo 85 ml.s-1.

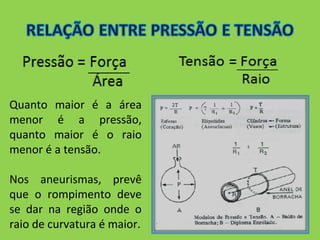

41. Quanto maior é a área
menor é a pressão,
quanto maior é o raio
menor é a tensão.
Nos aneurismas, prevê
que o rompimento deve
se dar na região onde o
raio de curvatura é maior.
