O documento apresenta os passos para dimensionar unidades de decantação para uma vazão de 1,0 m3/s. Os cálculos incluem a área necessária, volume, tempo de detenção, geometria, taxa de escoamento, velocidade horizontal, comprimento do vertedor e espaçamento entre as calhas. Os resultados finais mostram que serão necessárias 4 unidades com área de 540m2, volume de 2430m3, tempo de detenção de 2,7h e outras especificações.

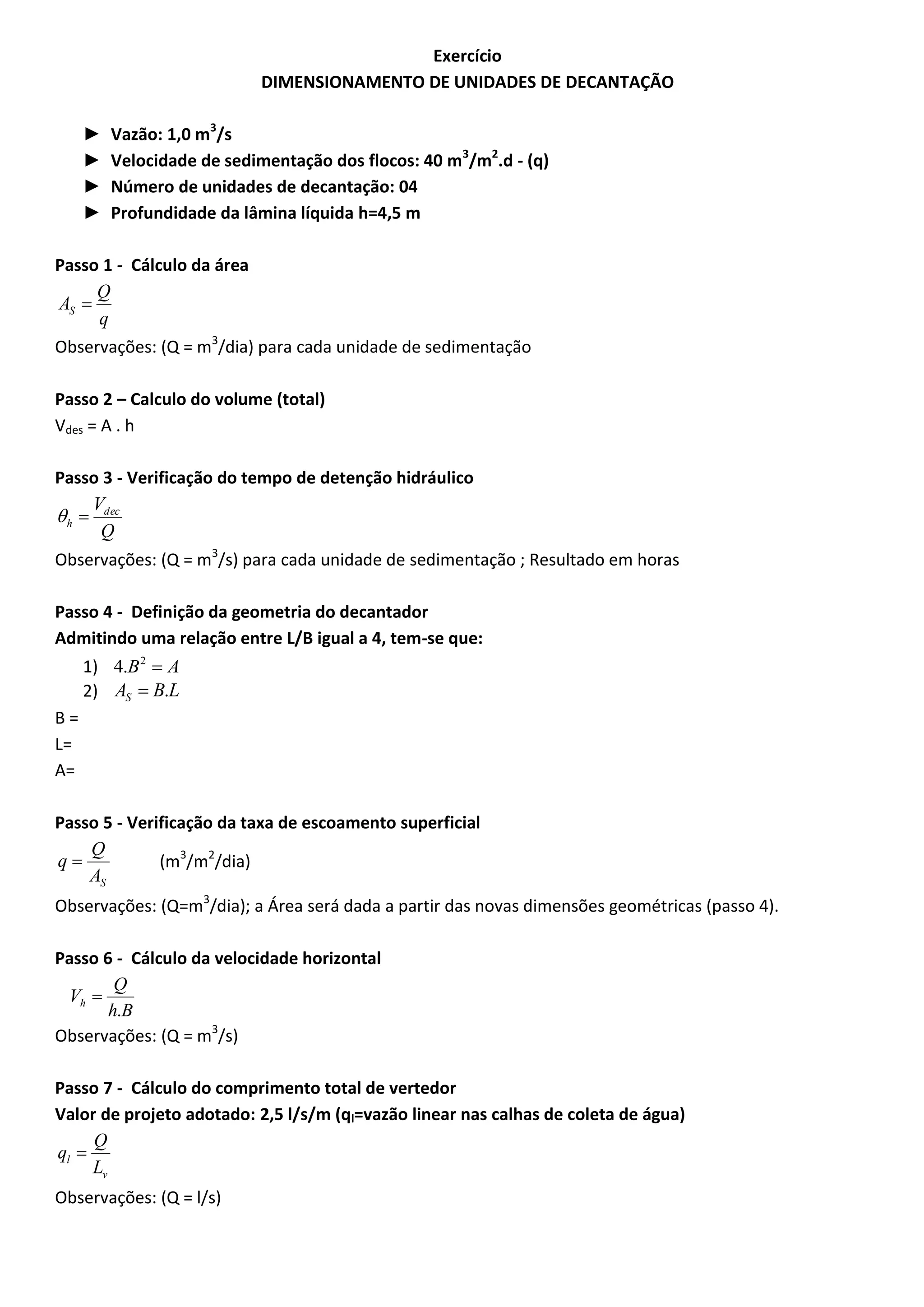

1. Exercício
DIMENSIONAMENTO DE UNIDADES DE DECANTAÇÃO
►
►
►
►
Vazão: 1,0 m3/s
Velocidade de sedimentação dos flocos: 40 m3/m2.d - (q)
Número de unidades de decantação: 04
Profundidade da lâmina líquida h=4,5 m
Passo 1 - Cálculo da área
Q
AS 
q
Observações: (Q = m3/dia) para cada unidade de sedimentação
Passo 2 – Calculo do volume (total)
Vdes = A . h
Passo 3 - Verificação do tempo de detenção hidráulico
V
 h  dec
Q
Observações: (Q = m3/s) para cada unidade de sedimentação ; Resultado em horas
Passo 4 - Definição da geometria do decantador
Admitindo uma relação entre L/B igual a 4, tem-se que:
1) 4.B 2  A
2) AS  B.L
B=
L=
A=
Passo 5 - Verificação da taxa de escoamento superficial
Q
q
(m3/m2/dia)
AS
Observações: (Q=m3/dia); a Área será dada a partir das novas dimensões geométricas (passo 4).
Passo 6 - Cálculo da velocidade horizontal
Q
Vh 
h.B
Observações: (Q = m3/s)
Passo 7 - Cálculo do comprimento total de vertedor
Valor de projeto adotado: 2,5 l/s/m (ql=vazão linear nas calhas de coleta de água)
Q
ql 
Lv
Observações: (Q = l/s)

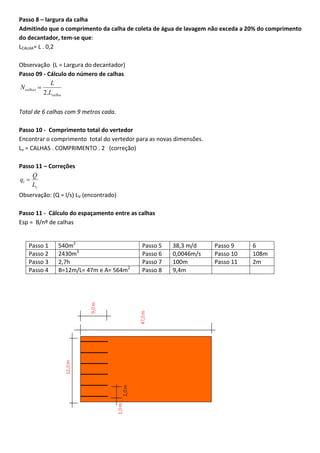

2. Passo 8 – largura da calha
Admitindo que o comprimento da calha de coleta de água de lavagem não exceda a 20% do comprimento
do decantador, tem-se que:
LCALHA= L . 0,2
Observação (L = Largura do decantador)
Passo 09 - Cálculo do número de calhas
L
N calhas 
2.Lcalha
Total de 6 calhas com 9 metros cada.
Passo 10 - Comprimento total do vertedor
Encontrar o comprimento total do vertedor para as novas dimensões.
Lv = CALHAS . COMPRIMENTO . 2 (correção)
Passo 11 – Correções
Q
ql 
Lv
Observação: (Q = l/s) LV (encontrado)
Passo 11 - Cálculo do espaçamento entre as calhas
Esp = B/nº de calhas
Passo 1
Passo 2
Passo 3
Passo 4
540m2
2430m3
2,7h
B=12m/L= 47m e A= 564m2
Passo 5
Passo 6
Passo 7
Passo 8
38,3 m/d
0,0046m/s
100m
9,4m
Passo 9
Passo 10
Passo 11
6
108m
2m
