1. PRINCÍPIOS BÁSICOS EM GEOPROCESSAMENTO
1.1 Definição
Disciplina do conhecimento que utiliza
técnicas matemáticas e computacionais para o
tratamento de informações geográficas
As ferramentas computacionais do
Geoprocessamento, são chamadas de Sistemas
de Informações Geográficas (SIGs).
Aula elaborada por Roberto Carlos Orlando com
objetivo conceitual

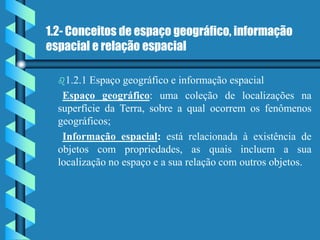

2. 1.2- Conceitos de espaço geográfico, informação
espacial e relação espacial
1.2.1 Espaço geográfico e informação espacial
Espaço geográfico: uma coleção de localizações na
superfície da Terra, sobre a qual ocorrem os fenômenos
geográficos;
Informação espacial: está relacionada à existência de
objetos com propriedades, as quais incluem a sua
localização no espaço e a sua relação com outros objetos.

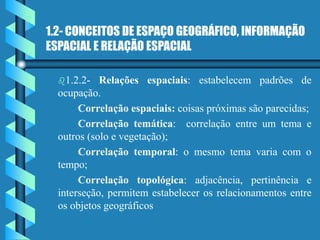

3. 1.2- CONCEITOS DE ESPAÇO GEOGRÁFICO, INFORMAÇÃO
ESPACIAL E RELAÇÃO ESPACIAL
1.2.2- Relações espaciais: estabelecem padrões de
ocupação.
Correlação espaciais: coisas próximas são parecidas;
Correlação temática: correlação entre um tema e
outros (solo e vegetação);
Correlação temporal: o mesmo tema varia com o
tempo;
Correlação topológica: adjacência, pertinência e
interseção, permitem estabelecer os relacionamentos entre
os objetos geográficos

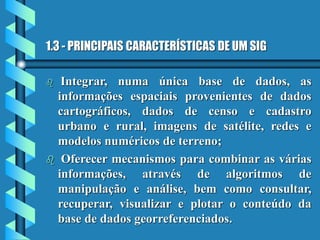

4. 1.3 - PRINCIPAIS CARACTERÍSTICAS DE UM SIG
Integrar, numa única base de dados, as
informações espaciais provenientes de dados
cartográficos, dados de censo e cadastro
urbano e rural, imagens de satélite, redes e
modelos numéricos de terreno;
Oferecer mecanismos para combinar as várias
informações, através de algoritmos de
manipulação e análise, bem como consultar,
recuperar, visualizar e plotar o conteúdo da
base de dados georreferenciados.

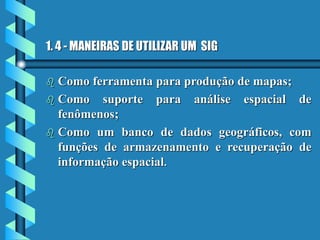

5. 1. 4 - MANEIRAS DE UTILIZAR UM SIG
Como ferramenta para produção de mapas;
Como suporte para análise espacial de
fenômenos;
Como um banco de dados geográficos, com
funções de armazenamento e recuperação de
informação espacial.

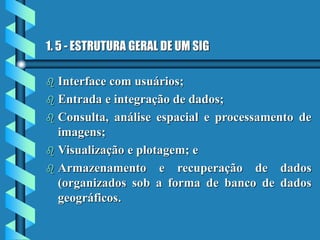

6. 1. 5 - ESTRUTURA GERAL DE UM SIG
Interface com usuários;
Entrada e integração de dados;
Consulta, análise espacial e processamento de
imagens;
Visualização e plotagem; e
Armazenamento e recuperação de dados
(organizados sob a forma de banco de dados
geográficos.

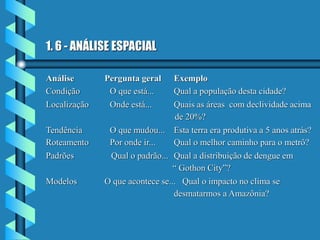

7. 1. 6 - ANÁLISE ESPACIAL
Análise Pergunta geral Exemplo
Condição O que está... Qual a população desta cidade?
Localização Onde está... Quais as áreas com declividade acima
de 20%?
Tendência O que mudou... Esta terra era produtiva a 5 anos atrás?
Roteamento Por onde ir... Qual o melhor caminho para o metrô?
Padrões Qual o padrão... Qual a distribuição de dengue em
“ Gothon City”?
Modelos O que acontece se... Qual o impacto no clima se
desmatarmos a Amazônia?
8. 2 - MAPAS

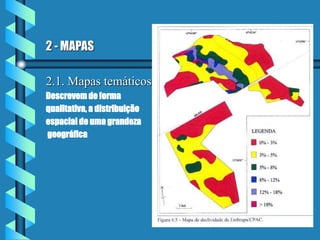

2.1. Mapas temáticos
Descrevem de forma
qualitativa, a distribuição
espacial de uma grandeza
geográfica
9. 2 - MAPAS

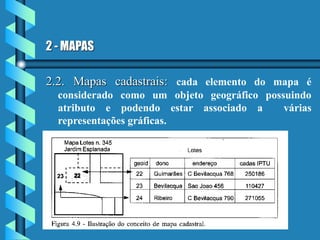

2.2. Mapas cadastrais: cada elemento do mapa é
considerado como um objeto geográfico possuindo
atributo e podendo estar associado a várias
representações gráficas.
10. 2 - MAPAS

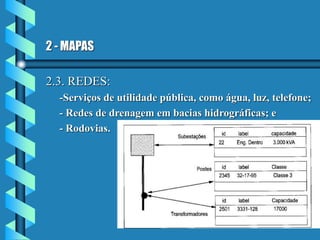

2.3. REDES:
-Serviços de utilidade pública, como água, luz, telefone;
- Redes de drenagem em bacias hidrográficas; e
- Rodovias.

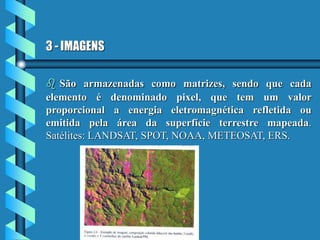

11. 3 - IMAGENS
São armazenadas como matrizes, sendo que cada
elemento é denominado pixel, que tem um valor
proporcional a energia eletromagnética refletida ou
emitida pela área da superfície terrestre mapeada.
Satélites: LANDSAT, SPOT, NOAA, METEOSAT, ERS.

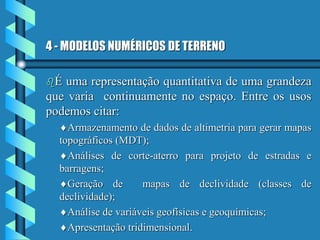

12. 4 - MODELOS NUMÉRICOS DE TERRENO
É uma representação quantitativa de uma grandeza
que varia continuamente no espaço. Entre os usos
podemos citar:
Armazenamento de dados de altimetria para gerar mapas
topográficos (MDT);
Análises de corte-aterro para projeto de estradas e
barragens;
Geração de mapas de declividade (classes de
declividade);
Análise de variáveis geofísicas e geoquímicas;
Apresentação tridimensional.
13. 5 - REPRESENTAÇÕES COMPUTACIONAIS DOS MAPAS

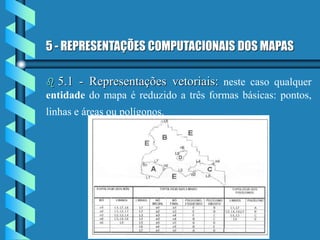

5.1 - Representações vetoriais: neste caso qualquer
entidade do mapa é reduzido a três formas básicas: pontos,
linhas e áreas ou polígonos.
14. 5 - REPRESENTAÇÕES COMPUTACIONAIS DOS MAPAS

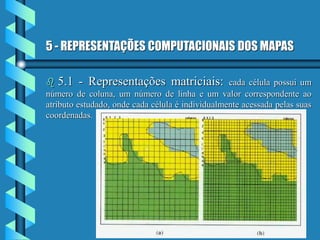

5.1 - Representações matriciais: cada célula possui um
número de coluna, um número de linha e um valor correspondente ao
atributo estudado, onde cada célula é individualmente acessada pelas suas
coordenadas.

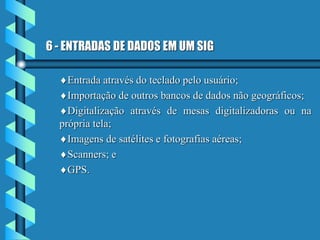

15. 6 - ENTRADAS DE DADOS EM UM SIG
Entrada através do teclado pelo usuário;
Importação de outros bancos de dados não geográficos;
Digitalização através de mesas digitalizadoras ou na
própria tela;
Imagens de satélites e fotografias aéreas;
Scanners; e
GPS.

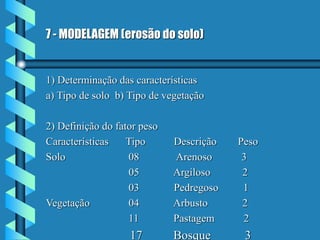

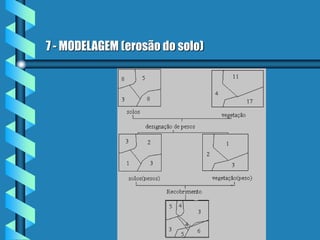

16. 7 - MODELAGEM (erosão do solo)
1) Determinação das características
a) Tipo de solo b) Tipo de vegetação
2) Definição do fator peso
Características Tipo Descrição Peso
Solo 08 Arenoso 3
05 Argiloso 2
03 Pedregoso 1
Vegetação 04 Arbusto 2
11 Pastagem 2
17 Bosque 3

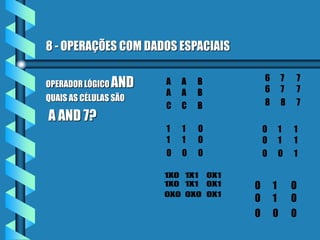

18. 8 - OPERAÇÕES COM DADOS ESPACIAIS
OPERADOR LÓGICO AND
QUAIS AS CÉLULAS SÃO
A AND 7?
A A B
A A B
C C B
6 7 7
6 7 7
8 8 7
1 1 0
1 1 0
0 0 0
0 1 1
0 1 1
0 0 1
1X0 1X1 0X1
1X0 1X1 0X1
0X0 0X0 0X1
0 1 0
0 1 0
0 0 0

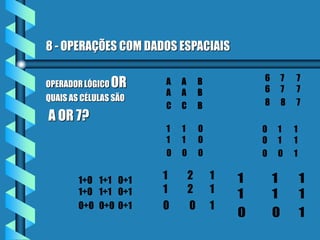

19. 8 - OPERAÇÕES COM DADOS ESPACIAIS
OPERADOR LÓGICO OR
QUAIS AS CÉLULAS SÃO
A OR 7?
A A B
A A B
C C B
6 7 7
6 7 7
8 8 7
1 1 0
1 1 0
0 0 0
0 1 1
0 1 1
0 0 1
1+0 1+1 0+1
1+0 1+1 0+1
0+0 0+0 0+1
1 2 1
1 2 1
0 0 1
1 1 1
1 1 1
0 0 1
