Este documento classifica e descreve os tipos de resinas compostas, incluindo suas composições, propriedades e aplicações clínicas. Ele discute as classificações de resinas compostas com base em seu sistema de ativação e tamanho de partícula, como macropartículas, micropartículas, híbridas, micro-híbridas e nanoparticuladas. Também aborda propriedades como resistência ao desgaste, lisura superficial, contração de polimerização e radiopacidade.

1. Prof. Ms. Guilherme Terra
Disciplina de Dentística Operatória Aplicada
CLASSIFICAÇÕES DAS RESINAS
COMPOSTAS

2. Introdução
 As resinas compostas foram desenvolvidas a
partir dos estudos de Bowen no final da década
de 50.
 Em 1962 juntou a resina epóxica com a resina
acrílica obtendo uma resina com matriz de BIS-
GMA (Bisfenol glicidil metacrilato).
 Este material propiciava uma menor contração
de polimerização com menor quantidade de
bolhas em relação às resinas acrílicas.

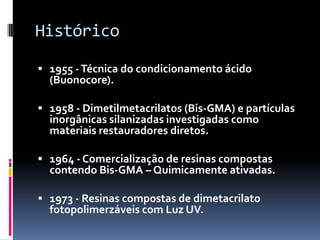

3. Histórico
 1955 - Técnica do condicionamento ácido
(Buonocore).
 1958 - Dimetilmetacrilatos (Bis-GMA) e partículas
inorgânicas silanizadas investigadas como
materiais restauradores diretos.
 1964 - Comercialização de resinas compostas
contendo Bis-GMA – Quimicamente ativadas.
 1973 - Resinas compostas de dimetacrilato
fotopolimerzáveis com Luz UV.

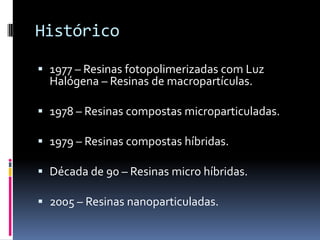

4. Histórico
 1977 – Resinas fotopolimerizadas com Luz
Halógena – Resinas de macropartículas.
 1978 – Resinas compostas microparticuladas.
 1979 – Resinas compostas híbridas.
 Década de 90 – Resinas micro híbridas.
 2005 – Resinas nanoparticuladas.

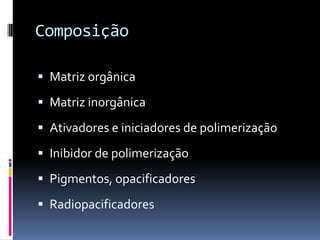

5. Composição
 Matriz orgânica
 Matriz inorgânica
 Ativadores e iniciadores de polimerização
 Inibidor de polimerização
 Pigmentos, opacificadores
 Radiopacificadores

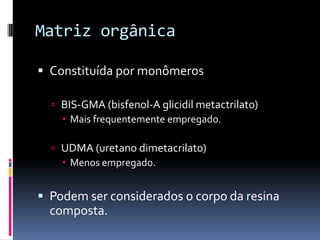

6. Matriz orgânica
 Constituída por monômeros
 BIS-GMA (bisfenol-A glicidil metactrilato)
 Mais frequentemente empregado.
 UDMA (uretano dimetacrilato)
 Menos empregado.
 Podem ser considerados o corpo da resina
composta.

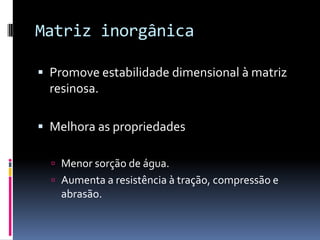

7. Matriz inorgânica
 Promove estabilidade dimensional à matriz
resinosa.
 Melhora as propriedades
 Menor sorção de água.
 Aumenta a resistência à tração, compressão e
abrasão.

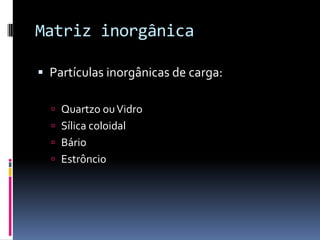

8. Matriz inorgânica
 Partículas inorgânicas de carga:
 Quartzo ou Vidro
 Sílica coloidal
 Bário
 Estrôncio

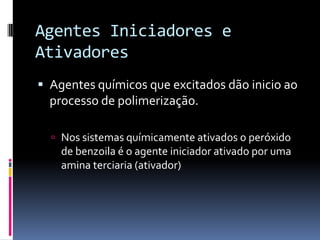

9. Agentes Iniciadores e
Ativadores
 Agentes químicos que excitados dão inicio ao
processo de polimerização.
 Nos sistemas químicamente ativados o peróxido
de benzoila é o agente iniciador ativado por uma
amina terciaria (ativador)

10. Agentes Iniciadores ou
Ativadores
 Sistemas fotopolimerizáveis
 O ativador é a luz halógena ou o LED.
 Iniciadores
 Cânforoquinona (mais utilizada) ou diquetona.
 Uma luz visível (ativador) com comprimento de onda que
varia entre 420 a 450 nm excita os iniciadores.

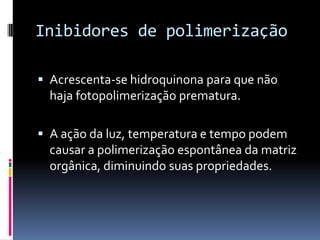

11. Inibidores de polimerização
 Acrescenta-se hidroquinona para que não
haja fotopolimerização prematura.
 A ação da luz, temperatura e tempo podem
causar a polimerização espontânea da matriz
orgânica, diminuindo suas propriedades.

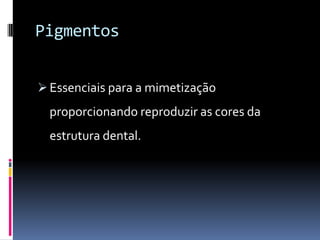

12. Pigmentos
 Essenciais para a mimetização
proporcionando reproduzir as cores da
estrutura dental.

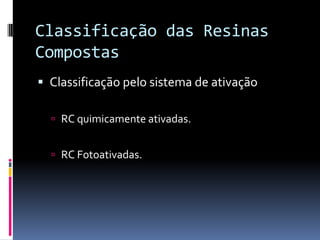

13. Classificação das Resinas
Compostas
 Classificação pelo sistema de ativação
 RC quimicamente ativadas.
 RC Fotoativadas.

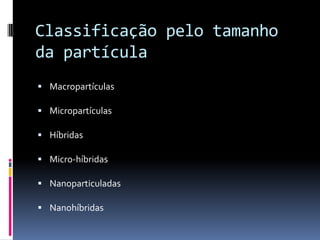

14. Classificação pelo tamanho
da partícula
 Macropartículas
 Micropartículas
 Híbridas
 Micro-híbridas
 Nanoparticuladas
 Nanohíbridas

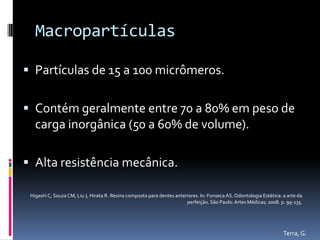

15. Macropartículas
 Partículas de 15 a 100 micrômeros.
 Contém geralmente entre 70 a 80% em peso de
carga inorgânica (50 a 60% de volume).
 Alta resistência mecânica.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética: a arte da
perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

16. Macropartículas
 Alta rugosidade superficial.
 Péssimo polimento.
 Alto grau de manchamento.
 Radiopacidade menor que a da dentina.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética: a arte da
perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.

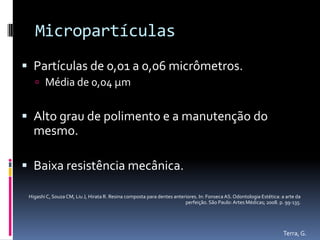

17. Micropartículas
 Partículas de 0,01 a 0,06 micrômetros.
 Média de 0,04 µm
 Alto grau de polimento e a manutenção do
mesmo.
 Baixa resistência mecânica.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética: a arte da
perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

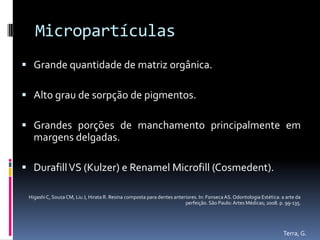

18. Micropartículas
 Grande quantidade de matriz orgânica.
 Alto grau de sorpção de pigmentos.
 Grandes porções de manchamento principalmente em
margens delgadas.
 Durafill VS (Kulzer) e Renamel Microfill (Cosmedent).
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética: a arte da
perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

19. Híbridas
 Partículas entre 0,6 a 3,0 micrômeros.
 Maior resistência mecânica.
 Relativo polimento superficial.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética: a arte da
perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

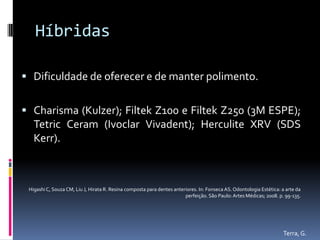

20. Híbridas
 Dificuldade de oferecer e de manter polimento.
 Charisma (Kulzer); Filtek Z100 e Filtek Z250 (3M ESPE);
Tetric Ceram (Ivoclar Vivadent); Herculite XRV (SDS
Kerr).
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética: a arte da
perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

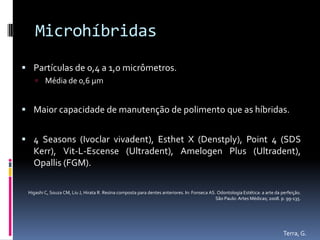

21. Microhíbridas
 Partículas de 0,4 a 1,0 micrômetros.
 Média de 0,6 µm
 Maior capacidade de manutenção de polimento que as híbridas.
 4 Seasons (Ivoclar vivadent), Esthet X (Denstply), Point 4 (SDS
Kerr), Vit-L-Escense (Ultradent), Amelogen Plus (Ultradent),
Opallis (FGM).
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética: a arte da perfeição.
São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

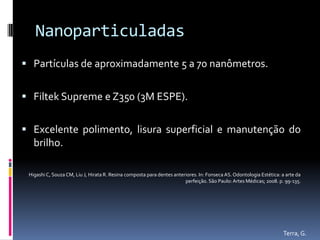

22. Nanoparticuladas
 Partículas de aproximadamente 5 a 70 nanômetros.
 Filtek Supreme e Z350 (3M ESPE).
 Excelente polimento, lisura superficial e manutenção do
brilho.
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética: a arte da
perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

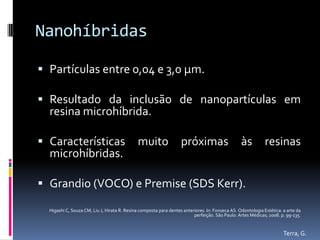

23. Nanohíbridas
 Partículas entre 0,04 e 3,0 μm.
 Resultado da inclusão de nanopartículas em
resina microhíbrida.
 Características muito próximas às resinas
microhíbridas.
 Grandio (VOCO) e Premise (SDS Kerr).
Higashi C, Souza CM, Liu J, Hirata R. Resina composta para dentes anteriores. In: Fonseca AS. Odontologia Estética: a arte da
perfeição. São Paulo: Artes Médicas; 2008. p. 99-135.
Terra, G.

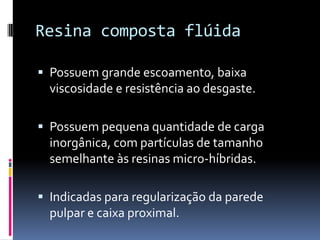

24. Resina composta flúida
 Possuem grande escoamento, baixa
viscosidade e resistência ao desgaste.
 Possuem pequena quantidade de carga
inorgânica, com partículas de tamanho
semelhante às resinas micro-híbridas.
 Indicadas para regularização da parede
pulpar e caixa proximal.

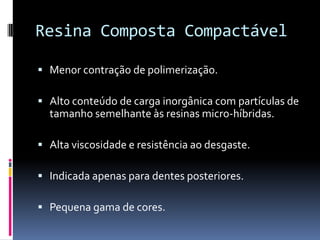

25. Resina Composta Compactável
 Menor contração de polimerização.
 Alto conteúdo de carga inorgânica com partículas de
tamanho semelhante às resinas micro-híbridas.
 Alta viscosidade e resistência ao desgaste.
 Indicada apenas para dentes posteriores.
 Pequena gama de cores.

26. Propriedades das Resinas
Compostas
 Resistência ao Desgaste
 Lisura Superficial
 Contração de Polimerização
 Infiltração Marginal
 Expansão Higroscópica
 Estabilidade de Cor
 Radiopacidade

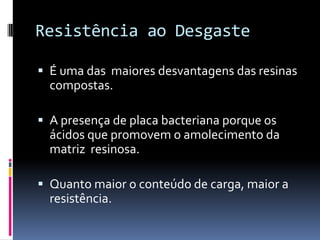

27. Resistência ao Desgaste
 É uma das maiores desvantagens das resinas
compostas.
 A presença de placa bacteriana porque os
ácidos que promovem o amolecimento da
matriz resinosa.
 Quanto maior o conteúdo de carga, maior a
resistência.

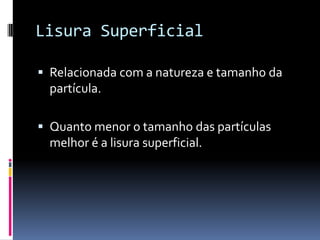

28. Lisura Superficial
 Relacionada com a natureza e tamanho da
partícula.
 Quanto menor o tamanho das partículas
melhor é a lisura superficial.

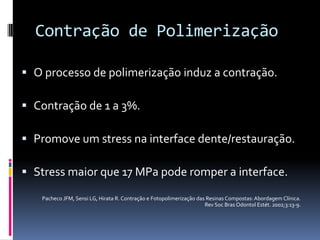

29. Contração de Polimerização
 O processo de polimerização induz a contração.
 Contração de 1 a 3%.
 Promove um stress na interface dente/restauração.
 Stress maior que 17 MPa pode romper a interface.
Pacheco JFM, Sensi LG, Hirata R. Contração e Fotopolimerização das Resinas Compostas: Abordagem Clínica.
Rev Soc Bras Odontol Estét. 2002;3:13-9.

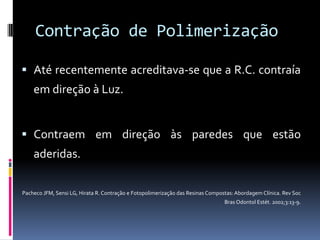

30. Contração de Polimerização
 Até recentemente acreditava-se que a R.C. contraía
em direção à Luz.
 Contraem em direção às paredes que estão
aderidas.
Pacheco JFM, Sensi LG, Hirata R. Contração e Fotopolimerização das Resinas Compostas: Abordagem Clínica. Rev Soc
Bras Odontol Estét. 2002;3:13-9.

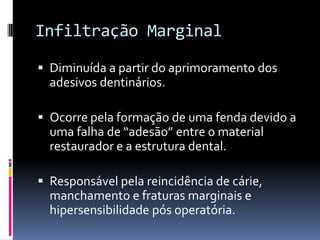

31. Infiltração Marginal
 Diminuída a partir do aprimoramento dos
adesivos dentinários.
 Ocorre pela formação de uma fenda devido a
uma falha de “adesão” entre o material
restaurador e a estrutura dental.
 Responsável pela reincidência de cárie,
manchamento e fraturas marginais e
hipersensibilidade pós operatória.

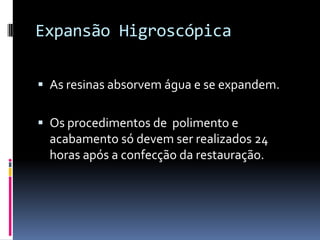

32. Expansão Higroscópica
 As resinas absorvem água e se expandem.
 Os procedimentos de polimento e
acabamento só devem ser realizados 24
horas após a confecção da restauração.

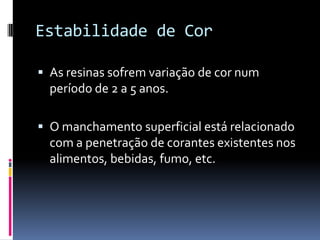

33. Estabilidade de Cor
 As resinas sofrem variação de cor num
período de 2 a 5 anos.
 O manchamento superficial está relacionado
com a penetração de corantes existentes nos
alimentos, bebidas, fumo, etc.

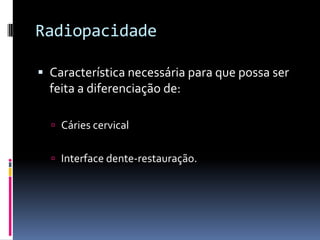

34. Radiopacidade
 Característica necessária para que possa ser
feita a diferenciação de:
 Cáries cervical
 Interface dente-restauração.
