O documento apresenta os principais métodos de classificação de solos, incluindo: 1) Classificação ABNT que categoriza os solos de acordo com o tamanho de grãos; 2) Sistema AASHTO que classifica os solos em sete grupos considerando teor de areia, silte e argila; 3) Sistema Unificado de Classificação de Solos (SUCS) que analisa a granulometria e plasticidade dos solos.

1. ClassificaçãodeSolos
P.J.M.Pires.(2011)
Classificação dos
Solos do Ponto de
Vista da
Engenharia
GEOTÉCNICA

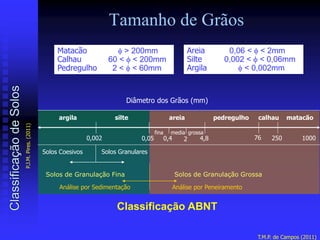

2. Matacão  > 200mm
Calhau 60 <  < 200mm
Pedregulho 2 <  < 60mm
Areia 0,06 <  < 2mm
Silte 0,002 <  < 0,06mm
Argila  < 0,002mm
Tamanho de Grãos
T.M.P. de Campos (2011)
argila silte areia pedregulho
fina media grossa
calhau matacão
Diâmetro dos Grãos (mm)
0,002 0,05 4,8 760,4 2
Solos Coesivos Solos Granulares
Solos de Granulação Fina Solos de Granulação Grossa
Análise por Sedimentação Análise por Peneiramento
250 1000
Classificação ABNT
ClassificaçãodeSolos
P.J.M.Pires.(2011)

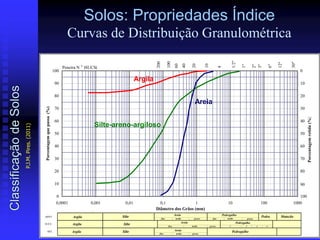

3. Solos: Propriedades Índice
Curvas de Distribuição Granulométrica
Peneira N o
(SUCS)
30"
12"
6"
3"
2"
1"
1/2"
4
10
20
40
60
100
200
Porcentagemretida)%(
100
90
80
70
60
50
40
30
20
10
0
0
10
20
30
40
50
60
70
80
90
100
0,0001 0,001 0,01 0,1 1 10 100 1000
Diâmetro dos Grãos (mm)
Porcentagemquepassa(%)
MatacãoPedraABNT SilteArgila
PedregulhoAreia
médiafina finogrossa médio grosso
SilteArgila PedregulhoAreia
médiafina grossa 21 43
SilteArgila PedregulhoAreia
fina grossamédia
MIT
SUCS
Argila
Areia
Silte-areno-argiloso
ClassificaçãodeSolos
P.J.M.Pires.(2011)

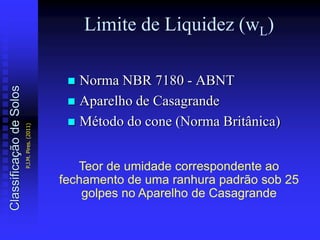

4. Limite de Liquidez (wL)
 Norma NBR 7180 - ABNT
 Aparelho de Casagrande
 Método do cone (Norma Britânica)
Teor de umidade correspondente ao
fechamento de uma ranhura padrão sob 25
golpes no Aparelho de Casagrande
ClassificaçãodeSolos
P.J.M.Pires.(2011)

5. 13mm
Determinação
do Limite de
Liquidez
Aparelho de
Casagrande
ClassificaçãodeSolos
P.J.M.Pires.(2011)

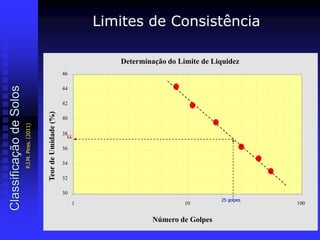

6. Determinação do Limite de Liquidez
30
32
34
36
38
40
42
44
46
1 10 100
Número de Golpes
TeordeUmidade(%)
25 golpes
LL
Limites de Consistência
ClassificaçãodeSolos
P.J.M.Pires.(2011)

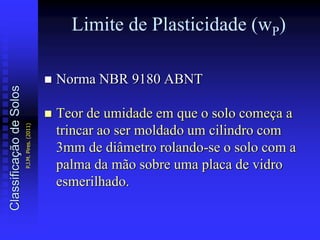

7. Limite de Plasticidade (wP)
 Norma NBR 9180 ABNT
 Teor de umidade em que o solo começa a
trincar ao ser moldado um cilindro com
3mm de diâmetro rolando-se o solo com a
palma da mão sobre uma placa de vidro
esmerilhado.
ClassificaçãodeSolos
P.J.M.Pires.(2011)

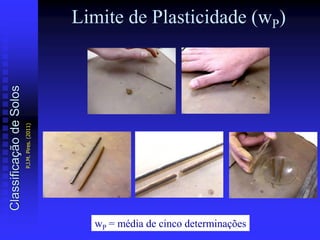

8. wP = média de cinco determinações
Limite de Plasticidade (wP)ClassificaçãodeSolos
P.J.M.Pires.(2011)

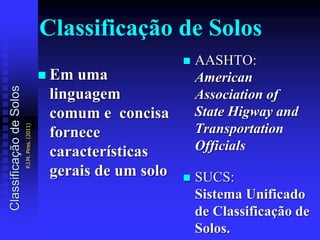

9. Classificação de Solos
 Em uma
linguagem
comum e concisa
fornece
características
gerais de um solo
 AASHTO:
American
Association of
State Higway and
Transportation
Officials
 SUCS:
Sistema Unificado
de Classificação de
Solos.
ClassificaçãodeSolos
P.J.M.Pires.(2011)

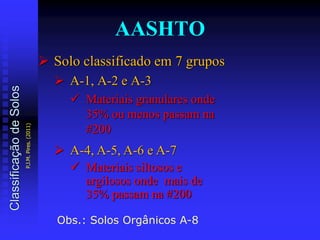

10. AASHTO
 Solo classificado em 7 grupos
 A-1, A-2 e A-3
 Materiais granulares onde
35% ou menos passam na
#200
 A-4, A-5, A-6 e A-7
 Materiais siltosos e
argilosos onde mais de
35% passam na #200
Obs.: Solos Orgânicos A-8
ClassificaçãodeSolos
P.J.M.Pires.(2011)

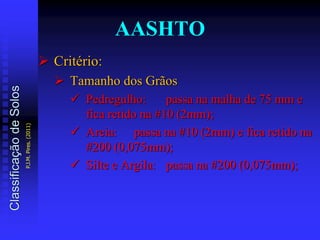

11. AASHTO
 Critério:
 Tamanho dos Grãos
 Pedregulho: passa na malha de 75 mm e
fica retido na #10 (2mm);
 Areia: passa na #10 (2mm) e fica retido na
#200 (0,075mm);
 Silte e Argila: passa na #200 (0,075mm);
ClassificaçãodeSolos
P.J.M.Pires.(2011)

12.  Critério:
 Plasticidade
 Siltoso: quando o IP ≤ 10
 Argiloso: quando o IP ≥ 11
Obs.: seixos e pedras (tamanho maior que
75mm) são excluídas da parte da amostra de
solo na qual a classificação é realizada.
Registra-se a percentagem deste material.
AASHTOClassificaçãodeSolos
P.J.M.Pires.(2011)

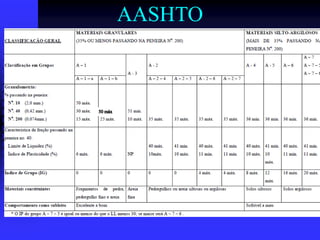

13. AASHTO

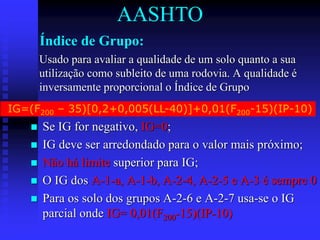

14. Índice de Grupo:
 Se IG for negativo, IG=0;
 IG deve ser arredondado para o valor mais próximo;
 Não há limite superior para IG;
 O IG dos A-1-a, A-1-b, A-2-4, A-2-5 e A-3 é sempre 0
 Para os solo dos grupos A-2-6 e A-2-7 usa-se o IG
parcial onde IG= 0,01(F200-15)(IP-10)
Usado para avaliar a qualidade de um solo quanto a sua
utilização como subleito de uma rodovia. A qualidade é
inversamente proporcional o Índice de Grupo
IG=(F200 – 35)[0,2+0,005(LL-40)]+0,01(F200-15)(IP-10)
AASHTO

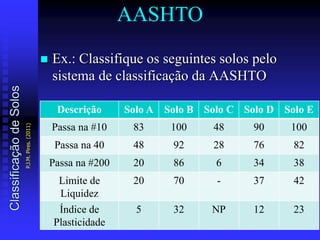

15.  Ex.: Classifique os seguintes solos pelo
sistema de classificação da AASHTO
Descrição Solo A Solo B Solo C Solo D Solo E
Passa na #10 83 100 48 90 100
Passa na 40 48 92 28 76 82
Passa na #200 20 86 6 34 38
Limite de
Liquidez
20 70 - 37 42
Índice de
Plasticidade
5 32 NP 12 23
AASHTOClassificaçãodeSolos
P.J.M.Pires.(2011)

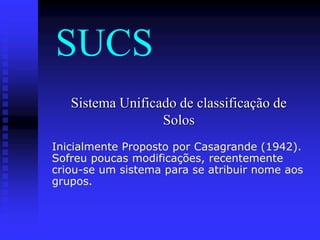

16. SUCS
Sistema Unificado de classificação de
Solos
Inicialmente Proposto por Casagrande (1942).
Sofreu poucas modificações, recentemente
criou-se um sistema para se atribuir nome aos
grupos.

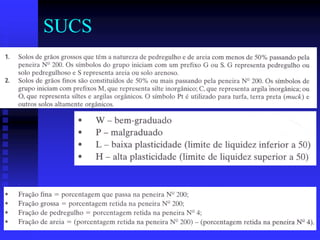

17. SUCS

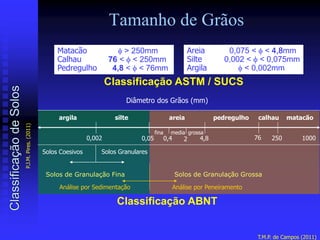

18. Matacão  > 250mm
Calhau 76 <  < 250mm
Pedregulho 4,8 <  < 76mm
Areia 0,075 <  < 4,8mm
Silte 0,002 <  < 0,075mm
Argila  < 0,002mm
Tamanho de Grãos
T.M.P. de Campos (2011)
argila silte areia pedregulho
fina media grossa
calhau matacão
Diâmetro dos Grãos (mm)
0,002 0,05 4,8 760,4 2
Solos Coesivos Solos Granulares
Solos de Granulação Fina Solos de Granulação Grossa
Análise por Sedimentação Análise por Peneiramento
250 1000
Classificação ABNT
ClassificaçãodeSolos
P.J.M.Pires.(2011)

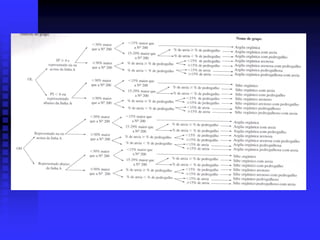

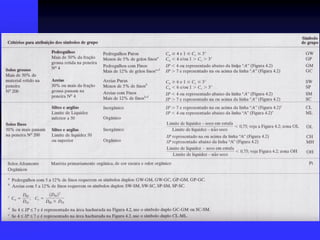

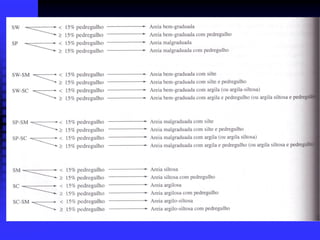

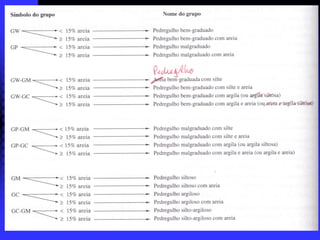

Classificação ASTM / SUCS

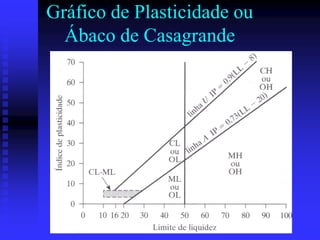

20. Gráfico de Plasticidade ou
Ábaco de Casagrande
