O documento descreve o processo de estaqueamento e nivelamento de estacas para projetos de estradas. Primeiro, um alinhamento é projetado de acordo com o relevo natural do terreno. Em seguida, estacas são cravadas no solo a intervalos regulares, geralmente de 20 em 20 metros, para indicar a localização da estrada. Por fim, é realizado um levantamento topográfico em cada estaca para determinar a altura do terreno e calcular quanto precisa ser aterrado ou cortado.

1. Estaqueamento Nivelamento de estacas Prof. Eduardo Andreoli

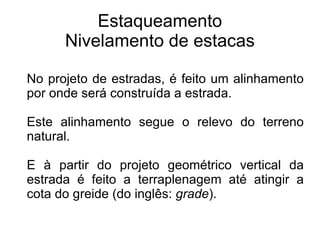

2. Estaqueamento Nivelamento de estacas No projeto de estradas, é feito um alinhamento por onde será construída a estrada. Este alinhamento segue o relevo do terreno natural. E à partir do projeto geométrico vertical da estrada é feito a terraplenagem até atingir a cota do greide (do inglês: grade ).

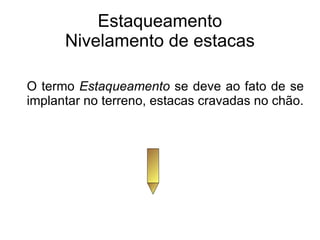

3. Estaqueamento Nivelamento de estacas O termo Estaqueamento se deve ao fato de se implantar no terreno, estacas cravadas no chão.

4. Estaqueamento Nivelamento de estacas O Estaqueamento pode ter a distância de 20 em 20 m (o mais comum), mas também pode ser 10/10m ou 50/50m ou 100/100m. 20 m

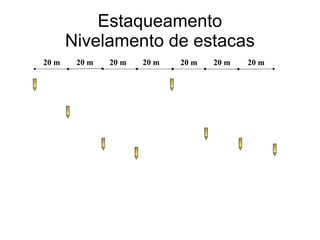

5. Estaqueamento Nivelamento de estacas 20 m 20 m 20 m 20 m 20 m 20 m 20 m

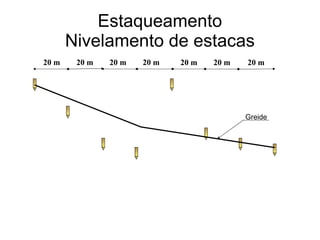

6. Estaqueamento Nivelamento de estacas 20 m 20 m 20 m 20 m 20 m 20 m 20 m Greide

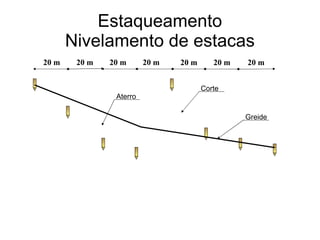

7. Estaqueamento Nivelamento de estacas 20 m 20 m 20 m 20 m 20 m 20 m 20 m Greide Corte Aterro

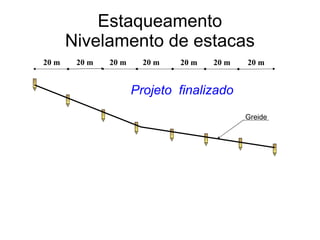

8. Estaqueamento Nivelamento de estacas 20 m 20 m 20 m 20 m 20 m 20 m 20 m Greide Projeto finalizado

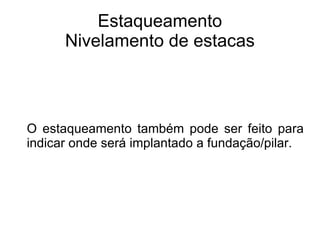

9. Estaqueamento Nivelamento de estacas O estaqueamento também pode ser feito para indicar onde será implantado a fundação/pilar.

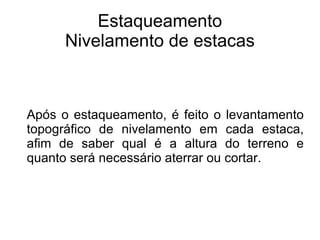

10. Estaqueamento Nivelamento de estacas Após o estaqueamento, é feito o levantamento topográfico de nivelamento em cada estaca, afim de saber qual é a altura do terreno e quanto será necessário aterrar ou cortar.

11. Estaqueamento Nivelamento de estacas

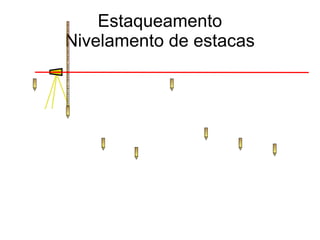

12. Estaqueamento Nivelamento de estacas

13. Estaqueamento Nivelamento de estacas

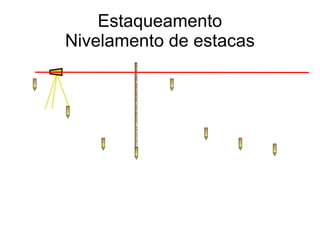

14. Estaqueamento Nivelamento de estacas
