1. Cartografia
1ª série E.M.
Professora Helena

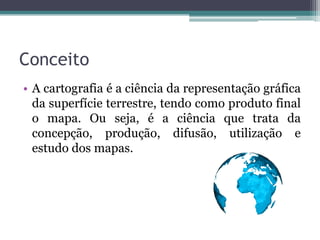

2. Conceito
• A cartografia é a ciência da representação gráfica
da superfície terrestre, tendo como produto final
o mapa. Ou seja, é a ciência que trata da
concepção, produção, difusão, utilização e
estudo dos mapas.

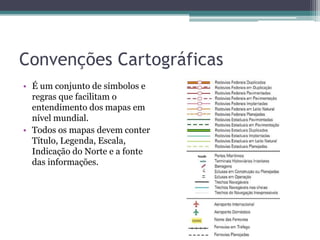

3. Convenções Cartográficas
• É um conjunto de símbolos e
regras que facilitam o
entendimento dos mapas em
nível mundial.
• Todos os mapas devem conter
Título, Legenda, Escala,
Indicação do Norte e a fonte
das informações.

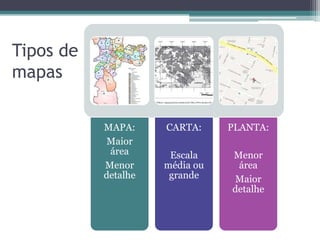

4. Tipos de
mapas
MAPA:
Maior
área
Menor
detalhe
CARTA:
PLANTA:
Escala
média ou
grande
Menor
área
Maior
detalhe

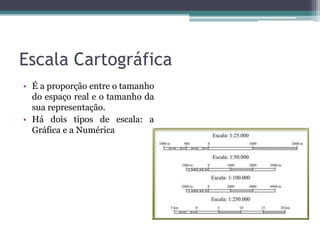

5. Escala Cartográfica
• É a proporção entre o tamanho
do espaço real e o tamanho da
sua representação.
• Há dois tipos de escala: a
Gráfica e a Numérica

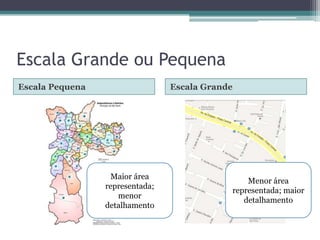

6. Escala Grande ou Pequena
Escala Pequena
Escala Grande
Maior área
representada;
menor
detalhamento
Menor área
representada; maior
detalhamento

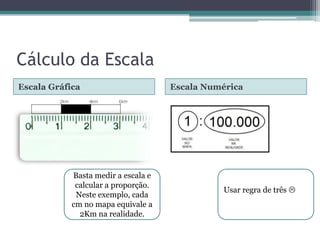

7. Cálculo da Escala
Escala Gráfica
Basta medir a escala e
calcular a proporção.
Neste exemplo, cada
cm no mapa equivale a
2Km na realidade.
Escala Numérica
Usar regra de três 

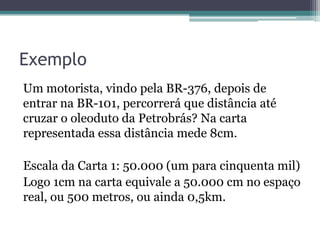

8. Exemplo
Um motorista, vindo pela BR-376, depois de
entrar na BR-101, percorrerá que distância até
cruzar o oleoduto da Petrobrás? Na carta
representada essa distância mede 8cm.
Escala da Carta 1: 50.000 (um para cinquenta mil)
Logo 1cm na carta equivale a 50.000 cm no espaço
real, ou 500 metros, ou ainda 0,5km.

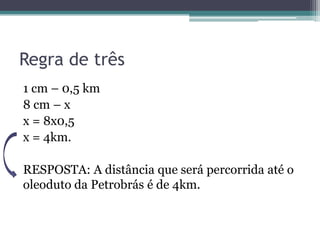

9. Regra de três
1 cm – 0,5 km
8 cm – x
x = 8x0,5
x = 4km.
RESPOSTA: A distância que será percorrida até o
oleoduto da Petrobrás é de 4km.

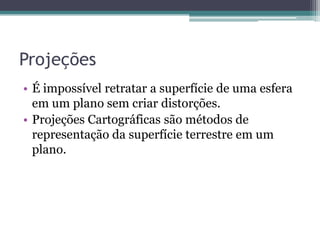

10. Projeções
• É impossível retratar a superfície de uma esfera
em um plano sem criar distorções.
• Projeções Cartográficas são métodos de
representação da superfície terrestre em um
plano.

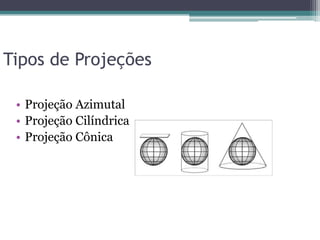

11. Tipos de Projeções
• Projeção Azimutal
• Projeção Cilíndrica
• Projeção Cônica

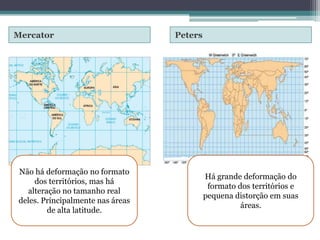

12. Mercator
Não há deformação no formato
dos territórios, mas há
alteração no tamanho real
deles. Principalmente nas áreas
de alta latitude.
Peters
Há grande deformação do
formato dos territórios e
pequena distorção em suas
áreas.

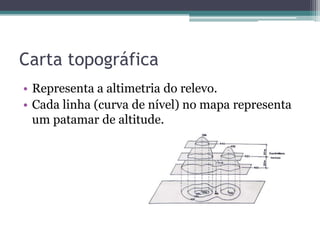

13. Carta topográfica
• Representa a altimetria do relevo.
• Cada linha (curva de nível) no mapa representa
um patamar de altitude.

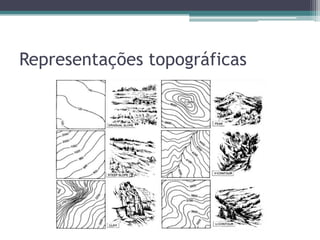

14. Representações topográficas
