1. Fundamentos de Cartografia

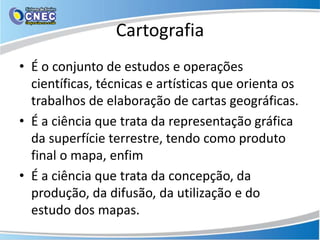

Cartografia
A linguagem cartográfica.

2. Cartografia
• É o conjunto de estudos e operações
científicas, técnicas e artísticas que orienta os
trabalhos de elaboração de cartas geográficas.
• É a ciência que trata da representação gráfica
da superfície terrestre, tendo como produto
final o mapa, enfim
• É a ciência que trata da concepção, da
produção, da difusão, da utilização e do
estudo dos mapas.

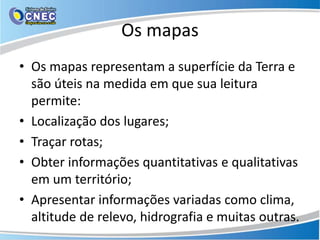

3. Os mapas
• Os mapas representam a superfície da Terra e
são úteis na medida em que sua leitura
permite:
• Localização dos lugares;
• Traçar rotas;
• Obter informações quantitativas e qualitativas
em um território;
• Apresentar informações variadas como clima,
altitude de relevo, hidrografia e muitas outras.

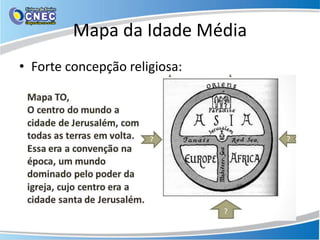

5. Mapa da Idade Média
• Forte concepção religiosa:

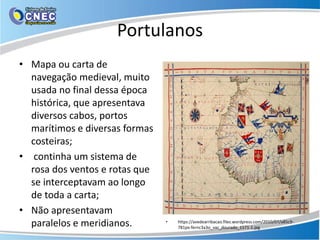

6. Portulanos
• Mapa ou carta de
navegação medieval, muito
usada no final dessa época
histórica, que apresentava
diversos cabos, portos
marítimos e diversas formas
costeiras;
• continha um sistema de
rosa dos ventos e rotas que
se interceptavam ao longo
de toda a carta;
• Não apresentavam
paralelos e meridianos. • https://avedearribacao.files.wordpress.com/2010/07/a85c9-

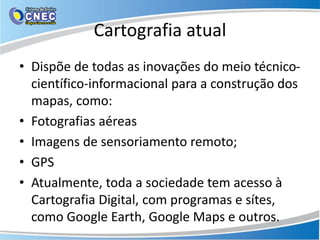

7. Cartografia atual
• Dispõe de todas as inovações do meio técnico-
científico-informacional para a construção dos
mapas, como:
• Fotografias aéreas
• Imagens de sensoriamento remoto;
• GPS
• Atualmente, toda a sociedade tem acesso à
Cartografia Digital, com programas e sítes,
como Google Earth, Google Maps e outros.

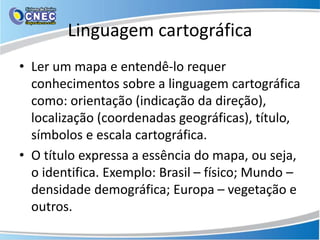

8. Linguagem cartográfica
• Ler um mapa e entendê-lo requer
conhecimentos sobre a linguagem cartográfica
como: orientação (indicação da direção),
localização (coordenadas geográficas), título,
símbolos e escala cartográfica.
• O título expressa a essência do mapa, ou seja,
o identifica. Exemplo: Brasil – físico; Mundo –
densidade demográfica; Europa – vegetação e
outros.

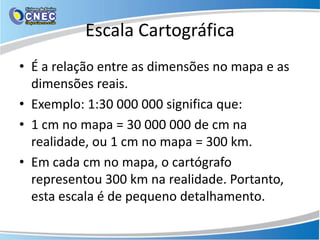

9. Escala Cartográfica
• É a relação entre as dimensões no mapa e as
dimensões reais.
• Exemplo: 1:30 000 000 significa que:
• 1 cm no mapa = 30 000 000 de cm na
realidade, ou 1 cm no mapa = 300 km.
• Em cada cm no mapa, o cartógrafo
representou 300 km na realidade. Portanto,
esta escala é de pequeno detalhamento.

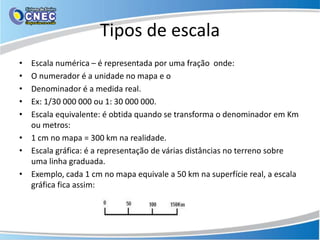

10. Tipos de escala
• Escala numérica – é representada por uma fração onde:
• O numerador é a unidade no mapa e o
• Denominador é a medida real.
• Ex: 1/30 000 000 ou 1: 30 000 000.
• Escala equivalente: é obtida quando se transforma o denominador em Km
ou metros:
• 1 cm no mapa = 300 km na realidade.
• Escala gráfica: é a representação de várias distâncias no terreno sobre
uma linha graduada.
• Exemplo, cada 1 cm no mapa equivale a 50 km na superfície real, a escala
gráfica fica assim:

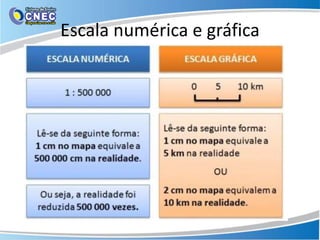

11. Escala numérica e gráfica

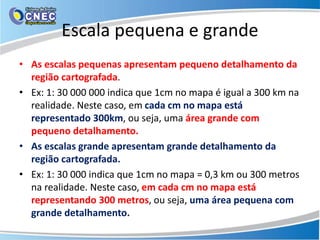

12. Escala pequena e grande
• As escalas pequenas apresentam pequeno detalhamento da
região cartografada.
• Ex: 1: 30 000 000 indica que 1cm no mapa é igual a 300 km na
realidade. Neste caso, em cada cm no mapa está
representado 300km, ou seja, uma área grande com
pequeno detalhamento.
• As escalas grande apresentam grande detalhamento da
região cartografada.
• Ex: 1: 30 000 indica que 1cm no mapa = 0,3 km ou 300 metros
na realidade. Neste caso, em cada cm no mapa está
representando 300 metros, ou seja, uma área pequena com
grande detalhamento.

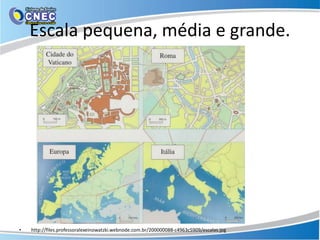

13. Escala pequena, média e grande.
• http://files.professoralexeinowatzki.webnode.com.br/200000088-c4963c5909/escalas.jpg

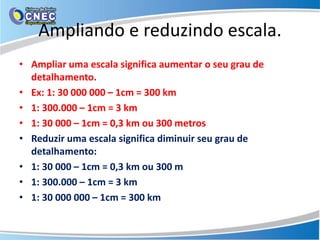

14. Ampliando e reduzindo escala.
• Ampliar uma escala significa aumentar o seu grau de
detalhamento.
• Ex: 1: 30 000 000 – 1cm = 300 km
• 1: 300.000 – 1cm = 3 km
• 1: 30 000 – 1cm = 0,3 km ou 300 metros
• Reduzir uma escala significa diminuir seu grau de
detalhamento:
• 1: 30 000 – 1cm = 0,3 km ou 300 m
• 1: 300.000 – 1cm = 3 km
• 1: 30 000 000 – 1cm = 300 km

15. Cálculo
• D = distância na realidade
- d = distância no mapa ou gráfica
• E = escala
• D= d.E
• E= D/d
- d= d/E
- Qual é a distância real entre São
Paulo e Belo Horizonte? Sabe-se que,
no mapa de escala 1:25 000 000
estas cidades medem 2 cm de
distâcia?
- D = 2cm x 25 000 000
- D = 50 000 000 ou 500 Km
• Se a escala é 1:25 000 000 e a
distância real é de 500 Km, qual
a distância no mapa?
• -d = D/E
• -d = 500 Km/ 25 000 000
• - d = 2 cm.
• Se a distância no mapa é de 2 cm
e a distância real, 500 km, qual é
a escala?
• E= D/d
• E= 500 km/2cm
• E = 250
• E = 1: 25 000 000.

16. Escalas geográficas
• Considera os fatos geográficos em escalas que vão do local, para o
regional, o nacional e o global.
• A mudança da escala geográfica modifica as percepções, as
representações e até a natureza dos fenômenos.
• Os geógrafos fazem referências a diferentes níveis de observação de um
mesmo objeto. Ex:
• Aglomerados urbanos – mudanças de escalas geográficas: rua, quarteirão,
bairro, urbanização brasileiras, urbanização mundial. Observaram a escala
local – nacional e mundial.
• Se observar o fenômeno geográfico numa grande escala, temos mais
quantidade de geodados, mas perde a visão do conjunto – Escala local.
• Na escala pequena, perde-se detalhamento dos dados, mas a visão é
ampla. Escala global.

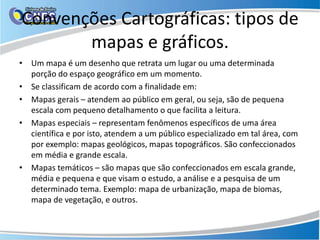

17. Convenções Cartográficas: tipos de
mapas e gráficos.
• Um mapa é um desenho que retrata um lugar ou uma determinada
porção do espaço geográfico em um momento.
• Se classificam de acordo com a finalidade em:
• Mapas gerais – atendem ao público em geral, ou seja, são de pequena
escala com pequeno detalhamento o que facilita a leitura.
• Mapas especiais – representam fenômenos específicos de uma área
científica e por isto, atendem a um público especializado em tal área, com
por exemplo: mapas geológicos, mapas topográficos. São confeccionados
em média e grande escala.
• Mapas temáticos – são mapas que são confeccionados em escala grande,
média e pequena e que visam o estudo, a análise e a pesquisa de um
determinado tema. Exemplo: mapa de urbanização, mapa de biomas,
mapa de vegetação, e outros.

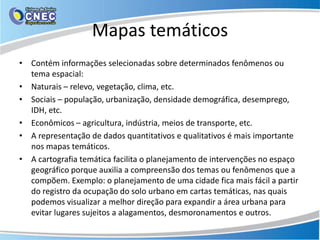

18. Mapas temáticos
• Contém informações selecionadas sobre determinados fenômenos ou
tema espacial:
• Naturais – relevo, vegetação, clima, etc.
• Sociais – população, urbanização, densidade demográfica, desemprego,
IDH, etc.
• Econômicos – agricultura, indústria, meios de transporte, etc.
• A representação de dados quantitativos e qualitativos é mais importante
nos mapas temáticos.
• A cartografia temática facilita o planejamento de intervenções no espaço
geográfico porque auxilia a compreensão dos temas ou fenômenos que a
compõem. Exemplo: o planejamento de uma cidade fica mais fácil a partir
do registro da ocupação do solo urbano em cartas temáticas, nas quais
podemos visualizar a melhor direção para expandir a área urbana para
evitar lugares sujeitos a alagamentos, desmoronamentos e outros.

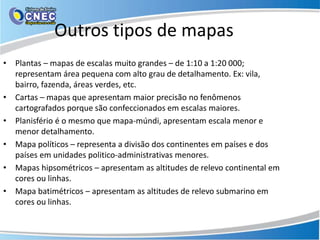

19. Outros tipos de mapas
• Plantas – mapas de escalas muito grandes – de 1:10 a 1:20 000;
representam área pequena com alto grau de detalhamento. Ex: vila,
bairro, fazenda, áreas verdes, etc.
• Cartas – mapas que apresentam maior precisão no fenômenos
cartografados porque são confeccionados em escalas maiores.
• Planisfério é o mesmo que mapa-múndi, apresentam escala menor e
menor detalhamento.
• Mapa políticos – representa a divisão dos continentes em países e dos
países em unidades politico-administrativas menores.
• Mapas hipsométricos – apresentam as altitudes de relevo continental em
cores ou linhas.
• Mapa batimétricos – apresentam as altitudes de relevo submarino em
cores ou linhas.

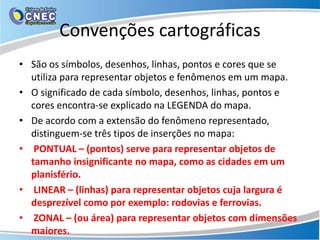

20. Convenções cartográficas
• São os símbolos, desenhos, linhas, pontos e cores que se
utiliza para representar objetos e fenômenos em um mapa.
• O significado de cada símbolo, desenhos, linhas, pontos e
cores encontra-se explicado na LEGENDA do mapa.
• De acordo com a extensão do fenômeno representado,
distinguem-se três tipos de inserções no mapa:
• PONTUAL – (pontos) serve para representar objetos de
tamanho insignificante no mapa, como as cidades em um
planisfério.
• LINEAR – (linhas) para representar objetos cuja largura é
desprezível como por exemplo: rodovias e ferrovias.
• ZONAL – (ou área) para representar objetos com dimensões
maiores.

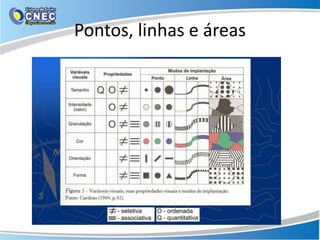

21. Pontos, linhas e áreas

22. Classificação dos componentes segundo os três níveis de organização:
Qualitativo, Ordenado e Quantitativo.

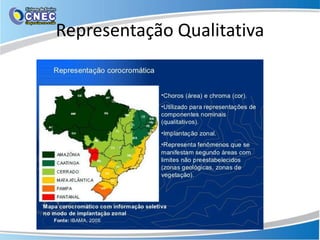

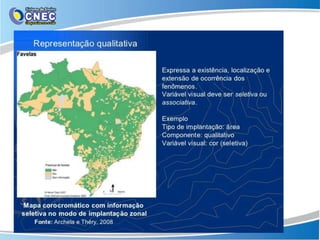

24. Representação Qualitativa

25. Representação qualitativa

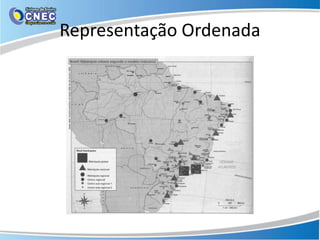

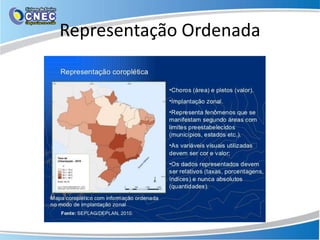

26. Representação Ordenada

27. Representação Ordenada

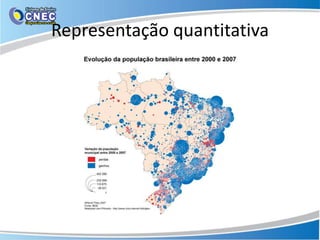

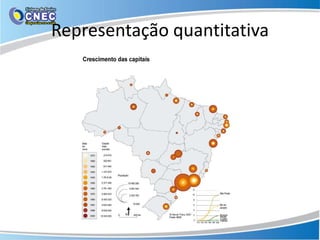

28. Representação quantitativa

29. Representação quantitativa

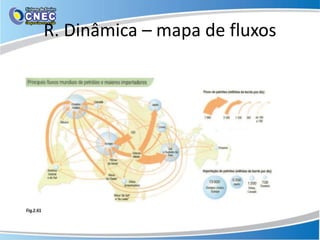

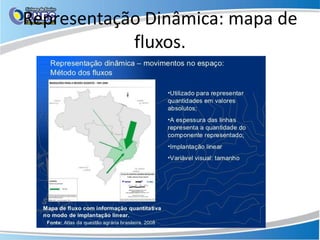

30. Representação Dinâmica: mapa de
fluxos.

31. R. Dinâmica – mapa de fluxos

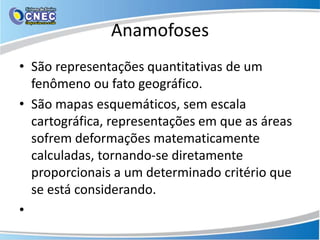

32. Anamofoses
• São representações quantitativas de um
fenômeno ou fato geográfico.
• São mapas esquemáticos, sem escala
cartográfica, representações em que as áreas
sofrem deformações matematicamente
calculadas, tornando-se diretamente
proporcionais a um determinado critério que
se está considerando.
•

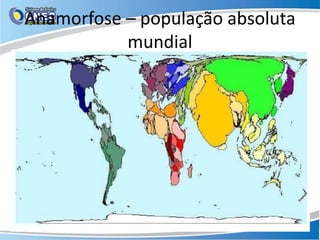

33. Anamorfose – população absoluta
mundial

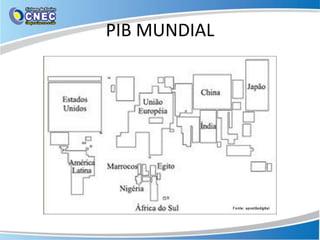

34. PIB MUNDIAL

35. Número de mortes por AIDS

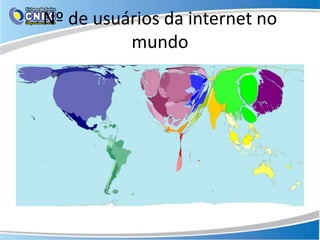

36. Nº de usuários da internet no
mundo

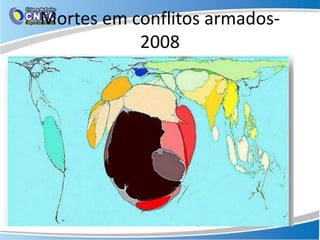

37. Mortes em conflitos armados-
2008
