1. ESCALAS Prof. Ana Duarte 2006/2007

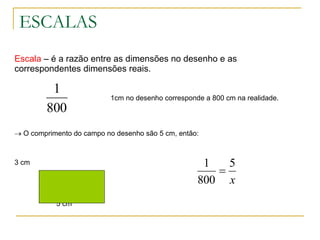

2. ESCALAS Escala – é a razão entre as dimensões no desenho e as correspondentes dimensões reais. 1cm no desenho corresponde a 800 cm na realidade.  O comprimento do campo no desenho são 5 cm, então: 3 cm 5 cm

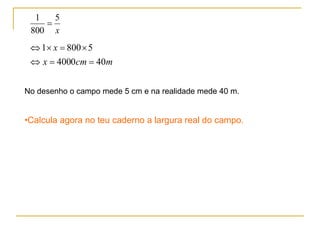

3. No desenho o campo mede 5 cm e na realidade mede 40 m. Calcula agora no teu caderno a largura real do campo.

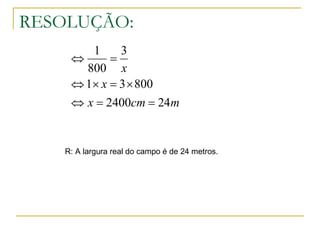

4. RESOLUÇÃO: R: A largura real do campo é de 24 metros.

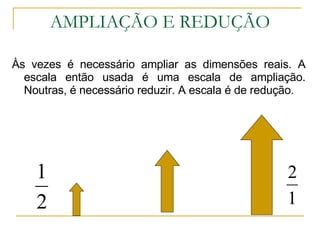

5. AMPLIAÇÃO E REDUÇÃO Às vezes é necessário ampliar as dimensões reais. A escala então usada é uma escala de ampliação. Noutras, é necessário reduzir. A escala é de redução.

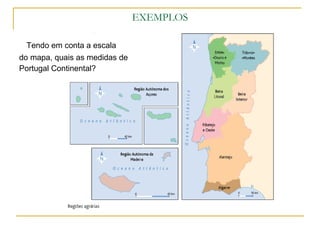

6. EXEMPLOS Tendo em conta a escala do mapa, quais as medidas de Portugal Continental?
