1. ESCALA CARTOGRÁFICA
Prof. FABIANO

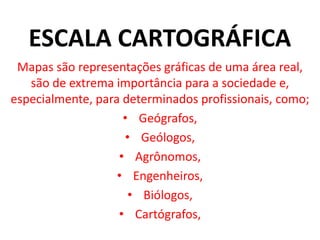

2. ESCALA CARTOGRÁFICA
Mapas são representações gráficas de uma área real,
são de extrema importância para a sociedade e,
especialmente, para determinados profissionais, como;
• Geógrafos,
• Geólogos,
• Agrônomos,
• Engenheiros,
• Biólogos,
• Cartógrafos,

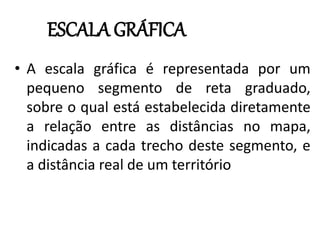

3. • A escala gráfica é representada por um
pequeno segmento de reta graduado,
sobre o qual está estabelecida diretamente
a relação entre as distâncias no mapa,
indicadas a cada trecho deste segmento, e
a distância real de um território
ESCALA GRÁFICA

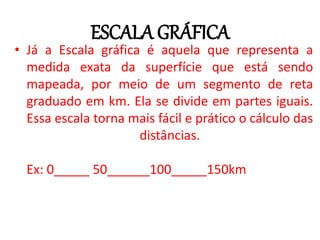

4. ESCALA GRÁFICA
• Já a Escala gráfica é aquela que representa a
medida exata da superfície que está sendo
mapeada, por meio de um segmento de reta
graduado em km. Ela se divide em partes iguais.
Essa escala torna mais fácil e prático o cálculo das
distâncias.
Ex: 0_____ 50______100_____150km

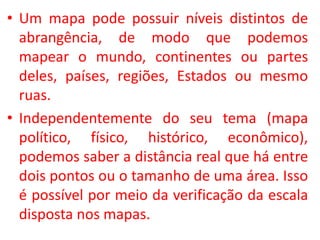

5. • Um mapa pode possuir níveis distintos de
abrangência, de modo que podemos
mapear o mundo, continentes ou partes
deles, países, regiões, Estados ou mesmo
ruas.
• Independentemente do seu tema (mapa
político, físico, histórico, econômico),
podemos saber a distância real que há entre
dois pontos ou o tamanho de uma área. Isso
é possível por meio da verificação da escala
disposta nos mapas.

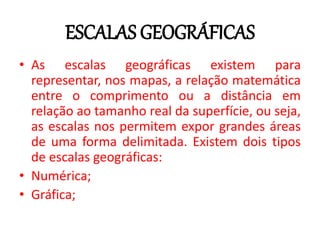

6. ESCALAS GEOGRÁFICAS
• As escalas geográficas existem para
representar, nos mapas, a relação matemática
entre o comprimento ou a distância em
relação ao tamanho real da superfície, ou seja,
as escalas nos permitem expor grandes áreas
de uma forma delimitada. Existem dois tipos
de escalas geográficas:
• Numérica;
• Gráfica;

7. • A Escala numérica é aquela representada por
frações, ou razões matemáticas, em que cada:
• 1 cm do mapa representa, na verdade, 1.000.000
cm da área real, ou 10 km.
• Nesses casos, quanto MENOR for o denominador
da fração ordinária, MAIOR será a escala, e
quanto maior a escala, mais detalhada é a carta
geográfica.
Ex: 1:10.000 - cada 1 cm no mapa corresponde a
10.000 cm no espaço real.
ESCALAS NUMÉRICA

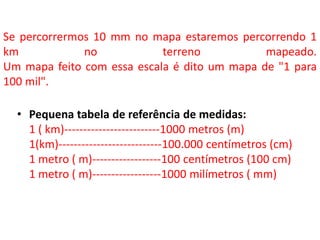

8. Se percorrermos 10 mm no mapa estaremos percorrendo 1
km no terreno mapeado.
Um mapa feito com essa escala é dito um mapa de "1 para
100 mil".
• Pequena tabela de referência de medidas:
1 ( km)-------------------------1000 metros (m)
1(km)---------------------------100.000 centímetros (cm)
1 metro ( m)------------------100 centímetros (100 cm)
1 metro ( m)------------------1000 milímetros ( mm)

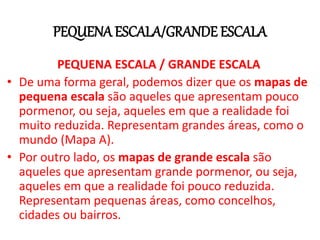

9. PEQUENAESCALA/GRANDE ESCALA
PEQUENA ESCALA / GRANDE ESCALA
• De uma forma geral, podemos dizer que os mapas de
pequena escala são aqueles que apresentam pouco
pormenor, ou seja, aqueles em que a realidade foi
muito reduzida. Representam grandes áreas, como o
mundo (Mapa A).
• Por outro lado, os mapas de grande escala são
aqueles que apresentam grande pormenor, ou seja,
aqueles em que a realidade foi pouco reduzida.
Representam pequenas áreas, como concelhos,
cidades ou bairros.

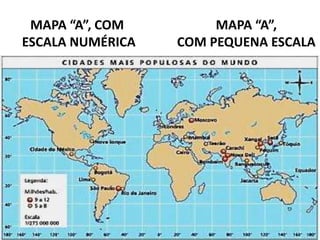

10. MAPA “A”, COM
ESCALA NUMÉRICA
MAPA “A”,
COM PEQUENA ESCALA

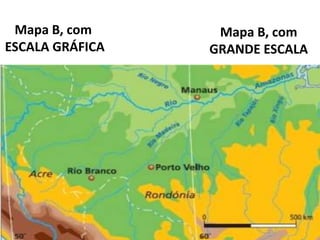

11. Mapa B, com
ESCALA GRÁFICA
Mapa B, com
GRANDE ESCALA

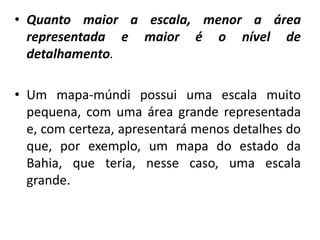

12. • Quanto maior a escala, menor a área
representada e maior é o nível de
detalhamento.
• Um mapa-múndi possui uma escala muito
pequena, com uma área grande representada
e, com certeza, apresentará menos detalhes do
que, por exemplo, um mapa do estado da
Bahia, que teria, nesse caso, uma escala
grande.

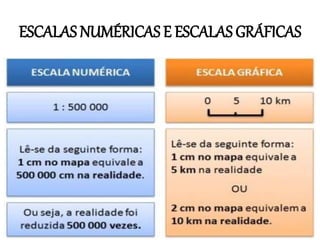

13. ESCALAS NUMÉRICAS E ESCALAS GRÁFICAS

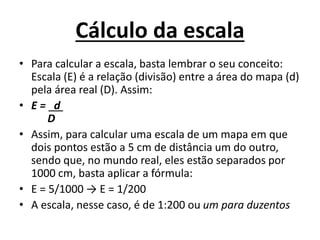

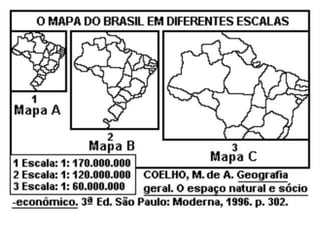

15. Cálculo da escala
• Para calcular a escala, basta lembrar o seu conceito:
Escala (E) é a relação (divisão) entre a área do mapa (d)
pela área real (D). Assim:
• E = d
D
• Assim, para calcular uma escala de um mapa em que
dois pontos estão a 5 cm de distância um do outro,
sendo que, no mundo real, eles estão separados por
1000 cm, basta aplicar a fórmula:
• E = 5/1000 → E = 1/200
• A escala, nesse caso, é de 1:200 ou um para duzentos

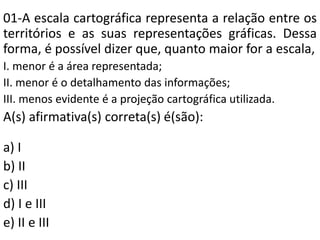

16. 01-A escala cartográfica representa a relação entre os
territórios e as suas representações gráficas. Dessa
forma, é possível dizer que, quanto maior for a escala,
I. menor é a área representada;
II. menor é o detalhamento das informações;
III. menos evidente é a projeção cartográfica utilizada.
A(s) afirmativa(s) correta(s) é(são):
a) I
b) II
c) III
d) I e III
e) II e III

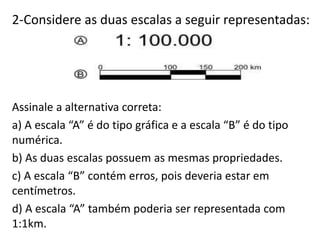

17. 2-Considere as duas escalas a seguir representadas:
Assinale a alternativa correta:
a) A escala “A” é do tipo gráfica e a escala “B” é do tipo
numérica.
b) As duas escalas possuem as mesmas propriedades.
c) A escala “B” contém erros, pois deveria estar em
centímetros.
d) A escala “A” também poderia ser representada com
1:1km.

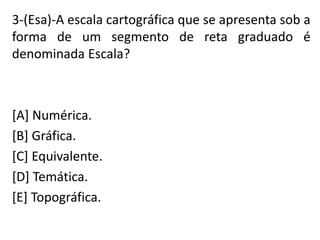

18. 3-(Esa)-A escala cartográfica que se apresenta sob a
forma de um segmento de reta graduado é
denominada Escala?
[A] Numérica.
[B] Gráfica.
[C] Equivalente.
[D] Temática.
[E] Topográfica.

19. 4-Em um exercício militar, ao planejar um
deslocamento, o comandante responsável
identificou dois pontos para os quais deverá
deslocar sua tropa. Estes pontos apresentam as
seguintes coordenadas geográficas:
Após a chegada ao ponto “A”, um grupo de militares
dessa tropa será deslocado para o ponto “B”, tendo
que seguir em que direção?
[A] leste [B] oeste [C] nordeste
[D] sudeste [E] noroeste
Ponto “A” - Latitude: 29° 49' 30" S
- Longitude: 54° 54' 00" W
Ponto “B” - Latitude: 29° 45' 00" S
Longitude: 54° 55' 30" W
