1. A ESCALA DOS MAPAS

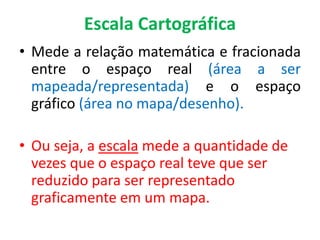

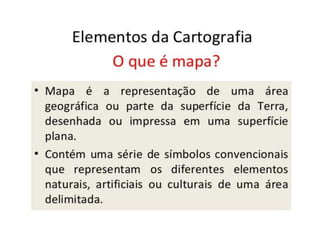

3. Escala Cartográfica
• Mede a relação matemática e fracionada
entre o espaço real (área a ser
mapeada/representada) e o espaço
gráfico (área no mapa/desenho).
• Ou seja, a escala mede a quantidade de
vezes que o espaço real teve que ser
reduzido para ser representado
graficamente em um mapa.

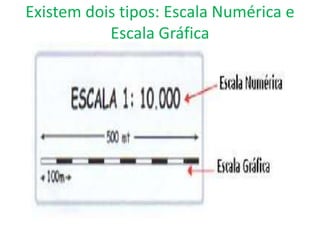

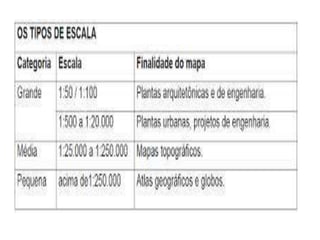

5. Existem dois tipos: Escala Numérica e
Escala Gráfica

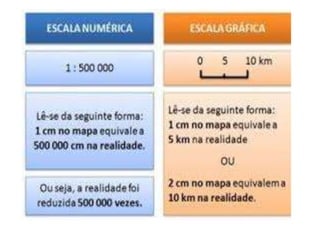

6. ESCALA NUMÉRICA – REPRESENTADA POR UMA
FRAÇÃO OU PROPORÇÃO MATEMÁTICA.
ESCALA GRÁFICA – REPRESENTA AS REDUÇÕES EM UM
MAPA POR MEIO DE UMA RÉGUA.

8. • Escala =
𝑑𝑖𝑠𝑡â𝑛𝑐𝑖𝑎 𝑟𝑒𝑎𝑙
𝑑𝑖𝑠𝑡â𝑛𝑐𝑖𝑎 𝑔𝑟á𝑓𝑖𝑐𝑎
1:30.000.000
• Onde: Distância real ↔ medida em km
Distância gráfica ↔ medida em cm
1
30.000.000
↔
𝑛𝑢𝑚𝑒𝑟𝑎𝑑𝑜𝑟
𝑑𝑒𝑛𝑜𝑚𝑖𝑛𝑎𝑑𝑜𝑟

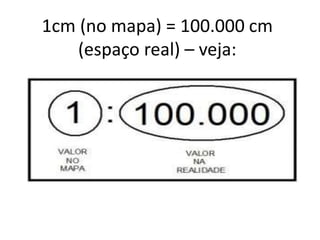

9. 1cm (no mapa) = 100.000 cm
(espaço real) – veja:

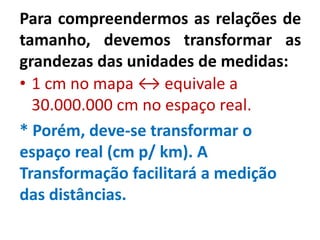

10. Para compreendermos as relações de
tamanho, devemos transformar as
grandezas das unidades de medidas:
• 1 cm no mapa ↔ equivale a
30.000.000 cm no espaço real.
* Porém, deve-se transformar o
espaço real (cm p/ km). A
Transformação facilitará a medição
das distâncias.

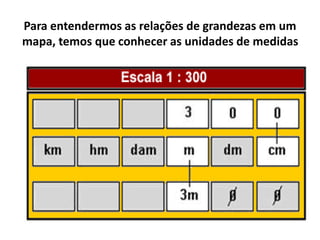

11. Para entendermos as relações de grandezas em um
mapa, temos que conhecer as unidades de medidas

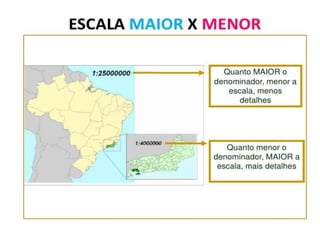

12. OBSERVE QUE, QUANTO MAIOR O DENOMINADOR
DE UMA ESCALA, MENOR SERÁ A RIQUEZA DE
DETALHES E VICE - VERSA

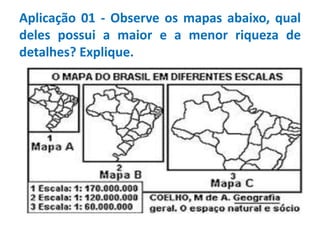

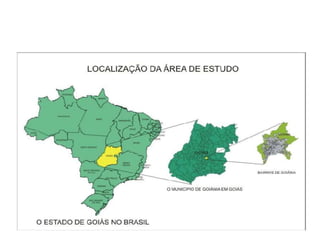

16. Aplicação 01 - Observe os mapas abaixo, qual
deles possui a maior e a menor riqueza de
detalhes? Explique.

17. APLICAÇÃO 02: CALCULE DISTÂNCIA REAL ENTRE
ARAÇATUBA (SP) A CAMPINAS (SP) TENDO COMO
BASE A ESCALA APRESENTADA.

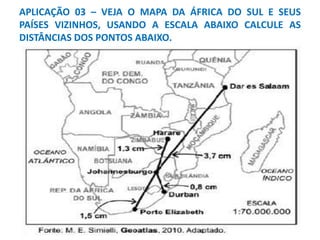

18. APLICAÇÃO 03 – VEJA O MAPA DA ÁFRICA DO SUL E SEUS
PAÍSES VIZINHOS, USANDO A ESCALA ABAIXO CALCULE AS
DISTÂNCIAS DOS PONTOS ABAIXO.

19. APLICAÇÃO 04 - Em um mapa da Europa de escala não
definida, a distância entre Lisboa e Londres é de
aproximadamente 1.800 km, sabendo que no mapa, ambas
estão separadas em linha reta por 9 cm. Encontre a escala.

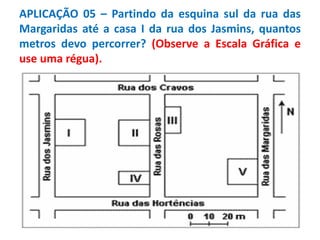

20. APLICAÇÃO 05 – Partindo da esquina sul da rua das
Margaridas até a casa I da rua dos Jasmins, quantos
metros devo percorrer? (Observe a Escala Gráfica e
use uma régua).
