1. Slots e Barramentos CHR Madureira Qualificação em Hardware Prof. Marcelo Gonçalves

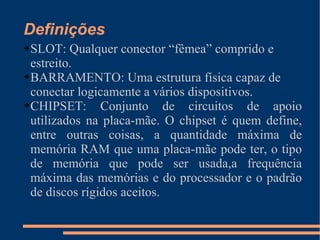

2. Definições SLOT: Qualquer conector “fêmea” comprido e estreito. BARRAMENTO: Uma estrutura física capaz de conectar logicamente a vários dispositivos. CHIPSET: Conjunto de circuitos de apoio utilizados na placa-mãe. O chipset é quem define, entre outras coisas, a quantidade máxima de memória RAM que uma placa-mãe pode ter, o tipo de memória que pode ser usada,a frequência máxima das memórias e do processador e o padrão de discos rígidos aceitos.

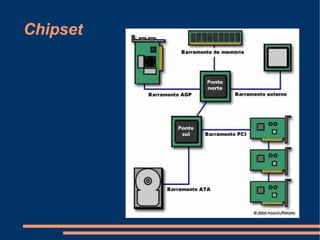

3. Chipset

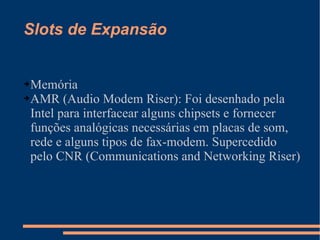

4. Slots de Expansão Memória AMR (Audio Modem Riser): Foi desenhado pela Intel para interfacear alguns chipsets e fornecer funções analógicas necessárias em placas de som, rede e alguns tipos de fax-modem. Supercedido pelo CNR (Communications and Networking Riser)

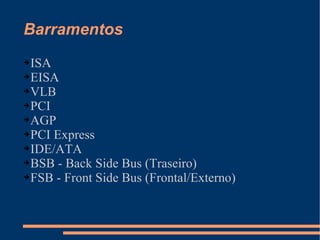

5. Barramentos ISA EISA VLB PCI AGP PCI Express IDE/ATA BSB - Back Side Bus (Traseiro) FSB - Front Side Bus (Frontal/Externo)

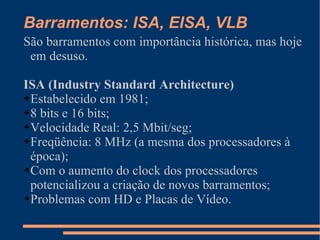

6. Barramentos: ISA, EISA, VLB São barramentos com importância histórica, mas hoje em desuso. ISA (Industry Standard Architecture) Estabelecido em 1981; 8 bits e 16 bits; Velocidade Real: 2,5 Mbit/seg; Freqüência: 8 MHz (a mesma dos processadores à época); Com o aumento do clock dos processadores potencializou a criação de novos barramentos; Problemas com HD e Placas de Vídeo.

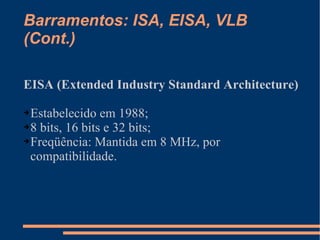

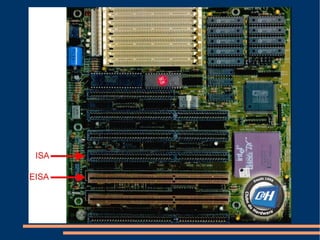

7. Barramentos: ISA, EISA, VLB (Cont.) EISA (Extended Industry Standard Architecture) Estabelecido em 1988; 8 bits, 16 bits e 32 bits; Freqüência: Mantida em 8 MHz, por compatibilidade.

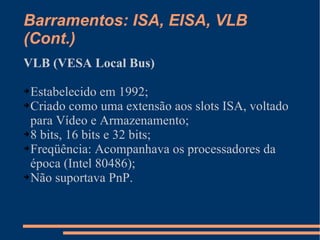

9. Barramentos: ISA, EISA, VLB (Cont.) VLB (VESA Local Bus) Estabelecido em 1992; Criado como uma extensão aos slots ISA, voltado para Vídeo e Armazenamento; 8 bits, 16 bits e 32 bits; Freqüência: Acompanhava os processadores da época (Intel 80486); Não suportava PnP.

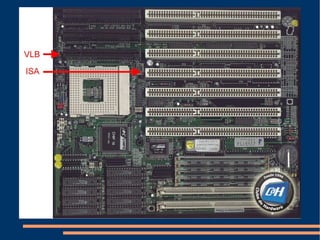

11. Barramentos: IDE / (P)ATA / SATA ATA (Advanced Technology Attachment) PATA (Parallel ATA) SATA (Serial ATA) Criado como uma extensão ao barramento ISA, voltado para Armazenamento; O padrão PATA permite a conexão do barramento a um ou dois dispositivos, por interface. Já o SATA utiliza conexão serial ponto a ponto entre o barramento e um dispositivo, a altas velocidades.

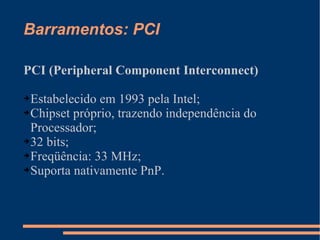

12. Barramentos: PCI PCI (Peripheral Component Interconnect) Estabelecido em 1993 pela Intel; Chipset próprio, trazendo independência do Processador; 32 bits; Freqüência: 33 MHz; Suporta nativamente PnP.

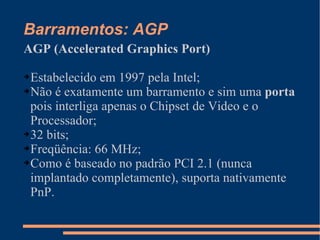

13. Barramentos: AGP AGP (Accelerated Graphics Port) Estabelecido em 1997 pela Intel; Não é exatamente um barramento e sim uma porta pois interliga apenas o Chipset de Video e o Processador; 32 bits; Freqüência: 66 MHz; Como é baseado no padrão PCI 2.1 (nunca implantado completamente), suporta nativamente PnP.

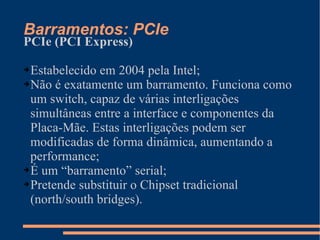

14. Barramentos: PCIe PCIe (PCI Express) Estabelecido em 2004 pela Intel; Não é exatamente um barramento. Funciona como um switch, capaz de várias interligações simultâneas entre a interface e componentes da Placa-Mãe. Estas interligações podem ser modificadas de forma dinâmica, aumentando a performance; É um “barramento” serial; Pretende substituir o Chipset tradicional (north/south bridges).

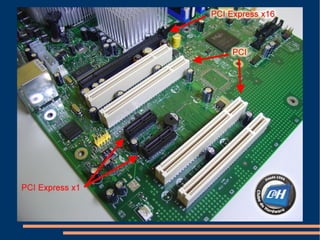

16. Barramentos: BSB BSB - Back Side Bus (Traseiro/Interno) Interliga o Processador ao Cache L2; 256/512 bits; Freqüência: A mesma do Processador;

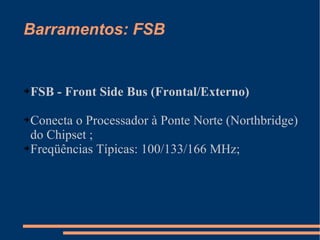

17. Barramentos: FSB FSB - Front Side Bus (Frontal/Externo) Conecta o Processador à Ponte Norte (Northbridge) do Chipset ; Freqüências Típicas: 100/133/166 MHz;

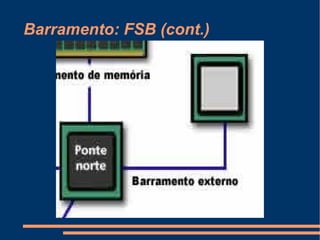

18. Barramento: FSB (cont.)
